本實用新型涉及醫療器械技術領域，尤其是涉及一種腹腔鏡宮頸癌手術專用防癌暴露舉宮器。

背景技術：

宮頸癌是婦科最常見的惡性腫瘤之一，早期手術效果好。隨著腹腔鏡手術的發展，宮頸癌的腹腔鏡下手術獲得了廣泛的開展，在腹腔鏡發展成熟的醫院或科室，腹腔鏡宮頸癌手術已經大大超過了傳統開腹手術。而腹腔鏡因為其視野清楚，出血少，解剖到位，疤痕小等優點，越來越多地受到患者和醫生的歡迎。早期宮頸癌的病灶通常位于陰道內，傳統的開放手術可以在游離陰道上段后橫向鉗夾陰道，使癌灶封閉于陰道上段，避免了癌組織暴露。而經陰道手術則先游離陰道上段后縫合陰道殘端，將癌灶包埋于陰道上段內，也可以避免癌癥的暴露。但是腹腔鏡下手術尚缺乏有效的手段避免癌灶的暴露。

目前的杯形舉宮器通過仔細的手術操作雖然在切的過程中可以保護一部分病人的癌組織免于暴露，但是在經陰道取出子宮的過程基本上無法避免癌組織暴露。因此一部分病人會因此而盆腔復發或者甚至腹腔內的遠處種植轉移，如此則預后明顯變差且后續缺乏有效治療手段。因此也有一部分醫生在腹腔鏡完成陰道旁游離有轉成經陰道手術完成陰道上段的切除，但是增加了手術的麻煩性。

為了解決現有技術存在的問題，人們進行了長期的探索，提出了各式各樣的解決方案。例如，中國專利文獻公開了一種腹腔鏡手術用多功能舉宮器[申請號：201010203291.6]，包括主操縱桿和引導棒，其特征在于：還設置有階梯形的滑移定位桿，與滑移定位桿內接的宮頸杯，傘形的宮頸杯蓋；所述的主操縱桿、滑移定位桿、宮頸杯和宮頸杯蓋上均設置有內通孔，引導棒位于主操縱桿和宮頸杯蓋內，主操縱桿位于滑移定位桿內，宮頸杯蓋與宮頸杯相匹配；所述的宮頸杯蓋連接在主操縱桿的一端，宮頸杯連接在滑移定位桿的一端，而滑移定位桿則與主操縱桿連接；在所述的滑移定位桿上固定有帶圓弧的密封座。

上述方案在一定程度上解決了現有舉宮器在做切除手術時操作不便的問題，但是仍然難以避免切除及取出標本過程中的癌組織暴露，且難以有效避免宮頸癌在腹腔或陰道殘端的種植轉移。

技術實現要素：

本實用新型的目的是針對上述問題，提供一種結構簡單，易于操作，在手術過程中有效避免癌組織暴露，且提高手術效果的腹腔鏡宮頸癌手術專用防癌暴露舉宮器。

為達到上述目的，本實用新型采用了下列技術方案：本腹腔鏡宮頸癌手術專用防癌暴露舉宮器，包括筒狀的舉宮筒體，其特征在于，所述的舉宮筒體一端通過可拆卸結構連接有具有舉宮杯體的舉宮杯組件，所述的舉宮筒體內滑動穿設有端部延伸至舉宮杯體外側的舉宮棒，且所述的舉宮棒與舉宮筒體設有能將舉宮棒與舉宮筒體之間相互定位的定位結構，所述的舉宮杯體包括具有大口端與小口端的錐形筒體，且所述的錐形筒體的大口端朝向遠離舉宮筒體一端且該端連接有直筒體。定位結構能夠使舉宮筒體和舉宮杯組件在舉宮棒上的位置得到固定，得到最佳手術位置，使得手術更好地進行，便于操作；使用時，當完成陰道上段的游離后，先使用縫線在切緣的上方約0.5cm的位置縫扎陰道壁，使其牢牢地固定于錐形筒體，完成陰道壁的切除后，直接拉出舉宮器就可以取出標本，如此則有效地避免了切除過程及取出標本過程中的癌組織暴露，可以有效避免宮頸癌在腹腔或陰道殘端的種植轉移。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的錐形筒體周向外側設有若干沿錐形筒體依次分布設置的環形防滑槽。環形防滑槽能夠保證切除的組織不在錐形筒體外側發生脫落。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的舉宮杯組件包括與錐形筒體的小口端相連的舉宮杯座，所述的舉宮筒體一端插于舉宮杯座內且所述的舉宮棒貫穿于舉宮杯座。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的可拆卸結構包括套設于舉宮筒體上且與舉宮筒體固定相連的導向環，所述的舉宮杯座與導向環之間設有用于將舉宮杯座與舉宮筒體周向定位的周向定位組件，所述的舉宮筒體上套設有位于導向環周向外圍且與導向環軸向定位的連接套體，所述的連接套體與舉宮杯座通過可拆卸組件相連。通過可拆卸組件讓舉宮杯體在完成手術后更方便地取下切除組織或進行舉宮杯體的清洗。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的可拆卸組件包括設置在舉宮杯座端部的連接接頭，且所述的連接接頭與連接套體螺紋相連。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的周向定位組件包括至少一個設置在導向環周向外側的導向缺口，且所述的連接接頭上設有與導向缺口相對應的導向凸起，且所述的導向凸起卡接在導向缺口內。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的定位結構包括設置在舉宮筒體端部的延伸筒體，所述的延伸筒體上設有徑向設置的定位孔，且所述的定位孔內設有與舉宮棒相抵靠的鎖緊螺栓。將鎖緊螺栓在定位孔中旋出便可調節舉宮筒體在舉宮棒上的位置，滿足手術需求。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的舉宮筒體中部周向內側向內凹陷，且當舉宮棒插于舉宮筒體時，所述的舉宮筒體周向內側與舉宮棒周向外側之間形成環形腔。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的舉宮杯座與舉宮杯體之間設有與舉宮棒周向外側接觸的密封部，且所述的密封部兩端分別設有錐形孔。錐形孔使得舉宮筒體在舉宮棒上調節時的移動更加順利。

在上述的腹腔鏡宮頸癌手術專用防癌暴露舉宮器中，所述的舉宮杯座、密封部與舉宮杯體連為一體，且所述的連接接頭與舉宮杯座可拆卸相連或一體成型。

與現有的技術相比，本腹腔鏡宮頸癌手術專用防癌暴露舉宮器的優點在于：結構簡單，操作方便，采用具有錐形筒體的舉宮器，直接拉出舉宮器就可以取出標本，有效地避免了切除過程及取出標本過程中的癌組織暴露，避免宮頸癌在腹腔或陰道殘端的種植轉移。

附圖說明

圖1是本實用新型提供的結構示意圖。

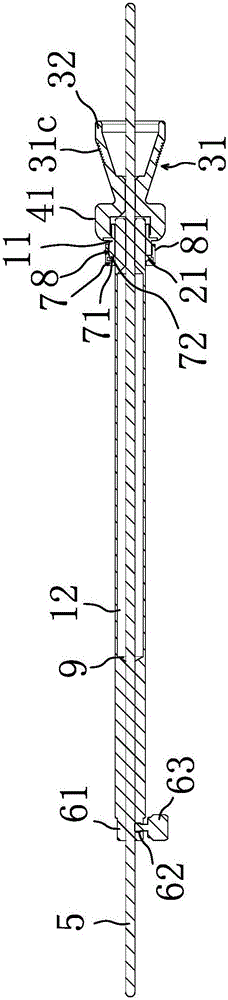

圖2是本實用新型提供的結構剖視圖。

圖中，舉宮筒體1、連接套體11、環形腔12、可拆卸結構2、導向環21、舉宮杯體3、舉宮杯體31、大口端31a、小口端31b、環形防滑槽31c、直筒體32、舉宮杯組件4、舉宮杯座41、舉宮棒5、定位結構6、延伸筒體61、定位孔62、鎖緊螺栓63、周向定位組件7、導向缺口71、導向凸起72、可拆卸組件8、連接接頭81、錐形孔9。

具體實施方式

下面結合附圖和具體實施方式對本實用新型做進一步詳細的說明。

如圖1-2所示，本腹腔鏡宮頸癌手術專用防癌暴露舉宮器，包括筒狀的舉宮筒體1，舉宮筒體1一端通過可拆卸結構2連接有具有舉宮杯體3的舉宮杯組件4，且在舉宮筒體1內滑動穿設有端部延伸至舉宮杯體3外側的舉宮棒5，該舉宮棒5與舉宮筒體1設有能將舉宮棒5與舉宮筒體1之間相互定位的定位結構6，定位結構6能夠使舉宮筒體1和舉宮杯組件4在舉宮棒5上的位置得到固定，得到最佳手術位置，使得手術更好地進行；其中，舉宮杯體3包括具有大口端31a與小口端31b的錐形筒體31，且錐形筒體31的大口端31a朝向遠離舉宮筒體1一端且該端連接有直筒體32，在錐形筒體31周向外側設有若干沿錐形筒體31依次分布設置的環形防滑槽31c，將組織切除后固定在錐形筒體31外側有效地避免了切除過程及取出標本過程中的癌組織暴露，且環形防滑槽31c能夠保證切除的組織不在錐形筒體31外側發生脫落。

具體地，該腹腔鏡宮頸癌手術專用防癌暴露舉宮器的舉宮杯組件4包括與錐形筒體31的小口端31b相連的舉宮杯座41，舉宮筒體1一端插于舉宮杯座41內且舉宮棒5貫穿于舉宮杯座41，并且舉宮杯座41與舉宮杯體3之間設有與舉宮棒5周向外側接觸的密封部，密封部兩端分別設有錐形孔9，錐形孔9使得舉宮筒體1在舉宮棒5上調節時的移動更加順利；進一步地，可拆卸結構2包括套設于舉宮筒體1上且與舉宮筒體1固定相連的導向環21，在舉宮杯座41與導向環21之間設有用于將舉宮杯座41與舉宮筒體1周向定位的周向定位組件7，舉宮筒體1上套設有位于導向環21周向外圍且與導向環21軸向定位的連接套體11，連接套體11與舉宮杯座41通過可拆卸組件8相連，該可拆卸組件8包括設置在舉宮杯座41端部的連接接頭81，且連接接頭81與連接套體11螺紋相連，通過可拆卸組件8讓舉宮杯體3在完成手術后更方便地取下切除組織或進行舉宮杯體3的清洗。

進一步地，周向定位組件7包括至少一個設置在導向環21周向外側的導向缺口71，連接接頭81上設有與導向缺口71相對應的導向凸起72，且導向凸起72卡接在導向缺口71內；其中，定位結構6包括設置在舉宮筒體1端部的延伸筒體61，在延伸筒體61上設有徑向設置的定位孔62，且定位孔62內設有與舉宮棒5相抵靠的鎖緊螺栓63，使用時將鎖緊螺栓63在定位孔62中旋出便可調節舉宮筒體1在舉宮棒5上的位置，滿足手術需求；其舉宮筒體1中部周向內側向內凹陷，且當舉宮棒5插于舉宮筒體1時，舉宮筒體1周向內側與舉宮棒5周向外側之間形成環形腔12，此外，舉宮杯座41、密封部與舉宮杯體3連為一體，且連接接頭81與舉宮杯座41可拆卸相連或一體成型。

使用時，當完成陰道上段的游離后，先使用縫線在切緣的上方約0.5cm的位置縫扎陰道壁，使其牢牢地固定于錐形筒體。完成陰道壁的切除后，直接拉出舉宮器就可以取出標本，如此則有效地避免了切除過程及取出標本過程中的癌組織暴露，可以有效避免宮頸癌在腹腔或陰道殘端的種植轉移。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了舉宮筒體1、連接套體11、環形腔12、可拆卸結構2、導向環21、舉宮杯體3、舉宮杯體31、、大口端31a、小口端31b、環形防滑槽31c、直筒體32、舉宮杯組件4、舉宮杯座41、舉宮棒5、定位結構6、延伸筒體61、定位孔62、鎖緊螺栓63、周向定位組件7、導向缺口71、導向凸起72、可拆卸組件8、連接接頭81、錐形孔9等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質；把它們解釋成任何一種附加的限制都是與本實用新型精神相違背的。
