本實用新型涉及一種電療儀體控裝置，在不改變原有電療儀結構的基礎上，在電療儀外部增加體控裝置，它由體控油門、導電手指套及連接電纜組成。

背景技術：
：

傳統的電療儀在調理身體時多為手動按鈕調節強度，調節起來十分不便。也有一些腳控裝置來進行調節，在工作人員操作電療儀時，必須進行自身辛苦的耐電力練習，當工作人員停止使用電療儀操作三天以上時，自身的電力就會下降，滲透力減弱，還需重新練習，同時工作人員對電療儀依賴性非常強。還有一種腳踏水濕毛巾和水濕海綿板的方式控制電療強度，結果導致濕氣直接進入工作人員或患者的體內，對身體健康造成嚴重的影響。電療儀多用于工作人員為他人調理身體，但工作人員自身很難為自己調理身體。

技術實現要素：
：

本實用新型的目的是提供一種電療儀體控裝置。

上述的目的通過以下的技術方案實現：

一種電療儀體控裝置，其組成包括：電療儀、體控油門、一組導電手指套和一組電極片，所述的電療儀通過電纜線分別與所述的體控油門和所述的一組電極片連接，所述的體控油門通過所述的電纜線與所述的一組導電手指套連接，所述的體控油門的一端具有電纜接頭，所述的電纜接頭上連接有所述的電纜線。

所述的電療儀體控裝置，所述的體控油門具有底座，所述的底座上端與調節控制箱連接，所述的調節控制箱內設有斷電裝置，所述的調節控制箱的兩端加工有通孔，所述的通孔內具有連接桿，所述的連接桿與踏板通孔連接，所述的踏板和所述的底座之間設置有復位彈簧。

所述的電療儀體控裝置，所述的一組導電手指套外部手心、掌根、手指腹及指尖位置處為導電體結構，所述的一組導電手指套外部手背及手指背位置處為絕緣體結構，并加工有一組通氣孔，所述的一組導電手指套的內部為絕緣體結構，在所述的一組導電手指套外部腕部位置處設置有電源接孔一，所述的電源接孔一連接有所述的電纜線。

所述的電療儀體控裝置，所述的一組電極片為自粘性電極片，所述的一組電極片具有電源接孔二，所述的電源接孔二連接有所述的電纜線。

本實用新型的有益效果：

1.本實用新型采用體控油門可以解放工作人員的雙手，當體控油門踏板完全抬起時體控油門處于完全斷電狀態，電療儀強度調節更加方便、快捷、精準，不再需要工作人員自身辛苦耐電練習，同時也無需對電療儀產生依賴性，而且由于不需要經過工作人員自身導電，電療儀直接作用于患者的滲透力非常好，調理效果更加顯著。

本實用新型完全替代了水濕毛巾和水濕海綿板，可以有效杜絕濕氣進入人體體內，有力的保證了人身健康，同時工作人員能夠更方便對自身健康進行調理，只需要將手指套入導電手指套內就能夠對自己的經絡或穴位進行調理，為人為己普及全民健康。

本實用新型的電極片為自粘性電極片，它完全替代了沾水海綿板，有效的防止了濕氣進入人體體內，能夠直接貼附于人體的皮膚，替代了傳統的電極片的綁帶加固結構。

附圖說明：

附圖1是本實用新型的結構示意圖。

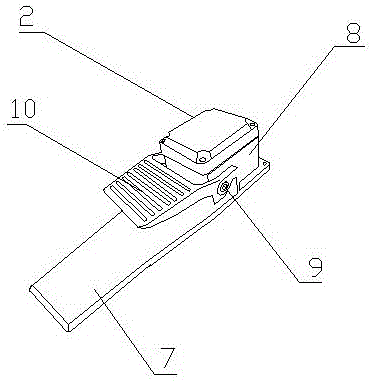

附圖2是體控油門的結構示意圖。

附圖3是導電手指套的背面結構示意圖。

具體實施方式：

實施例1：

一種電療儀體控裝置，其組成包括：電療儀1、體控油門2、一組導電手指套3和一組電極片4，所述的電療儀通過電纜線5分別與所述的體控油門和所述的一組電極片連接，所述的體控油門通過所述的電纜線與所述的一組導電手指套連接，所述的體控油門的一端具有電纜接頭6，所述的電纜接頭上連接有所述的電纜線。

實施例2：

根據實施例1所述的電療儀體控裝置，所述的體控油門具有底座7，所述的底座上端與調節控制箱8連接，所述的調節控制箱內設有斷電裝置，所述的調節控制箱的兩端加工有通孔，所述的通孔內具有連接桿9，所述的連接桿與踏板10通孔連接，所述的踏板和所述的底座之間設置有復位彈簧11。

實施例3：

根據實施例1或2所述的電療儀體控裝置，所述的一組導電手指套外部手心15、掌根16、手指腹17及指尖18位置處為導電體結構，所述的一組導電手指套外部手背及手指背位置處為絕緣體結構，并加工有一組通氣孔12，所述的一組導電手指套的內部為絕緣體結構，在所述的一組導電手指套外部腕部位置處設置有電源接孔一13，所述的電源接孔一連接有所述的電纜線。

實施例4：

根據實施例1或2或3所述的電療儀體控裝置，所述的一組電極片為自粘性電極片，所述的一組電極片具有電源接孔二14，所述的電源接孔二連接有所述的電纜線。
