本實用新型涉及一種引液針，尤其涉及一種帶自鎖功能的引液針。

背景技術：

目前輸液瓶與引液針之間的連接方式是，直接將引液針插入輸液瓶內，若引液針未被完全插入輸液瓶，當醫護人員或患者的手臂不經意碰觸引液管時，容易對引液針進行拉扯，甚至將引液針脫離輸液瓶，此時外界空氣會進入引液針和輸液瓶內部，進入空氣的引液針和輸液瓶會受到污染，對患者造成傷害，也浪費了醫療用品，鑒于以上缺陷，實有必要設計一種帶自鎖功能的引液針。

技術實現要素：

本實用新型所要解決的技術問題在于：提供一種帶自鎖功能的引液針，來解決目前傳統的引液針功能簡單，對患者造成傷害，浪費醫療用品，提高了醫護人員勞動強度的問題。

為解決上述技術問題，本實用新型的技術方案是：一種帶自鎖功能的引液針，包括針頭和引液孔，還包括凹槽、第一連桿、第一轉銷、第二連桿、第二轉銷、拉環、第三轉銷，所述的凹槽位于針頭內部兩側，所述的凹槽與針頭一體相連，所述的第一連桿位于凹槽內部上端，所述的第一連桿與針頭活動相連，所述的第一轉銷貫穿針頭和第一連桿，所述的第一轉銷分別與針頭和第一連桿轉動相連，所述的第二連桿位于第一連桿前端，所述的第二連桿與第一連桿活動相連，所述的第二轉銷貫穿第一連桿和第二連桿，所述的第二轉銷分別與第一連桿和第二連桿轉動相連，所述的拉環位于第二連桿底部，所述的拉環與第二連桿活動相連，所述的第三轉銷貫穿拉環和第二連桿，所述的第三轉銷分別與拉環和第二連桿轉動相連。

進一步，所述的針頭內部左側中端還設有第一定位孔，所述的第一定位孔為圓形盲孔。

進一步，所述的針頭內部左側下端還設有第二定位孔，所述的第二定位孔為圓形盲孔。

進一步，所述的拉環左側還貫穿有定位銷，所述的定位銷與拉環滑動相連。

進一步，所述的定位銷外壁還貫穿有彈簧，所述的彈簧一端與定位銷膠水相連，且所述的彈簧另一端與拉環膠水相連。

進一步，所述的拉環中端還設有手柄，所述的手柄與拉環螺紋相連。

與現有技術相比，該帶自鎖功能的引液針，使用時，首先醫護人員手握針頭，并將針頭插入輸液瓶內，插入完畢后，醫護人員再手握定位銷，并將定位銷從第二定位孔拔出，醫護人員再手握手柄，將手柄由下向上推動，在手柄運動的過程中，手柄帶動拉環以及定位銷同步做由下向上運動，此時拉環推動第二連桿和第一連桿并沿著凹槽的方向同步做由下向上運動，且在第一轉銷、第二轉銷和第三轉銷的作用下，使得第一連桿和第二連桿在輸液瓶內部橫向撐開，醫護人員再將定位銷插入第一定位孔內，在第一定位孔和定位銷的作用下，使得第一連桿和第二連桿在輸液瓶內橫向撐開的狀態被鎖死，其目的是為了將該裝置與輸液瓶連接牢固，防止因外力拉扯而造成引液針脫離輸液瓶等現象，當輸液完成后，醫護人員再用手將定位銷從第一定位孔拔出，再手握手柄，將手柄由上向下拉動，使得手柄帶動拉環聯動第一連桿和第二連桿同步做由上向下運動，在第一轉銷、第二轉銷和第三轉銷的作用下，使得第一連桿和第二連桿縱向收縮，當第一連桿和第二連桿被收入凹槽內后，醫護人員再將定位銷插入第二定位孔內，使該裝置復原即可，該帶自鎖功能的引液針，結構巧妙，功能強大，操作簡單，當引液針插入輸液瓶后可進行自鎖功能，實現了引液針與輸液瓶合為一體，若有外力拉扯，引液針也不會脫離輸液瓶，不僅對患者起到保護作用，還節省了醫療用品成本，提高了醫護人員的工作效率，同時，彈簧是為了讓定位銷快速復位。

附圖說明

圖1是帶自鎖功能的引液針的局部主視剖視圖；

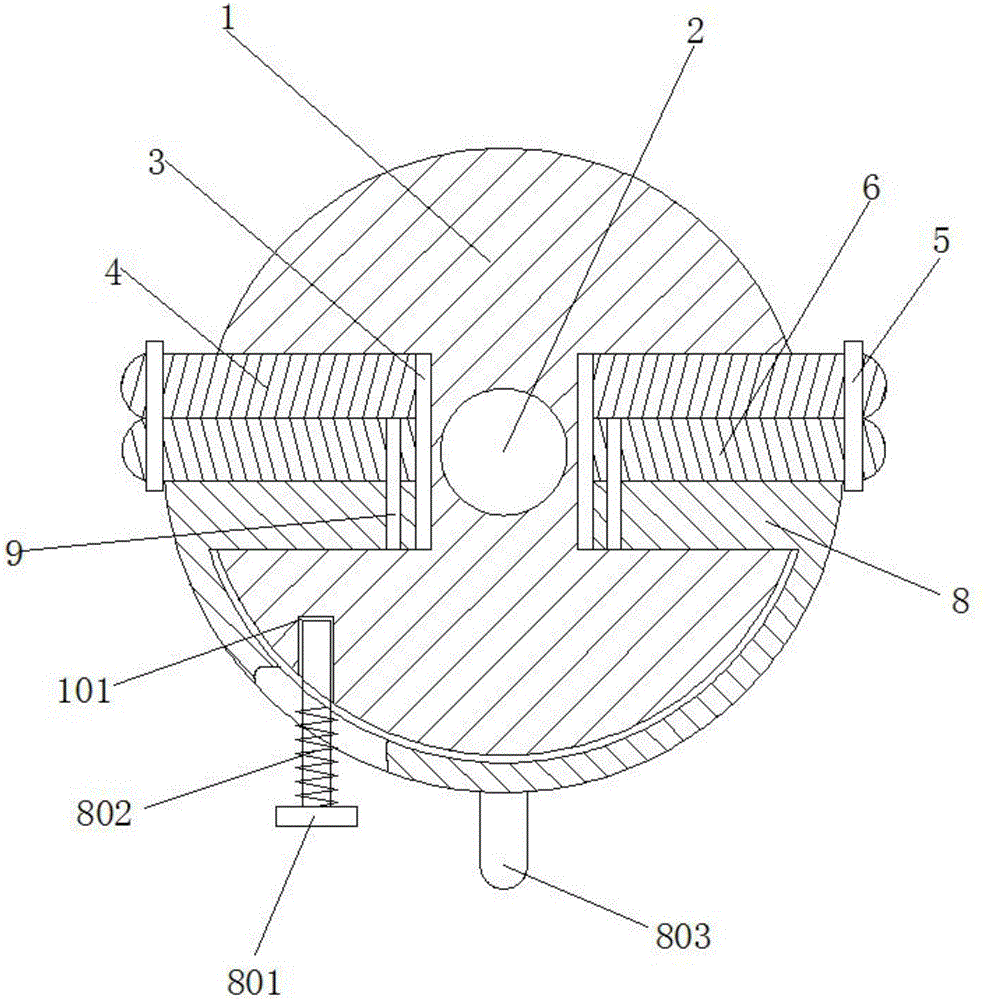

圖2是帶自鎖功能的引液針的局部俯視剖視圖。

針頭 1 引液孔 2

凹槽 3 第一連桿 4

第一轉銷 5 第二連桿 6

第二轉銷 7 拉環 8

第三轉銷 9 第一定位孔 101

第二定位孔 102 定位銷 801

彈簧 802 手柄 803

如下具體實施方式將結合上述附圖進一步說明。

具體實施方式

在下文中，闡述了多種特定細節，以便提供對構成所描述實施例基礎的概念的透徹理解。然而，對本領域的技術人員來說，很顯然所描述的實施例可以在沒有這些特定細節中的一些或者全部的情況下來實踐。在其他情況下，沒有具體描述眾所周知的處理步驟。

如圖1、圖2所示，一種帶自鎖功能的引液針，包括針頭1、引液孔2、凹槽3、第一連桿4、第一轉銷5、第二連桿6、第二轉銷7、拉環8、第三轉銷9，所述的凹槽3位于針頭1內部兩側，所述的凹槽3與針頭1一體相連，所述的第一連桿4位于凹槽3內部上端，所述的第一連桿4與針頭1活動相連，所述的第一轉銷5貫穿針頭1和第一連桿4，所述的第一轉銷5分別與針頭1和第一連桿4轉動相連，所述的第二連桿6位于第一連桿4前端，所述的第二連桿6與第一連桿4活動相連，所述的第二轉銷7貫穿第一連桿4和第二連桿6，所述的第二轉銷7分別與第一連桿4和第二連桿6轉動相連，所述的拉環8位于第二連桿6底部，所述的拉環8與第二連桿6活動相連，所述的第三轉銷9貫穿拉環8和第二連桿6，所述的第三轉銷9分別與拉環8和第二連桿6轉動相連，所述的針頭1內部左側中端還設有第一定位孔101，所述的第一定位孔101為圓形盲孔，所述的針頭1內部左側下端還設有第二定位孔102，所述的第二定位孔102為圓形盲孔，所述的拉環8左側還貫穿有定位銷801，所述的定位銷801與拉環8滑動相連，所述的定位銷801外壁還貫穿有彈簧802，所述的彈簧802一端與定位銷801膠水相連，且所述的彈簧802另一端與拉環8膠水相連，所述的拉環8中端還設有手柄803，所述的手柄803與拉環8螺紋相連。

該帶自鎖功能的引液針，使用時，首先醫護人員手握針頭1，并將針頭1插入輸液瓶內，插入完畢后，醫護人員再手握定位銷801，并將定位銷801從第二定位孔102拔出，醫護人員再手握手柄803，將手柄803由下向上推動，在手柄803運動的過程中，手柄803帶動拉環8以及定位銷801同步做由下向上運動，此時拉環8推動第二連桿6和第一連桿4并沿著凹槽3的方向同步做由下向上運動，且在第一轉銷5、第二轉銷7和第三轉銷9的作用下，使得第一連桿4和第二連桿6在輸液瓶內部橫向撐開，醫護人員再將定位銷801插入第一定位孔101內，在第一定位孔101和定位銷801的作用下，使得第一連桿4和第二連桿6在輸液瓶內橫向撐開的狀態被鎖死，其目的是為了將該裝置與輸液瓶連接牢固，防止因外力拉扯而造成引液針脫離輸液瓶等現象，當輸液完成后，醫護人員再用手將定位銷801從第一定位孔101拔出，再手握手柄803，將手柄803由上向下拉動，使得手柄803帶動拉環8聯動第一連桿4和第二連桿6同步做由上向下運動，在第一轉銷5、第二轉銷7和第三轉銷9的作用下，使得第一連桿4和第二連桿6縱向收縮，當第一連桿4和第二連桿6被收入凹槽3內后，醫護人員再將定位銷801插入第二定位孔102內，使該裝置復原即可，同時，彈簧802是為了讓定位銷801快速復位。

本實用新型不局限于上述具體的實施方式，本領域的普通技術人員從上述構思出發，不經過創造性的勞動，所做出的種種變換，均落在本實用新型的保護范圍之內。
