一種按摩椅插銷裝置的制作方法

文檔序號:11028708閱讀:904來源:國知局
一種按摩椅插銷裝置的制造方法

本實用新型涉及按摩椅按摩器領域技術領域,具體涉及一種按摩椅插銷裝置。



背景技術:

按摩椅被廣泛的家庭和公共場所使用,按摩椅可降低人體疲勞,增加人體舒適度,因而被人們喜愛;目前使用的按摩椅很多包括肩部按摩結構,肩部按摩結構和按摩椅一體化設計,制造成本高,且不方便前后和高度調節,不能很好的適應人體,不能提供很好的舒適度。



技術實現要素:

本實用新型的目的在于針對現有技術的缺陷和不足,提供一種結構簡單,設計合理、使用方便的一種按摩椅插銷裝置,它包括它包括卡座和卡條;卡條位于卡座中;卡座包括卡座開口、卡座邊條、卡座邊板、卡座固定孔、卡座底板;卡座開口位于卡座底板上方;卡座底板兩側設有卡座邊板;卡座邊板底部設有卡座邊條;卡座固定孔位于卡座底板上;卡條包括卡條護角、卡條固定孔、卡條開口、卡條上板、卡條邊板;卡條上板通過卡條護角和卡條邊板連接;卡條上板下方設有卡條開口;卡條固定孔位于卡條上板上。

采用上述結構后,本實用新型有益效果為:本實用新型所述的一種按摩椅插銷裝置,它結構簡單,成本低廉,安裝位置可根據需要自行調節,能降低按摩椅制造成本,提高按摩椅舒適度。

附圖說明

此處所說明的附圖是用來提供對本實用新型的進一步理解,構成本申請的一部分,但并不構成對本實用新型的不當限定,在附圖中:

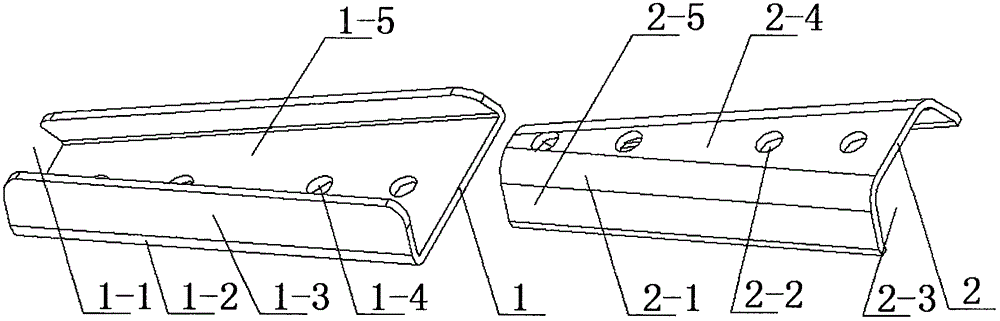

圖1是本實用新型結構示意圖;

附圖標記說明:

1-卡座、2-卡條、1-1卡座開口、1-2卡座邊條、1-3卡座邊板、1-4卡座固定孔、1-5卡座底板、2-1卡條護角、2-2卡條固定孔、2-3卡條開口、2-4卡條上板、2-5卡條邊板。

具體實施方式

下面將結合附圖以及具體實施例來詳細說明本實用新型,其中的示意性實施例以及說明僅用來解釋本實用新型,但并不作為對本實用新型的限定。

如圖1所示,本具體實施方式所述的一種按摩椅插銷裝置,它包括卡座1和卡條2,卡條2位于卡座1中。

進一步地:所述卡座1包括卡座開口1-1、卡座邊條1-2、卡座邊板1-3、卡座固定孔1-4、卡座底板1-5;卡座開口1-1位于卡座底板1-5上方;卡座底板1-5兩側設有卡座邊板1-3;卡座邊板1-3底部設有卡座邊條1-2;卡座固定孔1-4位于卡座底板1-5上;卡座邊板1-3向內傾斜一定角度,防止卡條2移位和脫出;卡座邊條1-2是為防止角度過小的過度結構,可有效避免卡條2被卡死;卡座開口1-1便于螺絲固定卡座1。

進一步地:所述卡條2包括卡條護角2-1、卡條固定孔2-2、卡條開口2-3、卡條上板2-4、卡條邊板2-5;卡條上板2-4通過卡條護角2-1和卡條邊板2-5連接;卡條上板2-4下方設有卡條開口2-3;卡條固定孔2-2位于卡條上板2-4上;卡條護角2-1采用圓弧形結構,能有效防止磨損和上海按摩椅皮質;卡條邊板2-5向外一定傾斜角度,保證能和卡座完美結合,防止移位和脫落。

本實用新型所述的一種按摩椅插銷裝置,它采用直插式安裝結構,它是由卡座1、卡條2組成;其中卡座1的設計成“V”的方式,方便于與卡條2組合時起到限位的效果;卡座1的一面設計成向內側帶勾式形狀與卡條2組合時不易從側門脫離;卡條2設計成“V”型并且“U”型的方式便于與卡座1組合時更容易卡緊密同時增加組合后的連接強度;卡座1與卡條2組合與拆卸時不需要借助工具來完成使得按摩椅按摩器領域包裝上實現組合式安裝的方便,并且提高產品外觀造型上的美觀;如果本結構使用到按摩椅肩部按摩結構安裝時,可以在不同高度安裝上卡座1,很輕易實現肩部按摩結構高度的自由選擇從而實現更舒適的按摩效果;本實用新型具有可以隨意實現不借助工具的條件實現安裝與拆卸的方便,同時可以實現高度貨寬度的選擇安裝,使得按摩的方法與模式更加豐富與舒服,本結構涉及到按摩椅的肩部,手臂,扶手小腿等部位的拆裝工藝更好的實現包裝體積的節約與外觀造型的美觀。

本實用新型所述的一種按摩椅插銷裝置,它結構簡單,成本低廉,安裝位置可根據需要自行調節,能降低按摩椅制造成本,提高按摩椅舒適度。

以上所述僅是本實用新型的較佳實施方式,故凡依本實用新型專利申請范圍所述的構造、特征及原理所做的等效變化或修飾,均包括于本實用新型專利申請范圍內。
