本實用新型涉及醫療保健領域，特別涉及一種人體健康檢測裝置及穿戴設備。

背景技術：

在現有技術中，人們對身體健康的檢測主要以去醫院檢查為主，通過醫院的醫療設備對體溫、脈搏以及心率等進行檢測，這些健康檢測裝置具有使用復雜，集成度低、體積大、不可移動、價格貴等問題。人們在做身體健康檢查時，常需要耗費較多的時間排隊，較為不便。并且，人們在醫院進行身體檢查時，常需要進行血液、組織液的檢測，以便于跟蹤掌握身體健康狀況，而血液、組織液的檢測會對身體造成一定損傷。

隨著電子產品微型化技術的逐步發展，穿戴產品已經成為新的發展趨勢。由于穿戴產品具有方便攜帶性，并能夠對人們的身體活動以及心率(如行走步數)進行檢測，因而大受人們的歡迎。然而，隨著健康關注力度的升高，人們對身體各項指標監控的需求突飛猛進，現有技術中的穿戴產品，僅能提供心率和步數追蹤的檢測，功能較為單一，并不能滿足人們的需求。

技術實現要素：

本實用新型的目的在于提供一種人體健康檢測裝置及穿戴設備，使得人體健康檢測裝置的便攜化程度較高，且具有通信功能，實時的對人們的身體健康進行檢測，并有效的避免了在代謝信息采集過程中，汗液蒸發對汗液檢測準確性的影響，為獲得更加準確的身體健康檢測結果提供了基礎，并為人們能夠隨時隨地的獲取自己的身體健康信息提供了可能。

為解決上述技術問題，本實用新型的實施方式提供了一種人體健康檢測裝置，包括：汗液檢測器、通信模塊以及供電模塊；

人體健康檢測裝置設置于人體貼身衣物的內側面，通過汗液檢測器采集人體的代謝信息；

汗液檢測器與通信模塊電性連接；通信模塊用于將汗液檢測器采集到的代謝信息發送至預設的終端；

供電模塊與汗液檢測器以及通信模塊電性連接。

本實用新型的實施方式還提供了一種穿戴設備，包括：人體貼身衣物以及至少一上述的人體健康檢測裝置；

人體健康檢測裝置設置于人體貼身衣物的內側面；其中，人體貼身衣物的內側面與人體直接接觸。

本實用新型實施方式相對于現有技術而言，人們通過穿戴貼身衣物的方式，便能夠實現對自己的身體健康進行檢測。人體健康檢測裝置包括：汗液檢測器、通信模塊以及供電模塊；人體健康檢測裝置設置于人體貼身衣物的內側面，通過汗液檢測器采集人體的代謝信息；汗液檢測器與通信模塊電性連接；通信模塊用于將汗液檢測器采集到的代謝信息發送至預設的終端；供電模塊與汗液檢測器以及通信模塊電性連接。通過這種方式，人們穿戴好貼身衣物后，人體健康檢測裝置便可以通過汗液檢測器獲得人體的代謝信息，從而能夠實時的對人們的身體健康進行檢測，并有效的避免了在代謝信息采集過程中，汗液蒸發對汗液檢測準確性的影響，為獲得更加準確的身體健康檢測結果提供了基礎。并且，還將檢測到的代謝信息發送給終端，為人們能夠隨時隨地的獲取自己的身體健康信息提供了可能，以便于人們做出相應的調整，提高身體素質。

另外，人體健康檢測裝置還包括以下其中之一或任意組合：體溫傳感器、尿液傳感器、心率傳感器；其中，體溫傳感器、尿液傳感器、心率傳感器均設置于人體貼身衣物的內側面，從而盡可能多的獲得人體的身體健康參數，以便于獲得更加準確的身體健康檢測結果。

另外，人體健康檢測裝置還包括：殼體以及卡扣；殼體設有容置腔，汗液檢測器、通信模塊以及供電模塊容置于容置腔，且汗液檢測器部分露出于殼體；卡扣設置于殼體，人體貼身衣物的內側面設有對應于卡扣的扣位；人體健康檢測裝置通過卡扣與扣位結合，固定于人體貼身衣物。利用卡扣與扣位結合的方式，實現了人體健康檢測裝置的可拆裝性，延長該人體健康檢測裝置的使用壽命，拓展了本實用新型的應用范圍。并且，人體貼身衣物換洗的頻率一般都較為頻繁，實現人體健康檢測裝置的可拆裝，人們在換洗貼身衣物時，可以將人體健康檢測裝置卸下，從而不需要給人體健康檢測裝置做特別的防水設計，降低了人體健康檢測裝置的成本。

另外，人體健康檢測裝置還包括：殼體以及勾毛面；殼體設有容置腔，汗液檢測器、通信模塊以及供電模塊容置于容置腔，且汗液檢測器部分露出于殼體；勾毛面設置于殼體，人體貼身衣物的內側面設有對應于勾毛面的亂毛面；人體健康檢測裝置通過勾毛面與亂毛面結合，固定于人體貼身衣物。

另外，通信模塊為以下其中之一：藍牙通信模塊、WiFi通信模塊、移動網絡通信模塊。

另外，預設的終端為移動終端。利用移動終端的可攜帶性，使得人們能夠隨時隨地的獲取自己的身體健康信息。

另外，穿戴設備包括多個人體健康檢測裝置；多個人體健康檢測裝置均設置于人體貼身衣物的內側面。利用多個人體健康檢測裝置同時對穿戴該穿戴設備的人體健康進行檢測，從而能夠獲得更多的身體健康參數，以便于獲得更加準確的身體健康檢測結果。

另外，任意相鄰兩個人體健康檢測裝置之間的間隔大于預設距離。這樣，有效的避免了各人體健康檢測裝置的位置設置不合理，導致器件浪費的情況，并能夠減少人們在穿戴時的不適感。

附圖說明

圖1是根據本實用新型第一實施方式中人體健康檢測裝置的內部器件的連接關系示意圖；

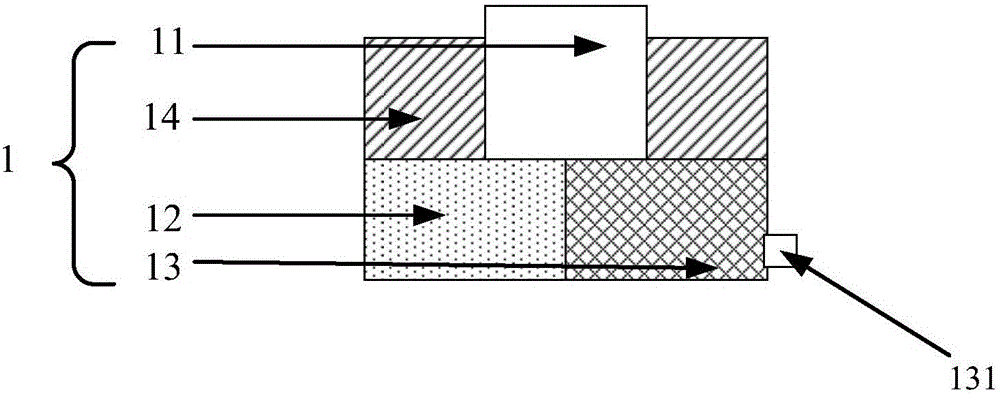

圖2是根據本實用新型第一實施方式中人體健康檢測裝置的結構示意圖；

圖3是根據本實用新型第一實施方式中的人體健康檢測裝置的實體結構圖；

圖4是根據本實用新型第一實施方式中人體健康檢測裝置設置于人體貼身衣物的結構示意圖；

圖5是根據本實用新型第一實施方式中的人體健康檢測裝置設置于人體貼身衣物的第一細節示意圖；

圖6是根據本實用新型第一實施方式中的人體健康檢測裝置設置于人體貼身衣物的第二細節示意圖；

圖7是根據本實用新型第一實施方式中的人體貼身衣物的限位部的結構示意圖；

圖8是根據本實用新型第一實施方式中的人體健康檢測裝置設置于人體貼身衣物的正視圖；

圖9是根據本實用新型第二實施方式中人體健康檢測裝置的結構示意圖；

圖10是根據本實用新型第三實施方式中人體健康檢測裝置的結構示意圖；

圖11是根據本實用新型第四實施方式中穿戴設備的結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本實用新型各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

本實用新型的第一實施方式涉及一種人體健康檢測裝置，如圖1至圖2所示。人體健康檢測裝置1包括：汗液檢測器11、通信模塊12、供電模塊13以及殼體14。殼體14設有容置腔，汗液檢測器11、通信模塊12以及供電模塊13均容置于殼體14的容置腔內，且汗液檢測器11部分露出于殼體14。汗液檢測器11與通信模塊12電性連接，供電模塊13與汗液檢測器11以及通信模塊12電性連接。

具體的說，殼體14對汗液檢測器11、通信模塊12以及供電模塊13起到保護作用，使得人體健康檢測裝置1的使用壽命較長。汗液檢測器11用于采集人體的代謝信息，通信模塊12用于將汗液檢測器11采集到的代謝信息發送至預設的終端，供電模塊13用于給汗液檢測器11以及通信模塊12供電。如圖3所示，殼體14具有上蓋體141以及下蓋體142，汗液檢測器11、通信模塊12以及供電模塊13均設置在上蓋體141與下蓋體142之間，汗液檢測器11、通信模塊12通過連接線15與供電模塊13電性連接，連接線15可以是軟性電路版。

本實施方式中，以圖4所示的應用場景，人體貼身衣物2為女士胸衣為例，對人體健康檢測裝置1的工作原理進行說明：

人體健康檢測裝置1設置于人體貼身衣物2的內側面，人體貼身衣物2的內側面與人體直接接觸。由于汗液的收集及儲存對汗液中的電解質分析的準確性具有重要的影響，汗液在收集存儲過程中會產生水分蒸發，水分蒸發會影響汗液電解質的濃度，進而直接影響汗液檢測結果。因此，本實施方式中，為獲得較為準確的身體健康檢測結果，當人體貼身衣物2被穿戴時，人體健康檢測裝置1的汗液檢測器11與人體皮膚直接接觸。

其中，人體健康檢測裝置1設置于人體貼身衣物2的具體結構，如圖5至圖6所示。人體貼身衣物2設有人體健康檢測裝置伸入孔21、孔洞22以及限位部23。人體健康檢測裝置伸入孔21、孔洞22均設置在人體貼身衣物2的內側面。其中，限位部23可以為布料制品，并且可以在限位部23上進行車縫限位，如圖7所示，圖7中標號231所指的線條即為車縫位置。人體健康檢測裝置1從人體健康檢測裝置伸入孔21處放入，令人體健康檢測裝置1的汗液檢測器11正對于孔洞22，如圖8所示。通過限位部23對人體健康檢測裝置1進行限位，從而使得當人體貼身衣物2被穿戴時，人體健康檢測裝置1的汗液檢測器11能夠與人體皮膚直接接觸。并且，在實際操作時，孔洞22的周邊可以設有一圈膠狀體(如硅膠)，以便于對汗液檢測器11進行定位。

通信模塊12可以是藍牙通信模塊、WiFi通信模塊或者移動網絡通信模塊。預設的終端可以是手機、平板電腦、電腦等移動終端，以使得人們能夠隨時隨地的獲取自己的身體健康信息。如，人們預先將自己的手機與人體健康檢測裝置1的通信模塊12建立通信連接(如藍牙配對)，當人們想要獲得汗液檢測器11當前采集到的代謝信息時，則通過終端發送控制指令給人體健康檢測裝置1，人體健康檢測裝置1在接收到控制指令時，則控制通信模塊12將汗液檢測器11當前采集到的代謝信息發送給終端。

供電模塊13可以是電池。在本實施方式中，供電模塊13為充電電池，殼體14設有開口，供電模塊13的充電接口131容置于該開口，且部分露出于殼體，人們可以通過充電接口131給充電模塊13充電，從而實現人體健康檢測裝置1的重復利用，人體健康檢測裝置1的使用壽命較長。

當然，在實際操作時，預設的終端可以將終端獲取到的汗液檢測器11當前采集到的代謝信息進行處理，轉化為人們可以理解的、通俗易懂的檢測結果。如，人們在終端上安裝對應的應用程序，當人們需要查看汗液檢測器11當前采集到的代謝信息時，則控制終端打開該應用程序，發送控制指令，以接收汗液檢測器11當前采集到的代謝信息，終端在接收到汗液檢測器11當前采集到的代謝信息時，則將接收到的代謝信息轉化為人們可以理解的、通俗易懂的檢測結果，并通過顯示屏進行顯示，以供人們進行查看。如，汗液檢測器11當前采集到的代謝信息中表示酒精含量偏高，則終端在接收到汗液檢測器11當前采集到的代謝信息時，通過顯示屏顯示“汗液酒精含量偏高”等字樣。

不難看出，本實施方式中，利用人類的汗水含有豐富的生理和代謝信息，對人體進行檢測，能夠檢測藥物是否濫用、進行疾病診斷，并能夠幫助用戶進行運動優化。人們通過穿戴貼身衣物的方式，便能夠實現對自己的身體健康進行檢測，并有效的避免了在代謝信息采集過程中，汗液蒸發對汗液檢測準確性的影響，為獲得更加準確的身體健康檢測結果提供了基礎。并且，人們能夠隨時隨地的獲取自己的身體健康信息，并做出相應的調整，從而提高人們的身體素質。

本實用新型的第二實施方式涉及一種人體健康檢測裝置，如圖9所示。第二實施方式在第一實施方式的基礎上加以改進，主要改進之處在于：在本實用新型第二實施方式中，人體健康檢測裝置1還包括其他的檢測設備15，從而能夠盡可能多的獲得人體的身體健康參數，以便于獲得更加準確的身體健康檢測結果。

具體的說，人體健康檢測裝置1還可以包括以下其中之一或任意組合：體溫傳感器、尿液傳感器、心率傳感器。其中，體溫傳感器、尿液傳感器、心率傳感器均設置于人體貼身衣物的內側面，體溫傳感器、尿液傳感器、心率傳感器可以自帶電源以及通信功能，以便于將檢測到的信息發送出去。當然，在實際操作時，體溫傳感器、尿液傳感器、心率傳感器也可以與汗液檢測器一樣，與供電模塊、通信模塊電性連接。人體貼身衣物可以是內衣、內褲、襪子等。并且，在本實施方式中，當人體貼身衣物2被穿戴時，其他的檢測設備15也與人體皮膚直接接觸，以便于獲得較準確的檢測信息。

本實用新型第三實施方式涉及一種人體健康檢測裝置，如圖10所示。第三實施方式在第一實施方式的基礎上加以改進，主要改進之處在于：在本實用新型第三實施方式中，人體健康檢測裝置1可拆卸于人體貼身衣物，延長該人體健康檢測裝置的使用壽命，拓展了本實用新型的應用范圍。

具體的說，人體健康檢測裝置1的殼體14上設有卡扣16，人體貼身衣物的內側面設有對應于卡扣16的扣位。人體健康檢測裝置1通過卡扣16與扣位結合，固定于人體貼身衣物。如，卡扣16為啪鈕，人體貼身衣物的內側面設有扣洞，人們在將人體健康檢測裝置1固定于人體貼身衣物時，將啪鈕與扣洞對齊，通過按壓的方式將啪鈕與扣洞結合。

當然，在實際操作時，人體健康檢測裝置1的殼體14上也可以設有勾毛面，人體貼身衣物的內側面設有對應于勾毛面的亂毛面。人體健康檢測裝置通過勾毛面與亂毛面結合的方式，固定于人體貼身衣物。人體健康檢測裝置1固定于人體貼身衣物的方式，在此并不做任何限制，任何人體健康檢測裝置1固定于人體貼身衣物的方式均在本實施方式的保護范圍之內。

由于人體貼身衣物換洗的頻率一般都較為頻繁。因此，本實施方式中，人體健康檢測裝置1可拆裝，使得人們在換洗貼身衣物時，可以將人體健康檢測裝置卸下，從而不需要給人體健康檢測裝置做特別的防水設計，降低了人體健康檢測裝置的成本。

本實用新型第四實施方式涉及一種穿戴設備，該穿戴設備包括：人體貼身衣物2以及如第一實施方式、第二實施方式或第三實施方式所提及到的人體健康檢測裝置1。人體健康檢測裝置1設置于人體貼身衣物2的內側面；其中，人體貼身衣物2的內側面與人體直接接觸。

在本實施方式中，人體貼身衣物2以女性胸衣為例，可包括多個人體健康檢測裝置1，人體貼身衣物2以女性胸衣為例，可在女性胸衣的內側面設置兩個人體健康檢測裝置1，如圖11所示。利用多個人體健康檢測裝置同時對穿戴該穿戴設備的人體健康進行檢測，從而能夠獲得更多的身體健康參數，以便于獲得更加準確的身體健康檢測結果。

值得一提的是，本實施方式中，任意相鄰兩個人體健康檢測裝置1之間的間隔大于預設距離。這樣，有效的避免了各人體健康檢測裝置1的位置設置不合理，導致器件浪費的情況，并能夠減少人們在穿戴時的不適感。預設距離可以根據實際情況進行調整，如，女士胸衣的預設距離可以是8cm。
