本實用新型屬于醫療器械，具體涉及一種靜脈成像顯示儀。

背景技術：

在臨床穿刺、采血等過程中有些病人由于自身血管狹小、肥胖等其他原因造成血管位置或結構的改變，導致在靜脈穿刺時不能及時、準確找到血管位置或在輸液過程中將血管穿透，同時多次穿刺會引起感染、水腫等并發癥，會給患者或獻血人員造成一定的心理或生理傷害。目前出現的相關產品有靜脈顯像儀和紅外血管顯像儀，其中，靜脈顯像儀的注冊證號：粵穗食藥監械（準）字2011第1560078號，該設備采用雙波長成像技術，成像質量高、成像速度較快；但體型太大不便于攜帶，價格昂貴（158000元），且檢查成本高。紅外血管顯像儀的注冊證號：藥（械）準字2012第1540099號，該設備價格相對比較便宜（19800元），且便于攜帶，但成像速度比較慢，圖像質量較差。以上兩種產品都有其自身的優點和不足，而且當前產品的成像僅到手掌。更為重要的是手掌以上肘關節處往往是穿刺、采血的重點部位，但由于紅外線的穿透力有限，不能在此成清晰的圖像。

因此，有必要開發一種新的靜脈成像顯示儀。

技術實現要素：

本實用新型的目的是提供一種靜脈成像顯示儀，能縮短成像所需的時間，提升成像質量，且便于攜帶，成本較低。

本實用新型所述的靜脈成像顯示儀，包括底座、支架、步進電機、傳動組件、投影臺、多個紅外發射管、紅外濾光片、攝像頭、顯示屏和控制電路；

所述支架的下端定位連接在底座上；

所述步進電機安裝在支架上；

所述傳動組件豎直設置，且該傳動組件的上端與步進電機的輸出軸連接；

所述投影臺水平安裝在傳動組件上，在步進電機的作用下所述傳動組件帶動投影臺上下移動；

所述攝像頭和多個紅外發射管分別設置在投影臺的底面，且各紅外發射管以攝像頭為中心呈圓周分布；

所述紅外濾光片設置在攝像頭的下端；

所述控制電路包括處理器，以及分別與處理器電連接的電機驅動電路、電源模塊，所述處理器還分別與攝像頭、顯示屏、各紅外發射管電連接，所述電機驅動電路與步進電機電連接。

所述傳動組件包括絲桿和設置在絲桿上的絲桿螺母，所述絲桿豎直設置且絲桿的上端與步進電機的輸出軸連接，所述絲桿螺母與投影臺連接，傳動機構由步進電機提供動力傳到絲桿，絲桿轉動帶動絲桿螺母的上下移動，即有絲桿螺母將絲桿的圓周運動轉換為投影臺的上下移動，達到自動對焦的功能。

還包括豎直設置在支架上的導軌，所述絲桿螺母沿導軌上下移動，用于限制絲桿螺母上下移動范圍。

還包括設置在底座上的手墊，手墊根據人體工程學原理進行設計，增加了舒適性。

還包括安裝在手墊上的光敏傳感器，該光敏傳感器與處理器電連接，以確保手臂放置在正確位置，保障穿刺的準確率。

進一步，所述攝像頭采用CMOS攝像頭或CCD攝像頭。

進一步，所述紅外發射管采用無紅暴的中心波長為830nm～950nm的紅外發射管；所述紅外濾光片的中心波長為850nm±2nm，半帶寬為12±2nm，透過率大于70%。

本實用新型的有益效果：使用起來簡潔、方便，能夠有效地對手臂定位，確保樣本采集的穩定性；裝置體積小巧，便于攜帶；內部結構設計簡單，便于大規模制造、組裝，且成本較低；使用光路結構和控制電路，能夠較為準確、快速地獲取不同個體的靜脈血管圖像，特別是對于手臂靜脈特別細小的女性和手臂脂肪厚達的個別男性，均可以自動調整設備參數進行拍照，極大地提高了手臂靜脈的成像質量。

附圖說明

圖1為本實用新型的結構示意圖；

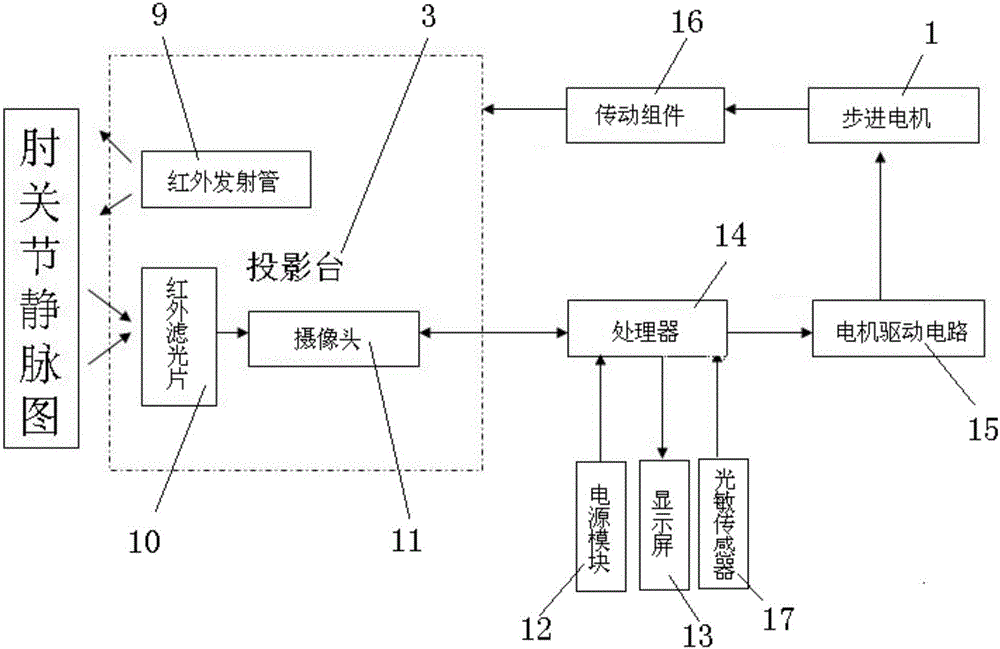

圖2為本實用新型的原理框圖；

圖中：1、步進電機，2、絲桿，3、投影臺，4、手墊，5、底座，6、支架，7、導軌，8、絲桿螺母，9、紅外發射管，10、紅外濾光片，11、攝像頭，12、電源模塊，13、顯示屏，14、處理器，15、電機驅動電路，16、傳動組件，17、光敏傳感器。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1所示的靜脈成像顯示儀，包括底座5、支架6、步進電機1、傳動組件16、投影臺3、多個紅外發射管9、紅外濾光片10、攝像頭11、顯示屏13和控制電路。

如圖1所示，支架6的下端定位連接在底座5上。步進電機1安裝在支架6上。傳動組件16豎直設置，且該傳動組件16的上端與步進電機1的輸出軸連接。投影臺3水平安裝在傳動組件16上，在步進電機1的作用下傳動組件16帶動投影臺3上下移動。攝像頭11和多個紅外發射管9分別設置在投影臺3的底面，且各紅外發射管9以攝像頭11為中心呈圓周分布。紅外濾光片10設置在攝像頭11的下端，用于濾除自然光干擾，確保靜脈成像顯示儀能夠在自然光存在的條件下正常運行。

如圖2所示，控制電路包括處理器14，以及分別與處理器14電連接的電機驅動電路15、電源模塊12。該處理器14還分別與攝像頭11、顯示屏13、各紅外發射管9電連接，電機驅動電路15與步進電機1電連接。攝像頭11采集的圖像通過USB接口與控制電路連接，控制電路對采集的圖像處理后驅動顯示屏13顯示。電源模塊12用于對整個靜脈成像顯示儀提供穩定的、持續的工作電壓。

如圖1所示，本實用新型所述的靜脈成像顯示儀中，傳動組件16包括絲桿2和設置在絲桿2上的絲桿螺母8，絲桿2豎直設置且絲桿2的上端與步進電機1的輸出軸連接，絲桿螺母8與投影臺3連接，傳動組件16由步進電機1提供動力傳到絲桿2，絲桿2轉動帶動絲桿螺母8的上下移動，即由絲桿螺母8將絲桿2的圓周運動轉換為投影臺3的上下移動，達到自動對焦的功能。自動對焦的原理是基于在調焦過程中采用了清晰度判定的閾值，當步進電機1轉動帶動攝像頭11移動達到閾值時，判定圖像清晰度達到最大，從而進行拍照。

如圖1所示，本實用新型所述的靜脈成像顯示儀，還包括豎直設置在支架6上的導軌7，絲桿螺母8沿導軌7上下移動，用于限制絲桿螺母8上下移動范圍。

如圖1所示，本實用新型所述的靜脈成像顯示儀，還包括設置在底座5上的手墊4，手墊4根據人體工程學原理進行設計，增加了人體在檢測中的舒適性。

如圖1所示，本實用新型所述的靜脈成像顯示儀，還包括安裝在手墊4上的光敏傳感器17，該光敏傳感器17與處理器14電連接，以確保手臂放置在正確位置，保障穿刺的準確率。

本實用新型所述的靜脈成像顯示儀中，攝像頭11采用CMOS攝像頭11或CCD攝像頭11。CMOS攝像頭11比CCD攝像頭11的成本低，并且對于紅外光有著較好的吸收作用，故優選為CMOS攝像頭11（包括CMOS圖像傳感器），將紅外濾光片10安裝在CMOS圖像傳感器的正下方。紅外發射管9采用無紅暴的中心波長為830nm～950nm的紅外發射管。 紅外發射管9亦可采用僅有微弱紅暴且紅暴為有可見紅光的紅外發射管。紅外濾光片10使用850nm為中心波長，濾光片的中心誤差為850nm±2nm，半帶寬為12±2nm，透過率大于70%，可以很好地濾除可見光，確保了紅外光不失真的被攝像頭11采集。
