本實用新型設計醫療器械領域，尤其涉及一種多功能皮膚科用護理托盤。

背景技術：

皮膚科屬于外科，主要治療各種皮膚病，常見皮膚病有牛皮癬、皰疹、酒渣鼻、膿皰瘡、婦科疾病、化膿菌感染、疤痕、癬、魚鱗病、腋臭、青春痘、毛囊炎、斑禿脫發、男科炎癥、嬰兒尿布疹、雞眼、雀斑、汗皰疹、螨蟲性皮炎、白癜風、濕疹、灰指甲、硬皮病、皮膚瘙癢、前列腺炎、口腔部護理、脫毛、黃褐斑等。目前在治療與護理患有皮膚病的病人時，需要用到多種工具或者藥材，刮刀，鑷子，創可貼，噴劑，消毒瓶等。工作人員一般都是使用托盤將使用的物品移動到病房?jī)?nèi)使用。

但是傳統的托盤功能單一，如護理人員將托盤端到病房?jī)?nèi)，需要將托盤放下才能工作，護理人員一般將托盤放置到床頭柜上，但是病房?jī)?nèi)的床頭柜一般擺放著病人的用品，如水杯，食品等，此時護理人員只能將床頭柜上的東西收拾一下才能將托盤擺放，或者只能將托盤放置在病床上，十分的不方便，又如在護理或者治療時用到的藥品(如吊瓶)或者器械較多，全部放在托盤上在行走過程中容易造成藥品或者器械的混亂現象，或者再行走過程中掉落，造成不必要的麻煩或者損失。

技術實現要素：

本實用新型是針對上述不足提供的一種多功能皮膚科用護理托盤(為方便描述，以下簡稱托盤)，護理人員可將托盤放置在病床床頭的護欄上，而不必放在床頭柜上，然后完成護理或者治療工作，使用時護理人員可將護理用的藥品或者器械有序放置在托盤內，在行走過程中也不會造成混亂或者掉落等現象，本實用新型結構合理，操作簡單，適合護理人員使用。

為解決上述問題，一種多功能皮膚科用護理托盤，包括盒體，盒體兩側設置有把手，盒體底部設置有凹槽，凹槽底端通過固定塊連接有卡箍，盒體內設有第一放置槽、第二放置槽、第三放置槽與第四放置槽。

盒體兩側設置有把手，方便護理人員取放，卡箍的形狀與護欄形狀相配合，卡箍為彈性材質，卡箍底側設置有槽口，在使用時將卡箍的槽口對準護欄，然后用力按下，即可實現托盤與護欄的連接固定，將托盤固定后，護理人員可進行正常的護理工作。托盤合體內設置四個放置槽，可以分別盛放不同的藥品或者器械，取用方便并且有效避免交差感染。

作為改進，所述第一放置槽內設有圓形凹腔，凹腔兩側設置有帶彈性的固定帶，還設置有輸液袋放置槽。

固定帶為彈性橡膠材質，第一放置槽內的凹腔與吊瓶形狀相配合，使用時，將固定帶拉起，將吊瓶放入凹腔內，通過此設置，固定帶將吊瓶固定在凹腔內，在托盤在移動過程中吊瓶不會在托盤內移動或者脫離托盤而摔落，設置有輸液袋放置槽，便于盛放輸液袋。

作為改進，所述第二放置槽設置有固定夾若干。

在第二放置槽設置有固定夾，可以將拆線使用的器械分別放入固定夾內固定，能有效防止在行走過程中出現掉落等現象。

作為改進，所述第三放置槽設置有圓形固定槽若干。

設置有固定槽，可以盛放消毒瓶、藥瓶等物品。

作為進一步改進，所述固定槽內壁環設有帶彈性的固定片。

固定片為有彈性的塑料材質，在固定槽內壁設置固定片，可有效將放入的消毒瓶、藥瓶等固定，防止托盤在移動過程中與托盤脫離。

綜上所述，本實用新型能有效解決護理人員在護理時將托盤無法放置的問題，可將托盤放置在病床的護欄上，而不必放在盛放有病人用品的床頭柜上，并設置有多個放置槽，可放置不同的藥品與器械等，在行走過程中能有效避免藥品與器械造成混亂或者掉落等現象。本實用新型結構合理，功能多樣化，非常適合護理人員在護理病人或者治療工作時使用。

下面結合附圖說明與具體實施方式對本實用新型做進一步說明。

附圖說明

圖1為本實用新型整體結構示意圖；

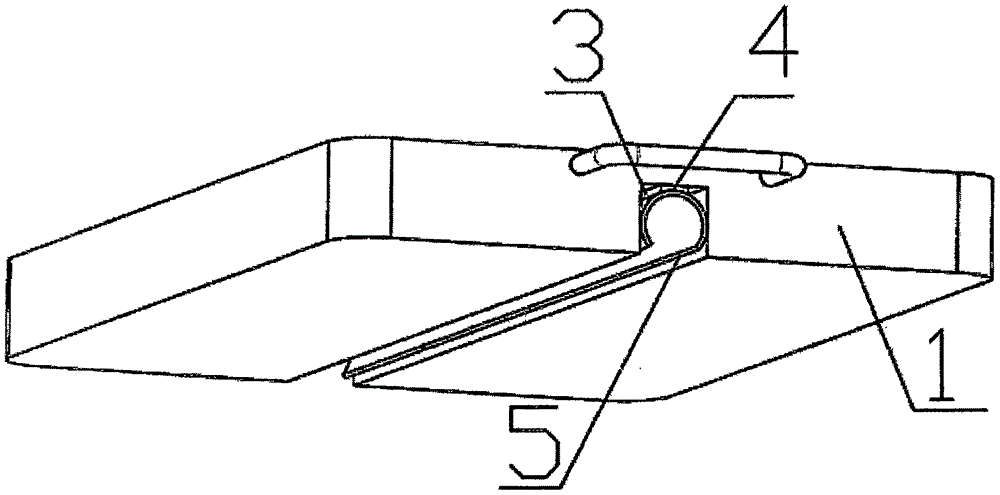

圖2為本實用新型底部結構示意圖；

圖3為本實用新型使用狀態結構示意圖。

具體實施方式

如圖所示的一種多功能皮膚科用護理托盤，包括盒體1，盒體1兩側設置有把手2，盒體1底部設置有凹槽3，凹槽3底端通過固定塊4連接有卡箍5，盒體1內設有第一放置槽6、第二放置槽7、第三放置槽8與第四放置槽9。盒體兩側設置有把手，方便護理人員取放，卡箍的形狀與護欄10形狀相配合，卡箍為彈性材質，卡箍底側設置有槽口，在使用時將卡箍的槽口對準護欄10，然后用力按下，即可實現托盤與護欄的連接固定，將托盤固定后，護理人員可進行正常的護理工作。托盤合體內設置四個放置槽，可以分別盛放不同的藥品或者器具，取用方便。

如圖1所示，所述第一放置槽6內設有圓形凹腔601，凹腔601兩側設置有帶彈性的固定帶602，還設置有輸液袋放置槽603。固定帶為彈性橡膠材質，第一放置槽內的凹腔與吊瓶形狀相配合，使用時，將固定帶拉起，將吊瓶放入凹腔內，通過此設置，固定帶將吊瓶固定在凹腔內，在托盤在移動過程中吊瓶不會在托盤內移動或者脫離托盤而摔落，設置有輸液袋放置槽，便于盛放輸液袋等物品。

具體生產中，所述第二放置槽7設置有固定夾701若干。在第二放置槽設置有固定夾，可以將護理或者拆線用的器械分別放入固定夾內固定，能有效避免在行走過程中造成混亂現象，在使用過程中對應放置，避免造成交叉感染。

本實用新型中，所述第四放置槽9設置有圓形固定槽901若干。設置有固定槽，可以盛放消毒瓶、藥瓶等物品，固定槽901內壁環設有帶彈性的固定片902，固定片為有彈性的塑料材質，在固定槽內壁設置固定片，可有效將放入的消毒瓶、藥瓶等固定，防止托盤在移動過程中掉落。
