本實用新型涉及一種矯形器，尤其是一種用于肢體的矯形器。

背景技術：

先天或者后天的四肢畸形不僅僅影響美觀，還甚至會引起運動障礙。四肢畸形的矯正方法很多，首先，是采用手術進行矯正，但存在手術風險，傷口愈合周期長，術后有疤痕等缺點，通常作為最后的選擇；其次，現在還有使用矯正支架或矯正帶進行肢體矯正的，但現有的矯正帶，存在矯正位置偏差大，矯正效果不明顯，矯正周期長，并且矯正力量和矯正位置不可調整的缺點，并且有些矯正帶是把兩腿捆綁在一起，矯正效果不好，還不便于活動；現有的一種力矩式腿形矯正支架，由滑動機構、伸縮機構、肢體固定三個部分組成，各部分用銷子固定連接，其滑動機構有至少三個滑套與一個滑道支撐臂滑動配合，每個滑套上安裝一組由伸縮螺絲桿和兩個伸縮螺母構成的伸縮機構，伸縮長度可以調節，每組伸縮機構都安裝一組由肋板、肋板扣環和固定帶組成的肢體固定部分，將支架整體固定在畸形腿部位，每組伸縮機構的伸縮距離不同，使支撐臂與被矯正腿之間產生推力或拉力，達到矯正腿形的目的，這種矯正支架的各部件之間的連接關系繁雜，整體結構強度欠佳，且調整起來比較復雜，伸縮機構的結構復雜，長度較大，安裝后占用空間，影響行走的靈活性。

技術實現要素：

為了克服現有技術的上述不足，本實用新型提供一種強力肢體矯形器，該矯形器不僅結構簡單，整體結構強度高，重量適中，還能夠方便快捷地調 整矯正力量和矯正位置，矯正效果好，矯正周期短，不妨礙四肢的活動。

本實用新型解決其技術問題采用的技術方案是：包括支撐臂、滑套、伸縮機構和肋板組件，滑套安裝在支撐臂上，支撐臂與至少三組滑套滑動配合，每組滑套都通過一組相同的伸縮機構與一組相同的肋板組件相連，所述的滑套上具有一個左旋螺紋孔，肋板組件上剛性連接一個螺紋桿，所述的伸縮機構采用內外反牙螺絲，內外反牙螺絲的螺絲頭為手擰旋鈕，螺絲頭端部開設有與肋板組件上的螺紋桿相配合的螺紋孔，內外反牙螺絲的螺絲主體為與滑套上左旋螺紋孔相配合的左旋螺紋桿。

相比現有的矯正支架或矯正帶，本實用新型的一種強力肢體矯形器，通過肋板組件和支撐臂固定畸形部位，具體位置是通過滑套來調節，而矯正力量的調整是利用伸縮機構來實現的，本實用新型的伸縮機構采用的是內外反牙螺絲，內外反牙螺絲的螺絲頭為手擰旋鈕，螺絲頭端部開設有與肋板組件上的螺紋桿相配合的螺紋孔，內外反牙螺絲的螺絲主體為與滑套上左旋螺紋孔相配合的左旋螺紋桿，并且滑套上具有一個左旋螺紋孔，肋板組件上剛性連接一個螺紋桿，可見，本實用新型的伸縮機構比較簡單，并且無需瑣碎的銷子、螺栓等零件連接，整體結構強度好，使用壽命長，拆卸方便，內外反牙螺絲的伸縮機構與滑套和肋板組件均是螺紋連接，并且螺紋是反向的，只要手動旋轉螺絲頭的手擰旋鈕，內外反牙螺絲的伸縮機構可同時相對于滑套和肋板組件運動，兩處螺紋配合一起實現松或緊的動作，實現伸縮機構與遠離肋板組件同時往一個方向運動，即一同靠近或者遠離安裝了滑套的支撐臂，調整伸縮機構獲得的伸縮距離，使支撐臂與被矯正肢體之間產生不同大小推力或拉力，從而調整了矯正力量，完成了矯正目的，這種操作很靈活快 捷，矯正效果好，矯正周期短，并且本實用新型的伸縮機構體積小，特別是橫向長度不大，可以將滑套和肋板組件之間的距離變得比較短，這樣安裝后的肢體矯形器不會向體外伸出太多，便于活動。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的一實施例的結構示意圖。

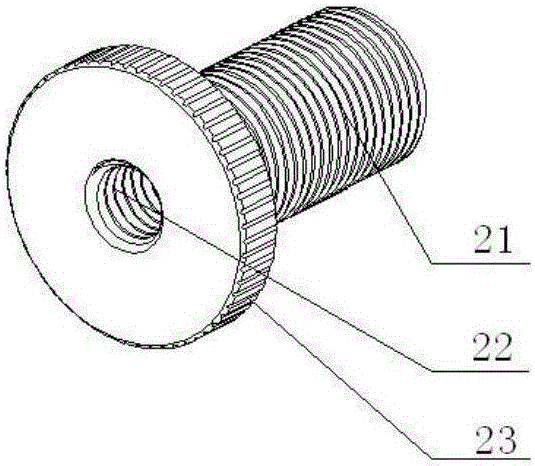

圖2是圖1中伸縮機構的結構示意圖。

圖3是圖1中支撐臂的結構示意圖。

圖4是圖1中滑套的結構示意圖。

圖5是圖1中肋板組件的結構示意圖。

圖中，1、支撐臂，11、豎板，12、橫板，2、伸縮機構，21、左旋螺紋桿，22、螺紋孔，23、手擰旋鈕，3、滑套，31、左旋螺紋孔，32、雙孔滑道，4、肋板組件，41、螺桿肋板，411、連接扣，412、肋板，413、螺紋桿，42、保護膠板，421、卡槽，43、連接環，44、固定帶，45、鎖扣。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型的保護范圍。

圖1至圖5示出了本實用新型一個較佳的實施例的結構示意圖，圖1中 的一種強力肢體矯形器，包括支撐臂1、滑套3、伸縮機構2和肋板組件4，滑套3安裝在支撐臂1上，支撐臂1與至少三組滑套3滑動配合，每組滑套3都通過一組相同的伸縮機構2與一組相同的肋板組件4相連，所述的滑套3上具有一個左旋螺紋孔31，肋板組件4上剛性連接一個螺紋桿413，圖2的實施例中是伸縮機構2的一種具體結構，所述的伸縮機構2采用內外反牙螺絲，內外反牙螺絲的螺絲頭為手擰旋鈕23，螺絲頭端部開設有與肋板組件4上的螺紋桿413相配合的螺紋孔22，內外反牙螺絲的螺絲主體為與滑套3上左旋螺紋孔31相配合的左旋螺紋桿21。需要說明的是，本實施例中的螺紋桿413和螺紋孔22，雖然沒有特別說明是左旋還是右旋，但其含義就是指的右旋螺紋桿和右旋螺紋孔，只是按照通常的做法簡稱為了螺紋桿413和螺紋孔22。

在圖3所示實施例中，所述的支撐臂1采用U型支撐板，U型支撐板由兩個平行相對的豎板11和一個橫板12構成，橫板12于頂部將兩個豎板11連接。U型支撐板重量較輕，減輕患病肢體的承重，且安裝更貼合肢體，利于獲得更好的矯正力量和效果。

圖4所示的是本實施例中滑套3的結構形式，所述滑套3為螺紋滑塊，螺紋滑塊上具有上下貫通的雙孔滑道32和前后貫通的左旋螺紋孔31，螺紋滑塊通過雙孔滑道32與U型支撐板的豎板11配合連接，螺紋滑塊的左旋螺紋孔31與內外反牙螺絲的螺絲主體相配合。

圖5為肋板組件4組裝后的結構示意圖，所述的肋板組件4包括螺桿肋板41、固定帶44、鎖扣45和連接環43，螺桿肋板41由一塊肋板412和一個螺紋桿413構成，肋板412朝支撐臂1一側彎曲，螺紋桿413剛性連接在 肋板412與支撐臂1相對的面的中部，肋板412的兩端部向其與支撐臂1相對的面彎曲形成有兩個連接扣411，每個連接扣411上都連接一個連接環43，固定帶44從兩個連接環43內穿過，固定帶44的一端固定在鎖扣45上，固定帶44的另一端穿過鎖扣45后被鎖定。

作為本實施例的進一步改進設計，參見圖5，所述的肋板組件4還包括一個保護膠板42，保護膠板42采用柔性硅膠制作而成，保護膠板42具有與肋板412一致的彎曲，保護膠板42在朝向肋板412一側的面上的中部具有上下的卡槽421，保護膠板42通過卡槽421連接在肋板412上。保護膠板42設置在與畸形部分直接接觸的地方，柔軟的保護膠板42起到了防止肢體在壓力下受損，增加舒適度的作用。

本實用新型的肢體矯形器可以制作成不同的規格大小，以適用于人體的下肢和上肢，以及各類身高和各年齡的人群。除了預防或矯正四肢的畸形，還可以治療骨關節及神經肌肉疾病并補償其功能。對已出現畸形的肢體，通過肢體矯形器固定病變部位來矯正畸形或防止畸形加重。通過肢體矯形器固定病變的肢體或關節，限制其異常活動，保持肢體、關節的正常對線關系，對下肢承重關節可以減輕或免除長軸承重。通過肢體矯形器來提供動力或儲能，代償已經失去的肌肉功能，或對肌力較弱部分給予一定的助力來輔助肢體活動或使癱瘓的肢體產生運動。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制，凡是依據本實用新型的技術實質，對以上實施例所作出任何簡單修改和同等變化，均落入本實用新型的保護范圍之內。
