本實用新型屬于醫療輔助工具技術領域，具體涉及一種靜脈輸液針用固定裝置。

背景技術：

目前醫院靜脈輸液選擇手背靜脈時，因在輸液時不配合，動作過大，導致固定不牢、膠布脫開和針頭移位等情況，加重了護士的工作量。以往經常是在穿刺成功后采用捆綁硬紙板的方法固定，這種方法雖然使用方便，但是卻存在許多問題，比如綁縛太緊會血液流通不暢，時間久了會缺血，而且，輸液完成后，硬紙板會被隨手丟棄，不能循環利用。

技術實現要素：

本實用新型的目的是克服現有技術的不足而提供了一種靜脈輸液針用固定裝置，該結構設計新穎，實用性強，能夠有效地固定靜脈注射針，解決了因為長時間綁縛而造成患者的血液流通不暢，同時也防止因為針頭的移動或膠布脫開給醫護人員帶來不必要的麻煩。

為了達到上述目的，本實用新型采用如下技術方案：

本實用新型提供了一種靜脈輸液針用固定裝置，它包括固定板、連接件和綁帶，固定板的兩端分別通過連接件與綁帶相連，所述固定板為長方形結構，固定板的長度為18~24cm、寬度為10~12cm，固定板上均布有透氣孔，連接件為帶扣銷的卡子，固定板的兩端對稱設有連接件，綁帶設置在固定板的上方，綁帶上均布有與扣銷相匹配的多個扣眼。

根據上述的靜脈輸液針用固定裝置，所述固定板的外側設有刻度線，固定板的內側設有透氣墊。

根據上述的靜脈輸液針用固定裝置，所述綁帶的兩端設有加長帶，加長帶上設有扣眼。

根據上述的靜脈輸液針用固定裝置，所述固定板的材質為醫用硬質塑料。

根據上述的靜脈輸液針用固定裝置，所述加長帶與綁帶之間通過魔術貼相連。

與現有技術相比，本實用新型取得的有益效果：

1. 本實用新型結構包括固定板、連接件和綁帶，固定板的兩端分別通過連接件與綁帶相連，所述固定板為長方形結構，固定板的長度為18~24cm、寬度為10~12cm，固定板上均布有透氣孔，連接件為帶扣銷的卡子，固定板的兩端對稱設有連接件，綁帶設置在固定板的上方，綁帶上均布有與扣銷相匹配的多個扣眼；透氣孔的設計防止因為天氣炎熱或者患者手心出汗而造成的不適；連接件與綁帶之間的固定便于患者調整綁帶的長短。

2.本實用新型結構中固定板的外側設有刻度線，固定板的內側設有透氣墊，該結構能夠讓患者舒適的固定靜脈注射針，防止與皮膚接觸的部位出汗；加長帶的設計便于適合不同手型的患者。

3.本實用新型結構設計簡單、合理，成本低廉，解決了因為長時間綁縛而造成患者的血液流通不暢，同時也防止因為針頭的移動或膠布脫開給醫護人員帶來不必要的麻煩，具有廣闊的應用前景。

附圖說明

圖1是本實用新型結構示意圖之一；

圖2是本實用新型結構示意圖之二。

具體實施方式

下面結合附圖對本實用新型進一步說明。

參照圖1所示，一種靜脈輸液針用固定裝置，它包括固定板1、連接件2和綁帶3，固定板1的材質為醫用硬質塑料，固定板1的兩端分別通過連接件2與綁帶3相連，所述固定板1為長方形結構，固定板1的長度為18~24cm、寬度為10~12cm，固定板1上均布有透氣孔4，固定板1的外側設有刻度線5，固定板1的內側設有透氣墊6；所述連接件2為帶扣銷21的卡子，固定板1的兩端對稱設有連接件2，綁帶3設置在固定板1的上方，綁帶3上均布有與扣銷21相匹配的多個扣眼31。

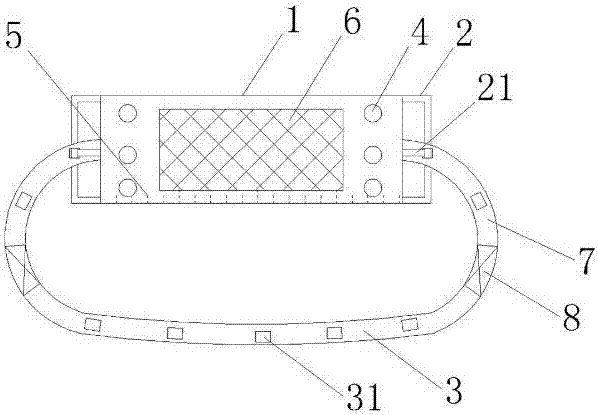

參照圖2所示，根據患者的需要，上述的靜脈輸液針用固定裝置的綁帶的兩端設有加長帶7，加長帶7與綁帶3之間通過魔術貼8相連，加長帶7上設有扣眼。
