本實用新型涉及醫療器械技術領域，具體地說是一種用于深腔創面手術護理中的負壓封閉引流系統。

背景技術：

目前臨床上對于淺表創面，一般采用換輔治療，治療時間長，療效欠佳，紗布容易被深處物浸濕，導致污染和再感染，需要頻繁更換紗布。對于深腔的創面和腔隙多采用引流管引流，無論主動或被動引流，均借助于引流管端孔及有限側孔引流，不可能做到與引流腔的充分接觸，是一種點狀或者多點狀引流，且引流管裸露與引流腔內，很容易被堵塞。

負壓封閉引流技術是通過負壓封閉引流系統來實現的，它包括親水性多孔泡沫軟墊、一端設置在多孔泡沫軟墊內的引流管、用于密封多孔泡沫軟墊的密封薄膜。將裝配引流管的多孔泡沫經過修剪成創面大小，能充分填充創面，并用密封薄膜密封，引流管接通負壓，從而在創面建立了一個封閉的引流區，一方面防止外界接觸感染，一方面進行持續地負壓封閉引流，借助于負壓傳導，引流被傳遞泡沫每一個泡孔，形成全創面高效網狀引流，且引流物經多孔泡沫分割和塑形后引出，不容易堵塞引流管。

然而，對于深腔創面，積液分布區域截面相對較小的患者，現用普通泡沫很難深入創面根部，與創面貼合效果一般，隨著患者深腔創面逐漸恢復，創面面積在不斷減小，醫護人員需多次更換與創面面積相對應的泡沫材料，并重新貼膜封閉深腔創面，操作頻次高，更換泡沫軟墊頻繁，增加了患者傷口二次感染概率。

技術實現要素：

本實用新型的目的在于克服上述背景技術的不足，提供一種用于深腔創面手術護理中的負壓封閉引流系統。引流過程中，依靠波紋型可伸縮密封罩自身的伸縮作用，可將泡沫分次從深腔創面中拔出，保證了系統的氣密性，避免二次貼膜，減小醫護工作難度，操作方便簡單，可避免更換泡沫材料，無需多次貼膜，促進深腔創面快速愈合。對創面較深，積液分布區域截面相對較小的患者提供有效的負壓封閉引流。

本實用新型的技術方案：本實用新型的用于深腔創面手術護理中的負壓封閉引流系統包括多孔泡沫、醫用貼膜、引流管、儲液容器、負壓源，其多孔泡沫為柱狀多孔泡沫引流塊，引流管一端插入柱狀多孔泡沫引流塊的上端，柱狀多孔泡沫引流塊上套有波紋型可伸縮密封罩，波紋型可伸縮密封罩的上端有管狀接口與引流管密封連接，波紋型可伸縮密封罩的下端有外沿飛邊，醫用貼膜覆蓋在外沿飛邊上。

所述的柱狀多孔泡沫引流塊的截面面積為0.8～3cm²，長度為10～28cm，泡沫孔直徑為1～2mm，柱狀多孔泡沫引流塊是由親水性泡沫。

所述的波紋型可伸縮密封罩為波紋型可伸縮膠膜密封罩，波紋型可伸縮膠膜密封罩的壁厚為0.8～1mm，波紋型可伸縮膠膜密封罩自然狀態下的長度比柱狀多孔泡沫引流塊的長度小20～50mm，波紋型可伸縮膠膜密封罩自然狀態下的內腔與柱狀多孔泡沫引流塊的間隙為2mm～8mm，波紋型可伸縮膠膜密封罩的上端管狀接口的壁厚為2～4mm，波紋型可伸縮膠膜密封罩的下端的外沿飛邊的徑向?qū)挾葹?0～20mm。

所述的波紋型可伸縮密封罩為塑料可伸縮波紋管密封罩，塑料可伸縮波紋管密封罩的壁厚為0.3～0.6mm，塑料可伸縮波紋管密封罩自然狀態下的長度比柱狀多孔泡沫引流塊的長度小20～50mm，塑料可伸縮波紋管密封罩自然狀態下的內腔與柱狀多孔泡沫引流塊的最小間隙為2mm～8mm，塑料可伸縮波紋管密封罩的上端管狀接口的壁厚為1～3mm，塑料可伸縮波紋管密封罩的下端的外沿飛邊的徑向?qū)挾葹?0～20mm。

優選地，所述的引流管外徑為6mm，內徑為4mm，包括連接管段和引流段，其引流段管壁上有四條槽分別與內腔相通，在引流段內腔含有十字交叉支撐筋，連接管段為中空內腔，在連接管段有一根沖洗管插入內腔，在接近引流段時，沖洗管被引出。

優選地，所述的引流管為變徑管，變徑的引流管的引流段直徑為12mm-24mm，引流段管壁上有側孔與內腔相通，連接管段為中空內腔，外徑為6mm，內徑為4mm，變徑的引流管的引流段內腔上壁含有鋸齒形支撐筋。

優選地，所述的用于深腔創面手術護理中的負壓封閉引流系統，在連接管段有一根沖洗管插入內腔，在接近引流段時，沖洗管被引出，與引流段平行。

本實用新型具有如下優點：

1、整個系統用負壓引流，替代傳統換輔治療，可以減少患者痛苦，提高家屬滿意度，與引流管點狀引流相比，在引流的同時，能促進創面肉芽組織大面積生長，縮短患者住院時間。

2、本實用新型有效地解決了柱狀多孔泡沫引流塊的密封問題，引流過程中，依靠波紋型可伸縮密封罩自身的伸縮作用，可將泡沫分次從深腔創面中拔出，保證了系統的氣密性，避免二次貼膜，減小醫護工作難度，操作方便簡單。

3、多孔泡沫采用圓弧形設計，較傳統立方體引流泡沫，其尺寸更符合人體工學設計。泡沫材料在最后拔出時，不會在體表形成有邊角的未愈合創周，而是與圓弧泡沫截面相對應的創周，經縫合后，可及時關閉創面。

4、側開槽引流管與多孔泡沫接觸面積大，負壓傳導更快，引流效果更好，變徑引流管，其引流段截面更大，對于創腔組織液較多或者腹腔手術后的竇道及腹腔引流等手術后病人使用。

整個系統提供有效抗菌環境，避免傷口形成二次感染，減少機體毒素吸收，降低創面感染、出血，從而加快創面愈合。

附圖說明

圖1為本實用新型用于深腔創面手術護理中的負壓封閉引流系統示意圖。

圖2為柱狀多孔泡沫引流塊結構示意圖。

圖3為含開槽的引流管結構示意圖。

圖4為含開槽引流管的引流段截面圖。

圖5為含側孔引流管結構示意圖。

圖6為變徑引流管結構示意圖。

圖7為變徑引流管的引流段截面圖。

圖8為波紋型可伸縮膠膜密封罩的示意圖。

圖9為塑料可伸縮波紋管密封罩另一種實施例的示意圖。

圖10為深腔創面手術護理中的負壓引流系統使用狀態示意圖。

圖11為深腔創面手術護理中的負壓封閉引流系統使用中封閉引流區域切面放大圖。

具體實施方式

下面結合附圖詳細說明本實用新型的實施情況，但它們并不構成對發明的限定，僅作舉例而已。同時通過說明，本實用新型的優點將變得更加清楚和容易理解。

如圖1、圖8、圖9：本實用新型的用于深腔創面手術護理中的負壓封閉引流系統包括多孔泡沫、醫用貼膜、引流管、儲液容器、負壓源，其特征在于：多孔泡沫為柱狀多孔泡沫引流塊1，引流管4一端插入柱狀多孔泡沫引流塊1的上端，柱狀多孔泡沫引流塊1上套有波紋型可伸縮密封罩2，波紋型可伸縮密封罩2的上端有管狀接口2a與引流管4密封連接，波紋型可伸縮密封罩2的下端有外沿飛邊2b，醫用貼膜3覆蓋在外沿飛邊2b上。引流管4通過直通接頭5與第一連接管6a相連通，接入儲液容器7，第二連接管6b將儲液容器7與負壓源8相連。

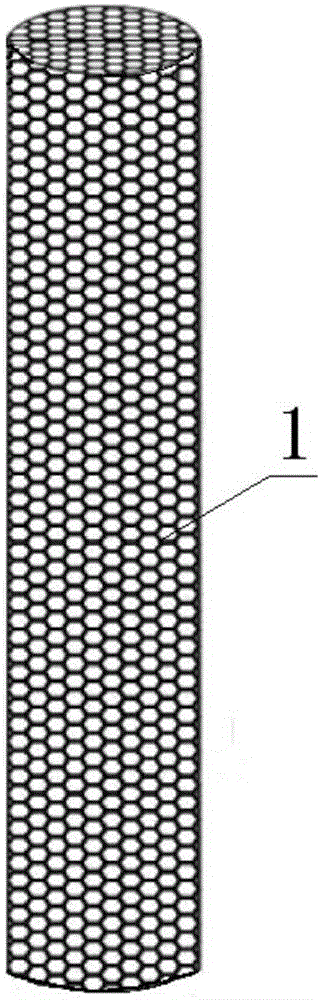

圖2為柱狀多孔泡沫引流塊結構示意圖：

柱狀多孔泡沫引流塊1的截面面積為0.8～3cm²，長度為10～28cm，泡沫孔直徑為1～2mm，柱狀多孔泡沫引流塊1是由親水性泡沫。

圖3、圖4為含開槽的引流管結構示意圖。

引流管4外徑為6mm，內徑為4mm，包括連接管段4b和引流段4a，其引流段4a管壁上有四條槽分4c別與內腔相通，連接管段4b為中空內腔，在連接管段4b有一根沖洗管9插入內腔，在接近引流段時，沖洗管9被引出，與引流段4a平行。

如圖4：含開槽的引流管4的引流段4a為四腔引流管，在引流段內腔含有十字交叉支撐筋4f，形成多腔，防止引流管在受負壓吸引過程中被吸癟。

圖5為含側孔的引流管結構示意圖。

含側孔的引流管外徑為6mm，內徑為4mm，其引流段4a管壁上有側孔4d與內腔相通，連接管段4b為中空內腔，在連接管段，有一根沖洗管9插入內腔，在接近引流段時，沖洗管被引出，與引流段4a平行。

圖6為變徑的引流管結構示意圖。

變徑的引流管的引流段4a直徑為12mm-24mm，引流段4a管壁上有側孔4d與內腔相通，連接管段4b為中空內腔，外徑為6mm，內徑為4mm，在連接管段，有一根沖洗管9插入內腔，在接近引流段時，沖洗管被引出，與引流段4a平行。

圖7為變徑引流管的截面結構示意圖：

變徑的引流管4引流段內腔上壁含有鋸齒形支撐筋4e，防止引流管在受負壓吸引過程中被吸癟。

圖8為波紋型可伸縮膠膜密封罩的示意圖。

所述的波紋型可伸縮密封罩2為波紋型可伸縮膠膜密封罩時，波紋型可伸縮膠膜密封罩的壁厚為0.8～1mm，波紋型可伸縮膠膜密封罩自然狀態下的長度H比柱狀多孔泡沫引流塊的長度小20～50mm，波紋型可伸縮膠膜密封罩自然狀態下的內腔與柱狀多孔泡沫引流塊的間隙為2mm～8mm，波紋型可伸縮膠膜密封罩的上端管狀接口2a的壁厚為2～4mm，直徑D與引流管匹配，波紋型可伸縮膠膜密封罩的下端的外沿飛邊2b的徑向?qū)挾萊為10～20mm。

圖9為塑料可伸縮波紋管密封罩另一種實施例的示意圖。

所述的波紋型可伸縮密封罩2為塑料可伸縮波紋管密封罩時，塑料可伸縮波紋管密封罩的壁厚為0.3～0.6mm，塑料可伸縮波紋管密封罩自然狀態下的長度比柱狀多孔泡沫引流塊的長度小20～50mm，塑料可伸縮波紋管密封罩自然狀態下的內腔與柱狀多孔泡沫引流塊的最小間隙為2mm～8 mm，塑料可伸縮波紋管密封罩的上端管狀接口2a的壁厚為1～3mm，塑料可伸縮波紋管密封罩的下端的外沿飛邊2b的徑向?qū)挾葹?0～20mm。

圖10為深腔創面手術護理中的負壓引流系統使用狀態示意圖，圖11為深腔創面護理手術中的負壓封閉引流系統使用中封閉引流區域切面放大圖：

使用時，將柱狀多孔泡沫引流塊1置于深腔創面待引流區，然后通過引流管4連接波紋型可伸縮密封罩2，并通過醫用貼膜3將其與深腔創面周圍皮膚緊密貼合，形成密封環境。打開負壓源，將深腔創面滲液吸引出體外。

工作過程：根據深腔創面在負壓引流過程分析，隨著肉芽組織生長，創面逐漸愈合，腔道內體積也相應減少，因此，保證泡沫材料在不破壞系統的氣密性的情況下，能分次拔出是本實用新型的主要功能。其操作過程如下:

首先，探測深腔創面大小及深度，根據其大小和深度選擇適用的多孔泡沫，進行修剪，使用要求：多孔泡沫的長度應該比深腔創面長3-5cm；

然后，將罩有螺紋型可伸縮密封罩的多孔泡沫連同引流管一起放置進深腔創面內，用醫用貼膜將螺紋型可伸縮密封罩與創面周圍皮膚貼合，形成密閉系統，要求：多孔泡沫需深入深腔創面最深處，其目的是通過負壓源將深腔創面最深處組織液吸引出來，從而達到破壞微生物繁殖的厭氧環境，防止創腔微生物繼續繁殖。

最后，打開負壓源，通過負壓吸引力，將多孔泡沫吸附在深腔創面內，填充創腔。觀察患者創腔愈合能力，確定分次拔出時間及次數。要求：為防止拔出過程中出現多孔泡沫滑脫的情況，操作時，需用手術鉗同時夾住螺紋型可伸縮密封罩和多孔泡沫一端再拔出部分。充分利用螺紋型可伸縮密封罩的伸縮功能，對多孔泡沫進行密封保護。

工作原理：本實用新型利用多孔泡沫材料作為負壓引流管和深腔創面間的中介，負壓經過引流管傳遞到多孔泡沫材料，且均勻分布在多孔泡沫材料的表面，由于多孔泡沫材料的高度可塑性，負壓可以到達深腔創面被引流區的每一點，形成一個全方位的引流。引出組織液在負壓作用下，經過泡沫材料的孔隙進入引流管，被迅速吸收進儲液溶液。該系統通過封閉創面與外界隔絕，防止污染和交叉感染，并保證負壓的持續存在。持續負壓使創腔滲出物立即被吸走，從而有效保持創面清潔并抑制細菌生長。

本實用新型也可以采用普通引流管，以上僅是最佳實施例。

綜上所述：本實用新型的核心是利用波紋型可伸縮密封罩自身伸縮作用將泡沫分次從深腔創面中拔出，從而保證了系統的氣密性。因此，在本實用新型原理的基礎上，通過波紋型可伸縮密封罩密封負壓封閉引流的，均屬于本實用新型的保護范圍。
