本實用新型涉及醫療器械技術領域，尤其涉及一種牽引器，特別涉及一種頸椎、腰椎牽引器。

背景技術：

腰椎牽引是利用牽拉力與反牽拉力作用于腰椎，通過向相反方向的牽拉來達到治療腰椎間隙狹窄的目的。腰椎牽引可使腰椎間隙增大，主要是腰3、4、5，骶1間隙。根據研究表明，腰椎間隙在牽引后較牽引前增寬1.5～2.5mm，椎間隙的增寬可使其內成為負壓，加之后縱韌帶的緊張，有利于突出的髓核部分還納或改變其與神經根的關系。腰椎間隙的增大，關節突關節的拉開，使椎間孔恢復正常的外形，從而解除對神經根的擠壓。牽引還可使腰椎得到充分的休息，減少運動的刺激，有利于組織充血、水腫的吸收、消退，還可緩解肌肉痙攣、減輕椎間壓力。

頸椎牽引是治療頸椎病的主要緩解癥狀手段。因為有效的牽引能解除神經、血管、脊髓的壓迫，并快速緩解頸椎病癥狀。具體的講，頸椎牽引主要是解除頸部肌肉痙攣，緩解疼痛癥狀，增大椎間隙和椎間孔，有利于已外突的髓核及纖維環組織復位，緩解和解除神經根受壓與刺激，促進神經根水腫吸收，解除對椎動脈的壓迫，促進血液循環，有利于局部淤血腫脹及增生消退，松懈粘連的關節囊，改善和恢復鉤椎關節，調整小關節錯位和椎體滑脫，調整和恢復已被破壞的頸椎內外平衡，恢復頸椎的正常功能。

然而，現有的腰椎牽引器或者頸椎牽引器，在使用的過程中都會造成肌肉壓迫、骨骼損傷，對人體造成了一定的傷害。

技術實現要素：

本實用新型提供了一種牽引器，采用該牽引器使得人體通過地球引力的作用自然牽引拉伸，有效避免了牽引過程中的肌肉壓迫、骨骼損傷，實現了同時牽引腰椎和頸椎的目的。

本實用新型所采用的技術方案為：

一種牽引器，包括第一固定架、第二固定架，所述第一固定架的一端與所述第二固定架的一端通過第一連接件連接，所述第一固定架的另一端與所述第二固定架的另一端通過第二連接件連接；

還包括多個滑動牽引架，所有的所述滑動牽引架的一端與所述第一固定架的頂部滑動連接，所有的所述滑動牽引架的另一端與所述第二固定架的頂部滑動連接。

進一步的，還包括防護件，任意一個所述滑動牽引架的外壁上均設有所述防護件。

進一步的，所述防護件包括緩沖層和防滑層，所述緩沖層設置在所述防滑層和所述滑動牽引件之間。

進一步的，還包括動力裝置、傳動裝置和固定套，所述動力裝置通過所述傳動裝置和所述固定套傳動連接。

進一步的，所述傳動裝置包括定滑輪和鋼絲繩，所述滑動牽引架的兩端分別設有一個所述定滑輪，所述鋼絲繩的一端與所述動力裝置連接，所述鋼絲繩的另一端依次穿過安裝在所述滑動牽引架的兩端的所述定滑輪與所述固定套連接。

進一步的，所述動力裝置包括配重器或者遙柄，所述配重器的一端或所述遙柄的一端與所述鋼絲繩的另一端連接，所述遙柄安裝在所述第一固定架或所述第二固定架上。

進一步的，所述配重器包括配重瓶和配重材，所述配重材填裝在所述配重瓶內，所述配重瓶的一端作為所述配重器的一端與所述鋼絲繩的另一端連接。

進一步的，還包括測力計，所述鋼絲繩的另一端與所述測力計的一端連接，所述測力計的另一端與所述固定套連接，所述固定套的內徑可調節。

進一步的，所述第一固定架和所述第二固定架均為可伸縮固定架，所述第一固定架和所述第二固定架均能夠沿豎直方向伸縮固定；

所述第一固定架包括第一支撐桿、第二支撐桿和第一伸縮桿，所述第一支撐桿的一端與所述第一連接件連接，所述第一支撐桿的另一端與所述第一伸縮桿的一端可拆卸固定連接，所述第一伸縮桿的另一端與所述第二支撐桿的一端可拆卸固定連接，所述第二支撐桿的另一端與所述第二連接件連接；

所述第二固定架包括第三支撐桿、第四支撐桿和第二伸縮桿，所述第三支撐桿的一端與所述第一連接件連接，所述第三支撐桿的另一端與所述第二伸縮桿的一端可拆卸固定連接，所述第二伸縮桿的另一端與所述第四支撐桿的一端可拆卸固定連接，所述第四支撐桿的另一端與所述第二連接件連接。

進一步的，所述第一固定架或所述第二固定架上安裝有計時器。

本實用新型的有益效果：

1、采用該牽引器使得人體通過地球引力的作用自然牽引拉伸，有效避免了牽引過程中的肌肉壓迫、骨骼損傷，實現了同時牽引腰椎和頸椎的目的。

2、滑動牽引架能夠沿第一固定架的頂部和第二固定架的頂部水平滑動，可以根據患者的體型調節任意相鄰的兩個滑動牽引架之間的間距；且第一固定架和第二固定架均為可伸縮固定架，能夠依據患者的身高調節牽引器的高度，保證了牽引器能夠適用于不同升高的患者。

3、滑動牽引架上設有防護件，防止患者在使用過程中滑動牽引架對腋下、 胳膊、手等造成傷害。防護件包括緩沖層和防滑層，緩沖層起到緩沖的作用，緩沖了滑動牽引架對人體的作用力，降低了意外事故對人體的傷害程度；防滑層有效避免了因手滑而造成的意外傷害，提高了牽引器的安全使用性能。

4、第一固定架或第二固定架上設有計時器，能夠設定牽引時間，有效防止了患者過度牽引，提高了牽引器的安全使用性能，降低了醫護人員的工作量。

5、牽引器上還設有動力裝置、傳動裝置和固定套，通過動力裝置控制牽引的力量，實現了頸椎治療過程中牽引力的精確柔性控制，提高了患者的治療舒適度和康復效果，使傳統康復治療技術實現現代化、規范化。

6、測力計能夠實時監控牽引力的大小，保證牽引力能夠在患者承受的范圍內，避免了牽引力過大對患者造成傷害。

7、固定套的內徑可以調節，能夠依據不同患者的頭圍調節固定套的內徑。

附圖說明

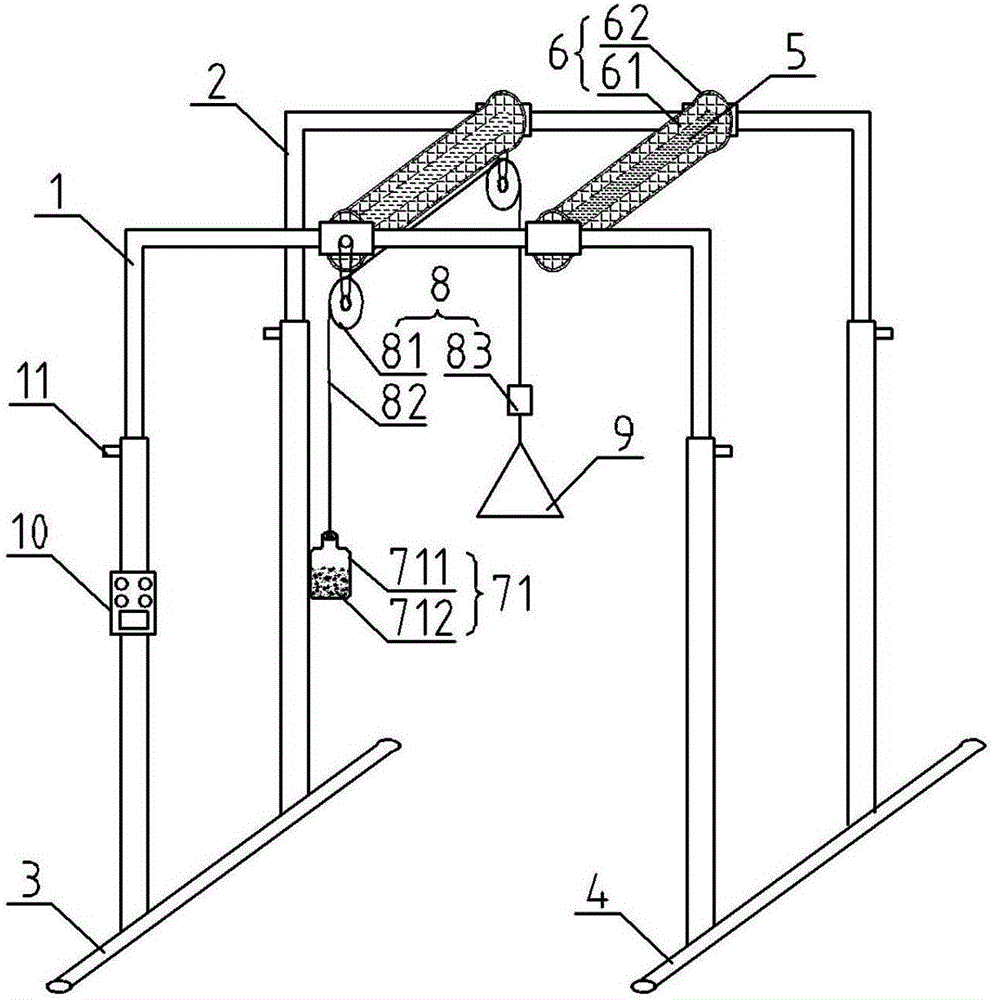

圖1是本實用新型一實施例的第一狀態結構示意圖；

圖2是本實用新型一實施例的第二狀態結構示意圖；

圖3是本實用新型第一固定架和第二固定架一實施例的結構示意圖。

其中：1.第一固定架、110.第一支撐桿、120.第二支撐桿、130.第一伸縮桿2.第二固定架、210.第三支撐桿、220.第四支撐桿、230.第二伸縮桿、3.第一連接件、4.第二連接件、5.滑動牽引架、6.防護件、61.緩沖層、62.防滑層、7.動力裝置、71.配重器、711.配重瓶、712.配重材、72.遙柄、8.傳動裝置、81.定滑輪、82.鋼絲繩、83.測力計、9.固定套、10.計時器、11.固定件。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合本實用新型的附圖，給出具體實施例的描述，但不作為對本實用新型的任何限定。

參見圖1和圖2，一種牽引器，包括第一固定架1、第二固定架2，第一固定架1的一端與第二固定架2的一端通過第一連接件3連接，第一固定架1的另一端與第二固定架2的另一端通過第二連接件4連接，第一固定架1和第二固定架2均為可伸縮固定架，第一固定架1和第二固定架2均能夠沿豎直方向伸縮固定，第一固定架1或第二固定架2上安裝有計時器10；

參見圖3，第一固定架1包括第一支撐桿110、第二支撐桿120和第一伸縮桿130，第一支撐桿110的一端與第一連接件3連接，第一支撐桿110的另一端與第一伸縮桿130的一端可拆卸固定連接，第一伸縮桿130的另一端與第二支撐桿120的一端可拆卸固定連接，第二支撐桿120的另一端與第二連接件4連接；

第二固定架2包括第三支撐桿210、第四支撐桿220和第二伸縮桿230，第三支撐桿210的一端與第一連接件3連接，第三支撐桿210的另一端與第二伸縮桿230的一端可拆卸固定連接，第二伸縮桿230的另一端與第四支撐桿220的一端可拆卸固定連接，第四支撐桿220的另一端與第二連接件4連接。

還包括多個滑動牽引架5，所有的滑動牽引架5的一端與第一固定架1的頂部滑動連接，所有的滑動牽引架5的另一端與第二固定架2的頂部滑動連接。進一步的，滑動牽引架5的數量為兩個。

其中，還包括防護件6，任意一個滑動牽引架5的外壁上均設有防護件6。防護件6包括緩沖層61和防滑層62，緩沖層61設置在防滑層62和滑動牽引件之間。緩沖層61采用柔性材質，防滑層62采用防滑材質。

其中，還包括動力裝置7、傳動裝置8和固定套9，動力裝置7通過傳動裝置8和固定套9傳動連接，固定套9的內徑可調節。

傳動裝置8包括定滑輪81和鋼絲繩82，滑動牽引架5的兩端分別設有一 個定滑輪81，鋼絲繩82的一端與動力裝置7連接，鋼絲繩82的另一端依次穿過安裝在滑動牽引架5的兩端的定滑輪81與固定套9連接。動力裝置7包括配重器71或者遙柄72，配重器71的一端或遙柄72的一端與鋼絲繩82的另一端連接，遙柄72安裝在第一固定架1或第二固定架2上；還包括測力計83，鋼絲繩82的另一端與測力計83的一端連接，測力計83的另一端與固定套9連接。

配重器71包括配重瓶711和配重材712，配重材712填裝在配重瓶711內，配重瓶711的一端作為配重器71的一端與鋼絲繩82的另一端連接。

本實用新型的工作原理如下：

1、首先，根據患者的身高調節第一固定架1和第二固定架2的高度，通過固定件11固定，根據患者的體型調節兩個滑動牽引架5之間的間距；其次，患者站在兩個滑動牽引架5之間，通過雙手支撐在兩個牽引架上，患者通過地球引力的作用自然牽引拉伸，有效避免了牽引過程中的肌肉壓迫、骨骼損傷，實現了同時牽引腰椎和頸椎的目的，并在計時器10上設定好預計牽引的時間，當達到預定的時間時，計時器10發出滴滴聲提醒患者，有效防止了患者過度牽引。

滑動牽引架5上設有防護件6，防止患者在牽引過程中滑動牽引架5對腋下、胳膊、手等造成傷害。防護件6包括緩沖層61和防滑層62，緩沖層61起到緩沖的作用，緩沖了滑動牽引架5對人體的作用力，降低了意外事故對人體的傷害程度；防滑層62有效避免了因手滑而造成的意外傷害，提高了牽引器的安全使用性能。

2、當患者只需要進行頸椎牽引的時候，患者可以坐在凳子上，將頭部套在固定套9內，并調節固定套9的內徑，并在計時器10上設定好預計牽引的時間，當達到預定的時間時，計時器10發出滴滴聲提醒患者，有效防止了患者過度牽引。

患者可以通過旋轉遙柄72帶動鋼絲繩82運動，鋼絲繩82拽緊固定套9，當測力計83上顯示的牽引力達到適合于患者的力量時，停止搖動遙柄72，并將遙柄72固定，從而實現牽引頸椎的目的；當達到預定的時間時，松開遙柄72，并向反方向旋轉遙柄72，將鋼絲繩82松開，取下固定套9即可。

患者也可以在配重瓶711內添加適量的配重材712，將重量適當?shù)呐渲仄?1安裝在鋼絲繩82的另一端，測力計83測量配重器71的重量，通過配重器71的作用帶動鋼絲繩82拽緊固定套9，從而實現牽引頸椎的目的；當達到預定的時間時，分別取下配重器71和固定套9即可。

本實用新型不局限于上述最佳實施方式，本領域技術人員在本實用新型的啟示下都可得出其他各種形式的產品，但不論在其形狀或結構上作任何變化，凡是具有與本申請相同或相近似的技術方案，均落在本實用新型的保護范圍之內。
