本實用新型涉及一種醫用手術輔助器具，特別是公開一種減重手術患者腳部皮膚保護具。

背景技術：

在臨床上，需要手術的減重患者體重在300斤左右，由于手術時間長，患者體重較重，患者的局部組織受壓嚴重，造成血液循環不良，極易發生腳后跟壓瘡，引發醫療事故。

技術實現要素：

本實用新型的目的在于克服現有技術中存在的問題，提供一種結構簡單、有效防止患者腳后跟壓瘡的減重手術患者腳部皮膚保護具。

本實用新型是這樣實現的：一種減重手術患者腳部皮膚保護具，其特征在于：包括護具主體，所述護具主體包括第一支撐塊、第二支撐塊、第三支撐塊和第四支撐塊，所述第一支撐塊的一端與所述第二支撐塊的頭端相連，所述第一支撐塊的另一端與所述第三支撐塊的頭端相連，所述第四支撐塊位于所述第二支撐塊與第三支撐塊之間，所述第一支撐塊與第四支撐塊之間設有小腿置放空間或小腿置放置放凹槽，所述第四支撐塊與第二支撐塊的尾端、第三支撐塊的尾端之間形成腳跟放置空間或腳跟放置凹槽。

所述第二支撐塊與所述第三支撐塊的結構相同，所述第二支撐塊的頭端高度小于第二支撐塊的尾端高度。

所述第二支撐塊的側面形狀呈直角梯形。

所述第一支撐塊、第二支撐塊、第三支撐塊和第四支撐塊分別為軟墊。

所述第一支撐塊的頂面、第四支撐塊的頂面分別呈中間下凹的弧形面。

所述第二支撐塊、第三支撐塊上分別設有與所述小腿置放空間或小腿置放置放凹槽連同的透氣孔。

所述透氣孔內設有支撐管。

本實用新型的有益效果是：通過護具主體對患者的小腿部進行支撐，同時所述小腿置放空間或小腿置放置放凹槽用于保護小腿皮膚不受壓迫，減少血液循環不良的現象，患者的腳跟位于所述腳跟放置空間或腳跟放置凹槽內，能讓患者腳后跟騰空，有效防止患者腳后跟壓瘡。

附圖說明

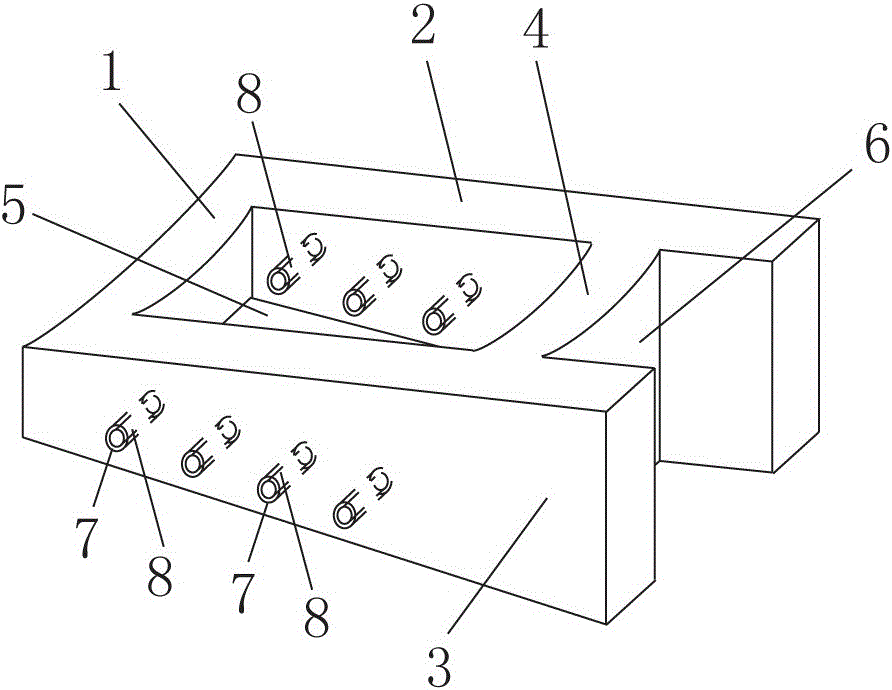

圖1是本實用新型結構示意圖。

圖2是本實用新型實施例一的結構示意圖。

其中：1、第一支撐塊；2、第二支撐塊；3、第三支撐塊；4、第四支撐塊；5、小腿置放空間；6、腳跟放置空間；7、透氣孔；8、支撐管。

具體實施方式

根據圖1，本實用新型包括包括護具主體，所述護具主體包括第一支撐塊1、第二支撐塊2、第三支撐塊3和第四支撐塊4，所述第一支撐塊1、第二支撐塊2、第三支撐塊3和第四支撐塊4分別為軟墊。所述第一支撐塊1的一端與所述第二支撐塊2的頭端相連，所述第一支撐塊1的另一端與所述第三支撐塊3的頭端相連，所述第四支撐塊4連于所述第二支撐塊2與第三支撐塊3之間，所述第一支撐塊1與第四支撐塊4之間設有小腿置放空間5或小腿置放置放凹槽，所述第四支撐塊4與第二支撐塊2的尾端、第三支撐塊3的尾端之間形成腳跟放置空間6或腳跟放置凹槽。

所述第二支撐塊2與所述第三支撐塊3的結構相同，所述第二支撐塊2頭端的高度小于第二支撐塊2尾端的高度。所述第二支撐塊2的側面形狀呈直角梯形。

實施例一：

根據圖2，所述第一支撐塊1的頂面、第四支撐塊4的頂面分別呈中間下凹的弧形面。所述第二支撐塊2、第三支撐塊3上分別設有與所述小腿置放空間5或小腿置放置放凹槽連同的透氣孔7。所述透氣孔7內設有支撐管8。其余結構如上述。
