本實用新型涉及一種面部加濕器，特別是指一種同時設置有紅外線輻射結構的人體面部加濕器。

背景技術：

面部加濕器是一種美容保健用具，其工作原理是利用微波振蕩或者其他方式將其中的水直接霧化，被霧化的水形成水霧從面部加濕器中噴出直接作用在人體的面部或者人體其他位置的皮膚上，噴射到人體皮膚上的水霧沿著皮膚上的毛孔滲入皮膚中以達到為人體面部或者其他位置皮膚直接補水的作用，但是就目前市面上出現的面部加濕器而言都只具備噴霧功能，這類傳統的面部加濕器的加濕美容效果往往不能達到最佳，而此是為傳統技術的主要缺點。

技術實現要素：

本實用新型所采取的技術方案是：一種紅外線人體面部加濕器，其包括本體、噴霧單元以及紅外線發射單元，該噴霧單元以及該紅外線發射單元一并設置在該本體中，該噴霧單元將水轉換為水霧向外噴射，該紅外線發射單元用以發射紅外線向外輻射，該噴霧單元包括噴霧口，該紅外線發射單元包括紅外線護理燈，該紅外線護理燈產生護理紅外線并向外輻射。

本實用新型將噴霧功能以及紅外線護理功能集為一身，在使用者利用本實用新型進行面部或者其他位置皮膚護理的時候能夠同時進行加濕護理以及紅外護理，在具體實施的時候，使用者也可以選擇單獨進行加濕護理或者紅外護理，其使用方法多樣，皮膚護理效率高且實施方便，便于人們使用。

在具體實施的時候，該噴霧口以及該紅外線護理燈同時設置在該本體上，該紅外線護理燈位于該噴霧口附近，通過這種結構設計能夠在使用者進行護理的時候在利用該噴霧口對皮膚進行加濕護理的同時通過該紅外線護理燈對同一位置的皮膚進行紅外護理，而紅外護理能夠使該位置皮膚的毛孔擴張進而提升加濕護理的效果，在具體實施的時候，該紅外線護理燈環設在該噴霧口四周。

該噴霧單元包括水箱、水箱連接頭以及霧化片，其中，該水箱一端部蓋設有水箱蓋，該水箱連接頭設置在該水箱的另一端部，該霧化片設置在水箱連接頭上，該霧化片對該水箱中的水進行霧化，該本體中還設置有電路板以及電池，在具體實施的時候，該水箱連接頭上設置有出水口，在該出水口位置處設置有卡環，該霧化片設置在該卡環中，該霧化片與噴霧環對接，該噴霧環的環口形成該噴霧口，在具體實施的時候，該電路板端部開設有套接口，該噴霧環穿設在該套接口中，在具體實施的時候，該電路板與該電池相互平行設置在該本體中以縮小整體產品的體積，在具體實施的時候，該本體上還設置有推控開關，在該噴霧口四周還設置有紅色、綠色指示燈。

本實用新型的有益效果為：本實用新型將噴霧功能以及紅外線護理功能集為一身，在使用者利用本實用新型進行面部或者其他位置皮膚護理的時候能夠同時進行加濕護理以及紅外護理，在具體實施的時候，使用者也可以選擇單獨進行加濕護理或者紅外護理，其使用方法多樣，皮膚護理效率高且實施方便，便于人們使用，該噴霧口以及該紅外線護理燈同時設置在該本體上，該紅外線護理燈位于該噴霧口附近，通過這種結構設計能夠在使用者進行護理的時候在利用該噴霧口對皮膚進行加濕護理的同時通過該紅外線護理燈對同一位置的皮膚進行紅外護理，而紅外護理能夠使該位置皮膚的毛孔擴張進而提升加濕護理的效果。

附圖說明

圖1為本實用新型的立體分解結構示意圖。

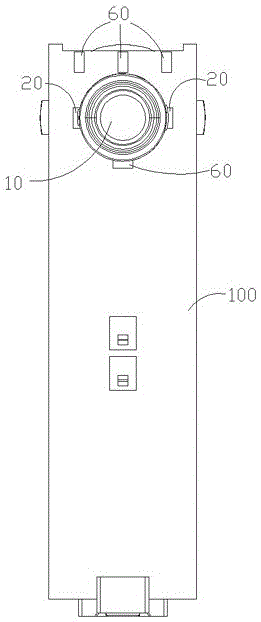

圖2為本實用新型噴霧口以及紅外線護理燈的位置示意圖。

圖3為本實用新型電路板以及電池的位置示意圖。

圖4為本實用新型電路板的側視圖。

具體實施方式

如圖1至4所示，一種紅外線人體面部加濕器，其包括本體100、噴霧單元以及紅外線發射單元，該噴霧單元以及該紅外線發射單元一并設置在該本體100中。

該噴霧單元將水轉換為水霧向外噴射，該紅外線發射單元用以發射紅外線向外輻射。

該噴霧單元包括噴霧口10，該紅外線發射單元包括紅外線護理燈20，該紅外線護理燈20產生護理紅外線并向外輻射。

本實用新型將噴霧功能以及紅外線護理功能集為一身，在使用者利用本實用新型進行面部或者其他位置皮膚護理的時候能夠同時進行加濕護理以及紅外護理，在具體實施的時候，使用者也可以選擇單獨進行加濕護理或者紅外護理，其使用方法多樣，皮膚護理效率高且實施方便，便于人們使用。

在具體實施的時候，該噴霧口10以及該紅外線護理燈20同時設置在該本體100上，該紅外線護理燈20位于該噴霧口10附近，通過這種結構設計能夠在使用者進行護理的時候在利用該噴霧口10對皮膚進行加濕護理的同時通過該紅外線護理燈20對同一位置的皮膚進行紅外護理，而紅外護理能夠使該位置皮膚的毛孔擴張進而提升加濕護理的效果。

在具體實施的時候，該紅外線護理燈20環設在該噴霧口10四周。

該噴霧單元包括水箱11、水箱連接頭12以及霧化片13，其中，該水箱11一端部蓋設有水箱蓋14，該水箱連接頭12設置在該水箱11的另一端部，該霧化片13設置在水箱連接頭12上，該霧化片13對該水箱11中的水進行霧化。

該本體100中還設置有電路板30以及電池40。

在具體實施的時候，該水箱連接頭12上設置有出水口121，在該出水口121位置處設置有卡環122，該霧化片13設置在該卡環122中，該霧化片13與噴霧環15對接，該噴霧環15的環口形成該噴霧口10。

在具體實施的時候，該電路板30端部開設有套接口31，該噴霧環15穿設在該套接口31中。

在具體實施的時候，該電路板30與該電池40相互平行設置在該本體100中以縮小整體產品的體積。

在具體實施的時候，該本體100上還設置有推控開關50，在該噴霧口10四周還設置有紅色、綠色指示燈60。
