本實用新型涉及一種醫療設備領域，特別是一種用于西林瓶配藥的輸液袋擠壓器件。

背景技術：

在現有的配藥技術領域，常常會涉及使用藥劑瓶如安瓿瓶或西林瓶進行配藥，安瓿瓶或西林瓶是用于盛裝藥液的小型玻璃容器，其結構包括瓶體和瓶頭，以及位于瓶體、瓶頭之間凹陷部分的瓶頸，容量一般為1～25ml，一般用于注射用藥液。

目前，對西林瓶的配藥，一般是手持西林瓶瓶身，注射針筒先從輸液袋內抽吸一部分藥液，然后再將注射針筒的針體插穿瓶蓋，向西林瓶?jī)?nèi)注射藥液，稀釋粉劑后，插入注射針筒將其藥液全部抽吸出來，針對這種西林瓶的配藥方法，都是利用手持安瓿瓶的方式，具有一定的危險性，而且容易滑落，效率也比較低下。

在需要大量西林瓶藥液配置的場合，為了減少人工勞動強度和危險性，開始采用配藥裝置進行配藥，具體方式是采用將輸液袋和西林瓶固定，然后采用導管連接兩個針體，兩個針體再分別連通安瓿瓶或西林瓶，由于需要將輸液袋內容易抽吸出來，才能注入西林瓶中將其粉劑稀釋，因此要么采用中轉容器抽吸的結構，外接氣泵，其結構比較復雜，連接比較麻煩；如果采用手動擠壓和放松輸液袋的方式，其又增加了配藥過程中的勞動強度，直接降低了配藥效率。

技術實現要素：

本實用新型的實用新型目的在于：針對現有技術中配藥裝置對西林瓶進行配藥時，在需要將輸液袋內藥液注入西林瓶時，采用人工擠壓輸液袋的方式提高了勞動強度、直接降低了配藥效率的問題，提供一種用于西林瓶配藥的輸液袋擠壓器件。

為了實現上述目的，本實用新型采用的技術方案為：

一種用于西林瓶配藥的輸液袋擠壓器件，包括氣囊，所述氣囊能夠彎曲并相連形成一個環形狀的容納腔，所述容納腔與輸液袋形狀適配，所述氣囊表面設有用于流體進出氣囊內腔的至少一個接口。

該用于輸液袋的擠壓器件，通過設置一個氣囊，氣囊能夠彎曲連接形成一個環形狀的容納腔，用于容納輸液袋，氣囊表面還設有接口，通過接口可以對氣囊內腔輸入氣體或液體，使氣囊的體積發生變化，進而使氣囊形成的容納腔體積增大或縮小，那么氣囊內腔的體積變化，就會對位于氣囊容納腔內的輸液袋產生擠壓或松壓的效果，輸液袋通過導管連通西林瓶，那么就會實現輸液袋對西林瓶注入藥液，或松壓時西林瓶?jī)?nèi)藥液方向流入至輸液袋，實現配藥；該擠壓器件結構簡單、操作方便，無需采用中轉容器連通輸液袋和西林瓶即可實現藥液注入或流出，優化了結構避免了交互感染，相對于手動擠壓輸液袋而言，其能夠?qū)崿F(xiàn)對輸液袋的自動擠壓或松壓，提高了配藥效率。

優選地，所述氣囊為平面結構件，其兩端分別設有便于首尾彎曲相連的扣合部件。

優選地，所述氣囊為一體成型的環形狀結構，形成的所述氣囊內腔也為環形狀結構，所述氣囊的環形狀內表面形成所述容納腔。

將氣囊設計為環形狀的結構，其圍成的空間作為容納腔，區別于平面形狀的氣囊再首尾相連形狀環形狀，其結構更加簡單，使用更加方便。

優選地，所述氣囊表面設有一個所述接口。

優選地，所述接口連通氣管以及氣泵，所述氣泵連接電機。

優選地，還包括支架，所述氣囊固定在所述支架上，所述氣泵和電機設于所述支架上。

優選地，所述接口設于所述氣囊上表面，所述氣泵和電機設于所述氣囊上方。

綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

1、本實用新型所述一種用于西林瓶配藥的輸液袋擠壓器件，通過設置一個氣囊，氣囊能夠彎曲連接形成一個環形狀的容納腔，用于容納輸液袋，氣囊表面還設有接口，通過接口可以對氣囊內腔輸入氣體或液體，使氣囊的體積發生變化，進而使氣囊形成的容納腔體積增大或縮小，那么氣囊內腔的體積變化，就會對位于氣囊容納腔內的輸液袋產生擠壓或松壓的效果，輸液袋通過導管連通西林瓶，那么就會實現輸液袋對西林瓶注入藥液，或松壓時西林瓶?jī)?nèi)藥液方向流入至輸液袋，實現配藥；該擠壓器件結構簡單、操作方便，無需采用中轉容器連通輸液袋和西林瓶即可實現藥液注入或流出，優化了結構避免了交互感染，相對于手動擠壓輸液袋而言，其能夠?qū)崿F(xiàn)對輸液袋的自動擠壓或松壓，提高了配藥效率；

2、本實用新型所述的配藥系統還包括有可擠壓輸液袋的擠壓部件，將氣囊設計為環形狀的結構，其圍成的空間作為容納腔，區別于平面形狀的氣囊再首尾相連形狀環形狀，其結構更加簡單，裝配輸液袋和取出輸液袋更加方便。

附圖說明：

圖1為現有采用的醫用輸液袋的結構示意圖；

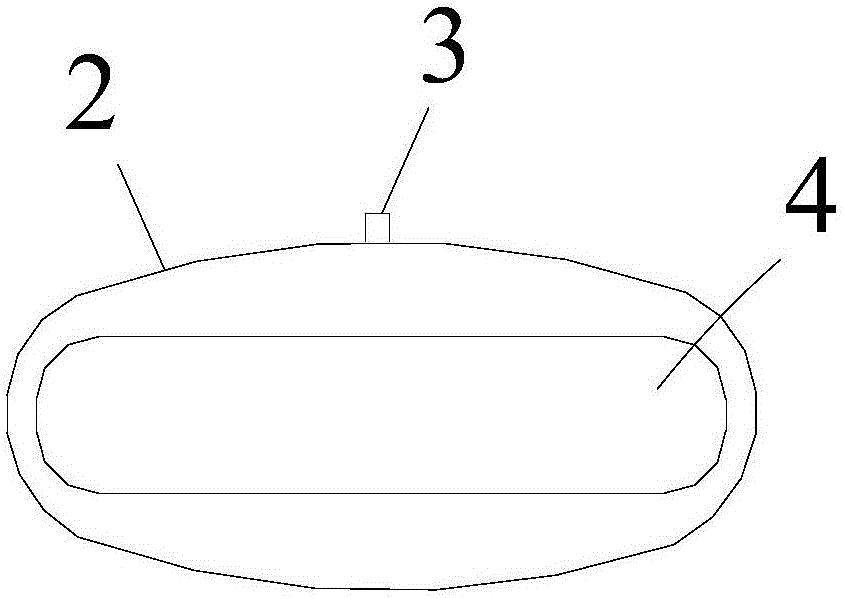

圖2為本實用新型所述一種用于西林瓶配藥的輸液袋擠壓器件的示意圖；

圖3為圖2中擠壓期間適配輸液袋時的示意圖；

圖4為圖3中氣囊抽氣時對輸液袋產生擠壓的示意圖；

圖5為本實用新型所述一種用于輸液袋的擠壓期間裝于支架上的示意圖。圖中標記：

1、輸液袋，2、氣囊，3、接口，4、容納腔，5、支架，6、氣管，7、氣泵，8、電機。

具體實施方式

下面結合附圖，對本實用新型作詳細的說明。

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖2-4所示，一種用于輸液袋1的擠壓器件，包括氣囊2，所述氣囊2能夠彎曲并相連形成一個環形狀的容納腔4，所述容納腔4與輸液袋1形狀適配，所述氣囊2表面設有用于流體進出氣囊2內腔的至少一個接口3。

需要說明的是，如圖1所述為現有常用的醫用輸液袋1，為軟質塑料結構，該輸液袋11的大小屬于國家標準，醫用軟輸液袋1的規格包括50、100、120、150、200、250、500、1000、1500和2000ml等，為了匹配對應的輸液袋1尺寸，只需要調整改變氣囊2的尺寸，使其氣囊2的容納腔4與輸液袋1大小適配即可。

上述的氣囊2為平面結構件，其兩端分別設有便于首尾彎曲相連的扣合部件，該扣合件可以選用魔術貼結構或者暗扣結構。此外，該氣囊2還可以為一體成型的環形狀結構，如圖2所示，其形成的氣囊2內腔也為環形狀結構，那么氣囊2的環形狀內表面形成容納腔4；將氣囊2設計為環形狀的結構，其圍成的空間作為容納腔4，區別于平面形狀的氣囊2再首尾相連形狀環形狀，其結構更加簡單，在放入輸液袋1和取出輸液袋1的時候更加快速、方便。

如圖5所示，本實施例選用氣囊2表面設有一個接口3，該接口3連通氣管6以及氣泵7，氣泵7連接電機8。為了便于使用，該擠壓器件還包括支架5，將氣囊2底部固定在支架5上，氣泵7和電機8設于支架5上，進一步的，為了便于判斷，將接口3設于氣囊2上表面，氣泵7和電機8設于氣囊2上方。

該用于輸液袋1的擠壓器件，通過設置一個氣囊2，氣囊2能夠彎曲連接形成一個環形狀的容納腔4，用于容納輸液袋1，氣囊2表面還設有接口3，通過接口3可以對氣囊2內腔輸入氣體或液體，使氣囊2的體積發生變化，進而使氣囊2形成的容納腔4體積增大或縮小，那么氣囊2內腔的體積變化，就會對位于氣囊2容納腔4內的輸液袋1產生擠壓或松壓的效果，輸液袋1通過導管連通西林瓶，那么就會實現輸液袋1對西林瓶注入藥液，或松壓時西林瓶?jī)?nèi)藥液方向流入至輸液袋1，實現配藥；圖4中為氣囊2被抽氣時對輸液袋1產生擠壓的示意圖，其中實線箭頭為氣流從氣囊2內腔流出的方向，虛線箭頭為氣囊2受負壓而被壓縮的方向示意圖。

該擠壓器件結構簡單、操作方便，無需采用中轉容器連通輸液袋1和西林瓶即可實現藥液注入或流出，優化了結構避免了交互感染，相對于手動擠壓輸液袋1而言，其能夠?qū)崿F(xiàn)對輸液袋1的自動擠壓或松壓，提高了配藥效率。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
