本實用新型涉及一種骨科用醫療器械，尤其是一種用于注入骨水泥的加壓骨水泥推進器。

背景技術：

在人工關節置換手術中，骨水泥已被廣泛應用，其中骨水泥的攪拌和注射過程是手術的關鍵。現有的骨水泥注射裝置多為由注射管、活塞和推桿組成的結構，活塞位于注射管內，推桿與活塞相連接，攪拌均勻的骨水泥從攪拌器抽入注射器中后，手持推桿推動活塞在注射管內移動，以進行注射操作。這種結構的缺點是，操作者手持推桿進行操作時，需一只手握住注射管，另一只手手持推桿，推動推桿的施力方向向前，故較難掌握，很容易力度過大或過小，無法很好的進行勻速注射。且使用高粘度骨水泥或骨水泥快要凝固時，由于骨水泥非常粘稠，會無法推動進行注射。

技術實現要素：

本實用新型所要解決的技術問題是提供一種結構簡單、操作方便快捷、容易控制、可勻速注射、施加壓力大的加壓骨水泥推進器。

本實用新型解決上述問題所采用的技術方案是：該加壓骨水泥推進器包括骨水泥筒、活塞和活塞桿，活塞可移動地位于骨水泥筒內，且活塞的外側壁與骨水泥筒的內側壁緊密貼合，其結構特點是還包括通過第一鉚釘活動連接的固定手柄和活動手柄，其中固定手柄由一體結構的連接部和固定部組成，活動手柄在靠近第一鉚釘?shù)囊欢诉€設有第二鉚釘；骨水泥筒固定于連接部內，活塞桿的一端與活塞固定連接，其另一端依次套裝有第一彈簧和第一彈片并伸出連接部外，第一彈片的上端抵靠在連接部上，其下端抵靠在第二鉚釘上，第一彈簧的一端抵靠在連接部上，其另一端抵靠在第一彈片上。

本實用新型所述活塞桿伸出連接部外的一端在其位于連接部外的部分還依次套裝有第二彈簧和第二彈片，第二彈片的上端抵靠在連接部上，第二彈簧的一端抵靠在連接部上，其另一端抵靠在第二彈片上。

本實用新型還包括注射導管和注射嘴，注射導管和骨水泥筒通過第一螺紋套固定連接，注射嘴和注射導管通過第二螺紋套固定連接。

本實用新型所述活塞桿伸出連接部外的一端的尾部設有推進端頭。

本實用新型與現有技術相比，具有以下有益效果：采用活動連接的固定手柄和活動手柄作為推動活塞在骨水泥筒內移動的推力裝置，由于握緊活動手柄時施力方向向使用者方向，力度容易掌握，且每握緊一次活動手柄，活塞在骨水泥筒內移動的距離相同，因此骨水泥的注射量容易控制，可進行勻速注射；且由于對骨水泥施加的壓力較大，即使使用高粘度骨水泥或骨水泥快要凝固時，也可以進行注射。

附圖說明

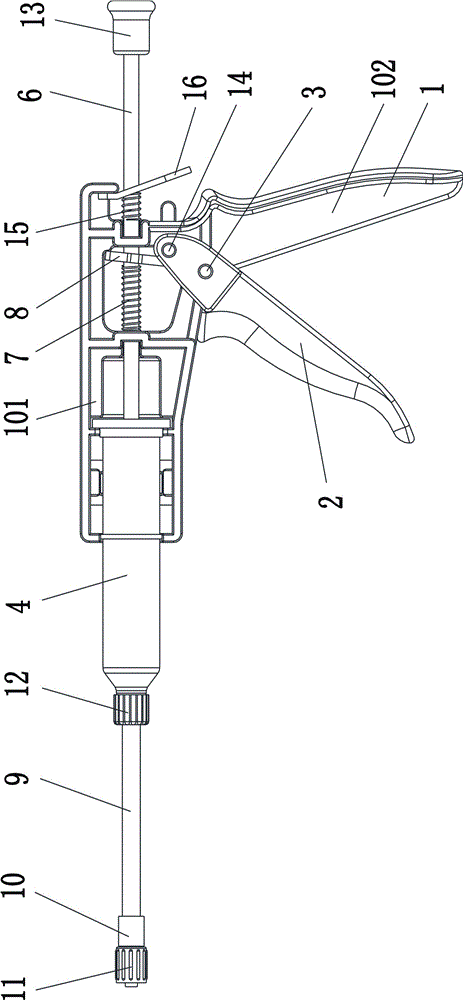

圖1為本實用新型的主視圖。

圖2為本實用新型的后視圖。

圖3為圖2的剖視圖。

具體實施方式

參見圖1-圖3，本實施例包括固定手柄1、活動手柄2、骨水泥筒4、活塞5、活塞桿6、注射導管9和注射嘴10，注射導管9和骨水泥筒4通過第一螺紋套11固定連接，注射嘴10和注射導管9通過第二螺紋套12固定連接；活塞5可移動的位于骨水泥筒4內，且活塞5的外側壁與骨水泥筒4的內側壁緊密貼合。固定手柄1和活動手柄2通過第一鉚釘3活動連接，其中固定手柄1由一體結構的連接部101和固定部102組成，活動手柄2在靠近第一鉚釘3的一端還設有第二鉚釘14。骨水泥筒4固定于連接部101內，活塞桿6的一端與活塞5固定連接，其另一端依次套裝有第一彈簧7和第一彈片8并伸出連接部101外，第一彈片8的上端抵靠在連接部101上，其下端抵靠在第二鉚釘14上，第一彈簧7的一端抵靠在連接部101上，其另一端抵靠在第一彈片8上。活塞桿6伸出連接部101外的一端在其位于連接部101外的部分還依次套裝有第二彈簧15和第二彈片16，第二彈片16的上端抵靠在連接部101上，第二彈簧15的一端抵靠在連接部101上，其另一端抵靠在第二彈片8上。活塞桿6伸出連接部101外的一端的尾部設有推進端頭13。

使用時，將攪拌好的骨水泥灌入骨水泥筒4內，然后一手握住骨水泥筒4，另一手握住固定手柄1的固定部102和活動手柄2，握緊固定部102和活動手柄2時，活動手柄2向固定部102方向轉動，隨著活動手柄2的轉動，第二鉚釘14推動第一彈片8向骨水泥筒4方向移動并壓縮第一彈簧7；第一彈片8推動活塞桿6向注射嘴10方向移動，活塞桿6推動活塞5在骨水泥筒4內向注射嘴10方向移動，骨水泥經注射導管9從注射嘴10流出。接著放松固定部102和活動手柄2，第一彈簧7回復，第一彈片8也回復到原位，活塞桿6不再向注射嘴10方向移動。重復以上握緊和放松固定部102和活動手柄2的操作，即可勻速的進行骨水泥注射，直至活塞5在骨水泥筒4內移動到盡頭。此時，一手向活動手柄2方向推動第二彈片16至第二彈片16與活塞桿6互相垂直，第二彈簧15被壓縮，另一手向推進端頭13方向拉動活塞桿6，將活塞桿6拉直原位，可重新將骨水泥灌入骨水泥筒4內再次進行注射。松開第二彈片16，第二彈簧15回復，第二彈片16也回復到原位。
