本實用新型涉及眼科手術器械，一種眼前節手術用開瞼器。

背景技術：

眼前節手術，例如常見的白內障、青光眼手術，需要將眼瞼用開瞼器撐開，將眼球前弧面露出并充分暴露角膜，用30°眼前節手術刀切開角膜。因為在眼球上選擇切口位置關系到散光度，所以切口位置會視患者情況而定。之前的開瞼器結構是：整體形狀是鑷子，兩長柄一端分別固定弧形板，兩長柄另一端結合為一體，柄端應用旋鈕調節并鎖定兩柄間距離。這種開瞼器的不足之處是：1、撐開眼瞼并與眼瞼結合的部分是不銹鋼板，在一定程度上會限制手術刀的操作角度，尤其會影響上方角膜緣及鞏膜(非常常見的眼前節操作區)的手術操作；2、兩長柄是沿中心線漸合，柄長且在眼框部放置角度固定，有礙術中操作。

技術實現要素：

本實用新型的目的是提供一種眼前節手術用開瞼器，框架支撐、平行鎖定，內眥及外眥側瞼緣間距離無差異，充分保障了術野開闊。

這種眼前節手術用開瞼器，包括兩個疊弧部、各自的支撐桿，其特征在于各個疊弧框架的大徑弧緩曲線位均與兩曲柄前端固定，固定后小徑弧在曲柄弧線延長區內；兩曲柄后部垂直安裝兩平行支撐桿，兩支撐桿上均有滑套，并且其一支撐桿上有鎖定螺母。

本設計的這種眼前節手術用開瞼器的優點是：1.疊弧框架替換了傳統的不銹鋼板，框架中空弧形疊部，方便手術操作，特別上方角膜緣及鞏膜切口的制作；2.疊弧框架不僅解決了妨礙術中切口部位選擇的問題，還減少了手術器具與瞼緣及瞼結膜的接觸面積，減少副損傷。3.雙平行滑桿及平行支撐桿的設計可使上下瞼緣平行撐開，內眥及外眥側瞼緣間距離無差異，充分保障了術野開闊。4.該開瞼器輕便、靈巧，在眼框外放置穩定，使用方便、快捷。

附圖說明

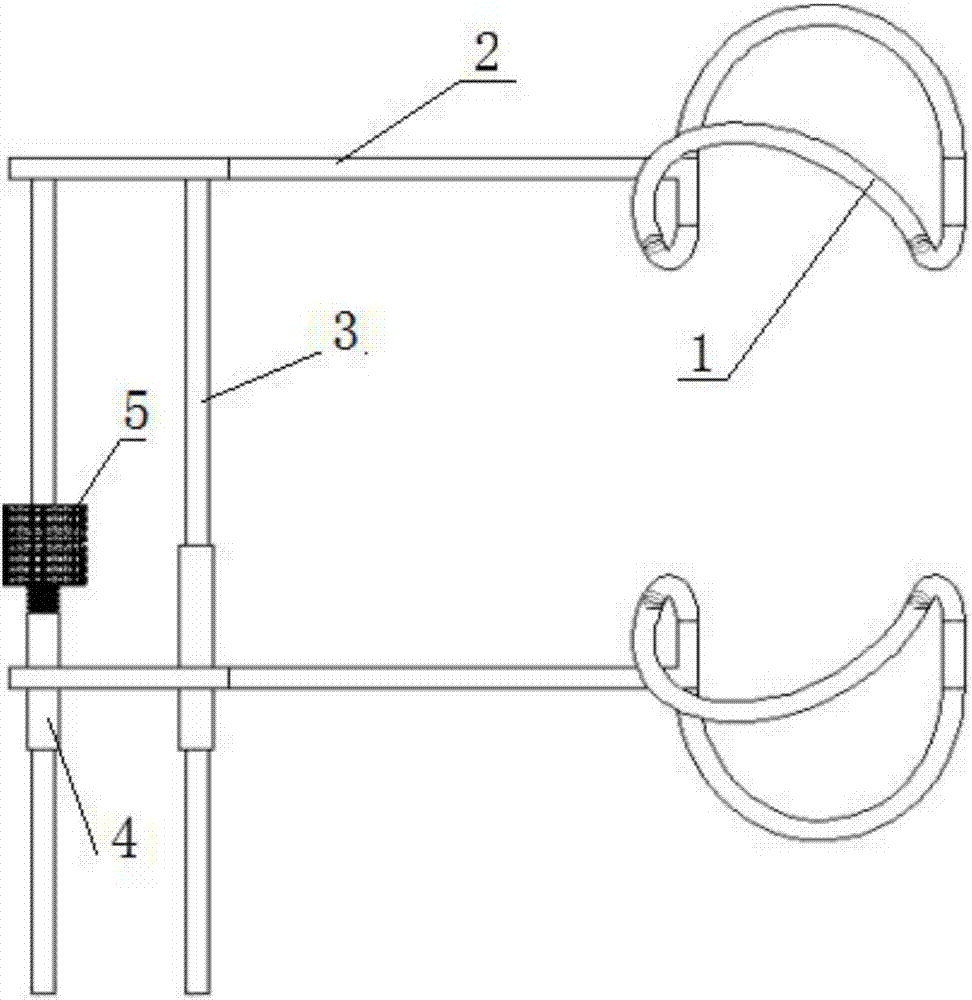

圖1是本眼前節手術用開瞼器的立體示意圖；

圖2是眼前節手術用開瞼器的俯視圖；

圖3是眼前節手術用開瞼器的主視圖；

圖4是眼前節手術用開瞼器的右視圖。

具體實施方式

本設計的眼前節手術用開瞼器，見圖1、2，包括兩個疊弧部、各自的支撐桿，其特征在于各個疊弧框架1的大弧緩曲線位a均與兩曲柄2前端固定，兩曲柄2后部垂直安裝兩平行支撐桿3，兩支撐桿3上均有滑套4，并且其一支撐桿3上有鎖定螺母5。

見圖3，兩個曲柄2為形狀相同的片狀體，一半長向彎且窄，為前端，另一半寬向近末端有并列孔；其一為透孔，透孔直徑與滑套4外圓相等，固定滑套4；另一為盲孔，固定兩支撐桿3起端。

兩支撐桿3長度相等、一端直徑相等，另一端直徑分別有不等的削弧，用于滑套4止口。

圖2、4中可見疊弧框架1形狀為：框架由兩個半徑不等弧線疊加成環，并小徑弧在內折彎接續大徑弧；兩個疊弧框架1相向圓心放置后，在對稱的大徑弧一側確定緩曲線位a與曲柄2固定；固定后小徑弧在曲柄2弧線延長區內。

使用時，將開瞼器的曲柄2弧線向下把持，再把疊弧框架1小間距相向插入眼瞼內，拉開兩曲柄2，并鎖緊鎖定螺母5，其相向的圓心空缺留出空間給眼球；曲柄2的弧度與眼框外臉頰弧度相符，支撐桿3服帖地落在臉頰上。
