本實用新型涉及一種全智能物理療法降血壓人體保健理療床。

背景技術：

拍打筋脈的點穴機(點穴儀)用于對人體穴位進行按壓，以緩解治療高血壓等癥狀。現有點穴機體積較小，通過手持并移動點穴機就可以對人體不同穴位進行穴位按壓，存在的問題時，在一個理療時段如60分鐘內，一直手持點穴機，容易產生疲勞，并且手臂需要變換位置以對不同穴位進行按壓，進一步增加了手臂的疲勞程度。

技術實現要素：

針對現有技術存在的不足，本實用新型要解決的技術問題是提供一種全智能物理療法降血壓人體保健理療床，該理療床可以夾持并移動打筋拍脈的點穴機，無需人工手持點穴機，就實現可對不同穴位就行按壓。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種全智能物理療法降血壓人體保健理療床，包括床架，所述床架上設有可沿其前后移動的理療架，所述理療架上設有可安裝點穴機的安裝塊。

進一步地，所述理療架上設有可沿其上下移動的升降架，所述安裝塊位于升降架上。

進一步地，所述安裝塊可在升降架上左右移動。

進一步地，所述床架包括固定架和擺動架，所述理療架在固定架上前后移動，所述擺動架與固定架之間鉸接，并可擺動收折于固定架上方。

進一步地，所述床架上設有第一伺服電機，所述第一伺服電機通過第一傳動機構驅動理療架前后移動。

進一步地，所述理療架上設有第二伺服電機，所述第二伺服電機通過第二傳動機構驅動升降架上下移動。

進一步地，所述升降架上設有第三伺服電機，所述第三伺服電機通過第三傳動機構驅動安裝塊左右移動。

進一步地，所述第一、二、三傳動機構為皮帶傳動或滾珠絲杠傳動。

本實用新型的有益效果：

1、本實用新型的全智能物理療法降血壓人體保健理療床，點穴機安裝在理療架的安裝塊上，安裝塊隨理療架前后移動從而對臥于床架的人體進行不同穴位的按壓，提高了操作便利性，避免手臂因夾持點穴機而產生的疲勞；

2、本實用新型的全智能物理療法降血壓人體保健理療床，還可以驅動拍打筋脈點穴機上下和左右移動，進一步增加了點穴機移動的靈活性，在人體在床架上不動的情況下可以對不同位置的穴位進行按壓，適應性更強。

附圖說明

圖1為本實用新型一種理療床的立體示意圖；

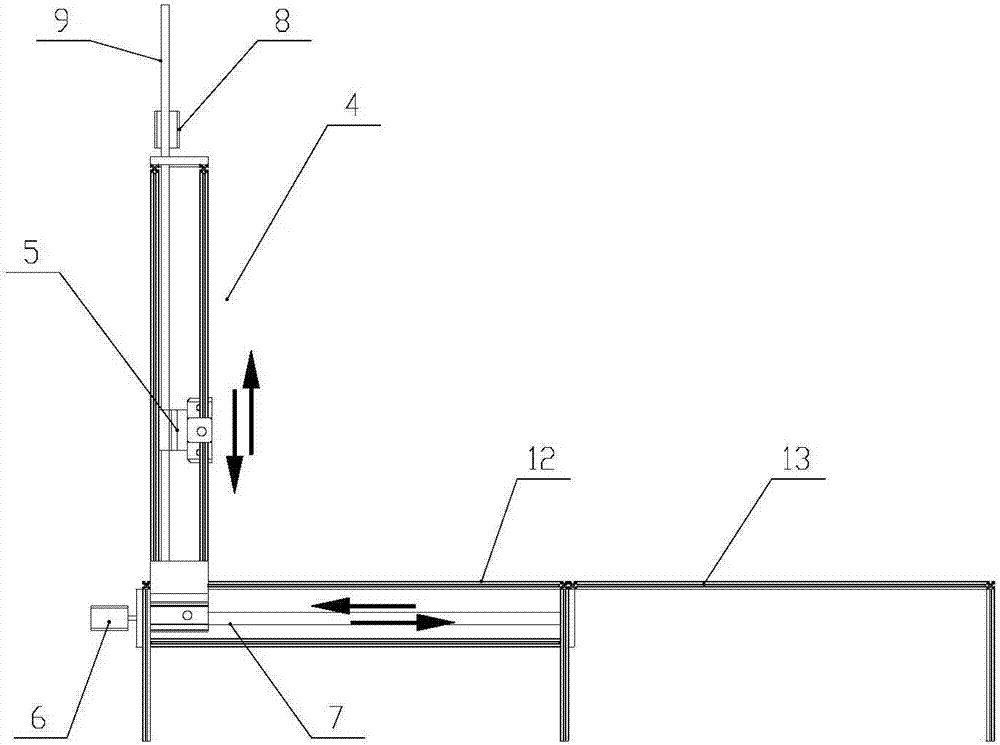

圖2為本實用新型一種理療床的主視示意圖；

圖3為本實用新型一種理療床的左視示意圖；

圖4為本實用新型一種理療床的立體示意圖(擺動架擺動至固定架上方)；

圖中：1-床架、2-理療架、3-安裝塊、4-門型架、5-升降架、6-第一伺服電機、7-第一傳動機構、8-第二伺服電機、9-第二傳動機構、10-第三伺服電機、 11-第三傳動機構、12-固定架、13-擺動架。

具體實施方式

本實用新型中的“前后”指的是床架長度方向，“左右”指的是床架寬度方向，“上下”指的是床架高度方向。

請參閱圖，本實用新型的全智能物理療法降血壓人體保健理療床，包括床架 1，所述床架1上設有可沿其前后移動的理療架2，理療架2上設有安裝塊3，點穴機可通過螺栓連接和卡接在安裝塊3上。人體仰臥或俯臥于床架1上，點穴機在安裝塊3上并可隨理療架2在人體頭部與腳部之間移動，從而可以對不同部位進行穴位按壓。

理療架2包括門型架4和可沿門型架4上下滑動的升降架5，門型架4沿床架前后滑動，安裝塊3位于升降架5上隨升降架5升降，安裝塊3上的點穴機可以隨安裝塊3升降，從而可以對不同高度位置上的穴位或者對按壓深度要求不同的穴位進行按壓。為了對人體橫向進行自動按壓，安裝塊3可在升降架5上左右移動。

床架1上設有第一伺服電機6，第一伺服電機6通過第一傳動機構7驅動理療架2前后移動。

理療架2上設有第二伺服電機8，第二伺服電機8通過第二傳動機構9驅動升降架5上下移動。

升降架5上設有第三伺服電機10，第三伺服電機10通過第三傳動機構11 驅動安裝塊3左右移動。

第一、二、三傳動機構7、9、11為帶傳動或滾珠絲杠傳動。

為了節省空間，床架1包括固定架12和擺動架13，理療架2在固定架12 上前后移動，擺動架13與固定架12之間鉸接，不使用時，擺動架13可向上擺動并收折于固定架12上方。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點, 對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
