本實用新型涉及內置式導尿管、導入套管、導出套管，具體涉及一種根據人體膀胱內壓力變化引流控制尿液導出的裝置，屬于醫療器械技術領域。

背景技術：

臨床上有許多因腦血管、脊髓血管疾病引發的截癱、偏癱患者，以及昏迷患者、高位截癱患者等等，他們大部分伴有排尿方面的障礙，而留置導尿成為解決上述患者排尿障礙的常用手段。傳統留置導尿使用的導尿裝置由插入尿道的貫通式導尿管和導尿管下端連接的尿袋組成。導尿管持續不斷的將膀胱內的尿液導出，導致膀胱內無法形成正常的膀胱內壓，患者的逼尿肌和膀胱內括約肌長時間處于廢用狀態，無法利用低壓儲尿和低壓排尿的控尿原理保護整個尿路系統，而且貫通式導尿管從人體膀胱內部直接引出體外，加大了人體膀胱的感染風險，長期使用貫通式導尿管會產生以下幾個風險：

1.導尿管持續引流使患者膀胱長時間缺乏充盈狀態，容易導致膀胱壁粘連；

2.導尿管持續引流使膀胱與外界壓力梯度減小，為了保證引流通暢常常需增大管壁外徑、硬度等，導致患者尿道粘膜受壓并發生缺血性損傷；

3.導尿管持續引流使膀胱的神經感受器產生適應性改變，不能感知膀胱內尿液充盈并完成排尿反射，發生尿潴留；

4.導尿管引流尿液的同時，導尿管外壁的細菌會發生逆向感染泌尿系統；

5.導尿管利用球囊固定在人體膀胱頸部處，長時間的壓迫導致患者膀胱頸部發生缺血性損傷；

6.為了避免導尿管漏尿的現象，往往選擇較大型號的導尿管，這樣會導致患者尿道粘膜受壓并發生缺血性損傷，尤其對于狹窄的膜部尿道，為尿道外傷易損部位，更容易受壓迫。

為解決上述技術問題，中國專利公開號CN102405033公開了一種排尿控制裝置，包括磁力控制的上游制止構件，下游制止構件以及支承構件，所述支承構件在膀胱內展開并能夠在尿道內保持排尿控制裝置處于穩定位置，所述上游制止構件和下游制止構件利用磁力吸引打開或者關閉球閥，控制人體排尿，該裝置通過腹壓調節開始排尿時的膀胱內壓，使人體控制自主排尿，解決了傳統導尿管持續引流帶來的技術問題，但該裝置的支承構件持續壓迫膀胱頸部，容易導致患者膀胱頸部發生缺血性損傷。

中國專利公開號CN203694361公開了一種男用內置式自控導尿管，包括位于膀胱頸部的導尿管膨出卡部和位于男性前列腺尖部的遠端膨出卡部，所述導尿管膨出卡部卡壓于膀胱腔內，所述遠端膨出卡部防止導尿管滑入膀胱腔內，兩者用于固定導尿管位于人體尿道內部。該內置式自控導尿管還設有磁力控制的磁性尿控開關，用于控制導尿通路的打開與關閉，該裝置解決了傳統導尿管持續引流帶來的技術問題，但同樣對人體膀胱頸部具有壓迫的弊端。

中國專利公開號CN2478610公開了一種前列腺局部治療導管，包括管體和管腔，管體由尿道球部氣囊管腔、膀胱氣囊管腔、導尿腔和治療腔構成四腔，管體上有兩個氣囊，氣囊充氣后分別卡在膀胱口內和尿道球部，使導管固定不動，該裝置同樣對人體膀胱頸部具有壓迫的弊端。

在非專利文獻“留置氣囊導尿管不適28例原因分析與護理”(選自“齊魯護理雜志”2007年19期)一文中，公開了在使用氣囊導尿管時，導尿管氣囊內壓力過高，對膀胱頸部及尿道口壓力過大，以致膀胱痙攣，患者疼痛不適，有欲排尿的感覺，上述文獻進一步證明留置氣囊導尿管對人體膀胱頸部具有持續壓迫的弊端。

在非專利文獻“留置導尿管致尿道損傷原因分析及對策”(選自“海南醫學”2009年第20卷第3期)一文中，公開了近年來的臨床留置氣囊導尿管致尿道損傷的原因，其中尿管太粗對尿道粘膜造成的機械性損傷所占比例較大，該文獻進一步證明留置氣囊導尿管對人體尿道粘膜具有壓迫的弊端。

由于傳統導尿裝置存在的諸多弊端，根據男性尿道特殊的生理性結構，醫療器械研發人員亟需設計一種不僅可以穩定固定導尿管于人體尿道內部，而且不壓迫尿道內壁以及膀胱頸部的導尿裝置。

技術實現要素：

本實用新型提供一種安全可靠的導尿裝置，不僅可以穩定固定導尿管于人體尿道內部，而且解決傳統導尿裝置存在的諸多技術問題。

為了實現上述目的，一種內置式導尿管，包括：導尿管，所述導尿管呈兩端開口內部中空的管狀，其內部中空為導尿腔，一端設有進尿口，另一端設有出尿口，該導尿管位于男性生理尿道內，包括位于男性前列腺部尿道內的前列腺部部分，位于男性膜部尿道內的膜部部分和位于男性球部尿道內的球部部分,所述導尿管的進尿口位于膀胱頸部或膀胱腔內，出尿口位于男性球部尿道內或位于男性陰莖部尿道內；控制閥，所述控制閥位于導尿管球部部分至出尿口之間的導尿管導尿腔內，當控制閥處于打開狀態時，由進尿口進入的尿液通過控制閥流動至出尿口，并由尿道外口排出；所述前列腺部部分管壁外表面設有至少一個向外凸出的前列腺部凸起，所述球部部分管壁外表面設有至少一個向外凸出的球部凸起，所述前列腺部凸起和球部凸起以及連同二者之間的導尿管，在男性生理尿道內呈彎曲的啞鈴狀，使導尿管固定于尿道內，防止導尿管位移。

所述男性尿道起于膀胱頸部的尿道內口，貫穿前列腺、尿生殖膈、陰莖，止于陰莖頭的尿道外口，全長20cm左右，包括前尿道和后尿道，所述前尿道分為三部分：陰莖頭部尿道、陰莖體部尿道、球部尿道。其中陰莖頭部尿道長約2-3cm，周徑約2.1-2.7cm；陰莖體部尿道長約7-9cm，周徑約2.7-3.3cm；球部尿道管腔較寬大，長約4-5cm，周徑約3.3-3.6cm。所述后尿道分為兩部分：膜部尿道和前列腺部尿道，其中膜部尿道是除了尿道外口外最狹窄的部位，長約1.5-2cm，周徑約2.7cm；前列腺部尿道管腔呈梭形，是尿道最寬的部分，長約3-4cm，周徑約4.5cm，其中所述前列腺部尿道的尿道內口位于膀胱頸部或延伸至膀胱腔內。上述周徑是指周長，用軟尺圍繞尿道一周測到的長度就是周徑。所述男性尿道全程有兩處生理性彎曲：恥骨下彎曲和恥骨前彎曲，其中恥骨下彎曲從尿道內口至陰莖懸韌帶固定區域，包括前列腺部尿道、膜部尿道及球部尿道近段，彎曲角度在93°左右。男性尿道全程有三處生理性狹窄：縱行裂隙狀的尿道外口，細管狀的膜部尿道和膀胱頸部肌肉所包繞的尿道內口。男性尿道全程有三個生理性膨大：即舟狀窩、球部尿道和前列腺部尿道。

為了防止導尿管在導入或導出男性尿道內時，給男性生理尿道內壁造成不適感，所述導尿管采用柔軟、舒適、彈性好、易于形變、無異味，且組織相容性好的材質制成。所述導尿管不貫穿整個男性生理尿道，其長度小于男性尿道長度，優選地，止于球部尿道，主要用于切斷外界細菌逆行感染的通道，避免外界細菌通過導尿管外壁逆行感染泌尿系統，大大降低感染風險。所述導尿管適形于男性尿道生理結構，該導尿管充分利用了男性尿道中兩個生理性膨大、一處生理性狹窄和一處生理性彎曲，即前列腺部尿道、球部尿道、膜部尿道和恥骨下彎曲的生理特征，所述膜部尿道位于前列腺部尿道和球部尿道之間，膜部尿道是除尿道外口外最狹窄的部位，狹窄的膜部尿道阻止位于前列腺部尿道內導尿管前列腺部部分的前列腺部凸起滑入膜部尿道內，進而防止導尿管從男性尿道內脫出。同樣，狹窄的膜部尿道阻止位于球部尿道內導尿管球部部分的球部凸起滑入膜部尿道內，進而防止導尿管滑入膀胱腔內。所述前列腺部凸起和球部凸起不僅使導尿管穩定固定于男性尿道內，而且避免了傳統導尿裝置為了保證引流通暢需增大管壁外徑、硬度等，導致的患者尿道粘膜受壓并發生缺血性損傷，還避免了傳統導尿裝置利用球囊固定在人體膀胱頸部，長時間壓迫膀胱頸部，導致患者膀胱頸部發生缺血性損傷和膀胱痙攣等不適癥狀。另外，由于恥骨下彎曲位于男性尿道內口至陰莖懸韌帶固定區域之間，包括前列腺部尿道、膜部尿道及球部尿道近段，彎曲角度在93°左右，該導尿管充分利用男性尿道生理特征，位于所述前列腺部凸起和球部凸起二者之間的導尿管易于形變彎曲，使前列腺部凸起、球部凸起以及連同二者之間導尿管在男性生理尿道內呈彎曲的啞鈴狀，彎曲狀的導尿管不僅有利于阻止導尿管進入膀胱腔內，而且還有利于阻止導尿管從尿道內脫出。所述前列腺部凸起可以為導尿管前列腺部部分管壁向外膨隆形成的梭形狀凸起或圓柱狀凸起，所述前列腺部凸起上還可以設有向外凸出的點狀凸點或環形狀凸起，通過點狀或環狀接觸，減少導尿管前列腺部部分與男性前列腺部尿道內壁接觸面積，進一步減輕對男性前列腺部尿道的壓迫。此外，為了使導尿管順利導入男性尿道內，所述前列腺部凸起還可以為囊體，將導尿管導入至正確位置后，向囊體內充入流體，充盈后囊體外輪廓呈梭形狀、球形狀、環形狀、圓柱狀中的一種，固定導尿管于尿道內。所述球部凸起可以為導尿管球部部分管壁向外膨隆形成的球形狀凸起或圓柱狀凸起，該球部凸起上還可以設有向外凸出的點狀凸點或環形狀凸起，通過點狀或環狀接觸，減少導尿管球部部分與男性球部尿道內壁接觸面積，減輕對男性球部尿道的壓迫。為了使導尿管順利導入男性尿道內，所述球部凸起還可以為囊體，將導尿管導入至正確位置后，向囊體內充入流體，充盈后囊體外輪廓呈球形狀、環形狀、圓柱狀中的一種，固定導尿管于尿道內。所述導尿管球部部分可以延伸至男性陰莖部尿道內，位于男性陰莖部尿道內的導尿管為陰莖部部分。所述前列腺部凸起和球部凸起還具有將尿道撐開的作用，解決尿道狹窄以及前列腺腫大導致排尿困難的問題。所述導尿管膜部部分位于前列腺部部分和球部部分之間，該膜部部分外徑小于前列腺部部分和球部部分的外徑。所述正確位置是導尿管進尿口位于膀胱頸部或膀胱腔內，導尿管前列腺部部分位于男性前列腺部尿道內，導尿管膜部部分位于男性膜部尿道內，導尿管球部部分位于男性球部尿道內，導尿管出尿口位于男性球部尿道內或位于男性陰莖部尿道內。所述進尿口為導尿腔在導尿管前列腺部部分以上設置的開口，所述出尿口為導尿腔在導尿管球部部分或在陰莖部部分上設置的開口。所述控制閥通過磁性牽引控制開關，為了便于體外控制，所述控制閥位于導尿管球部部分至出尿口之間的導尿管的導尿腔內，因為導尿管球部部分至出尿口之間的導尿管比導尿管其他部分要靠近體外。為了不影響尿液通暢性，所述控制閥位于導尿管球部部分球部凸起的導尿腔內，因為導尿管球部部分球部凸起的導尿腔比導尿管其他部分的導尿腔要寬大。

所述導尿管膜部部分至少一部分管壁外表面向內凹陷形成膜部凹陷，所述膜部凹陷位于狹窄的男性膜部尿道內部，在所述導尿管前列腺部凸起和球部凸起之間，該膜部凹陷有助于導尿管在尿道內彎曲，減輕對男性膜部尿道的過盈壓迫。所述膜部凹陷可以為導尿管膜部部分管壁內凹弧形狀，導尿管膜部部分管壁還可以設有點狀凹點或環形狀凹槽。根據男性尿道生理特征，膜部尿道是除尿道外口外最狹窄的部位，所以導尿管通過膜部尿道時，比較困難，需呈彎曲狀。傳統留置導尿管呈同徑的管狀，為了避免漏尿的現象，往往需增大導尿管管壁外徑，導尿管整體管路外徑的增大，不僅使導尿管通過膜部尿道時不容易彎曲，而且對狹窄的膜部尿道造成過盈壓迫。為了減輕對男性膜部尿道壓迫和順利通過膜部尿道，所述導尿管膜部部分適形于男性膜部尿道彎曲，并且設置膜部凹陷，所述膜部凹陷使導尿管膜部部分管壁外徑小于或等于膜部尿道內徑，避免對膜部尿道的過盈壓迫。具體地，所述導尿管膜部部分呈細管狀，細管狀膜部部分更易于形變彎曲，并適形于男性膜部尿道。

所述導尿管還包括監測部分，所述監測部分與導尿管連接，位于膀胱腔內部，包括壓力傳感器，溫度傳感器，處理器，無線發射模塊和電源。所述監測部分還包括殼體和顯示設備，所述壓力傳感器，溫度傳感器，處理器，無線發射模塊和電源容納于殼體內部，所述殼體位于導尿管進尿口處，該殼體與導尿管采用插接、螺紋連接、卡扣式連接等可拆卸式連接方式連接，或者采用醫用級粘接劑粘接固定在一起。所述壓力傳感器實時監測膀胱腔內的尿液壓力數據，為了保證壓力傳感器監測數據不受尿液本身、尿液中的血塊和尿液中的結石的影響，所述壓力傳感器表面設有邵氏硬度為0HA硅膠涂層。所述溫度傳感器實時監測膀胱腔內的尿液溫度數據。所述處理器將上述壓力數據和溫度數據處理后，由無線發射模塊發射至顯示設備上。所述顯示設備位于人體外部，可以接收處理器所發出的各種數據，并顯示處理器生成的數據參數和執行的指令，指導醫護人員和患者進行排尿。此外，該顯示設備還包括無線發射模塊，通過無線發射模塊將數據發射至醫院或者患者的數據端，供醫生和科研人員進行病情分析研究。所述電源為監測部分的各個部件進行供電，可以是直流電或者交流電中的一種。

所述監測部分與導尿管進尿口處通過至少兩根柔性系帶或柔性管壁連接。所述柔性系帶與柔性系帶之間設有柔性系帶間隙，所述膀胱腔內的尿液由柔性系帶間隙流動至導尿管進尿口。所述柔性管壁上設有柔性管壁開口，所述膀胱腔內部的尿液由柔性管壁開口流動至導尿管進尿口。該柔性系帶或柔性管壁供尿液通過的間隙較大，且柔軟、易于變形，減少膀胱腔內尿液經柔性系帶間隙或柔性管壁開口流入導尿管進尿口的阻力，保證膀胱腔內尿液流至導尿管進尿口的通暢性。

所述監測部分還包括無線充電模塊，所述無線充電模塊包括體內接收部件和體外充電部件，所述體內接收部件位于監測部分內，所述體外充電部件位于人體外部，體內接收部件接收體外充電部件發射出的電磁波為電源充電。無線充電模塊采用了非接觸、可移動、無電線充電供電，不僅保證監測部分正常運行和使用周期，且便于醫護人員和患者進行操作。

所述控制閥包括定位磁環，磁球，外置磁鐵以及供磁球運動的開關腔，所述定位磁環位于導尿腔內部，磁球在定位磁環的磁力吸引下關閉控制閥，由進尿口進入的尿液無法通過控制閥流動至出尿口；利用外置磁鐵在體外吸引磁球，使磁球在開關腔內部發生位移，解除對控制閥的關閉，由進尿口進入的尿液通過控制閥流動至出尿口。所述定位磁環呈中空環狀，所述導尿管管壁內表面設有容納定位磁環的容置槽，所述定位磁環適形固定于容置槽內。所述開關腔為導尿管球部部分至出尿口之間的導尿管導尿腔的一段，其一端設有開關腔入口，另一端設有開關腔出口，所述定位磁環位于開關腔入口或位于開關腔出口。所述磁球的外徑大于開關腔入口和開關腔出口的內徑，該磁球與開關腔之間留有允許尿液通過的間隙。所述磁球在定位磁環磁力吸引下，向開關腔入口或開關腔出口方向位移，對開關腔入口或開關腔出口封堵。由于開關腔為導尿管球部部分至出尿口之間的導尿管導尿腔的一段，通過封堵開關腔入口或開關腔出口，在導尿腔內部控制關閉，進而阻止由進尿口進入的尿液通過控制閥流動至出尿口。當患者需要排尿時，磁球在外置磁鐵的磁力吸引下，向偏離開關腔入口或開關腔出口方向位移，解除導尿腔內部控制閥的關閉，由進尿口進入的尿液通過開關腔與磁球之間的間隙流動至出尿口。

所述磁球表面含有Au，Ag，Zn或者Sn具有抑菌性能的金屬皮膜。通過采用化學結合技術將金屬皮膜固著在磁球表面。該金屬皮膜具有廣泛的物理殺菌作用，對尿液中的大腸埃希菌、銅綠假單胞菌、金黃色葡萄球菌具有很強的殺滅作用。

所述外置磁鐵為電磁鐵，可通過改變電流方向改變外置磁鐵的磁極。排尿時，所述磁球在外置磁鐵的磁力吸引下，向偏離開關腔入口或開關腔出口方向位移，解除導尿腔內部控制閥的關閉，由進尿口進入的尿液通過開關腔與磁球之間間隙流動至出尿口。排尿完成，通過改變電流方向，改變外置磁鐵的磁極，磁球在外置磁鐵的磁力排斥及定位磁環的磁力吸引下，向開關腔入口或開關腔出口方向位移，通過封堵開關腔入口或開關腔出口，使導尿腔內部控制閥關閉，進而阻止由進尿口進入的尿液通過控制閥流動至出尿口。

所述導尿管靠近出尿口附近的管壁內表面設有環狀的導尿管凸起和導尿管凹槽，或者設有點狀的導尿管凸點和導尿管凹點。所述導尿管凸起為導尿管管壁內表面向導尿管中心方向凸出的環形狀凸起，所述導尿管凹槽為導尿管管壁內表面向管壁內部凹陷的環形狀凹槽，該導尿管凸起與導尿管凹槽交替排列。所述導尿管凸點為導尿管管壁內表面向導尿管中心方向凸出的點狀凸點。所述導尿管凹點為導尿管管壁內表面向管壁內部凹陷的點狀凹點。所述導尿管凸起、導尿管凹槽、導尿管凸點和導尿管凹點有助于導尿管與外接部件之間的連接和固定，所述外接部件為輔助導尿管導入或導出尿道內部的裝置。

一種導入套管，所述導入套管為兩端開口內部中空的管狀，其內部中空為引尿腔，導入套管一端設有尿液入口，另一端設有尿液出口，該導入套管包括位于導尿管導尿腔內的導入套管導尿腔內段，位于導尿管出尿口外部的導入套管出尿口外段和位于導尿管進尿口外部的導入套管進尿口外段，所述導入套管出尿口外段延伸至尿道外口外部，所述尿液入口位于導尿管進尿口外部，所述尿液出口位于尿道外口外部，所述導入套管進尿口外段管壁外表面設有可充盈式導入套管定位囊，所述導入套管管壁內部設有導入套管定位囊流體通道，所述導入套管定位囊流體通道一端與導入套管定位囊內腔連通，另一端在導入套管出尿口外段設有導入套管定位囊流體注入口，所述導入套管導尿腔內段至少一部分管壁上設有導入套管固定結構，該導入套管固定結構與導尿管管壁內表面可拆卸式連接，將導入套管固定結構與導尿管管壁內表面可拆卸式連接，施加外力驅動導入套管向尿道內部位移，同時帶動導尿管位移，當導尿管進尿口進入至膀胱腔內，通過導入套管定位囊流體注入口經導入套管定位囊流體通道向導入套管定位囊內腔注入流體，此時位于進尿口外部柔性系帶或柔性管壁隨著導入套管定位囊膨脹拉伸變形，充盈后導入套管定位囊外徑大于尿道內口內徑，再施加外力驅動導入套管出尿口外段向尿道外口外部方向移動，同時帶動導尿管位移，待導入套管定位囊卡壓于膀胱頸部無法位移時，確定前列腺部凸起位移至前列腺部部分，球部凸起位移至球部部分。所述導入套管采用柔軟、舒適、彈性好、易于形變、無異味，且組織相容性好的材質制成，該導入套管輔助導尿管導入男性尿道內，使導尿管位于正確位置。所述導入套管定位囊呈薄膜狀，位于導入套管進尿口外段管壁外表面上，與導入套管進尿口外段管壁外表面通過醫用級粘接劑固定密封連接，充盈后導入套管定位囊外輪廓呈球形狀、圓柱狀、環形狀中的一種。所述導入套管導尿腔內段管壁外表面的導入套管固定結構與導尿管管壁內表面可以通過螺紋連接、彈性形變連接、磁鐵牽引等可拆卸式連接方式連接。

導尿管導入男性尿道內部前，使導入套管導尿腔內段預先進入導尿管導尿腔內，導入套管進尿口外段位于導尿管進尿口外部，導入套管出尿口外段位于導尿管出尿口外部，再將導入套管固定結構與導尿管管壁內表面可拆卸式連接。導尿管導入男性尿道內部時，施加外力驅動導入套管出尿口外段使導入套管向男性尿道內位移，同時帶動導尿管位移，將導尿管經尿道外口導入男性尿道內，待導尿管進尿口位于膀胱頸部或膀胱腔內，膀胱腔內部的尿液由導入套管尿液入口經引尿腔流動至尿液出口，此時將導尿管向男性尿道內再導入2cm至3cm，確保導入套管定位囊完全進入膀胱腔內后，通過導入套管定位囊流體注入口經導入套管定位囊流體通道向導入套管定位囊內腔注入流體，導入套管定位囊充盈膨脹，施加外力驅動導入套管出尿口外段使導入套管向尿道外口外部方向移動，同時帶動導尿管位移，待導入套管定位囊卡壓于膀胱頸部無法移動時，確定導尿管導入正確位置。導尿管導入男性尿道完畢后，使導入套管固定結構與導尿管管壁內表面解除連接，導入套管定位囊放出流體，再施加外力驅動導入套管出尿口外段使導入套管向尿道外口外部方向移動，將導入套管從男性尿道內取出。

所述導入套管固定結構為至少一個可充盈式導入套管固定囊，該導入套管固定囊位于導入套管導尿腔內段管壁外表面，所述導入套管管壁內部設有導入套管固定囊流體通道，所述導入套管固定囊流體通道一端與導入套管固定囊內腔連通，另一端在導入套管出尿口外段設有導入套管固定囊流體注入口，通過導入套管固定囊流體注入口經導入套管固定囊流體通道向導入套管固定囊內腔注入流體，導入套管固定囊充盈膨脹，充盈后導入套管固定囊與導尿管管壁內表面可拆卸式連接。該導入套管固定囊呈薄膜狀，位于導入套管導尿腔內段管壁外表面上，與導入套管導尿腔內段管壁外表面通過醫用級粘接劑固定密封連接，充盈后導入套管固定囊外輪廓呈球形狀、圓柱狀、環形狀、凹凸不平形狀中的一種。為了增強導入套管固定囊與導尿管管壁內表面之間連接的牢固性，所述導尿管管壁內表面設有防滑紋，所述防滑紋為導尿管管壁內表面增加摩擦力的凹凸不平的紋路。當然，所述導尿管管壁內表面做磨砂或噴砂處理，也可以增加導尿管管壁內表面摩擦力。通過導入套管固定囊流體注入口經導入套管固定囊流體通道向導入套管固定囊內腔注入流體，導入套管固定囊充盈膨脹，充盈后導入套管固定囊與導尿管管壁內表面可拆卸式連接。導尿管導入男性尿道完畢后，將導入套管固定囊內腔流體放掉，解除導入套管固定囊與導尿管管壁內表面連接，再施加外力驅動導入套管出尿口外段使導入套管向尿道外口外部方向移動，將導入套管從男性尿道內取出。

所述導入套管固定囊充盈后嵌入導尿管凹槽內部，導尿管管壁內表面設置的導尿管凸起卡位固定充盈后導入套管固定囊的頂端和底端；所述導入套管固定囊設有導入套管固定囊凸點和導入套管固定囊凹點，所述導入套管固定囊凸點嵌入導尿管凹點內部，導尿管凸點嵌入導入套管固定囊凹點內部，使導入套管固定囊與導尿管管壁內表面可拆卸式連接。另一種方式，多個所述導入套管固定囊相間排列，導入套管固定囊與導入套管固定囊之間留有導入套管固定囊間隔，充盈后導入套管固定囊嵌入導尿管凹槽內部，所述導尿管凸起嵌入導入套管固定囊間隔內部。所述導入套管固定囊凸點為導入套管固定囊囊壁外表面向外凸出的點狀凸點，所述導入套管固定囊凹點為導入套管固定囊囊壁外表面向內凹陷的點狀凹點。以上配合方式，進一步加強充盈后導入套管固定囊與導尿管管壁內表面連接的牢固性。

所述導入套管固定結構為導入套管外螺紋，該導入套管外螺紋位于導入套管導尿腔內段管壁外表面，所述導尿管管壁內表面設有與導入套管外螺紋相互配合導尿管內螺紋。使用螺紋配合更加牢固，加工工藝簡單，拆卸方便。

所述導入套管管壁外表面設有導入套管刻度。所述導入套管刻度位于導入套管長度方向上，為導入套管管壁外表面設置的指示結構，該導入套管刻度具有標記和測量的作用。

一種導出套管，所述導出套管包括位于導尿管導尿腔內的導出套管導尿腔內段和位于導尿管出尿口外部的導出套管出尿口外段，所述導出套管出尿口外段延伸至尿道外口外部，所述導出套管導尿腔內段至少一部分管壁上設有導出套管固定結構，該導出套管固定結構與導尿管管壁內表面可拆卸式連接，將導出套管導尿腔內段管壁上的導出套管固定結構與導尿管管壁內表面可拆卸式連接，施加外力驅動導出套管出尿口外段向尿道外口外部方向移動，帶動導尿管從尿道內導出。所述導出套管采用柔軟、舒適、彈性好、易于形變、無異味，且組織相容性好的材質制成，該導出套管輔助導尿管從男性尿道內取出。所述導出套管導尿腔內段管壁外表面與導尿管管壁內表面可以通過螺紋連接、彈性形變連接、磁鐵牽引等可拆卸式連接。導尿管導出男性尿道內部前，施加外力驅動導出套管出尿口外段使導出套管經尿道外口向男性尿道內部位移，將導出套管導尿腔內段導入導尿管導尿腔內，導出套管出尿口外段位于導尿管出尿口外部。導尿管導出男性尿道內部時，將導出套管導尿腔內段管壁上的導出套管固定結構與導尿管管壁內表面可拆卸式連接，再施加外力驅動導出套管出尿口外段使導出套管向尿道外口外部方向位移，同時帶動導尿管位移，將導尿管從男性尿道內部導出。

所述導出套管固定結構為至少一個可充盈式導出套管固定囊，該導出套管固定囊位于導出套管導尿腔內段管壁外表面，所述導出套管管壁內部設有導出套管固定囊流體通道，所述導出套管固定囊流體通道一端與導出套管固定囊內腔連通，另一端在導出套管出尿口外段設有導出套管固定囊流體注入口，通過導出套管固定囊流體注入口經導出套管固定囊流體通道向導出套管固定囊內腔注入流體，導出套管固定囊充盈膨脹，充盈后導出套管固定囊與導尿管管壁內表面可拆卸式連接。該導出套管固定囊呈薄膜狀，位于導出套管導尿腔內段管壁外表面，與導出套管導尿腔內段管壁外表面通過醫用級粘接劑固定密封連接。為了增強導出套管固定囊與導尿管管壁內表面之間連接牢固性，所述導尿管管壁內表面設有防滑紋，或者做磨砂或噴砂處理。所述導出套管固定囊充盈后外輪廓呈球形狀、圓柱狀、環形狀、凹凸不平形狀中的一種。通過導出套管固定囊流體注入口經導出套管固定囊流體通道向導出套管固定囊內腔注入流體，導出套管固定囊充盈膨脹，充盈后導出套管固定囊與導尿管管壁內表面可拆卸式連接，再施加外力驅動導出套管出尿口外段使導出套管向尿道外口外部方向位移，同時帶動導尿管位移，將導尿管從男性尿道內導出。

所述導出套管固定囊充盈后嵌入導尿管凹槽內部，導尿管管壁內表面設置的導尿管凸起卡位固定充盈后導出套管固定囊的頂端和底端；所述導出套管固定囊設有導出套管固定囊凸點和導出套管固定囊凹點，所述導出套管固定囊凸點嵌入導尿管凹點內部，所述導尿管凸點嵌入導出套管固定囊凹點內部，使導出套管固定囊與導尿管管壁內表面可拆卸式連接。另一種方式，多個所述導出套管固定囊相間排列，導出套管固定囊與導出套管固定囊之間留有導出套管固定囊間隔，導出套管固定囊充盈后嵌入導尿管凹槽內部，所述導尿管凸起嵌入導出套管固定囊間隔內部。所述導出套管固定囊凸點為導出套管固定囊囊壁外表面向外凸出的點狀凸點，所述導出套管固定囊凹點為導出套管固定囊囊壁外表面向內凹陷的點狀凹點。以上配合方式，進一步加強充盈后導出套管固定囊與導尿管管壁內表面連接的牢固性。

所述導出套管為中空的管路，導出套管前端管壁設置多個縱向的長條狀切口，所述切口圍繞導出套管管壁圓周均勻排列，所述導出套管固定結構包括切口之間的間隔部和導出套管內部設置的拉絲，所述拉絲一端與導出套管前端連接，另一端伸出導出套管后端，施加外力驅動拉絲向導出套管后端外部方向移動，導出套管的間隔部呈傘狀膨脹，膨脹后間隔部嵌入導尿管凹槽內，導尿管管壁內表面設置的導尿管凸起卡位固定膨脹后的間隔部。所述拉絲呈細長管狀，包括位于導出套管中空內的拉絲內段和位于導出套管出尿口外段外部的拉絲外段。導尿管導出男性尿道內部前，施加外力驅動導出套管出尿口外段使導出套管經尿道外口向男性尿道內位移，將導出套管導尿腔內段導入導尿管導尿腔內，導出套管出尿口外段位于導尿管出尿口外部，所述拉絲外段位于導出套管出尿口外段外部；導尿管導出男性尿道內部時，施加外力驅動拉絲外段使拉絲向尿道外口外部方向移動，同時帶動導出套管導尿腔內段前端位移，此時位于導尿腔內部的導出套管導尿腔內段的間隔部向外側呈傘狀膨脹，膨脹后間隔部嵌入導尿管凹槽內，導尿管管壁內表面設置的導尿管凸起卡位固定膨脹后的間隔部，使導出套管導尿腔內段與導尿管可拆卸式連接，再施加外力驅動拉絲外段使拉絲向尿道外口外部方向繼續移動，同時帶動導尿管位移，將導尿管從男性尿道內導出。

所述導出套管管壁外表面設有導出套管刻度。所述導出套管刻度位于導出套管長度方向上，為導出套管管壁外表面設置的指示結構，該導出套管刻度具有標記和測量的作用。

有益效果：

所述內置式導尿管利用前列腺部凸起、膜部凹陷和球部凸起的結構設計，使導尿管穩定固定于男性尿道內，防止導尿管滑入膀胱腔內，或者從男性尿道內脫出，同時也避免現有技術中導尿裝置利用球囊固定在人體膀胱頸部，長時間壓迫導致患者膀胱頸部發生缺血性損傷的技術問題。另外，該導尿管非貫穿整個男性尿道，有效阻斷細菌逆行感染通道，避免了反復插管的風險，增加了使用者的自由度。此外，該尿管還設有控制閥，通過體外打開控制閥，實現自主排尿，解決了傳統導尿管持續引流存在的諸多風險。

所述內置式導尿管還包括監測部分，該監測部分能實時監測膀胱內尿液壓力和溫度，將采集的壓力和溫度數據通過無線發射模塊發射至體外顯示設備，所述顯示設備將采集到數據進行顯示，并指導醫護人員和患者進行自主排尿。此外，該顯示設備通過無線發射模塊將數據發射至醫院或者患者的數據端，供醫生和科研人員進行病情分析研究。

所述內置式導尿管還包括導入套管和導出套管，所述導入套管輔助內置式導尿管導入男性尿道內部，使導尿管導入至正確位置。所述導出套管輔助內置式導尿管從尿道內導出。該導入套管和導出套管配合導尿管使用，增加醫護人員的工作效率。

附圖說明

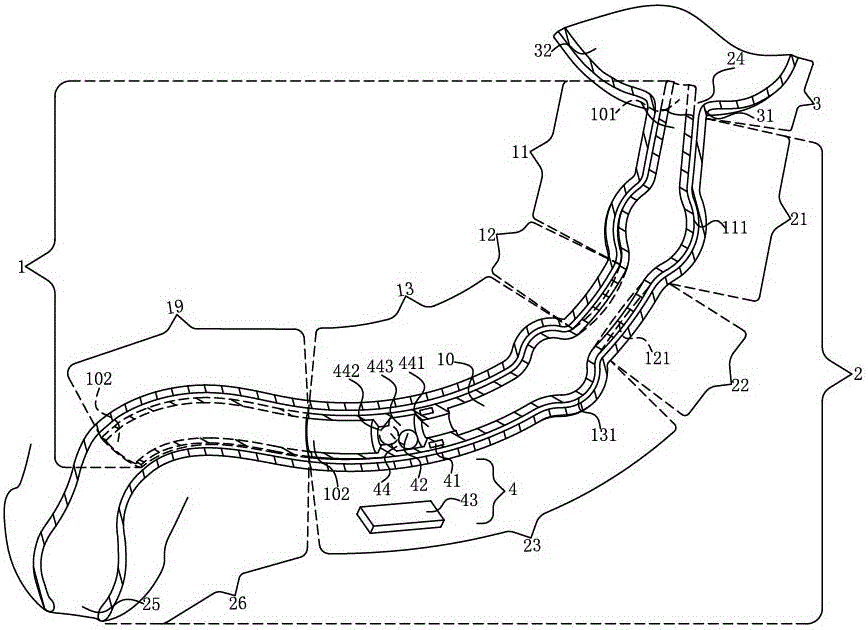

圖1為本實用新型內置式導尿管使用狀態立體剖切結構示意圖；
