本實用新型涉及醫療設備技術領域，尤其涉及一種多功能體檢椅。

背景技術：

隨著人們生活的改善，快節奏的生活，工作的壓力，使得人們對于體重、體脂、骨質等身體健康狀況的管理渴望日益加劇。

體脂率是指人體內脂肪重量在人體總體重中所占的比例，又稱體脂百分數，它反映人體內脂肪含量的多少。體脂率應該保持在正常范圍，若體脂率過高，體重超過正常值的20%以上可視為肥胖。肥胖容易引起高血壓、高血脂癥、動脈硬化、冠心病、糖尿病、膽囊炎等病癥。

骨密度又稱骨骼礦物質密度，骨密度是骨質量的一個重要的指標，反映骨質疏松程度，預測骨折危險性的重要依據。

醫務人員在對體檢者進行體檢的時候，需要體檢者頻繁出入各種檢測部門，程序多，這樣非常浪費時間，不利于提高體檢效力，若是殘疾人參加體檢，就要花費更多的時間精力。因此需要一種能夠集合進行測量血壓、血氧、心功能、心電、骨密度、腦血流等的多功能體檢設備。

技術實現要素：

本實用新型的目的在于，提出一種多功能體檢椅，能夠一次性完成骨密度、體脂、血壓等的檢測，解決現有體檢系統需要頻繁出入各個檢索部門的問題。

為了實現上述目的，本實用新型所采用的技術方案為：

一種多功能體檢椅，包括座椅、超聲波骨測量模塊、體脂測量模塊、血壓測量模塊、信號收發器、控制主機；

所述座椅一扶手的側邊設有立桿，所述立桿一端樞接于座椅底部，立桿另一端設有可旋轉橫桿，所述可旋轉橫桿上安裝所述超聲波骨測量模塊、體脂測量模塊；所述座椅的椅背后兩個推手上設有控制主機；

所述超聲波骨測量模塊包括超聲波發生裝置、接收板；所述接收板鋪設于座椅與體檢者接觸的表面；所述超聲波發生裝置固定于可旋轉橫桿上，所述接收板接收超聲波發生裝置發送的信號并傳送至信號收發器；

所述體脂測量模塊包括測量觸頭、觸頭控制器；所述測量觸頭固定于觸頭控制器上，所述觸頭控制器固定于所述可旋轉橫桿上；所述觸頭控制器接收測量觸頭發送的信號并傳送至信號收發器；

座椅兩側的扶手上設有血壓測量模塊，，所述血壓測量模塊與信號收發器通信連接；

所述信號收發器固定于座椅背面，與控制主機電連接。

其中，所述座椅底部還設有稱重傳感器，所述稱重傳感器與所述信號收發器電連接。

其中，所述立桿為長度可伸縮立桿。

其中，所述控制主機包括控制模塊、分析模塊、顯示面板、輸入面板。

其中，所述輸入面板為身高、體重、年齡輸入面板。

本實用新型的有益效果為：

將骨密度測量、體脂測量以及血壓測量等功能集成在體檢椅上，體檢者僅需坐在該多功能體檢椅上即可進行操作檢查，使得體檢者不需要頻繁出入各種檢查部門即可完成各個項目的體檢。這樣不僅節約體檢的時間，而且有利于提高體檢效力。若是殘疾人士參加體檢則更能體現出該多功能體檢椅的方便之處。

附圖說明

圖1為本實用新型多功能體檢椅的整體示意圖；

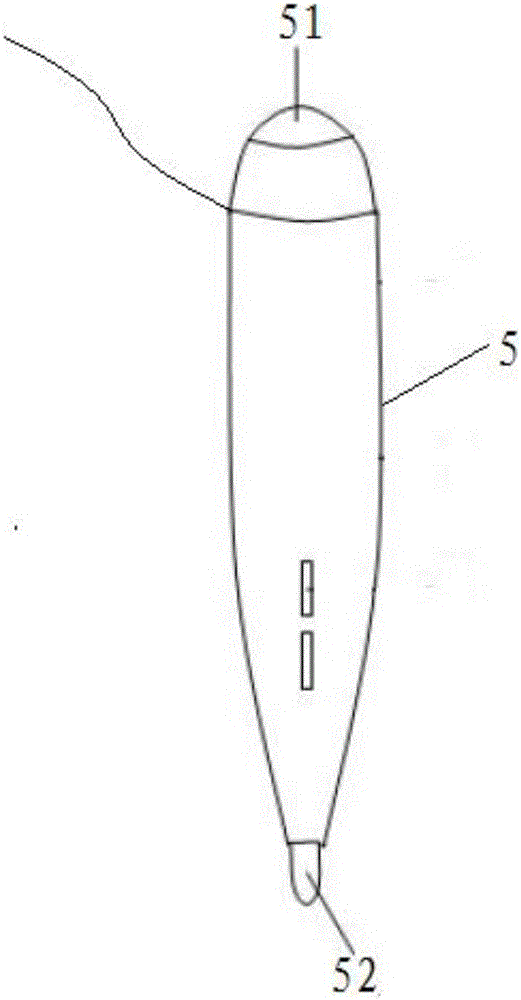

圖2為本實用新型體脂測量模塊的觸頭控制器的結構示意圖。

附圖標記為：

控制主機-1；推手-2；座椅-3；立桿-4；可旋轉橫桿-41；超聲波發生裝置-42；觸頭控制器-5；按鍵開關-51；測量觸頭-52；血壓測量模塊-6；接收板-7；信號收發器-8。

具體實施方式

以下將結合附圖所示的具體實施方式對本實用新型進行詳細描述。但這些實施方式并不限制本實用新型，本領域的普通技術人員根據這些實施方式所做出的結構、方法、或功能上的變換均包含在本實用新型的保護范圍內。

參閱圖1至圖2所示，一種多功能體檢椅，包括座椅3、超聲波骨測量模塊、體脂測量模塊、血壓測量模塊6、信號收發器8、控制主機1；

所述座椅3一扶手的側邊設有立桿4，所述立桿4一端樞接于座椅3底部，立桿4另一端設有可旋轉橫桿41，所述可旋轉橫桿41上安裝所述超聲波骨測量模塊、體脂測量模塊；所述座椅3的椅背后兩個推手2上設有控制主機1。所述立桿4為長度可伸縮立桿4，采用長度可伸縮的立桿4，在進行體檢的時候能夠自由調節立桿4的長度。此外，采用可伸縮立桿4，在不進行體檢的時候也能方便的將立桿4收納。

所述超聲波骨測量模塊包括超聲波發生裝置42、接收板7；所述接收板7鋪設于座椅3與體檢者接觸的表面；所述超聲波發生裝置42固定于可旋轉橫桿41上，所述接收板7接收超聲波發生裝置42發送的信號并傳送至信號收發器8。在進行骨質測量的時候，通過旋轉所述立桿4、所述可旋轉橫桿41，使得所述的超聲波發生裝置42能夠與體檢者的身體保持適當的距離，從而保證接收板7能夠接收到超聲波發生裝置42從各個方向發送的超聲波，保證測量的準確性。

所述體脂測量模塊包括測量觸頭52、觸頭控制器5；所述測量觸頭52固定于觸頭控制器5上，所述觸頭控制器5固定于所述可旋轉橫桿41上；所述觸頭控制器5接收測量觸頭52發送的信號并傳送至信號收發器8；

座椅3兩側的扶手上設有血壓測量模塊6，所述血壓測量模塊6與信號收發器8通信連接；

所述信號收發器8固定于座椅3背面，與控制主機1電連接。所述信號收發器8將超聲波骨測量模塊測量的數值、體脂測量模塊測量的數值、血壓測量模塊6測量的數值發送至控制主機1，供控制主機1進行分析。所述控制主機1包括控制模塊、分析模塊、顯示面板、輸入面板。所述輸入面板為身高、體重、年齡輸入面板。所述輸入面板可輸入身高、體重、年齡等數據，控制主機1依據體檢者的身高、體重、年齡依據所采集到的數據判斷體檢者身體各項功能指標是否正常，并輸出檢測報告在所述顯示面板上顯示。

所述座椅3底部還設有稱重傳感器，所述稱重傳感器與所述信號收發器8電連接。通過稱重傳感器可直接測得體檢者的體重。

所述多功能體檢椅在使用的時候，體檢者坐在體檢椅上后，控制所述控制主機1上的開啟功能開關。

醫護人員旋轉所述立桿4與所述可旋轉橫桿41，使得超聲波發生裝置42貼合體檢者身體的各個部位發出超聲波，并穿透體檢者使得接收板7接收信息，接收板7通過所述的信號收發器8將采集到的信息傳遞給控制主機1，將體檢者的身高、體重身高、體重、年齡等信息輸入控制主機1中，控制主機1將所述信息經過分析模塊的分析，最后通過所述的顯示面板顯示所述體檢者的骨密度等檢測結果。使得檢查者能夠快速了解自身骨骼生長情況，在骨骼出現骨質疏松等癥狀的時候能夠快速做出應對。

在進行體脂測量時，醫護人員旋轉所述立桿4，并旋轉所述可旋轉橫桿41，使得所述可旋轉橫桿41到達所要測量體脂的位置。將測量觸頭52放在測定的身體部位按壓住觸頭控制器5上的按鍵開關51，使得測量觸頭52向測定的部位輸入電阻，這時按壓手指、測量觸頭52與被測定的身體部位形成回路，觸頭控制器5通過手指和按鍵開關51接收測量觸頭52輸出的電阻，并測量出回流電阻，測出的回流電阻即為測量身體部位的電阻值，觸頭控制器5將所得到的電阻值經過所述的信號收發器發送至控制主機1，經過控制主機1的分析模塊即可計算出身體各個部位的脂肪情況，并將身體各個部位的脂肪情況通過所述的顯示面板進行顯示。

在進行血壓測量的時候，利用體檢椅兩側邊的血壓測量模塊6對體檢者的血壓進行測量，所述的血壓測量模塊6可采用常規的血壓血氧檢測儀。血壓血氧檢測儀采集到數據后發送至信號收發器，由信號收發器轉發至控制主機1，經過控制主機1的分析、計算即可測得體檢者的血壓值，并通過所述的顯示面板進行顯示。

上述實施方式所述的多功能體檢椅，將骨密度測量、體脂測量以及血壓測量等功能集成在體檢椅上，體檢者僅需坐在該多功能體檢椅上即可進行操作檢查，使得體檢者不需要頻繁出入各種檢查部門即可完成各個項目的體檢。這樣不僅節約體檢的時間，而且有利于提高體檢效力。若是殘疾人士參加體檢則更能體現出該多功能體檢床的方便之處。

應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施方式中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

上文所列出的一系列的詳細說明僅僅是針對本實用新型的可行性實施方式的具體說明，它們并非用以限制本實用新型的保護范圍，凡未脫離本實用新型技藝精神所作的等效實施方式或變更均應包含在本實用新型的保護范圍之內。
