本實用新型涉及制藥設備技術領域，特別是涉及一種可傾式藥劑熬制鍋。

背景技術：

傳統的藥劑熬制鍋為鐵鍋、瓷鍋等，熬制時經常需要熬制較大的量，然后分多次使用。經過長時間熬制完成后需將藥劑用勺子從鍋內盛出，或者將鍋抬起后將藥劑倒入預備好的容器進行下一工序。兩種操作方式均存在明顯的不足，一是費時費力，二是長時間熬制的藥劑溫度較高，容易燙傷操作人員。

而后出現了可傾式鍋，主要由鍋、轉軸、傾動裝置和其他附屬裝置構成，由傾動裝置驅動轉軸，轉軸再帶動鍋轉動。傾動裝置多由電機、齒輪或蝸輪蝸桿等構成，當鍋或轉軸損壞時需拆卸傾動裝置才能方便地維修或更換，存在結構復雜、成本較高、維護麻煩的問題，而且設備較笨重，移動困難。

技術實現要素：

本實用新型要解決的技術問題是針對上述現有技術的不足，提供一種可傾式藥劑熬制鍋，不僅結構簡單、成本低、操作簡便、維護方便，而且可有效防止燙傷，并能方便地實現設備的移動。

為解決上述技術問題，本實用新型所采取的技術方案是：一種可傾式藥劑熬制鍋，其包括鍋、鍋蓋、可傾支架、手柄立柱、轉軸立柱和底座，鍋通過可拆式結構固定于可傾支架上，可傾支架后面設有手柄，可傾支架兩側面還設有位于一條直線上的兩個轉軸，可傾支架通過轉軸和轉軸立柱形成轉動連接，手柄和手柄立柱間設有鎖定機構。

優選地，可傾支架為大于半圓的環。

優選地，所述兩個轉軸的連線偏離鍋的重心垂線，偏向手柄的一側。

優選地，所述可拆式結構包括帶孔的鉤板和鉤板螺栓，鉤板螺栓通過該孔將鉤板固定在可傾支架上，以上為一組；至少有3組。

優選地，所述鎖定機構為：手柄與手柄立柱上分別設置有手柄銷孔和立柱銷孔，鍋水平放置時，銷孔位置相對應，二者通過銷軸連接。

優選地，所述手柄表面有隔熱套。

優選地，所述底座底部有多個可剎車的萬向輪。

采用上述技術方案所產生的有益效果在于：本實用新型一種可傾式藥劑熬制鍋，包括鍋、鍋蓋、可傾支架、手柄、手柄立柱、轉軸立柱、鉤板和底座，通過扳動手柄傾倒所熬制的藥劑，省去了復雜的傾動裝置，結構十分簡單，成本較低。鍋位于可傾支架上且鍋即為市面上普通的鍋，更換時只需將固定鍋的多個帶孔的鉤板拆下，即可方便的更換鍋，維護方便，成本低。

傾倒熬制的藥劑時只需將手柄與手柄立柱的連接銷軸拆下，用手扳動手柄表面的隔熱套處，即可傾倒藥劑。兩個轉軸的連線偏離鍋的重心垂線，偏向手柄的一側，這樣可以借助手柄對面一側藥劑的重力形成偏重，傾倒藥劑時輕輕扳動手柄即可翻轉鍋，將熬制好的藥劑從手柄對側倒出，操作比較簡便，可有效防止燙傷。

另外底座底部設置多個可剎車的萬向輪，熬制藥劑時向下扳動剎車片即可將萬向輪鎖死，固定底座位置；當需要移動時向上扳動剎車片，可使萬向輪恢復轉動，輕推底座即可將其移動到需要的位置。

附圖說明

圖1是本實用新型的結構示意圖；

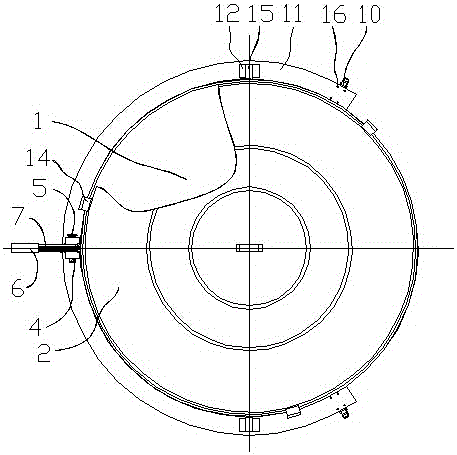

圖2是圖1的俯視圖；

圖3是本實用新型傾倒藥劑時的結構示意圖；

圖4是鉤板的結構示意圖。

圖中：1、鍋；2、鍋蓋；3、可傾支架；4、開口銷；5、銷軸；6、隔熱套；7、手柄；8、手柄立柱；9、剎車片；10、萬向輪；11、底座；12、轉軸立柱；13、鉤板螺栓；14、鉤板；15轉軸；16萬向輪安裝螺栓；17、手柄銷孔；18、立柱銷孔。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

如圖1-4所示，為本實用新型一種可傾式藥劑熬制鍋的一個實施例，圖中可以看出本實用新型一種可傾式藥劑熬制鍋包括鍋1、鍋蓋2、可傾支架3、手柄立柱8、轉軸立柱12和底座11，鍋1為普通的半球形鐵鍋或瓷鍋，鍋1通過可拆式結構固定于可傾支架3上，可傾支架3通過轉軸15和轉軸立柱12形成轉動連接，手柄7和手柄立柱8間設有鎖定機構，手柄立柱8和轉軸立柱12可通過焊接或者螺栓連接等方式固定于底座11上，為了增加立柱與底座11的連接強度可以增加加強筋，底座11在傾倒藥劑的一側開有缺口，方便放置盛納藥劑的容器。

可傾支架3為大于半圓的環，當然也可以是整圓。可傾支架3后面設有手柄7，可傾支架3與手柄7可以為一體式的，用扁鋼通過折彎的方式形成，也可以先將可傾支架3折彎成型，然后將可傾支架3與手柄7通過焊接或螺栓連接的方式緊固在一起。

可傾支架3兩側面還設有位于一條直線上的兩個轉軸15，轉軸15與可傾支架3的連接方式可以為螺紋連接或焊接。兩個轉軸15的連線偏離鍋1的重心垂線，偏向手柄7的一側，這樣可以借助手柄7對面一側藥劑的重力形成偏重，傾倒藥劑時輕輕扳動手柄7即可翻轉鍋1，將熬制好的藥劑從手柄7對側倒出，操作比較簡便。

可拆式結構由帶孔的鉤板14和鉤板螺栓13構成，可傾支架3上設置有與鉤板螺栓13數量一致的螺紋孔，鉤板螺栓13穿過鉤板14的通孔與可傾支架3連接固定，鉤板14的上沿將鍋1牢牢卡住，一個鉤板14和鉤板螺栓13為1組，設置至少3組可以有效地防止傾倒藥劑時鍋1滑落。而且當鍋1出現損壞情況時只需松開鉤板螺栓13，拆卸鉤板14，即可更換鍋1，操作簡便，成本較低。

可傾支架3通過轉軸15和轉軸立柱12形成轉動連接，轉軸立柱12上有與轉軸15相配合的長圓弧槽。手柄7和手柄立柱8間設有鎖定機構，鎖定機構由手柄銷孔17、立柱銷孔18和銷軸5構成，鍋1水平放置時，手柄銷孔17與立柱銷孔18位置相對應，銷軸5穿過兩銷孔鎖定可傾支架的位置。銷軸5穿出端開有通孔，開口銷4穿過該孔，限制銷軸5軸向移動。

手柄7表面有隔熱套6，隔熱套6可以由硅膠或者玻璃纖維棉等隔熱材料制成。傾倒藥劑時握持手柄7端部的隔熱套6處，藥劑從手柄7對側泄出，可有效防止被燙傷。

底座11底部有多個可剎車的萬向輪10，萬向輪10通過萬向輪安裝螺栓16安裝在底座11底部。當熬制藥劑時，將剎車片9扳下，即可將萬向輪10鎖死，將底座11固定；當需要移動位置時，只需將剎車片9向上扳動，即可使萬向輪10恢復轉動，輕推底座11即可將其移動到需要的位置。

使用過程：使用之前先檢查各部件狀態，著重檢查銷軸5及鉤板14是否安裝到位，緊固可靠，然后揭開鍋蓋2，倒入熬制所需原材料，蓋好鍋蓋2，接通熱源加熱熬制。經過一系列工序將藥劑熬制完成后，揭開鍋蓋2，將盛納藥劑的容器提前放置于鍋1傾倒的預定位置，然后拆卸開口銷4，一手握持手柄7端部隔熱套6處，另一只手將銷軸5拆下，然后兩手合力扳動手柄7，平穩的將熬制好的藥劑傾倒至盛納藥劑的容器內。待將鍋1清洗干凈后即可用銷軸5將手柄7和手柄立柱8連接，然后安裝開口銷4限制銷軸5軸向移動。

采用上述技術方案后，本實用新型不僅結構簡單、成本低，各部件之間連接拆卸方便，鍋1損壞時可以方便的更換，維護簡單，而且傾倒藥劑時操作簡便、省力，可有效防止被燙傷，底座底部有多個可剎車的萬向輪，可以方便地實現設備的移動。
