本實用新型涉及藥品包裝領域,尤其是一種輸液袋管口。
背景技術:
為解決溶液狀態不穩定藥物的存儲問題,現有技術中即配型粉液雙室輸液袋產品通過二條可開啟的弱焊分隔條分隔成兩個獨立的腔室,分別裝有注射用溶劑和藥物粉末,在臨床使用前,醫護人員只需對液腔室施加一定壓力,開通兩腔室之間的弱焊分隔條使兩腔室相互貫通并搖勻,便可使注射用溶劑與藥物粉末充分混合供臨床使用,與目前傳統的單室輸液袋相比,具有配藥時間短、污染率低、操作快捷方便、特別適合危重病人的搶救等顯著特點,提高了輸液使用的安全性及可靠性。
但現有的雙室輸液袋為保證弱焊縫在使用前的有效開啟,焊接強度難以保證,在運輸和儲存過程中袋內極易產生壓力,從而使上述雙室袋的弱焊縫被提前開啟,藥物穩定性無法得到保證,加之該類雙室袋需在同一包裝袋內分別分裝液劑和粉劑兩種性質差異較大的藥物,涉及生產工藝太復雜,生產成本太高,可能給患者帶來額外的經濟負擔,且塑料包裝由于某些理化性質,無法應用于某些不穩定藥物。
技術實現要素:
本實用新型的目的是提供一種結構新穎獨特,使用方便,并且能夠有效避免藥物提前混合的輸液袋管口;具體技術方案為:
一種輸液袋管口,包括主管和穿刺管,所述主管一端設置有密封膜;所述穿刺管包括尖刺狀管頭和管體;穿刺管的尖刺狀管頭朝向所述密封膜,嵌在主管的內腔內,所述管體尾部露出主管外;通過頂推管體,尖刺狀管頭刺破密封膜,實現輸液袋與外部的連通。
進一步,所述密封膜與所述穿刺管的尖刺狀管頭之間沿穿刺管軸向距離為0.5至2毫米。
進一步,所述密封膜的厚度在0.1至0.2毫米之間。
進一步,所述密封膜的端部為半球狀。
進一步,所述穿刺管的外壁直徑比所述主管內腔的直徑小1至2毫米。
進一步,所述穿刺管的外壁設置有圓環狀倒刺結構,所述倒刺結構的小端朝向所述密封膜,倒刺結構的大端直徑比所述主管內腔的直徑大1至2毫米。
進一步,所述穿刺管的底部設置有助力翼緣。
進一步,所述主管的中部設置有翼緣條,所述翼緣條與輸液袋的頂部邊緣平行。
本實用新型輸液袋管口通過密封膜對輸液袋內的液劑進行密封;沿主管軸向設置的穿刺管在儲運過程中不容易誤動作。使用前,輸液袋與粉劑藥物各自呈密封狀態并相互分離,不會出現兩種藥物提前混合發生反應的現象,保證藥物質量的穩定性;生產工藝簡單,生產成本低,減輕了患者的經濟負擔;粉劑藥物使用市面銷售的普通西林瓶包裝粉劑藥物,壁免了普通雙室袋包裝因塑料包裝材質原因導致的藥物穩定性下降,臨床使用方便。
附圖說明
圖1為本實用新型輸液袋管口使用狀態結構示意圖;

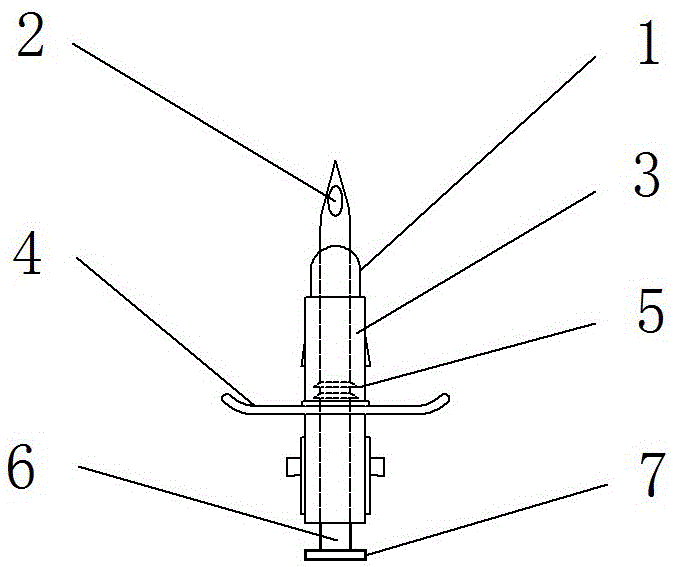

圖2為本實用新型輸液袋管口結構示意圖;
圖3為本實用新型輸液袋管口結構示意圖的半剖圖。
圖中:1、密封膜;2、排液口;3、主管;4、翼緣條;5、倒刺結構;6、穿刺管;7、助力翼緣;8、袋體;9、接口; 10、西林瓶。
具體實施方式
下面利用實施例對本實用新型進行更全面的說明。本實用新型可以體現為多種不同形式,并不應理解為局限于這里敘述的示例性實施例。
為了易于說明,在這里可以使用諸如“上”、“下”“左”“右”等空間相對術語,用于說明圖中示出的一個元件或特征相對于另一個元件或特征的關系。應該理解的是,除了圖中示出的方位之外,空間術語意在于包括裝置在使用或操作中的不同方位。例如,如果圖中的裝置被倒置,被敘述為位于其他元件或特征“下”的元件將定位在其他元件或特征“上”。因此,示例性術語“下”可以包含上和下方位兩者。裝置可以以其他方式定位(旋轉90度或位于其他方位),這里所用的空間相對說明可相應地解釋。
如圖1所示,本實施例中的輸液袋管口,包括主管3和穿刺管6,主管3一端設置有密封膜1;穿刺管6包括尖刺狀管頭和管體;穿刺管6的尖刺狀管頭朝向密封膜1,嵌在主管3的內腔內,管體的尾部露出主管3外;通過頂推管體,尖刺狀管頭刺破密封膜1,實現輸液袋與外部的連通。輸液袋管口設置在袋體8與接口9相對的一側,方便懸掛;當然,也可以設置在袋體的兩側,或者與接口9相同的一側。輸液袋管口可以用現有技術中輸液袋管口的材料制成。
靠近穿刺管6的尖刺狀管頭的端部是出液口2。通過斜切穿刺管6就可以形成尖刺狀管頭。當然,也可以其他方式形成尖刺狀管頭,如注塑成型,或者粘接金屬針頭等。
組裝時,密封膜1與穿刺管6的尖刺狀管頭之間沿穿刺管6軸向距離應保持0.5至2毫米,避免運輸過程中,密封膜1受到軸向力變形接觸尖刺狀管頭被刺破。由于密封膜1所受的力通常會在垂直于軸向的方向,該距離不需要太長,以免增加穿刺管6和主管3的尺寸。
密封膜1的厚度在0.1至0.2毫米之間;即具有一定的強度,又比較容易被尖刺狀管頭刺穿。
密封膜1的端部為半球狀,不容易變形;減少意外受力時,尖刺狀管頭將密封膜1刺破,使輸液袋內藥劑被污染。
穿刺管6的外壁直徑比主管3內腔的直徑小1至2毫米;形成的縫隙可以減少穿刺管6與主管3之間的摩擦力,方便頂推穿刺密封膜1的操作。
穿刺管6的外壁設置有圓環狀倒刺結構5,倒刺結構5沿穿刺管6軸向的截面為三角形,倒刺結構5的小端朝向密封膜1,倒刺結構的大端直徑比主管內腔的直徑大1至2毫米。頂推穿刺管6,倒刺結構5收到主管內壁的擠壓變形,將穿刺管6倒刺結構5推進主管3內。倒刺結構5前端較小,有利于減少頂推的阻力;但倒退時,阻力較大,避免穿刺管6從主管3內脫離出來。
可以僅在穿刺管6的底部設置助力翼緣7,增大了與手指的接觸面積,減少了穿刺管6的底部與袋體10之間的壓強,避免損壞輸液袋的袋體10。
主管3的中部設置有翼緣條4,翼緣條4與輸液袋的頂部邊緣平行。必要時,還可以將翼緣條4與輸液袋的頂部邊緣焊接在一起。當用拇指頂推穿刺管6時,可以用食指和中指扣住主管3兩邊的翼緣條4,方面頂推操作。
在主管3的前端外壁還可以設置卡接結構或螺紋;通過卡接或者螺紋連接的方式與吊環連接;方便輸液袋的懸掛。
上述示例只是用于說明本實用新型,除此之外,還有多種不同的實施方式,而這些實施方式都是本領域技術人員在領悟本實用新型思想后能夠想到的,故,在此不再一一列舉。
