本實用新型涉及智能手表技術領域，具體涉及一種用于健康監測的智能手表。

背景技術：

隨著社會的快速進步，人們的工作強度愈來愈大；隨著年齡的增長，人體機能的正常惡化以及受遺傳因素、外界環境因素及其他因素的影響，導致很多人的身體處于疾病狀態或亞健康狀態，人體的心率及脈象(由壓力脈搏傳感器采集，原理同中醫切脈相同，不同的是上述脈象信號由脈搏傳感器負責采集)很大程度上反映人們的健康狀態，對這些指標進行測量有利于預防嚴重疾病以及實時監測已患疾病的狀態。

在醫療領域中，脈象是由動脈搏動的顯現部位(深、淺)、速率(快、慢)、強度(有力、無力)、節律(整齊與否、有無歇止)和形態等方面組成的。脈象的產生與心臟的波動，血液的流通，血管的通利和各臟器的協調作用直接相關，脈象是中醫辨證的一個重要依據，對分辨疾病的原因，推斷疾病的變化，識別病情的真假，判斷疾病的預后等，都具有重要的臨床意義。心率是反映人體循環系統機能的重要參數，根據心率值可以判斷一個人是否患有如早搏、心動過快等幾種常見的心臟疾病，同時心率值又是衡量體力勞動強度和腦力勞動強度的重要指標。因此對心率進行測量，是診斷和防治心臟相關的心血管系統疾病前提和基礎，在臨床上具有重要的意義。

在疾病發生前期，人們往往未能及時發現而錯過了最佳治療時期。同時，患有慢性病或者重大疾病的患者通常不能實時了解自身健康狀況，也無法知道日常生活習慣及環境因素對疾病產生的影響，因此不能主動管理自身健康。

技術實現要素：

有鑒于此，本實用新型的目的在于克服現有技術的不足，提供一種能夠主動管理自身健康的用于實時健康監測的智能手表。以便能夠幫助用戶在形成明顯的疾病癥狀之前發現體征節律的異常并及時介入調整，避免錯過疾病的最佳治療期；對于已經患病的用戶，能幫其主動了解自身每時每刻的健康狀況以及日常生活習慣及其他因素對疾病產生的影響，從而能夠幫助用戶主動管理自身的健康。

為實現以上目的，本實用新型采用如下技術方案：一種用于健康監測的智能手表，包括表頭部分以及固定在所述表頭部分兩側的表帶部分；

所述表頭部分設置有主板、控制器、無線數據傳輸模塊、心率傳感器、震動馬達、觸摸屏和電池；所述電池用于向所述智能手表供電，所述控制器設置在所述主板上；所述無線數據傳輸模塊、所述心率傳感器、所述震動馬達以及所述觸摸屏分別與所述控制器電連接；

所述表帶部分設置有壓力脈搏傳感器以及壓力信號處理電路，所述壓力脈搏傳感器的探頭抵壓在人體手腕部位，所述壓力脈搏傳感器與所述壓力信號處理電路電連接，所述壓力信號處理電路與所述控制器電連接。

所述無線數據傳輸模塊是GPRS模塊、移動網絡模塊、藍牙模塊和Zigbee模塊中的一種或兩種以上的組合。

還包括智能終端和云平臺數據服務器，當所述無線數據傳輸模塊是藍牙模塊時，所述藍牙模塊與所述智能終端通信連接，所述智能終端與所述云平臺數據服務器無線連接。

還包括云平臺數據服務器，當所述無線數據傳輸模塊是移動網絡模塊時，所述移動網絡模塊與所述云平臺數據服務器通信連接。

還包括按鍵和充電模塊，所述按鍵與所述控制器電連接，所述充電模塊用于向所述智能手表供電。

所述壓力脈搏傳感器嵌設在所述表帶部分中。

所述表帶部分中的壓力信號處理電路包括依次電連接的程控放大電路、基線調整電路、A/D轉換電路和串行通信電路組成；所述壓力脈搏傳感器的探頭監測到壓力信號后，經過由所述程控放大電路、所述基線調整電路、所述A/D轉換電路和所述串行通信電路組成的壓力信號處理電路處理后轉換為數字信號。

本實用新型采用以上技術方案，智能手表通過內嵌在表帶部分內的壓力傳感器采集人體手腕部位的脈搏信號，將脈搏信號轉換為數字信號；數字信號通過藍牙模塊連接智能終端，比如智能手機，再利用手機網絡將數據傳輸到云平臺數據服務器；或通過手表內置的移動網絡模塊直接將數字信號傳輸到云平臺數據服務器；所述云平臺數據服務器對接收到的數字信號進行處理，再將處理后的結果所對應的疾病監測結果傳輸到智能手機或智能手表端。用戶可在智能手機或智能手表端查看監測結果，以及根據監測結果提供的個性化的、實時的健康監測及管理，以及基于用戶生活習慣的健康分析指導。

一方面能夠幫助用戶在形成病癥之前發現體征節律的異常并及時介入調整，避免疾病的形成。

同時，能夠幫助已經患病的用戶主動了解自身每時每刻的健康狀況以及日常生活習慣及其他因素對疾病產生的影響，從而能夠幫助用戶主動管理自身的健康。

附圖說明

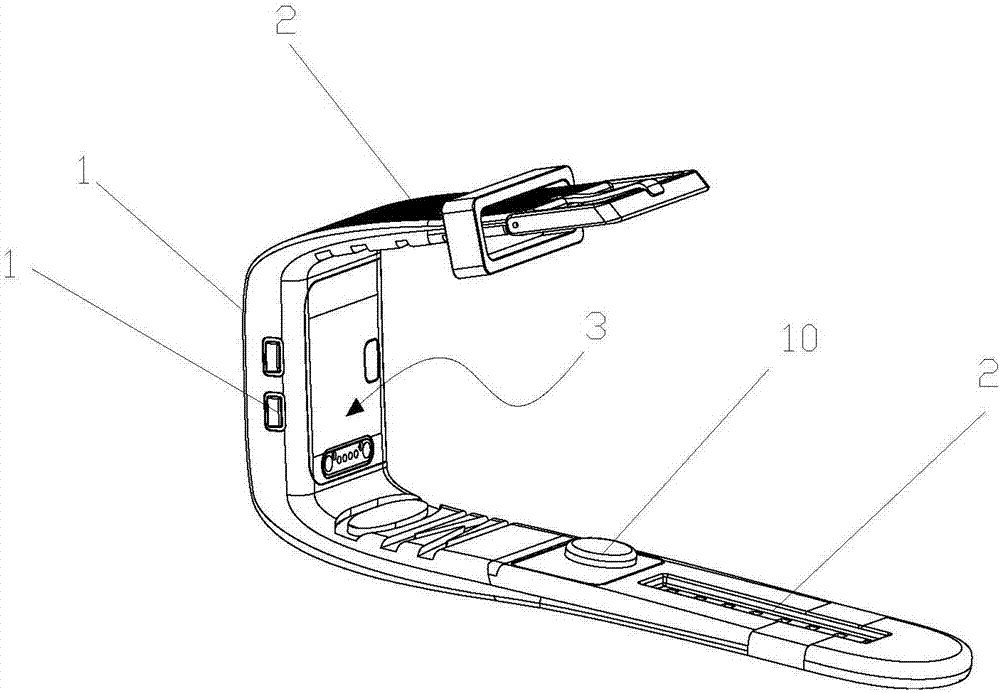

圖1為本實用新型用于健康監測的智能手表結構示意圖之一；

圖2為本實用新型用于健康監測的智能手表結構示意圖之二；

圖3為本實用新型用于健康監測的智能手表系統結構示意圖。

圖中：1、表頭部分；2、表帶部分；3、主板；4、控制器；5、無線數據傳輸模塊；6、心率傳感器；7、震動馬達；8、觸摸屏；9、電池；10、壓力脈搏傳感器；11、壓力信號處理電路；12、智能終端；13、云平臺數據服務器；14、按鍵；15、充電模塊；16、程控放大電路；17、基線調整電路；18、A/D轉換電路；19、串行通信電路。

具體實施方式

下面通過附圖和實施例，對本實用新型的技術方案做進一步的詳細描述。

如圖1、圖2和圖3所示，本實用新型提供一種用于健康監測的智能手表，包括表頭部分1以及固定在所述表頭部分1兩側的表帶部分2；

本實施例中的所述表頭部分1設置有主板3、控制器4、無線數據傳輸模塊5、心率傳感器6、震動馬達7、觸摸屏8和電池9；所述電池9用于向所述智能手表供電，所述控制器4設置在所述主板3上；所述無線數據傳輸模塊5、所述心率傳感器6、所述震動馬達7以及所述觸摸屏8分別與所述控制器4電連接；

所述表帶部分2設置有壓力脈搏傳感器10以及壓力信號處理電路11，所述壓力脈搏傳感器10的探頭抵壓在人體手腕部位，所述壓力脈搏傳感器10與所述壓力信號處理電路11電連接，所述壓力信號處理電路11與所述控制器4電連接。

本實施例中所述無線數據傳輸模塊5是GPRS模塊、移動網絡模塊、藍牙模塊和Zigbee模塊中的一種或兩種以上的組合。

作為一種優選的實施方式，還包括智能終端12和云平臺數據服務器13，當所述無線數據傳輸模塊5是藍牙模塊時，所述藍牙模塊與所述智能終端12通信連接，所述智能終端12與所述云平臺數據服務器13無線連接。

作為另一種優選的實施方式，還包括云平臺數據服務器13，當所述無線數據傳輸模塊5是移動網絡模塊時，所述移動網絡模塊與所述云平臺數據服務器13通信連接。

如圖3所示，本實施例提供的智能手表還包括按鍵14和充電模塊15，所述按鍵14與所述控制器4電連接，所述充電模塊15用于向所述智能手表供電。所述壓力脈搏傳感器10嵌設在所述表帶部分2中。

本實施例中所述表帶部分2中的壓力信號處理電路11包括依次電連接的程控放大電路16、基線調整電路17、A/D轉換電路18和串行通信電路19組成；所述壓力脈搏傳感器10的探頭監測到壓力信號后，經過由所述程控放大電路16、所述基線調整電路17、所述A/D轉換電路18和所述串行通信電路19組成的壓力信號處理電路11處理后轉換為數字信號。

本實用新型提供的智能手表通過內嵌在表帶部分2內的壓力傳感器采集人體手腕部位的脈搏信號，將脈搏信號轉換為數字信號；數字信號通過藍牙模塊連接智能終端12，比如智能手機，再利用手機網絡將數據傳輸到云平臺數據服務器13；或通過手表內置的移動網絡模塊直接將數字信號傳輸到云平臺數據服務器13；所述云平臺數據服務器13對接收到的數字信號進行處理，再將處理后的結果所對應的疾病監測結果傳輸到智能手機或智能手表端。用戶可在智能手機或智能手表端查看監測結果，以及根據監測結果提供的個性化的、實時的健康監測及管理，以及基于用戶生活習慣的健康分析指導。(例如：用藥指導、飲食建議、運動鍛煉指導、惡劣天氣及疾病高發時段提醒等)

一方面能夠幫助用戶在形成病癥之前發現體征節律的異常并及時介入調整，避免疾病的形成。同時，能夠幫助已經患病的用戶主動了解自身每時每刻的健康狀況以及日常生活習慣及其他因素對疾病產生的影響，從而能夠幫助用戶主動管理自身的健康。

采用實用新型提供的智能手表，用戶可以實時掌握自身健康狀況，甚至可以在疾病癥狀形成之前就提醒用戶及早進行調整。所述智能終端12包括智能手機、平板電腦，PC機等，在所述智能終端12上安裝APP，結合配套的APP應用平臺能夠結合用戶的自身健康狀況為用戶提供個性化的、實時的健康監測及管理，以及基于用戶生活習慣的健康分析。通過人工智能結合用戶健康大數據分析可以知道疾病與自身因素、環境因素及生活習慣的關聯，從而更好的為用戶的健康管理提供決策；同時，可以針對每一個人進行個性化的增值服務。

以上所述的具體實施方式，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施方式而已，并不用于限定本實用新型的保護范圍，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
