本實用新型涉及一種護腰，具體是一種多功能按摩護腰。

背景技術：

腰椎病以及腰肌勞損已越來越普遍,對于上班族或者是普通勞動者這一想象越發明顯.目前市場上的護腰帶,僅有護腰帶的功能,功能單一,沒辦法滿足使用者對護腰帶功能上的需求,沒辦法緩解對工作和運動引起的腰部不適。

技術實現要素：

本實用新型的目的在于提供一種多功能按摩護腰，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種多功能按摩護腰，包括護腰本體、海綿、加長帶、魔術貼、氣囊、加熱貼、磁石、震動電機,所述護腰本體內填充有海綿,護腰本體橫向設置有三個氣囊,三個氣囊分別對應腰部左右兩側以及背部,所述加熱貼設置在護腰本體內,位于背部氣囊上方,所述磁石設置在護腰本體內,所述震動電機設置在護腰本體內,所述魔術貼設置在護腰本體表面,所述加長帶表面設置有魔術貼,并通過魔術貼與護腰本體相連接。

作為本實用新型進一步的方案:所述護腰本體靠近皮膚一側設置有一層透氣材料,透氣材料表面為波浪形。

作為本實用新型進一步的方案:所述護腰本體內設置有鋰電池。

作為本實用新型進一步的方案:所述護腰本體表面設置有USB插口。

作為本實用新型進一步的方案:所述護腰本體表面設置有顯示屏面板。

作為本實用新型進一步的方案:所述磁石為4個,均勻設置在背部氣囊四周。

作為本實用新型進一步的方案:所述震動電機為2個,分別設置在背部氣囊兩側。

與現有技術相比，本實用新型的有益效果是：本實用新型結構設計合理,實現了使用者對按摩護腰的功能要求,也有效緩解了腰椎病以及腰肌勞損等。

附圖說明

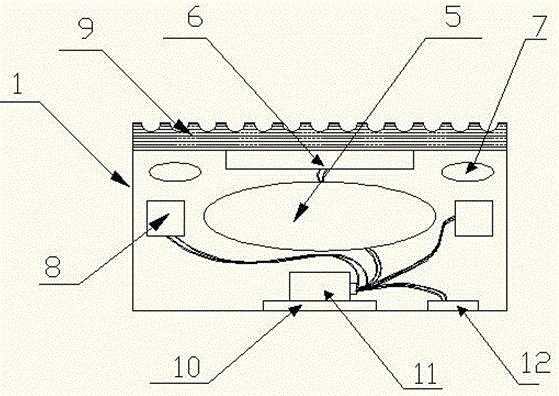

圖1為本實用新型的結構示意圖。

圖2為本實用新型的俯視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～2,本實用新型實施例中,一種多功能按摩護腰,包括護腰本體1、海綿2、加長帶3、魔術貼4、氣囊5、加熱貼6、磁石7、震動電機8,所述護腰本體1內填充有海綿2,護腰本體1橫向設置有三個氣囊5,三個氣囊5分別對應腰部左右兩側以及背部,所述加熱貼6設置在護腰本體1內,位于背部氣囊5上方,所述磁石7設置在護腰本體1內,所述震動電機8設置在護腰本體1內,所述魔術貼4設置在護腰本體1表面,所述加長帶3表面設置有魔術貼4,并通過魔術貼4與護腰本體1相連接。

所述護腰本體1靠近皮膚一側設置有一層透氣材料9,透氣材料9表面為波浪形。

所述護腰本體1內設置有鋰電池11。

所述護腰本體1表面設置有USB插口12。

所述護腰本體1表面設置有顯示屏面板10.

所述磁石7為4個,均勻設置在背部氣囊5四周。

所述震動電機8為2個,分別設置在背部氣囊5兩側。

本實用新型的工作原理是：

使用者在使用時根據腿型來確定是否使用加長帶,用魔術貼固定好后,用充氣筒對氣囊進行充氣,按開關按摩護腰開始工作,震動電機對腰部進去敲擊,加熱貼對腰部進行熱理療,加速血液循環,磁石對人體起到磁療作用,氣囊提高了使用者舒適度,靠近皮膚一側的透氣材料以及表面的波浪形設計有很好的導汗作用。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
