本實用新型涉及機械技術領域，尤其涉及一種旋轉吹香機。

背景技術：

為了改善空氣，通常在汽車內或室內設置內裝有香料(固態或液態)的盒子，為了讓香氣溢出，盒子上開孔，但是香料只能依靠自身的散發來達到自由擴散的目的，擴散速度慢。

技術實現要素：

本實用新型提供了一種旋轉吹香機，通過外來的風吹動扇葉，扇葉轉動，促進了從出風口散出來的香味，為了進一步促進香味的散發，在底座的側壁上設置進風口，使得氣流順暢，香氣散發快，并起到視覺效果。

本實用新型所采用的技術方案為：

一種旋轉吹香機，包括：

底座，所述底座的底部平整，所述底座的側壁上設有以所述底座的中心軸為軸線的進風口；

底蓋，所述底蓋蓋合在所述底座的開口上以形成容納香料的腔室，所述底蓋上設有多個以所述底蓋的中心軸為軸線的出風口；以及

扇葉，可轉動地安裝在所述底蓋上，并且所述扇葉的邊緣將多個所述出風口的邊緣罩設在內。

進一步的，所述底座的底部嵌裝有底部吸附磁鐵。

進一步的，所述腔室內放置或固定有液體吸水棉。

進一步的，所述底座的上方的中心固定有由鐵磁材料制成的支撐桿，所述支撐桿的上端吸合有底座磁鐵；

所述底蓋由鐵磁性材料制成，所述底蓋的下方的中心吸合有根部磁鐵，所述底座磁鐵與所述根部磁鐵吸合。

進一步的，所述底蓋的形狀為錐形，所述底蓋的上端具有多個支撐面，多個所述支撐面包括至少一個水平設置的水平面和多個傾斜設置的斜面；

所述扇葉可轉動地安裝在呈桿狀并且由鐵磁性材料制成的葉部支撐件的上端，所述葉部支撐件的下端吸合有葉部支撐件磁鐵，所述葉部支撐件磁鐵的下端為平整的表面以與任意一個所述支撐面貼合。

進一步的，所述扇葉通過軸承可轉動地安裝在所述葉部支撐件上。

進一步的，所述葉部支撐件的下端具有開口方向向下的盲孔，所述葉部支撐件磁鐵與所述盲孔間隙配合并且設置在所述盲孔內。

進一步的，所述出風口的深度方向與所述扇葉的軸線方向平行。

進一步的，所述扇葉的軸線與所述底蓋的中心軸線重合。

本實用新型的有益效果：

通過外來的風吹動扇葉，扇葉轉動，促進了從出風口散出來的香味，為了進一步促進香味的散發，在底座的側壁上設置進風口，使得氣流順暢，香氣散發快，并起到視覺效果；

設置底部吸附磁鐵，可吸附在由鐵磁性材料制成的桌子、臺子或夾子上，固定方便；

在腔室內設置液體吸水棉，可根據自己的喜好點不同味道精油；

添加精油時，將吸合在一起的底座磁鐵和根部磁鐵打開即可將底蓋打開，然后向液體吸水棉上添加精油，方便精油的更換和添加；

葉部支撐件磁鐵的下端為平整的表面以與任意一個同時為平整表面的支撐面貼合，可多方向自由調整方向而保證葉部支撐件不會滑落，以迎合來自不同方向的風；

出風口的深度方向與扇葉的軸線方向平行，呈直線式的出風口設置，保證氣流順暢，可及時聞到到香味。

附圖說明

圖1是本實用新型一實施例的立體結構示意圖；

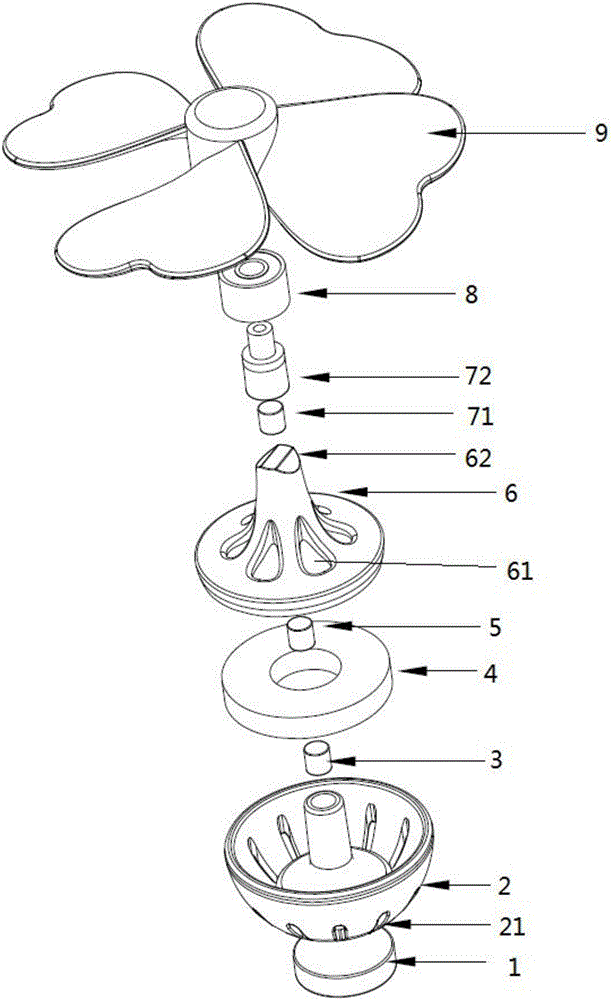

圖2是本實用新型一實施例的爆炸視圖；

圖3是圖1的實施例沿橫截面的剖視圖；

圖4是扇葉的一個傾斜方向下的立體結構示意圖

圖5是扇葉的另一個傾斜方向下的立體結構示意圖。

其中：1、底部吸附磁鐵；2、底座；21、進風口；3、底座磁鐵；4、吸水棉；5、根部磁鐵；6、底蓋；61、出風口；62、支撐面；71、葉部支撐件磁鐵；72、葉部支撐件；8、軸承；9、扇葉。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合本實用新型的附圖，給出具體實施例的描述，但不作為對本實用新型的任何限定。

參見圖1至圖5，一種旋轉吹香機，包括：

底座2，底座2的底部平整，方便放置到平整的桌面、臺面上而不會傾倒，底座2的側壁上設有以底座2的中心軸為軸線的進風口21；

底蓋6，底蓋6蓋合在底座2的開口上以形成容納香料的腔室，底蓋6上設有多個以底蓋6的中心軸為軸線的出風口61；以及

扇葉9，可轉動地安裝在底蓋6上，并且扇葉9的邊緣將多個出風口61的邊緣罩設在內。

通過外來的風吹動扇葉9，扇葉9轉動，促進了從出風口61散出來的香味，為了進一步促進香味的散發，在底座2的側壁上設置進風口21，使得氣流順暢，香氣散發快，并起到視覺效果。

另外，底座2的底部嵌裝有底部吸附磁鐵1。設置底部吸附磁鐵1，可吸附在由鐵磁性材料制成的桌子、臺子或夾子上，固定方便。

腔室內放置或固定有液體吸水棉4。根據自己的喜好點不同味道精油。

另外，底座2的上方的中心固定有由鐵磁材料制成的支撐桿，支撐桿的上端吸合有底座磁鐵3；底蓋6由鐵磁性材料制成，底蓋6的下方的中心吸合有根部磁鐵5，底座磁鐵3與根部磁鐵5吸合。添加精油時，將吸合在一起的底座磁鐵3和根部磁鐵5打開即可將底蓋6打開，然后向液體吸水棉4上添加精油，方便精油的更換和添加。

底蓋6的形狀為錐形，底蓋6的上端具有多個支撐面62，多個支撐面62包括至少一個水平設置的水平面和多個傾斜設置的斜面；扇葉9可轉動地安裝在呈桿狀并且由鐵磁性材料制成的葉部支撐件72的上端，葉部支撐件72的下端吸合有葉部支撐件磁鐵71，葉部支撐件磁鐵71的下端為平整的表面以與任意一個支撐面62貼合。

葉部支撐件磁鐵71的下端為平整的表面以與任意一個同時為平整表面的支撐面62貼合，可多方向自由調整方向而保證葉部支撐件72不會滑落，以迎合來自不同方向的風。

扇葉9通過軸承8可轉動地安裝在葉部支撐件72上。使得扇葉9的轉動更加順暢，以更加利于香味的擴散。

葉部支撐件72的下端具有開口方向向下的盲孔，葉部支撐件磁鐵71與盲孔間隙配合并且設置在盲孔內。結構簡單，連接穩定。

出風口61的深度方向與扇葉9的軸線方向平行。呈直線式的出風口61設置，保證氣流順暢，可及時聞到到香味。

扇葉9的軸線與底蓋6的中心軸線重合。從而，使得氣流從進風口21、腔室、出風口61上行到扇葉9，最終風刮動扇葉9將香味攪動，利于香味的散發。

本實用新型不局限于上述最佳實施方式，本領域技術人員在本實用新型的啟示下都可得出其他各種形式的產品，但不論在其形狀或結構上作任何變化，凡是具有與本申請相同或相近似的技術方案，均落在本實用新型的保護范圍之內。
