本實用新型涉及醫療器械技術領域，具體為一種兒科用藥物霧化吸入器。

背景技術：

霧化吸入是兒科在治療小兒呼吸道疾病時的重要手段，現有霧化吸入設備結構比較簡單，存在一些技術缺陷，霧化氣體吸入量不能夠有效控制，可能在吸入時，吸入量過大，而造成堵塞口腔的嚴重后果，另外，霧化吸入的藥粉比較干燥，可能導致霧化吸入時患者感到不適，同時，吸管在用完過后胡亂放置可能造成吸管破損或者沾染細菌，給醫務人員和患者都造成了不便，為此，我們提出一種兒科用藥物霧化吸入器。

技術實現要素：

本實用新型的目的在于提供一種兒科用藥物霧化吸入器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種兒科用藥物霧化吸入器，包括殼體，所述殼體的頂端分別設有通孔和藥物放置槽，藥物放置槽的內部底端設有霧化器，所述藥物放置槽的內部一側分別設有噴濕器和濕度傳感器，濕度傳感器位于噴濕器的下方，所述藥物放置槽的槽口處設有藥槽蓋，藥槽蓋的一側設有第二電子鎖，所述殼體的一側設有吸管放置箱，通孔對應吸管放置箱設置，所述吸管放置箱的內部?jī)蓚?cè)設有驅動器，驅動器上設有紫外線消毒燈，所述吸管放置箱的內部另一側設有吸管，吸管與藥物放置槽連通，且藥物放置槽與吸管的連接處設有流量控制閥，所述吸管穿過通孔且其端部設有呼吸面罩，呼吸面罩的兩側設有松緊扣，且松緊扣之間設有束縛帶，所述吸管放置箱的箱口處設有箱蓋，箱蓋的一側設有第一電子鎖，所述殼體的另外一側設有智能控制器，智能控制器分別與流量控制閥、第一電子鎖、驅動器、第二電子鎖、噴濕器、濕度傳感器和霧化器電連接，且驅動器和紫外線消毒燈電連接。

優選的，所述殼體的底端四角設有支撐腳，支撐腳上設有耐磨層。

優選的，所述殼體的兩側設有把手，把手上設有防滑紋。

優選的，所述吸管為螺紋軟管，吸管與呼吸面罩通過螺紋連接。

優選的，所述智能控制器的一側設有操作面板，操作面板與智能控制器電連接。

與現有技術相比，本實用新型的有益效果是：該兒科用藥物霧化吸入器通過在吸管與藥物放置槽的連接處設有流量控制閥，來對吸入的藥粉量進行控制，避免吸入量過大，而造成口腔阻塞，藥物放置槽內設有濕度傳感器和噴濕器，對霧化后的藥粉進行濕潤，驅除干燥藥粉對患者造成的不適感，吸管放置箱用來收放吸管和呼吸面罩，避免了吸管胡亂放置而造成的麻煩，且能夠通過紫外消毒燈對吸管和呼吸面罩進行消毒，避免細菌對患者造成的二次感染。

附圖說明

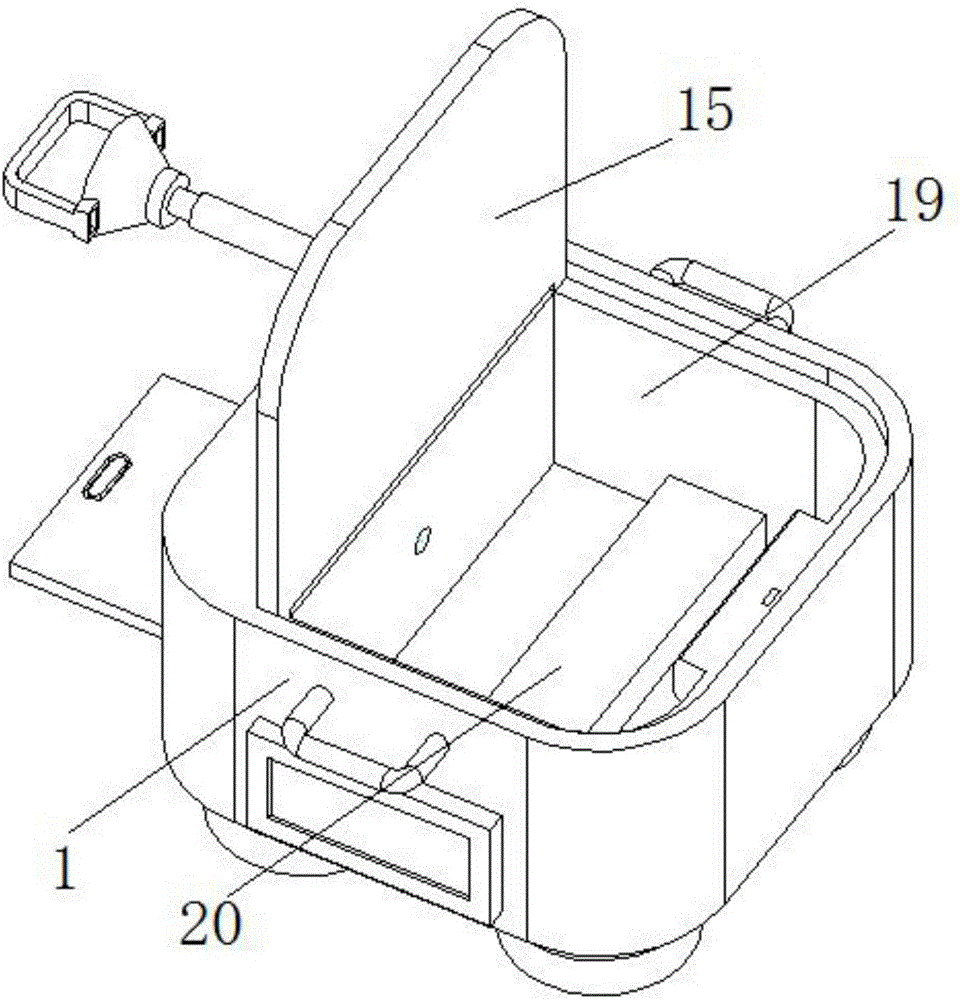

圖1為本實用新型結構示意圖；

圖2為本實用新型側面結構示意圖。

圖中：1殼體、2把手、3支撐腳、4智能控制器、5通孔、6流量控制閥、7箱蓋、8第一電子鎖、9驅動器、10紫外線消毒燈、11松緊扣、12束縛帶、13呼吸面罩、14吸管、15藥槽蓋、16第二電子鎖、17噴濕器、18濕度傳感器、19藥物放置槽、20霧化器、21吸管放置箱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種兒科用藥物霧化吸入器，包括殼體1，殼體1的頂端分別設有通孔5和藥物放置槽19，藥物放置槽19的內部底端設有霧化器20，藥物放置槽19的內部一側分別設有噴濕器17和濕度傳感器18，濕度傳感器18位于噴濕器17的下方，藥物放置槽19的槽口處設有藥槽蓋15，藥槽蓋15的一側設有第二電子鎖16，殼體1的一側設有吸管放置箱21，通孔5對應吸管放置箱21設置，通孔5用來規劃吸管14的走線，吸管放置箱21的內部?jī)蓚?cè)設有驅動器9，驅動器9上設有紫外線消毒燈10，吸管放置箱21的內部另一側設有吸管14，吸管14與藥物放置槽19連通，且藥物放置槽19與吸管14的連接處設有流量控制閥6，吸管14穿過通孔5且其端部設有呼吸面罩13，呼吸面罩13的兩側設有松緊扣11，且松緊扣11之間設有束縛帶12，吸管放置箱21的箱口處設有箱蓋7，箱蓋7的一側設有第一電子鎖8，殼體1的另外一側設有智能控制器4，智能控制器4分別與流量控制閥6、第一電子鎖8、驅動器9、第二電子鎖16、噴濕器17、濕度傳感器18和霧化器20電連接，且驅動器9和紫外線消毒燈10電連接，吸管14與藥物放置槽19的連接處設有流量控制閥6，來對吸入的藥粉量進行控制，避免吸入量過大，而造成口腔阻塞，藥物放置槽19內設有濕度傳感器18和噴濕器17，對霧化后的藥粉進行濕潤，驅除干燥藥粉對患者造成的不適感，吸管放置箱21用來收放吸管14和呼吸面罩13，避免了吸管14胡亂放置而造成的麻煩，且能夠通過紫外消毒燈10對吸管14和呼吸面罩13進行消毒，避免細菌對患者造成的二次感染，殼體1的底端四角設有支撐腳3，支撐腳3上設有耐磨層，耐磨層增加了支撐腳3的使用壽命，殼體1的兩側設有把手2，把手2上設有防滑紋，防滑紋避免了雙手從把手2上脫落，吸管14為螺紋軟管，吸管14與呼吸面罩13通過螺紋連接，螺紋連接便于呼吸面罩13從吸管14上取下，便于收放，智能控制器4的一側設有操作面板，操作面板與智能控制器4電連接。

工作原理：吸管14與藥物放置槽19的連接處設有流量控制閥6，來對吸入的藥粉量進行控制，避免吸入量過大，而造成口腔阻塞，藥物放置槽19內設有濕度傳感器18和噴濕器17，對霧化后的藥粉進行濕潤，驅除干燥藥粉對患者造成的不適感，吸管放置箱21用來收放吸管14和呼吸面罩13，避免了吸管14胡亂放置而造成的麻煩，且能夠通過紫外消毒燈10對吸管14和呼吸面罩13進行消毒，避免細菌對患者造成的二次感染。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
