本實用新型涉及一種具有飯前提醒功能的智能藥盒。

背景技術：

生活中，不少老年人身患多種慢性疾病，每天需要服用很多藥物，但老年人由于記憶力差，不能嚴格按照醫囑規定的藥物品種，服藥次數和服藥劑量準確服藥，而容易發生忘記服藥，誤服或重復服用，進而產生藥物不良反應或加重病情。

而且目前很多藥物要求飯前服用，目前的智能藥盒多為固定時間或固定間隔時間提醒服藥，無法做到飯前提醒用藥，是如何保證老年人能夠飯前服藥成為一個難題。

技術實現要素：

為了解決上述的技術問題，本實用新型的目的是提供一種具有飯前提醒功能的智能藥盒，提醒老人飯前用藥。

為解決上述技術問題，本實用新型采用如下技術方案：

本實用新型一種具有飯前提醒功能的智能藥盒，包括藥盒本體和門磁報警系統；

所述門磁報警系統包括磁鐵裝置、門磁檢測電路、wifi處理與通信電路或藍牙模塊和電源管理電路，所述磁鐵裝置包括設置于廚房櫥柜門上的磁鐵，所述門磁檢測電路與所述磁鐵裝置相鄰但不連接，所述門磁檢測電路分別連接wifi處理與通信電路以及電源管理電路，且所述wifi處理與通信電路或藍牙模塊與所述電源管理電路連接；

所述電源管理電路包括：與所述門磁檢測電路連接的觸發電路、與所述觸發電路連接的鎖定電路、與所述鎖定電路連接的電源開關電路；

所述藥盒本體包括主控單元，所述主控單元至少連接一個藥盒單元，所述主控單元分別電連接控制器、wifi模塊或藍牙模塊、語音合成模塊、錄音模塊、揚聲器和電源模塊，所述wifi模塊或藍牙模塊、語音合成模塊、錄音模塊和揚聲器分別與控制器電連接，所述控制器電連接電源模塊；

所述門磁報警系統與所述藥盒本體通過wifi或藍牙模塊無線連接；

所述藥盒本體接受到門磁報警系統傳遞的櫥柜門被打開信號后，所述藥盒本體的控制器控制所述揚聲器語音播放事先錄好的語音信息。

進一步的，所述控制器103還連接2G、3G或4G通訊模塊。

進一步的，所述藥盒單元包括容器和固定在藥盒本體內壁上的限位開關、彈簧、電磁閥，所述容器為抽屜式，所述限位開關用于感應所述容器的閉合，并向所述控制器發出感測信號，所述彈簧為機械彈簧，用于彈出所述容器，所述電磁閥用于彈出和鎖定所述容器。

進一步的，所述控制器還連接計時模塊。

與現有技術相比，本實用新型的有益技術效果：通過在廚房的櫥柜上設置門磁報警系統，吃飯前，需要在櫥柜拿碗筷，打開櫥柜門時，會觸發門磁報警系統，進而通過藥盒本體播放語音信息，提醒老年人飯前吃藥。

附圖說明

下面結合附圖說明對本實用新型作進一步說明。

圖1為本實用新型具有飯前提醒功能的智能藥盒的示意圖；

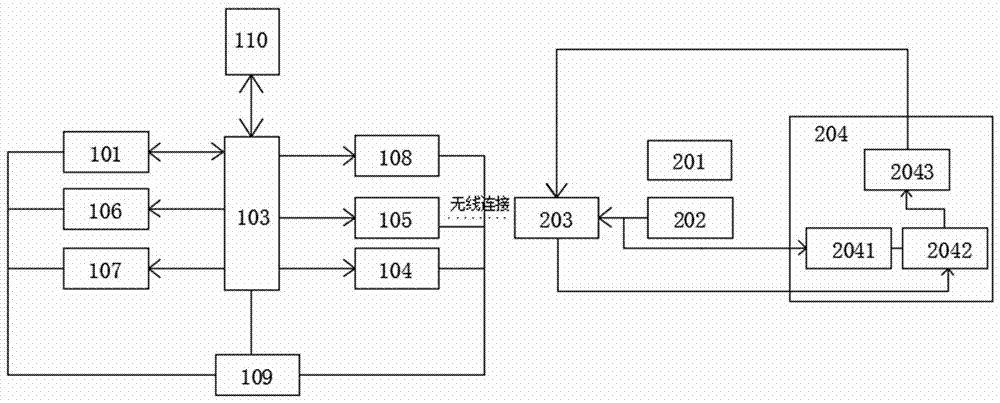

圖2為本實用新型的電路連接示意圖；

圖3為藥盒單元的結構示意圖。

附圖標記說明：1-藥盒本體；101-主控單元；102-藥盒單元；1020-容器；1021-限位開關；1022-彈簧；1023-電磁閥；103-控制器；104-存儲模塊；105-wifi模塊或藍牙模塊；106-語音合成模塊；107-錄音模塊；108-揚聲器；109-電源模塊；110-通訊模塊；2-門磁報警系統；201-磁鐵裝置；202-門磁檢測電路；203-wifi處理與通信電路或藍牙模塊；204-電源管理模塊；2041-觸發電路；2042-鎖定電路；2043-電源開關電路。

具體實施方式

如圖1-2所示，一種具有飯前提醒功能的智能藥盒，包括藥盒本體1和門磁報警系統2；

所述門磁報警系統2包括磁鐵裝置201、門磁檢測電路202、wifi處理與通信電路或藍牙模塊203和電源管理電路204，所述磁鐵裝置201包括設置于廚房櫥柜門上的磁鐵，所述門磁檢測電路202與所述磁鐵裝置201相鄰但不連接，所述門磁檢測電路202分別連接wifi處理與通信電路203以及電源管理電路204，且所述wifi處理與通信電路或藍牙模塊203與所述電源管理電路204連接；所述電源管理電路204包括：與所述門磁檢測電路202連接的觸發電路2041、與所述觸發電路2041連接的鎖定電路2042、與所述鎖定電路2042連接的電源開關電路2043；

所述藥盒本體1包括主控單元101，所述主控單元101至少連接一個藥盒單元102，所述主控單元101分別電連接控制器103、存儲模塊104、wifi模塊或藍牙模塊105、語音合成模塊106、錄音模塊107、揚聲器108和電源模塊109，所述存儲模塊104、wifi模塊或藍牙模塊105、語音合成模塊106、錄音模塊107和揚聲器108分別與控制器103電連接，所述控制器103電連接電源模塊109；

所述門磁報警系統2與所述藥盒本體1通過wifi或藍牙模塊無線連接；

所述藥盒本體1接受到門磁報警系統2傳遞的櫥柜門被打開信號后，所述藥盒本體1的控制器103控制所述揚聲器108語音播放事先錄好的語音信息。

進一步的，所述控制器103還連接2G、3G或4G通訊模塊110，用于給手機等設備發送報警信息。

如圖3所示，藥盒單元102包括容器1020和固定在藥盒本體1內壁上的限位開關1021、彈簧1022、電磁閥1023，所述容器1020為抽屜式，所述限位開關1021用于感應所述容器1020的閉合，并向所述控制器103發出感測信號，所述彈簧1022為機械彈簧，用于彈出所述容器1020，所述電磁閥1023用于彈出和鎖定所述容器1020。

飯前，通常都需要從廚房的櫥柜中取出碗筷，當打開櫥柜門取碗筷時時，會觸發門磁報警系統2，進而通過藥盒本體播放語音信息，提醒老年人飯前吃藥。

通過控制器103和計時器模塊可以設定門磁報警系統2在第一次報警后的一定時間段內不工作，避免短時間內重復打開柜門而多次報警提醒。

以上所述的實施例僅是對本實用新型的優選方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新型的技術方案做出的各種變形和改進，均應落入本實用新型權利要求書確定的保護范圍內。
