本實用新型涉及藥品加工技術領域，具體為一種制藥用包衣機。

背景技術：

高效包衣機是一種可以對片劑、丸劑、糖果等進行有機薄膜包衣、水溶薄膜衣、緩、控釋性包衣衣的一種高效、節能、安全、潔凈的機電一體化設備。包衣機適用于制藥、化工、食品等行業。根據鍋體材料可分為不銹鋼、紫銅二種。根據熱交換效率可分為有孔包衣機、無孔包衣機兩種。按生產能力分生產型與實驗型兩種，藥品在生產過程中，得到成型的藥片后，下一步則需要將藥片著色，藥品通過包衣機進行著色，著色后的包衣機殘留很多色素，所以需要進行清理來延長機器使用壽命，現有技術中大多采用人工清理不僅不干凈，并且增加了工作人員的勞動強度，降低了工作效率。

技術實現要素：

本實用新型提供一種制藥用包衣機，符合我們國家提出的節能減耗、厲行節約，環境友好的政策號召，進而解決上述背景技術中提出的問題。

本實用新型公開了一種制藥用包衣機，包括電源箱和箱體，所述電源箱上安裝有控制按鈕，所述箱體的頂部安裝有真空進料管和料桶，所述料桶的底部安裝有噴霧管，所述噴霧管的一側安裝有進水管，所述進水管上安裝有調節開關，所述噴霧管上安裝有旋轉噴頭，所述箱體的內部安裝有儲物盤，所述儲物盤的一側安裝有第一電動機，所述箱體內部的底部安裝有旋轉網，所述旋轉網一側安裝有第二電動機，所述旋轉網的另一側安裝有吹風箱，所述吹風箱的內部安裝有電熱網，所述吹風箱的一側安裝有鼓風機，所述箱體的底部安裝有出料管和出水管。

優選的，所述第一電動機和所述第二電動機均與所述電源箱電性連接。

優選的，所述旋轉噴頭的內部設有微型電動機。

優選的，所述進水管的內部設有消毒網。

與現有技術相比，本實用新型的有益效果：該設備采用藥品通過真空進料管進入箱體內部的儲料板，料箱通過噴霧管經旋轉噴頭對藥品進行噴灑，電源箱為旋轉噴頭提供電力，使其旋轉，提高噴灑藥品的均勻性，第一電動機對儲料板進行轉動，藥品進入旋轉網上，鼓風機通過吹風箱對藥品進行烘干，電熱網可加快烘干效率，第二電動機帶動旋轉網運動，藥品從出料口出來，生產完成后，水從進水管內進入到噴霧管上，可對設備進行清洗和消毒，保障設備使用壽命，本實用新型有益效果采用自動對藥品包衣，使用方便，生產成本低，生產效率高，設備采用自動清洗，延長了機器的壽命，也減少了人工清潔帶來的勞動力。

附圖說明

圖1是本實用新型的結構示意圖；

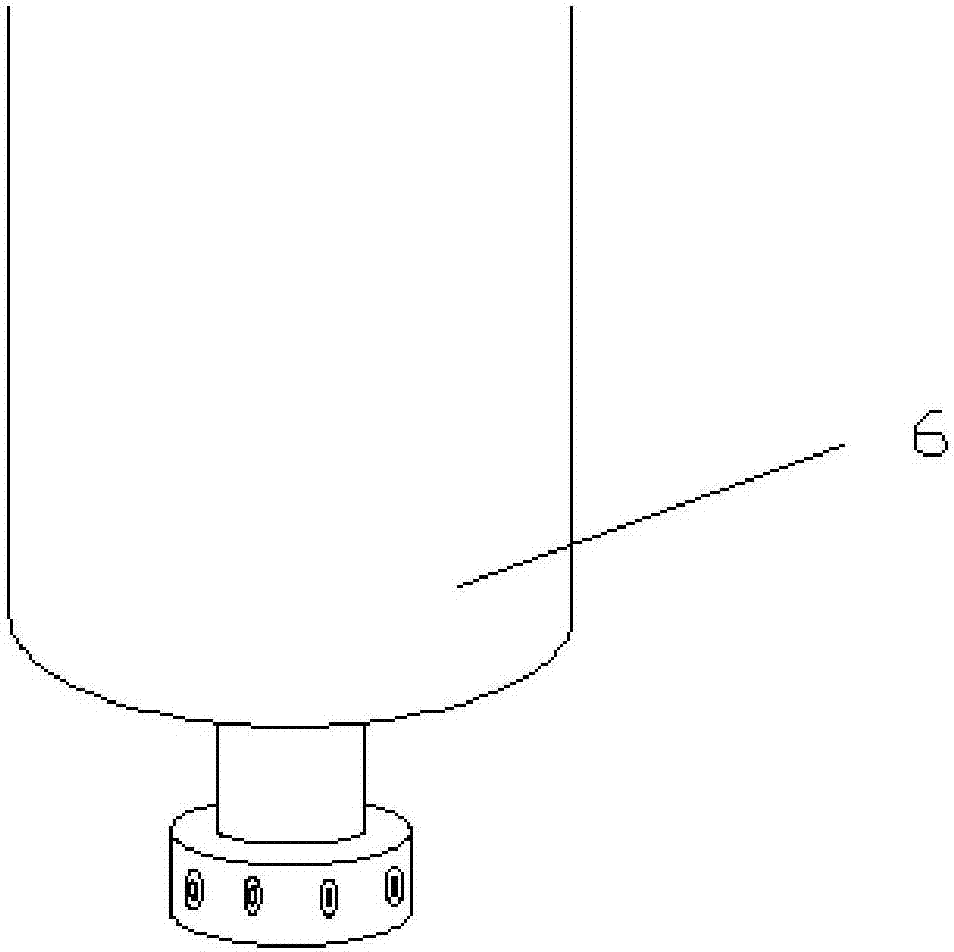

圖2是本實用新型的局部示意圖；

圖中：1-控制按鈕；2-電源箱；3-鼓風機；4-電熱網；5-吹風箱；6-旋轉噴頭；7-噴霧管；8-真空進料管；9-箱體；10-料桶；11-進水管；12-調節開關；13-儲物盤；14-第一電動機；15-旋轉網；16-第二電動機；17-出料管；18-出水管。

具體實施方式

以下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種實施例：一種制藥用包衣機，包括電源箱2和箱體9，電源箱2上安裝有控制按鈕1，箱體9的頂部安裝有真空進料管8和料桶10，料桶10的底部安裝有噴霧管7，噴霧管7的一側安裝有進水管11，進水管11上安裝有調節開關12，噴霧管7上安裝有旋轉噴頭6，箱體9的內部安裝有儲物盤13，儲物盤13的一側安裝有第一電動機14，箱體9內部的底部安裝有旋轉網15，旋轉網15一側安裝有第二電動機16，旋轉網15的另一側安裝有吹風箱5，吹風箱5的內部安裝有電熱網4，吹風箱5的一側安裝有鼓風機3，箱體9的底部安裝有出料管17和出水管18。

優選的，所述第一電動機14和所述第二電動機16均與所述電源箱2電性連接，可以很好控制藥品轉動速率，提高生產效率。

優選的，所述旋轉噴頭6的內部設有微型電動機，使噴灑效果更好。

優選的，所述進水管11的內部設有消毒網，保障生產的安全性，提高設備的使用壽命。

工作原理：使用時，將藥品通過真空進料管8進入箱體9內部的儲料板13，料桶10通過噴霧管7經旋轉噴頭6對藥品進行噴灑，電源箱2為旋轉噴頭6提供電力，使其旋轉，提高噴灑藥品的均勻性，第一電動機14對儲料板13進行轉動，藥品進入旋轉網15上，鼓風機3通過吹風箱5對藥品進行烘干，電熱網4可加快烘干效率，第二電動機16帶動旋轉網運動，藥品從出料口17出來，生產完成后，水從進水管11內進入到噴霧管7上，可對設備進行清洗和消毒，保障設備使用壽命，本實用新型有益效果采用自動對藥品包衣，使用方便，生產成本低，生產效率高，設備采用自動清洗，延長了機器的壽命，也減少了人工清潔帶來的勞動力。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
