本實用新型涉及醫療用品領域，尤其涉及一種具有遮雨功能的移動病床。

背景技術：

現有病床不具有遮雨功能，在室內運送病人時并無缺陷。但在室外運送病人時，如遇雨雪天氣，需撐傘遮護病人，很不方便。

技術實現要素：

本實用新型要解決的技術問題是：提供一種具有遮雨功能的移動病床。

為解決上述問題采用的技術方案是：具有遮雨功能的移動病床包括病床主體、傘布、傘布筒、傘布桿、兩個傘布安裝柱和兩個傘布支撐柱；病床主體的四角各設置有一個空心柱；

兩個傘布安裝柱分別插入病床主體一端的兩個空心柱內，傘布安裝柱能夠在空心柱內移動并能夠通過連接在空心柱上的止鎖結構鎖定位置；兩個傘布支撐柱分別插入病床主體另一端的兩個空心柱內，傘布支撐柱能夠在空心柱內移動并能夠通過連接在空心柱上的止鎖結構鎖定位置；傘布安裝柱和傘布支撐柱上均設置有傘布桿槽；

傘布筒包括固定軸、卷筒、扭簧和軸承，固定軸與傘布安裝柱連接，卷筒套在固定軸上并通過軸承與固定軸連接，扭簧與卷筒和固定軸連接；

傘布卷在卷筒上并與傘布桿連接，傘布桿放置在傘布安裝柱的傘布桿槽內；傘布拉出時，傘布桿放置在傘布支撐柱的傘布桿槽內。

進一步的是：卷筒的直徑由中部到兩端逐漸減小，傘布形狀為拱形。

進一步的是：具有遮雨功能的移動病床包括保護殼，保護殼與安裝柱連接并包裹傘布筒，保護殼上設置有傘布出口。

本實用新型的有益效果是：傘布能夠遮護病人，在雨雪及烈日天氣下保護病人，方便上述天氣下在室外運送病人。

附圖說明：

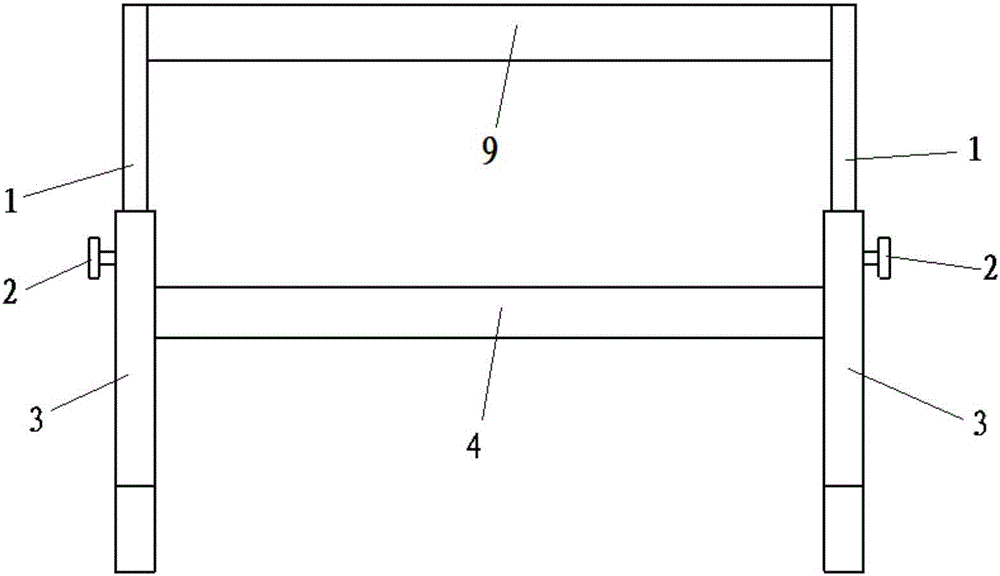

圖1是具有遮雨功能的移動病床的結構示意圖；

圖2是具有遮雨功能的移動病床另一方向的結構示意圖；

圖3是傘布筒剖視圖；

圖4是傘布筒另一方向的剖視圖；

圖中標記為：傘布安裝柱1、止鎖結構2、空心柱3、病床主體4、傘布支撐柱5、傘布桿槽6、傘布桿7、傘布8、保護殼9、傘布出口9-1、傘布筒10、安裝柱10-1、固定軸10-2、扭簧10-3、軸承10-4。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進一步說明。

如圖1至圖4所示，具有遮雨功能的移動病床包括病床主體4、傘布8、傘布筒10、傘布桿7、兩個傘布安裝柱1和兩個傘布支撐柱5；病床主體4的四角各設置有一個空心柱3；

兩個傘布安裝柱1分別插入病床主體4一端的兩個空心柱3內，傘布安裝柱1能夠在空心柱3內移動并能夠通過連接在空心柱3上的止鎖結構2鎖定位置；兩個傘布支撐柱5分別插入病床主體4另一端的兩個空心柱3內，傘布支撐柱5能夠在空心柱3內移動并能夠通過連接在空心柱3上的止鎖結構2鎖定位置；傘布安裝柱1和傘布支撐柱5上均設置有傘布桿槽6；

傘布筒10包括固定軸10-2、卷筒10-1、扭簧10-3和軸承10-4，固定軸10-2與傘布安裝柱1連接，卷筒10-1套在固定軸10-2上并通過軸承10-4與固定軸10-2連接，扭簧10-3與卷筒10-1和固定軸10-2連接；

傘布8卷在卷筒10-1上并與傘布桿7連接，傘布桿7放置在傘布安裝柱1的傘布桿槽6內；傘布8拉出時，傘布桿7放置在傘布支撐柱5的傘布桿槽6內。

室外運送病人時，上移傘布安裝柱1和傘布支撐柱5；將傘布桿7從傘布安裝柱1的傘布桿槽6內取出，并通過拉傘布桿7拉出傘布8，再將傘布桿7放入傘布支撐柱5的傘布桿槽6內，傘布8即遮擋住病床主體4；此時，扭簧10-3被扭轉，其彈力拉緊傘布8防止傘布8下垂。室內運送病人時，將傘布桿7取出傘布支撐柱5的傘布桿槽6，卷筒10-1在扭簧10-3彈力作用下反轉，將傘布8收回，再將傘布桿7放入傘布安裝柱1的傘布桿槽6內，并下移傘布安裝柱1和傘布支撐柱5。

傘布8拉出時，中部會下凹，影響雨水排放，可通過以下方式避免：卷筒10-1的直徑由中部到兩端逐漸減小，傘布8形狀為拱形。傘布8形狀為拱形，可避免傘布8中部下凹。

進一步的：具有遮雨功能的移動病床包括保護殼9，保護殼9與安裝柱10-1連接并包裹傘布筒10，保護殼9上設置有傘布出口9-1。保護殼9可保護傘布筒10的零部件，避免損壞，并可使病床更美觀。
