本實用新型涉及醫療器械技術領域，尤其是一種輸液袋液面提醒裝置。

背景技術：

一般情況下，患者需要輸液時，護士和患者家屬都會時刻留意輸液的進度，當輸液袋中的藥液流完，滴壺中的藥液也流完，液面下降到滴壺以下，就有可能出現回血現象，即血液進入下滴管，或者空氣進入血液導致空氣栓塞，使患者驚慌甚至帶來危險，盡管近年來已經出現了不少有關輸液袋的報警裝置，但此類報警裝置僅僅具有監控作用，當輸液管內的藥液低于監控面時，會觸發報警裝置進行提示或發送信息至后臺，讓護士知曉，但存在的不足之處是，如家屬或護士不在周邊時，或護士人手不足忙不過來時，盡管該裝置不斷地發出報警提示，但如不及時采取控制措施，仍然會有可能對患者造成傷害。

技術實現要素：

本實用新型克服了現有技術中的缺點，提供一種輸液袋液面提醒裝置，結構簡單，直接安裝在輸液管上，不僅具有提醒功能，也能中止輸液管中藥液的流動，提高使用安全性。

為了解決上述技術問題，本實用新型是通過以下技術方案實現的：

一種輸液袋液面提醒裝置，包括夾持體，所述夾持體包括第一夾板和第二夾板，所述第一夾板和第二夾板鉸接，所述第一夾板和第二夾板的中部還設置有用于容納輸液管的凹槽，所述第一夾板的凹槽處設置有紅外發射器，所述第二夾板的凹槽處設置有紅外接收器，所述第二夾板上還設置有功能腔，所述功能腔內設置有處理器、控制器、報警器和可充電電池，所述紅外接收器、處理器、控制器和報警器依次電連接，所述夾持體下方還設置有壓緊機構，所述壓緊機構與所述控制器電連接，所述可充電電池均與所述紅外發射器、紅外接收器、處理器、控制器、報警器和壓緊裝置電連接。

進一步地，所述壓緊機構包括壓臺和壓塊，所述壓臺與所述第一夾板固接，所述壓塊與所述第二夾板滑動連接，所述壓塊后方設置有氣缸，所述氣缸與所述控制器電連接。

進一步地，所述凹槽上設置有防滑紋。

進一步地，所述報警器包括閃光燈和蜂鳴器。

進一步地，所述氣缸上還設置有復位開關，所述復位開關與所述氣缸電連接。

進一步地，所述閃光燈設置在所述功能腔的上方。

進一步地，所述第一夾板上設置有正極磁石片，所述第二夾板上與所述正極磁石片的對應位置設置有負極磁石片。

進一步地，所述功能腔上設置有充電口，所述充電口與所述可充電電池電連接。

與現有技術相比，本實用新型的有益效果是：

本實用新型與以往液面提醒裝置相比的優越之處是，不僅具有提醒功能，也能采取有效的控制措施防止患者的血液回流，本實用新型設置有紅外發射器和紅外接收器，當輸液管中的藥液低于紅外發射器和紅外接收器之間所形成的對射線時，紅外接收器接收到的信號經傳遞至處理器分析發現有異常，處理器會將信號傳遞至控制器，控制器將信號傳遞至報警器和壓緊裝置，控制器控制報警器開啟，報警器會從聲覺和視覺上對患者家屬或護士進行警示，同時，控制器會控制氣缸運動，氣缸會伸出，控制壓塊往壓臺方向運動，將輸液管進行壓扁，輸液管中的藥液會停止，避免由于輸液管內存在壓力差而出現血液回流的現象，當護士需要拆卸時，按下復位開關，氣缸會回縮，松開對輸液管的壓緊，本實用新型中的各用電設備均使用可充電電池進行供電，避免拉線復雜。

附圖說明

附圖用來提供對本實用新型的進一步理解，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制，在附圖中：

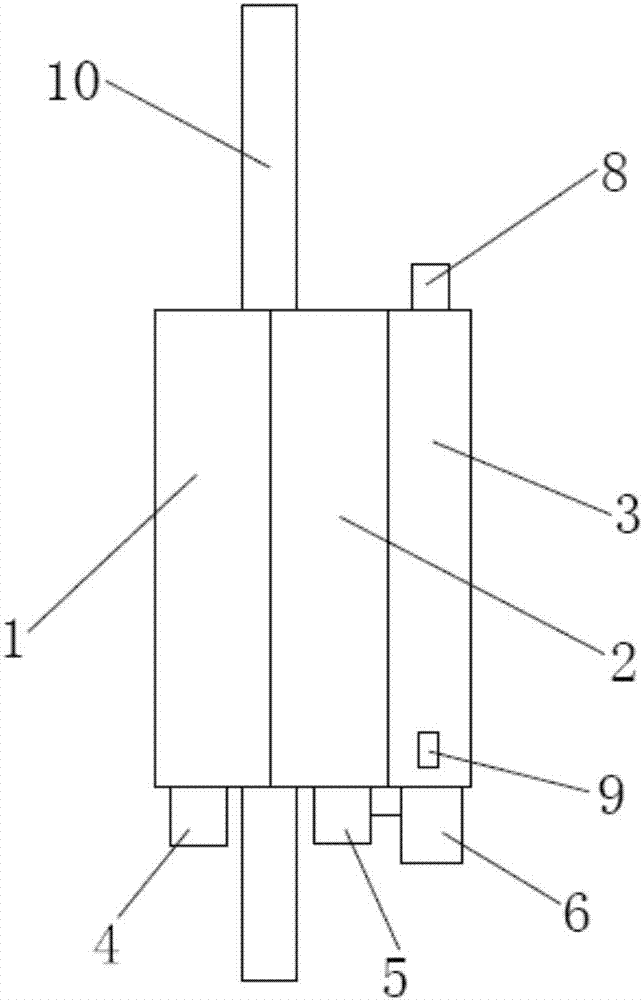

圖1是本實用新型所述輸液袋液面提醒裝置的結構示意圖；

圖2是本實用新型所述輸液袋液面提醒裝置使用狀態的側視圖。

圖中：1—第一夾板，11—紅外發射器，12—正極磁石片，13—凹槽，2—第二夾板，21—紅外接收器，22—負極磁石片，3—功能腔，4—壓臺，5—壓塊，6—?dú)飧祝?—防滑紋，8—閃光燈，9—充電口，10—輸液管。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1和圖2所示，一種輸液袋液面提醒裝置，包括夾持體，夾持體包括第一夾板1和第二夾板2，第一夾板1和第二夾板2鉸接，第一夾板1和第二夾板2的中部還設置有用于容納輸液管10的凹槽13，第一夾板1上設置有正極磁石片12，第二夾板2上與正極磁石片12的對應位置設置有負極磁石片22，在正極磁石片12與負極磁石片22的作用下，能將夾持體閉合從而夾在輸液管10上，同時，在凹槽13上設置有防滑紋7，能增大凹槽13與輸液管10的摩擦力，防止滑落，在第一夾板1的凹槽12處設置有紅外發射器11，第二夾板2的凹槽13處設置有紅外接收器21，在第二夾板2上還設置有功能腔3，功能腔3內設置有處理器、控制器、報警器和可充電電池，紅外接收器21、處理器、控制器和報警器依次電連接，以依次傳遞信號，在夾持體下方還設置有壓緊機構，壓緊機構與控制器電連接，可充電電池均與紅外發射器11、紅外接收器21、處理器、控制器、報警器和壓緊裝置電連接以進行供電，壓緊機構包括壓臺4和壓塊5，壓臺4與第一夾板1焊接，壓塊5與第二夾板2滑動連接，壓塊5后方設置有氣缸6，氣缸6與控制器電連接，報警器包括閃光燈8和蜂鳴器，閃光燈8設置在功能腔3的上方，在氣缸6上還設置有復位開關，復位開關與氣缸6電連接。

本實用新型的工作原理是：由于紅外接收器21與處理器電連接，會將接收數據源源不斷傳遞至處理器分析，當輸液管10中的藥液面低于紅外發射器11和紅外接收器21之間所形成的對射線時，處理器發現接收數據有異常，處理器會將信號傳遞至控制器，控制器將信號傳遞至報警器和壓緊裝置，閃光燈8會進行閃爍，并且蜂鳴器會發出聲音，對患者家屬或護士進行警示，同時，控制器會控制氣缸6運動，氣缸6會伸出，控制壓塊5往壓臺4方向運動，將輸液管10進行壓扁，輸液管10內的藥液便會處于停止?fàn)顟B(tài)，以保持輸液管10上下兩端的氣壓平衡，避免血液回流，等待護士過來將輸液袋拆卸下來或更換，護士在將輸液袋拆卸下來或更換后，按下復位開關，氣缸6會回縮，松開對輸液管10的壓緊。

優選地，在功能腔3上設置有充電口9，充電口9與可充電電池電連接。

最后應說明的是：以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
