本實用新型涉及一種換針軸，具體是一種渦輪手機便捷式快速換針軸。

背景技術：

車針是口腔科醫生用的耗材類用具，是一根很細小的鋼針，這根針由針頭和針柄組成，可插入高低速手機上使用，幫助口腔科醫生開牙洞和修牙齒。車針，分為鎢鋼車針和金剛砂車針。其中鎢鋼車針在國外使用較為普遍，國內，牙醫使用的主要為金剛砂車針。車針在使用到一定時間需要進行更換，人們都是采用快速換針器對車針進行更換，快速換針器的使用為醫生帶來了方便，但是現有快速換針器需要借助其他工具來取卸車針，快速換針器的夾針力過低，目前市面上現有的夾持力只有2.3.5N，容易引發安全事故，造成飛針和滑針現象；按壓力過高，用戶的使用舒適感不好；目前市面上V槽及A入口的機械力學配合不好，造成磨損快，從而降低了使用壽命這些，都為使用者帶來了不便。

技術實現要素：

本實用新型的目的在于提供一種渦輪手機便捷式快速換針軸，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種渦輪手機便捷式快速換針軸，包括套型夾持器、V型按壓套和軸套，所述套型夾持器安裝在V型按壓套內部，V型按壓套安裝在軸套內部，套型夾持器、V型按壓套和軸套均采用420不銹鋼材料制作，套型夾持器和V型按壓套之間以及V型按壓套和軸套之間均有10-20mm的間隙，套型夾持器的內表面安裝有內環，套型夾持器的下端設置有開口并且開口與套型夾持器之間的角度為30-60度。

作為本實用新型進一步的方案：內環與套型夾持器之間、套型夾持器和V型按壓套之間以及V型按壓套和軸套之間均采用激光焊接技術相連，套型夾持器、V型按壓套和軸套均采用CNC高精度走芯機進行加工。

作為本實用新型進一步的方案：套型夾持器、V型按壓套和軸套均采用退火工藝并且套型夾持器、V型按壓套和軸套均采用無心磨進行磨光處理。

作為本實用新型進一步的方案：套型夾持器的外徑為2.45-2.5mm，套型夾持器內部設置有2mm長的夾持位，夾持位的內徑為1.4-1.6mm，開口的寬度為0.25mm，V型按壓套的寬度為2.5mm。

與現有技術相比，本實用新型的有益效果是：該產品設計合理，結構簡單，體積小，重量輕，便于收納和運輸；故障率低，使用安全性好，該產品無需借助工具即可取卸車針，大大提高了工作效率，該產品符合力學和機械工程學原理，使用舒適感好；該產品可以避免抱死、飛針、轉動、跳動等問題，提高了使用壽命；該產品的夾持力達到5-9N，為現有夾持力的2倍多，大大提高了夾持力，使用效果好。

附圖說明

圖1為渦輪手機便捷式快速換針軸的爆炸圖。

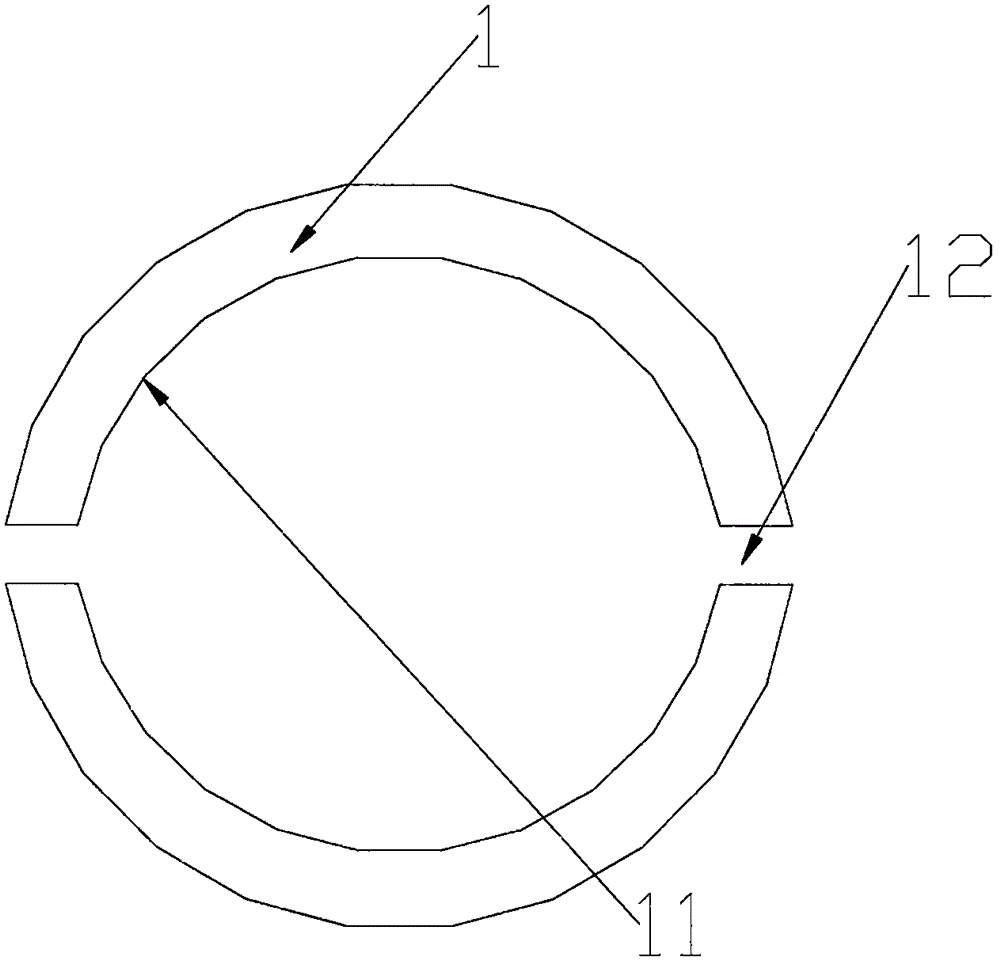

圖2為渦輪手機便捷式快速換針軸中套型夾持器的仰視圖。

圖3為渦輪手機便捷式快速換針軸中V型按壓套的剖面圖。

其中：1-套型夾持器，11-內環，12-開口，2-V型按壓套，3-軸套。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種渦輪手機便捷式快速換針軸，包括套型夾持器1、V型按壓套2和軸套3，所述套型夾持器1安裝在V型按壓套2內部，V型按壓套2安裝在軸套3內部，套型夾持器1、V型按壓套2和軸套3均采用420不銹鋼材料制作，套型夾持器1和V型按壓套2之間以及V型按壓套2和軸套3之間均有10-20mm的間隙，套型夾持器1的內表面安裝有內環11，套型夾持器1的下端設置有開口12并且開口12與套型夾持器1之間的角度為30-60度。內環11與套型夾持器1之間、套型夾持器1和V型按壓套2之間以及V型按壓套2和軸套3之間均采用激光焊接技術相連，套型夾持器1、V型按壓套2和軸套3均采用CNC高精度走芯機進行加工。套型夾持器1、V型按壓套2和軸套3均采用退火工藝并且套型夾持器1、V型按壓套2和軸套3均采用無心磨進行磨光處理。套型夾持器1的外徑為2.45-2.5mm，套型夾持器1內部設置有2mm長的夾持位，夾持位的內徑為1.4-1.6mm，開口12的寬度為0.25mm，V型按壓套2的寬度為2.5mm。

本實用新型的工作原理是：套型夾持器1、V型按壓套2和軸套3通過CNC高精度走芯機加工配件再通過合理硬度的熱處理，把套型夾持器1、V型按壓套2和軸套3組裝配形成一個產品，再通過激光技術焊接在合適部位，再通過無心磨使其金屬表面高光達到整體高水平狀態。軸套3內部尺寸有優化，可避免卡死；在套型夾持器1、V型按壓套2和軸套3不活動時，3個部件之間有10～20mm的避空空間，V型按壓套2的按壓套處做了線位處理，避免用力過大造成破壞其他部位；套型夾持器1的開口12處做了角度處理，可以更好與V型按壓套2接觸并且更加省力。經過測試，該產品的夾持力達到5-9N，現有的夾持力為2-3.5N，夾持力提高了2倍多。

該產品設計合理，結構簡單，體積小，重量輕，便于收納和運輸；故障率低，使用安全性好，該產品無需借助工具即可取卸車針，大大提高了工作效率，該產品符合力學和機械工程學原理，使用舒適感好；該產品可以避免抱死、飛針、轉動、跳動等問題，提高了使用壽命；該產品的夾持力達到5-9N，為現有夾持力的2倍多，大大提高了夾持力，使用效果好。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
