本實用新型涉及一種殘疾人用具，特別涉及一種幫助因事故造成下肢不等長的殘疾人行走的助力輔行器。

背景技術：

目前，為了降低因事故造成雙腿長短不一的殘疾人行走不便，助行器是不可或缺的專用器具。傳統的助行工具，如拐杖，雖然結構簡單，但行走比較吃力，而且由于使用者較短腿一直處于懸空狀態，得不到應有的鍛煉，長期使用容易導致肌肉萎縮，因此現在極少使用。常用的辦法是通過訂制增高鞋，但是增高鞋的規格類型必須是量身定制才行，一種規格只能夠適合某個殘疾人使用，因此制作周期長，費用高。

技術實現要素：

為了克服現有增高鞋必須量身定做、制作周期長、費用高的不足，本實用新型提供了一種高度可調節的助力輔行器，該輔行器不僅不需定做，而且能方便的安裝在普通的鞋底上，降低了制作周期和費用。

本實用新型采取的技術方案如下：

一種下肢殘疾人助力輔行器，包括：與普通鞋底配合的輔行板、與所述輔行板配合的助力板、支撐板和掩飾體，

所述輔行板包括第一橫板，所述第一橫板的右邊向下延伸形成與其垂直的第一縱板，所述第一橫板上具有多個螺栓孔，所述第一縱板的下端具有一個螺栓孔對，所述螺栓孔對包括兩個前后布置的螺栓；所述第一橫板上的多個螺栓孔與鞋底螺栓連接；

所述助力板包括第二橫板，所述第二橫板的右邊向上延伸形成與其垂直的第二縱板，所述第二橫板下方粘接與其匹配的防滑板，所述第二橫板上具有一個螺栓孔對；所述第二縱板上具有上下布置的至少一個螺栓孔對，所述第二縱板上的一個螺栓孔對與第一縱板上的螺栓孔對相對應并通過螺栓連接；

所述支撐板包括第一支撐板和第二支撐板，所述第一支撐板包括第三橫板，所述第三橫板的右邊向下延伸形成與其垂直的第三縱板，所述第三縱板上具有上下布置的至少一個螺栓孔對；

所述第二支撐板包括第四橫板，所述第四橫板的左邊向上延伸形成與其垂直的第四縱板，所述第四橫板上具有一個螺栓孔對，所述第四橫板上的螺栓孔對與第二橫板上的螺栓孔對相對應并通過螺栓連接；所述第四縱板上具有凹槽，所述第三縱板插入所述凹槽內；所述第四縱板具有一個螺栓孔對，所述第四縱板上的螺栓孔對與第三縱板上的一個螺栓孔對相對應并通過螺栓連接；

所述掩飾體套裝于由所述輔行板、助力板和支撐板共同形成的助力輔行器的外表面，與所述助力輔行器相匹配。

進一步的，還包括調節高度的調節板，所述調節板上具有上下布置的多個螺栓孔對，所述調節板夾于第三縱板和第四縱板之間，所述調節板上最下端的螺栓孔對與第四縱板上的螺栓孔對相對應并通過螺栓連接，所述調節板上另一螺栓孔對與第三縱板上端的螺栓孔對相對應并通過螺栓連接。

進一步的，還包括調節高度的調節板，所述調節板上具有上下布置的多個螺栓孔對，所述調節板夾于所述第一縱板和第二縱板之間，所述調節板上最下端的螺栓孔對與第二縱板下端的螺栓孔對相對應并通過螺栓連接，所述調節板上另一螺栓孔對與第一縱板上的螺栓孔對相對應并通過螺栓連接。

進一步的，所述第一橫板、第一縱板、第二橫板、第二縱板、第三縱板、第四橫板、第四縱板和調節板均為長方形結構，所述第三橫板為半圓形結構；所述第一橫板的長度大于第二橫板的長度，所述第二橫板的長度大于第四橫板的長度，所述第四橫板的長度與第三橫板的半徑相等；所述第一縱板、第二縱板、第三縱板、第四縱板和調節板的高度相等；所述第一橫板與第二橫板的寬度相等；所述第四橫板的寬度與第三橫版的直徑相等，且均小于第一橫板或第二橫板的寬度。

進一步的，與所述第一縱板連接的第二縱板上的螺栓孔對的位置、與所述第四縱板連接的第三縱板上的螺栓孔對的位置、與所述第三縱板連接的調節板上的螺栓孔對的位置、以及與所述第一縱板連接的調節板上的螺栓孔對的位置均根據下肢殘疾人的兩腿長度而定。

進一步的，所述輔行板、助力板、支撐板和調節板均由彈性鋼板制成。

進一步的，所述防滑板由具有消聲耐磨作用的橡膠材料制成。

進一步的，所述掩飾體由皮革和松緊帶制成。

本實用新型提供的助力輔行器方便的安裝在普通的鞋底上，通過在第二縱板、第三縱板和調節板上設置可調節的螺栓孔，可以調節助力輔行器的高度以適應不同用戶的需要，不需量身定做，制作周期短、費用低。

附圖說明

圖1為本實用新型實施例一的下肢殘疾人助力輔行器的主視示意圖；

圖2為圖1中輔行板的主視示意圖；

圖3為圖2所示的輔行板的俯視示意圖；

圖4為圖1中助力板的主視示意圖；

圖5為圖4所示的助力板的俯視示意圖；

圖6為圖1中第一支撐板的主視示意圖；

圖7為圖6所示的第一支撐板的俯視示意圖；

圖8為圖1中第二支撐板的主視示意圖；

圖9為圖8所示的第二支撐板的俯視示意圖；

圖10為圖1中調節板的主視示意圖。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型的技術方案進行清楚、完整的描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

圖1為本實用新型實施例一的下肢殘疾人助力輔行器的主視示意圖，包括：與普通鞋底配合的輔行板1、與所述輔行板配合的助力板2、支撐板和掩飾體6，

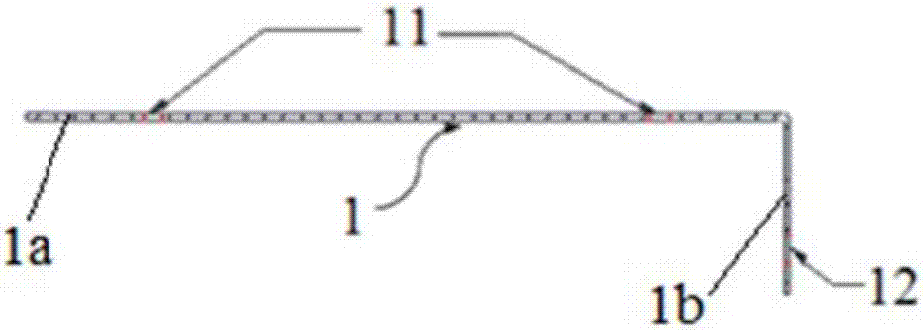

如圖2和3所示，結合圖1，所述輔行板1包括第一橫板1a，所述第一橫板1a的右邊向下延伸形成與其垂直的第一縱板1b，所述第一橫板1a上具有三個螺栓孔11，所述第一縱板1b的下端具有一個螺栓孔對12，所述螺栓孔對12包括兩個前后布置的螺栓，本文所述的其他螺栓孔對與螺栓孔對12相同，均為兩個前后布置的螺栓；所述第一橫板1a上的三個螺栓孔11與鞋底螺栓連接；

如圖4和5所示，結合圖1，所述助力板2包括第二橫板2a，所述第二橫板2a的右邊向上延伸形成與其垂直的第二縱板2b，所述第二橫板2a下方粘接與其匹配的防滑板21，所述第二橫板2a上具有一個螺栓孔對24；所述第二縱板2b上具有上下布置的兩個螺栓孔對22和23，所述第二縱板2b上的螺栓孔對23與第一縱板1b上的螺栓孔對12通過螺栓連接；所述防滑板21由橡膠材料制成，具有消聲耐磨作用；

所述支撐板包括第一支撐板3和第二支撐板4，如圖6和7所示，所述第一支撐板3包括第三橫板3a，所述第三橫板3a的右邊向下延伸形成與其垂直的第三縱板3b，所述第三縱板3b上具有上下布置的兩個螺栓孔對31和32；

如圖8和9所示，結合體圖1，所述第二支撐板4包括第四橫板4a，所述第四橫板4a的左邊向上延伸形成與其垂直的第四縱板4b，所述第四橫板4a上具有一個螺栓孔對41，所述第四橫板4a上的螺栓孔對41與第二橫板2a上的螺栓孔對24通過螺栓連接；所述第四縱板4b上具有凹槽42，所述第三縱板插入所述凹槽42內，所述第四縱板具有一個螺栓孔對43，所述第四縱板4b上的螺栓孔對43與第三縱板3b上的螺栓孔對31通過螺栓連接；

如圖1所示，所述掩飾體6套裝于由所述輔行板1、助力板2、支撐板3和4共同形成的助力輔行器的外表面，與所述助力輔行器相匹配。所述掩飾體6由皮革和松緊帶制成，所述松緊帶位于助力輔行器沒有鋼板的一面，即圖1中的提供行走時掩飾體的松縮位功能。因為全部用皮革做掩飾體，會抵消部分鋼板彈力，導致行走時過硬，起不到助力功能。掩飾體可以裝飾各種色彩，使助力輔行器不僅實用，而且美觀。

在本實施例中，所述第一橫板1a、第一縱板1b、第二橫板2a、第二縱板2b、第三縱板3b、第四橫板4a、第四縱板4b和調節板5均為長方形結構，所述第三橫板3a為半圓形結構，采用半圓形結構使腳部在行走時更舒服省力；所述第一橫板1a的長度大于第二橫板2a的長度，因此所形成的助力輔行器為上長下短的直角梯形結構，所述第二橫板2a的長度大于第四橫板4a的長度，所述第四橫板4a的長度與第三橫板3a的半徑相等；所述第一縱板1b、第二縱板2b、第三縱板3b、第四縱板4b和調節板5的高度均相等；所述第一橫板1a與第二橫板2a的寬度相等；所述第四橫板4a的寬度與第三橫板3a的直徑相等，且均小于第一橫板1a或第二橫板2a的寬度。

在實施例二中，所述第二縱板2b上的螺栓孔對22與第一縱板1b上的螺栓孔對12通過螺栓連接；所述第三縱板插入所述凹槽42內，所述第四縱板4b上的螺栓孔對43與第三縱板3b上的螺栓孔對32相對應并通過螺栓連接，其他同實施例一。

在實施例三中，如圖10所示，還包括調節高度的調節板5，所述調節板上具有上下布置的多個螺栓孔對，所述調節板5夾于第三縱板3b和第四縱板4b之間，所述調節板5上最下端的螺栓孔對51與第四縱板上4b的螺栓孔對43相對應并通過螺栓連接，所述調節板5上另一螺栓孔對(根據需要選擇5N中的螺栓孔對)與第三縱板3b上的螺栓孔對31相對應并通過螺栓連接，其他同實施例一。

在實施例四中，所述調節板5夾于所述第一縱板1b和第二縱板2b之間，所述調節板5上最下端的螺栓孔對51與第二縱板2b下端的螺栓孔對23相對應并通過螺栓連接，所述調節板5上另一螺栓孔對(根據需要選擇5N中的螺栓孔對)與第一縱板1b上的螺栓孔對12相對應并通過螺栓連接，其他同實施例一。

在本實用新型實施例中，所述輔行板1、助力板2、支撐板3和4、以及調節板5均由彈性鋼板制成。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化，均落入本實用新型的保護范圍之內。
