本實用新型涉及醫療設備技術領域，具體為一種輸液護理床。

背景技術：

目前，臨床上所使用的護理床主要由床板和床腿組成，在給病人輸液時，病人需躺在護理床上，醫務人員對病人進行穿刺輸液，輸液用具沒有專門放置的地方，給輸液帶來不便，而且當天冷的時候，病人輸液時，手長時間伸于外部，病人會感到冷，而且輸入的藥液很涼，會刺激血管，給病人帶來不適，市面上的護理床舒適度較差，且功能性較為單一，不能滿足人們的使用需求。

技術實現要素：

本實用新型的目的在于提供一種輸液護理床，以解決上述背景技術中提出的輸液用具沒有專門放置的地方，天冷時輸液涼，護理床功能單一，舒適度差的問題。

為實現上述目的，本實用新型提供如下技術方案：一種輸液護理床，包括升降搖把、支腿、碳晶加熱板、升降護欄、吊鉤、穿管孔和擱物板，所述升降搖把安裝于護理床主體的外側，所述支腿設于護理床主體的底部兩側，所述碳晶加熱板的底部為床墊，且碳晶加熱板與控制面板之間為電性連接，所述升降護欄的底側固定連接有護欄折疊按鈕，且升降護欄與擱臂板相連接，所述升降護欄的上下上端活動連接有旋轉塊，所述吊鉤安裝于升降輸液桿的底部兩側，且升降輸液桿與護理床主體固定連接，所述升降輸液桿的頂部懸掛有輸液感應器，且升降輸液桿的頂部固定設置有升降固定塊，所述床墊的底部固定連接有活動支撐架，所述擱物板與擱臂板之間通過合頁軸相連接，且擱物板的中心位置開設有凹槽，所述擱臂板的內腔安置有加熱板，且加熱板與控制面板之間為電性連接，所述穿管孔與擱臂板固定連接。

優選的，所述升降搖把與安裝于護理床主體底側的搖桿驅動升降機構相連接，且搖桿驅動升降機構與活動支撐架活動連接。

優選的，所述床墊與碳晶加熱板之間設有隔熱層。

優選的，所述床墊為可調節裝置，且調節角度范圍為0-65°。

優選的，所述擱臂板左右對稱設有兩處，兩處擱臂板均與升降護欄相連接，且兩處擱臂板的內腔均設有加熱板。

優選的，所述穿管孔為半圓結構。

優選的，所述輸液感應器與輸液管之間通過輸液感應器一側設置的卡槽夾持相連接。

與現有技術相比，本實用新型的有益效果是：該輸液護理床功能多樣化，安裝有碳晶加熱板，可使用控制面板進行加熱升溫，使病人免受寒冷刺激，設有穿管孔，可將輸液管通過穿管孔穿入，開啟加熱板，可對輸液管進行加熱，同時可對輸液管內的液體進行加熱，防止天冷藥液給血管帶來刺激，設有輸液感應器，可自動感應輸液瓶內藥液容量，當輸液完成后自動感應進行報警提示醫務人員，輸液桿為可升降裝置，可自由進行調節，設有兩處掛鉤，輸液方便，擱物板中心開設有凹槽，可將手機進行放置進行觀看，避免輸液過程中的枯燥。

附圖說明

圖1為本實用新型結構示意圖；

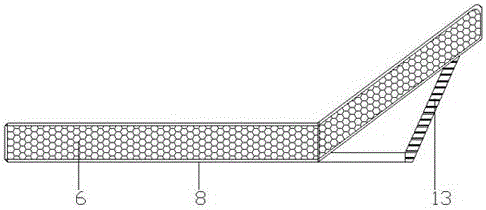

圖2為本實用新型床墊起升狀態結構示意圖；

圖3為本實用新型擱臂板俯視結構示意圖。

圖中：1、升降搖把，2、支腿，3、碳晶加熱板，4、護欄折疊按鈕，5、升降護欄，6、床墊，7、旋轉塊，8、護理床主體，9、吊鉤，10、升降輸液桿，11、輸液感應器，12、升降固定塊，13、活動支撐架，14、合頁軸，15、加熱板，16、穿管孔，17、控制面板，18、擱物板，19、凹槽，20、擱臂板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種輸液護理床，包括升降搖把1、支腿2、碳晶加熱板3、護欄折疊按鈕4、升降護欄5、床墊6、旋轉塊7、護理床主體8、吊鉤9、升降輸液桿10、輸液感應器11、升降固定塊12、活動支撐架13、合頁軸14、加熱板15、穿管孔16、控制面板17、擱物板18、凹槽19和擱臂板20，升降搖把1安裝于護理床主體8的外側，升降搖把1與安裝于護理床主體8底側的搖桿驅動升降機構相連接，且搖桿驅動升降機構與活動支撐架13活動連接，支腿2設于護理床主體8的底部兩側，碳晶加熱板3的底部為床墊6，且碳晶加熱板3與控制面板17之間為電性連接，床墊6為可調節裝置，且調節角度范圍為0-65°，床墊6與碳晶加熱板3之間設有隔熱層，升降護欄5的底側固定連接有護欄折疊按鈕4，且升降護欄5與擱臂板20相連接，升降護欄5的上下上端活動連接有旋轉塊7，吊鉤9安裝于升降輸液桿10的底部兩側，且升降輸液桿10與護理床主體8固定連接，升降輸液桿10的頂部懸掛有輸液感應器11，且升降輸液桿10的頂部固定設置有升降固定塊12，輸液感應器11與輸液管之間通過輸液感應器11一側設置的卡槽夾持相連接，床墊6的底部固定連接有活動支撐架13，擱物板18與擱臂板20之間通過合頁軸14相連接，且擱物板18的中心位置開設有凹槽19，擱臂板20的內腔安置有加熱板15，且加熱板15與控制面板17之間為電性連接，穿管孔16與擱臂板20固定連接，穿管孔16為半圓結構，擱臂板20左右對稱設有兩處，兩處擱臂板20均與升降護欄5相連接，且兩處擱臂板20的內腔均設有加熱板15。

工作原理：在使用該輸液護理床時，首先需對整個輸液護理床有一個結構上的了解，在使用時，能夠更加便捷的進行使用，安裝有碳晶加熱板3，可使用控制面板17進行加熱升溫，設有穿管孔16，可將輸液管通過穿管孔16穿入，開啟加熱板15，可對輸液管進行加熱，同時可對輸液管內的液體進行加熱，設有輸液感應器11，可自動感應輸液瓶內藥液容量，當輸液完成后自動感應進行報警提示醫務人員，升降輸液桿10為可升降裝置，可自由進行調節，設有兩處吊鉤9，輸液方便，擱物板18中心開設有凹槽19，可將手機進行放置進行觀看，避免輸液過程中的枯燥，使用升降搖把1可通過搖桿驅動升降機構升降控制床墊6的高度，升降護欄5可使用護欄折疊按鈕4控制高度，護理床主體8底部設有滑輪，可方便移動。

綜上所述，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
