本實用新型涉及醫療輔助器具技術領域，尤其是涉及一種智能化胰島素注射裝置。

背景技術：

糖尿病是嚴重威脅人類健康的慢性病之一，胰島素治療作為控制高血糖的重要手段已被越來越多糖尿病患者接受。注射部位的選擇直接影響到胰島素的吸收及療效。由于胰島素是一種生長因子，反復在同一部位注射會導致皮下硬結，降低胰島素的吸收率。臨床上，注射部位以腹部為首選。目前，國內大量的糖尿病患者一般都在家庭自行完成注射，有調查顯示，由于缺乏相關疾病知識及對注射技術的掌握，常出現同一個部位重復注射、注射點之間相距過小等狀況，不能科學地合理的規范注射部位。糖尿病患者很多合并腦血管、神經的并發癥，記憶力減退很常見。餐前忘記注射，甚至注射后忘記進餐而造成嚴重后果的意外事件并不鮮見。雖然臨床上常用一種腹部注射定位卡，來盡量輔助進行胰島素的注射，但該種產品是紙質的，不易在腹部固定；寒冷季節引起患者不適；受潮或不小心易破損；每張卡只能短期使用；注射孔雖然可于使用前開啟，但是封閉的小圓片常自行脫落，會誤導注射者。另外，也不具備注射監控、提醒功能。

技術實現要素：

本實用新型旨在克服上述現有技術中存在的缺陷，提出了一種智能化胰島素注射裝置。

本實用新型的技術方案是這樣實現的：

一種智能化胰島素注射裝置，包括腰帶、腰帶前部的圓盤體、以及腰帶后部設置的腰托，所述圓盤體上設有若干注射孔；對應各所述注射孔分別設置有提醒燈，且在各注射孔內分別設置有針頭感應探頭；在所述圓盤體上對應肚臍位置設有控制單元，所述針頭感應探頭以及所述提醒燈分別與所述控制單元連接。

進一步，所述圓盤體上除去所述控制單元的區域等分有數個注射區，在每一注射區內都設有數個注射孔。

進一步，所述圓盤體上除去所述控制單元的區域等分有4個注射區，在每一注射區內都設有14個注射孔。

進一步，所述控制單元包括用于控制各所述提醒燈交替點亮的控制模塊、用于儲存注射時間及注射孔位信息的記錄模塊、用于提醒時間和提醒內容的提醒模塊、以及與所述控制模塊、記錄模塊和提醒模塊連接的顯示屏。

進一步，所述控制模塊包括單片機以及單片機上連接的提醒燈控制電路。

進一步，所述記錄模塊包括可以熱插拔的存儲卡。

進一步，所述的注射孔直徑為1.3-1.5cm，相鄰注射孔之間距離為1cm。

進一步，所述腰托通過子母貼與所述腰帶連接。

進一步，所述腰托以及所述圓盤體均采用皮革制成，二者內襯均為棉布。

進一步，所述腰托上設有使用說明標識。

采用了上述技術方案，本實用新型的有益效果為：

通過控制單元設置注射時間、進餐時間、運動時間及其他自定義提醒；利用控制模塊控制提醒燈自動規律輪換閃爍，實現了以燈光閃爍為標識，自動選擇孔位；通過記錄模塊接收并保存注射孔探頭傳送的數據，自動記錄注射時間和注射孔位。確保注射孔位的規律輪換，以防患者記憶下降或護理交接不清引起同一部位重復注射。實現了自動有規律的輪換注射孔位，使胰島素注射更安全、簡便易操作，提高了胰島素的注射效果及吸收利用率。通過記錄模塊來記錄注射孔位及注射時間等信息，便于醫護人員或他人對患者注射行為的監控和指導，也為臨床相關研究提供數據。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的結構示意圖；

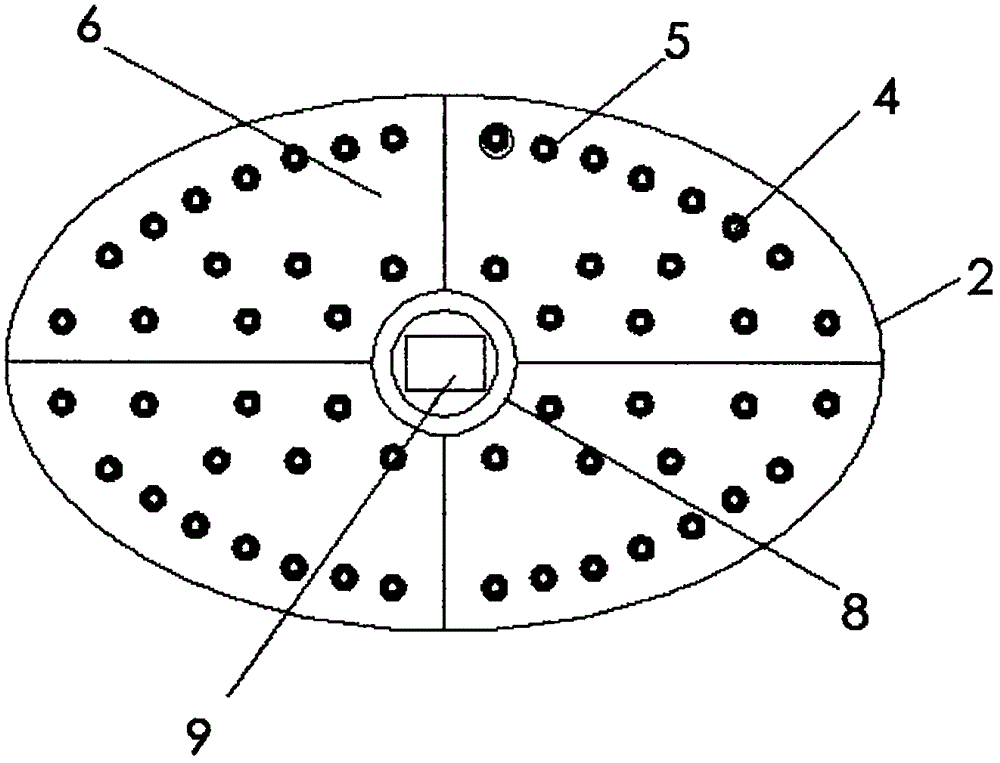

圖2為本實用新型中圓盤體的結構示意圖。

其中：1-腰帶；2-圓盤體；3-腰托；4-注射孔；5-針頭感應探頭；6-注射區；7-使用說明標識；8-控制單元；9-顯示屏。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

一種智能化胰島素注射裝置，如圖1和圖2所示，包括腰帶1、腰帶1前部的圓盤體2、以及腰帶1后部設置的腰托3，所述圓盤體2上設有若干注射孔4；對應各所述注射孔4分別設置有提醒燈，且在各注射孔4內分別設置有針頭感應探頭5；在所述圓盤體2上對應肚臍位置設有控制單元8，所述針頭感應探頭5以及所述提醒燈分別與控制單元8連接。需要說明的，提醒燈可以是環繞在所述注射孔內部的圓形燈體，也可以是設置在注射孔4附近的燈體。當然，也可以是在圓盤體2上、對應各個注射孔位置設置提醒燈。

上述圓盤體2上除去所述控制單元的區域等分有數個注射區6，在每一注射區內都設有數個注射孔4。在本注射裝置使用的時候，四個注射區可以輪換工作，同一時刻使用一個注射區，其余三個不使用。當然，注射區的數量以及注射孔的數量可以根據實際的需要確定。優選的，圓盤體2上除去所述控制單元的區域等分有4個注射區，在每一注射區內都設有14個注射孔，可以很好的符合常規使用的需求。

上述控制單元8包括用于控制各所述提醒燈交替點亮的控制模塊、用于儲存注射時間及注射孔位信息的記錄模塊、用于提醒時間和提醒內容的提醒模塊、以及與所述控制模塊、記錄模塊和提醒模塊連接的顯示屏9。上述控制模塊包括單片機以及單片機上連接的提醒燈控制電路。顯示屏9可以是觸摸控制屏，通過觸摸屏來控制本注射裝置，進行參數設置等操作。

需要指出的是，控制單元8能夠控制所有注射孔，通過控制模塊可以設置注射時間、進餐時間、運動時間及其他自定義提醒；利用控制模塊控制提醒燈自動規律輪換閃爍，實現了以燈光閃爍為標識，自動選擇孔位；通過記錄模塊接收并保存注射孔探頭傳送的數據，自動記錄注射時間和注射孔位。

通過控制單元自動更換和提示注射孔位，確保注射孔位的規律輪換，以防患者記憶下降或護理交接不清引起同一部位重復注射，通常，上述記錄模塊包括可以熱插拔的存儲卡，如TF卡，能夠方便的將存儲卡放在電腦等設備上讀取、查閱注射記錄，實現了注射監控功能，便于醫護人員或他人對患者注射行為的監控和指導，也為臨床相關研究提供數據。

上述的注射孔4直徑為1.3-1.5cm，相鄰注射孔之間距離為1cm，確保與注射針頭匹配，兩注射孔間距不宜過小，避免穿孔。

為了便于使用，在一個可選的實施例中，上述腰托3通過子母貼與所述腰帶1連接。另外，上述腰托3上設有使用說明標識7，方便患者或其加入隨時讀取，方便本裝置的使用。

上述腰托3以及所述圓盤體2均采用皮革制成，二者內襯均為棉布。需要說明的是，圓盤體選用皮質材料，其內襯為棉布，表面柔韌、抗菌、容易固定。相對于紙卡，它不僅可以反復使用，而且不易破損變形，表面可用消毒液擦拭。內襯棉布可使寒冷季節放置于腹部不會引起患者不適。

本實用新型通過針頭感應探頭能方便的檢測到某注射孔內已經插入過針頭注射了胰島素，將該信息反饋給控制單元，儲存在記錄模塊，并且，控制模塊在下一次注射提醒時，不會提醒此注射孔位置進行注射，能有規律的輪換注射部位，降低疼痛、硬結的發生率，使胰島素注射更安全、簡便易操作。提高了胰島素的注射效果及吸收利用率，增加了患者對胰島素注射的依從性。同時，具備提醒功能，通過控制單元的提醒模塊可以預設定相應的提醒內容，防止患者因記憶功能減退，遺忘注射或進餐時間而造成的嚴重后果。還能夠記錄注射孔位及注射時間等信息，便于醫護人員或他人對患者注射行為的監控和指導，也為臨床相關研究提供數據。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
