本實用新型涉及心內科護理技術領域，具體為一種用于心內科的多功能護理床。

背景技術：

對長期臥床的病人尤其是對心內科臥床病人的護理是非常辛苦的，由于長期臥床的緣故，醫護人員需要經常給病人的身體和四肢進行清理，從而避免在康復過程中病人出現皮膚病癥，這給醫護人員及病人家屬帶來極大負擔，另外，心內科病人的活動幅度不易過大，而現有的用于心內科的多功能護理床功能較為簡單，很多時候需要病人來回移動，十分不便，不夠人性化，因此，需要一種使用方便且便于上下床的護理床來解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種用于心內科的多功能護理床，以解決上述背景技術中提出的現有護理床功能單一，不夠人性化，且不能幫助病人減緩皮膚病癥的問題。

為實現上述目的，本實用新型提供如下技術方案：一種用于心內科的多功能護理床，包括第一床墊、護欄、桌板、第二床墊、第三床墊、第四床墊、萬向輪、第二升降電機、底座、床架、第一升降電機、支架、床頭、輸液桿、振動器、擴音器、連桿、轉動軸和橫梁，所述底座的底部設有萬向輪，所述底座與床架支架通過支架相連接，所述床頭固定安裝于床架的右端頂部，所述輸液桿固定安裝于床架的右側，所述第一升降電機的一端固定安裝于底座的頂部，且第一升降電機的另一端與第一床墊相連接，所述第二升降電機一端固定安裝于底座的頂部，且第二升降電機的另一端與第三床墊相連接，所述第二床墊固定安裝于床架的頂部，所述第四床墊的左端與第三床墊相連接，所述護欄固定安裝于床架的外側，所述桌板設于護欄的頂部，所述擴音器固定安裝于床架的右側，所述連桿的兩端設有轉動軸，且連桿的底端通過轉動軸與床架相連接，連桿的頂端通過轉動軸與橫梁相連接。

優選的，所述護欄包括連桿、轉動軸和橫梁，且護欄為可旋轉調節裝置，護欄的旋轉角度范圍為0-90°。

優選的，所述第一床墊、第二床墊、第三床墊和第四床墊的內部均設有振動器。

優選的，所述桌板為可拆卸更換裝置。

優選的，所述第一床墊、第二床墊、第三床墊和第四床墊相互之間通過鉸鏈相連接。

與現有技術相比，本實用新型的有益效果是：該用于心內科的多功能護理床在床墊內部設有振動器，能夠防止長期臥床的心內科病人產生皮膚病癥，減輕護理人員和家屬的勞動強度，該用于心內科的多功能護理床設有護欄，在護欄上可以搭設桌板，便于病人用餐，護欄為可旋轉調節裝置，護欄的旋轉角度范圍為0-90°，在病人上下床時可更加方便，擴音器的設置可使病人在需要緊急情況時更為有效的通知家屬。

附圖說明

圖1為本實用新型結構示意圖；

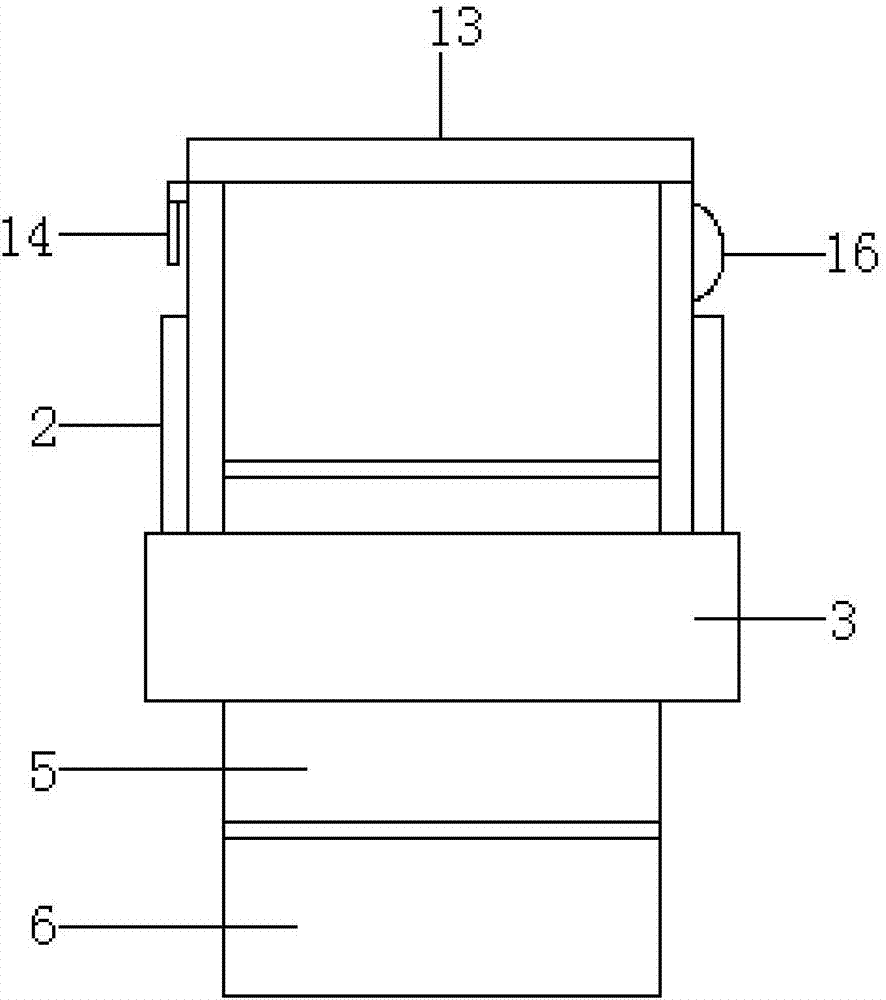

圖2為本實用新型俯視結構示意圖；

圖3為本實用新型第一床墊結構示意圖；

圖4為本實用新型護欄打開狀態結構示意圖；

圖5為本實用新型護欄關閉狀態結構示意圖。

圖中：1、第一床墊，2、護欄，3、桌板，4、第二床墊，5、第三床墊，6、第四床墊，7、萬向輪，8、第二升降電機，9、底座，10、床架，11、第一升降電機，12、支架，13、床頭，14、輸液桿，15、振動器，16、擴音器，17、連桿，18、轉動軸，19、橫梁。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種用于心內科的多功能護理床，包括第一床墊1、護欄2、桌板3、第二床墊4、第三床墊5、第四床墊6、萬向輪7、第二升降電機8、底座9、床架10、第一升降電機11、支架12、床頭13、輸液桿14、振動器15、擴音器16、連桿17、轉動軸18和橫梁19，底座9的底部設有萬向輪7，底座9與床架10支架通過支架12相連接，床頭13固定安裝于床架10的右端頂部，輸液桿14固定安裝于床架10的右側，第一升降電機11的一端固定安裝于底座9的頂部，且第一升降電機11的另一端與第一床墊1相連接，第二升降電機8一端固定安裝于底座9的頂部，且第二升降電機8的另一端與第三床墊5相連接，第二床墊4固定安裝于床架10的頂部，第四床墊6的左端與第三床墊5相連接，護欄2固定安裝于床架10的外側，護欄2包括連桿17、轉動軸18和橫梁19，且護欄2為可旋轉調節裝置，護欄2的旋轉角度范圍為0-90°，桌板3設于護欄2的頂部，擴音器16固定安裝于床架10的右側，連桿17的兩端設有轉動軸18，且連桿17的底端通過轉動軸18與床架10相連接，連桿17的頂端通過轉動軸18與橫梁19相連接，第一床墊1、第二床墊4、第三床墊5和第四床墊6的內部均設有振動器15，第一床墊1、第二床墊4、第三床墊5和第四床墊6相互之間通過鉸鏈相連接。

工作原理：該用于心內科的多功能護理床的第一床墊1、第二床墊4、第三床墊5和第四床墊6的內部均設有振動器15，可利用振動器15輔助對病人進行按摩，促進血液流通，防止產生皮膚病癥，病人需要用餐時，可將護欄2打開，將桌板3放置在護欄2的頂部，利用第一升降電機11和第二升降電機8將第一床墊1和第三床墊5調整到合適的角度，方便病人用餐，護欄2為可旋轉調節裝置，護欄2的旋轉角度范圍為0-90°，在病人上下床時，可將護欄2調整到關閉狀態，第一床墊1、第二床墊4、第三床墊5和第四床墊6相互之間通過鉸鏈相連接，可通過第一升降電機11和第二升降電機8方便的進行調節，桌板3為可拆卸更換裝置，在不使用時可拆下來。

當然，以上只是本實用新型的具體應用范例，本實用新型還有其他的實施方式，凡采用等同替換或等效變換形成的技術方案，均落在本實用新型所要求的保護范圍之內。
