本發明涉及心血管疾病的介入治療設備領域，屬于生物完全降解心臟支架范疇，具體為一種能均勻降解的聚乳酸基血管支架。

背景技術：

在狹窄或者堵塞的血管中置入血管內支架，是目前用來治療心血管疾病的重要方法之一。生物可降解支架在植入人體病變血管后，能夠提供有效的支撐，待血管重建完成后逐步降解吸收，能夠有效避免永久性支架帶來的生物相容性問題及血管炎癥反應。

但是，目前的可降解支架仍不夠完善，研究表明，應力對于可降解材料的降解速率有顯著影響，當支架植入血管之后，所處應力環境復雜多樣，致使支架發生不均勻降解，局部提前斷裂，進一步引發急性血栓，嚴重地可導致手術失敗。

因此，如果能夠針對支架植入血管后的應力分布情況，優化設計支架構型，將有效的避免支架不均勻降解情況的發生。

技術實現要素：

本發明為了解決目前可降解支架的不均勻降解問題，根據應力對于聚乳酸材料降解速率影響的規律，設計了一種能均勻降解的聚乳酸基血管支架。

所述的一種能均勻降解的聚乳酸基血管支架，整個血管支架由主體支撐環和直線型連接筋構成，每兩個相鄰的主體支撐環通過沿圓周均勻分布的3個直線型連接筋相連；

所述的主體支撐環的圓心均勻分布在血管支架的軸向線上，每個主體支撐環沿血管支架的軸線方向上設置6個波峰和6個波谷，構成波浪形圓環結構。

相鄰兩個主體支撐環的波峰與波谷錯開設置，前一個主體支撐環的波峰對應后一個主體支撐環的波谷，主體支撐環與直線連接筋的連接點設置在距離較近的峰-谷點，其他無連接點的波峰和波谷外部端點附加有正方形的加強結構，相鄰的波峰和波谷之間的支架絲材設為‘N’型。

本發明的優點在于：

一種能均勻降解的聚乳酸基血管支架，根據支架應力分布特點，將支架尺寸參數合理優化，在保證支架支撐強度的同時，降低支架應力極值，使支架應力分布更加均勻，以達到均勻降解的目的，延長支架的整體支撐時間。

附圖說明

圖1是本發明一種能均勻降解的聚乳酸基血管支架的平面展開示意圖；

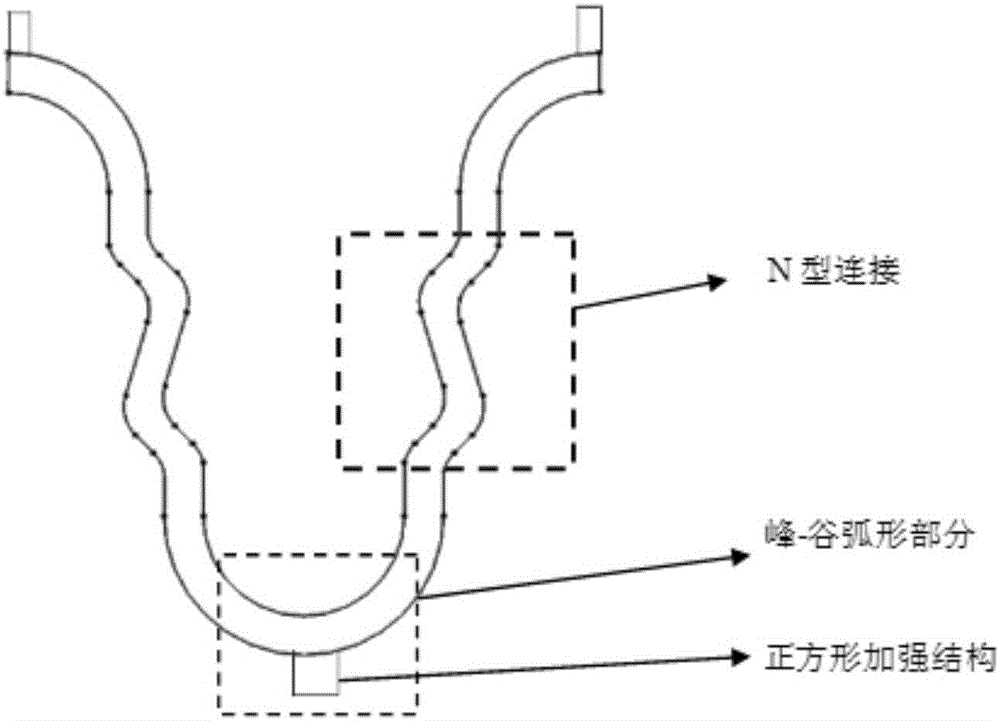

圖2是本發明所述的聚乳酸基血管支架中主體支撐環局部結構示意圖；

圖3是本發明所述的聚乳酸基血管支架中相鄰波峰和波谷之間的‘N’型連接線示意圖。

具體實施方式

下面結合附圖與具體實施方式對本發明作進一步說明：

本發明所述的一種能均勻降解的聚乳酸基血管支架，采用的材質為聚乳酸或聚乳酸-羥基乙酸共聚物，如圖1所示，整個支架為管網狀結構，包括多個重復單元，如圖中黑色虛線框出部分為重復單元的局部；每個重復單元由一個主體支撐環和3個直線型連接筋組成，也就是每兩個相鄰的主體支撐環通過沿圓周均勻分布的3個直線型連接筋相連；主體支撐環半徑的取值范圍為1～3mm，也就是血管支架半徑的取值范圍為1～3mm，直線型連接筋的長度為主體支撐環半徑的1.5～2倍。

主體支撐環的圓心均勻分布在血管支架的軸向線上，每個主體支撐環沿血管支架的軸線方向上設置6個波峰和6個波谷，構成波浪形圓環結構。

相鄰兩個主體支撐環波峰與波谷錯開設置，前一個主體支撐環的波峰對應后一個主體支撐環的波谷，相鄰主體支撐環與三個直線連接筋之間的連接點設置在距離較近的峰-谷點。每一個主體支撐環中未設置連接點的波峰和波谷的外部端點均有一個正方形加強結構，如圖2中所示。

所述主體支撐環的波峰和波谷部分為弧形，相鄰的峰-谷弧形部分之間由‘N’型線連接，如圖2所示，‘N’型線長度服從如圖3所示的比例設置，其中d為構成‘N’型線的支架絲材的直徑，可取范圍為0.1～0.16mm；‘N’型線各部分的長度比例如圖3中所示，為2d:4d:2d，且‘N’型線的兩個弧形部分的弧度均為120°。

通過本發明主體支撐環的設計，使得聚乳酸可降解血管支架或聚乳酸-羥基乙酸共聚物血管支架在降解過程中，在一定程度上減輕了牽張應力引起的局部降解過快問題，能有效延長可均勻降解的聚乳酸基血管支架在降解過程中的支撐時間，優化支撐強度，避免其不均勻降解現象以及由此引起的支架斷裂等問題。
