本發明涉及醫療器械領域，具體的，涉及骨科護理牽引支架。

背景技術：

牽引術是骨科常用的治療方法，而骨科牽引支架是一種采用機械傳動實行牽引的一種新穎器械，應用人體生理學與機械物理力學科學結合的特點，廣泛應用于各種急慢性損傷引起的腰椎間盤突出、腰腿痛、放射性腿腳麻木、行走無力而引起的腿腳肌肉萎縮，以及外傷性頸椎骨折、錯位、脫位等癥狀，也可適用于頸椎性頭暈?zāi)垦！㈩^痛耳鳴、血壓異常等臨床癥狀。但是現有技術中的骨科牽引支架不方便調節和掌握牽引力度，從而不利于患者的病情恢復，可能會造成患者在治療過程中比較痛苦。

因此，提供一種結構簡單，使用方便，可以明確地掌握牽引的力度，而且可以自行調節的骨科護理牽引支架是本發明亟需解決的問題。

技術實現要素：

針對上述現有技術，本發明的目的在于克服現有技術中的骨科牽引支架不方便調節和掌握牽引力度，從而不利于患者的病情恢復，可能會造成患者在治療過程中比較痛苦的問題，從而提供一種結構簡單，使用方便，可以明確地掌握牽引的力度，而且可以自行調節的骨科護理牽引支架。

為了實現上述目的，本發明提供了一種骨科護理牽引支架，所述骨科護理牽引支架包括：底座、第一支撐柱、背板、座板、腿部撐板、腳部拉伸機構和分別設置在所述底座上的第一液壓泵、第二支撐柱以及第三支撐柱，所述第一支撐柱豎直設置，且所述第一支撐柱的下端與所述第一液壓泵上的活塞桿相連，所述第一支撐柱的上端與所述背板的下表面相鉸接，所述座板水平設置在所述第二支撐柱的上端，且所述背板的一側與所述座板的一側鉸接，所述腿部撐板水平設置在所述第三支撐柱的上端，所述腿部撐板的上表面設置有兩個條形狀的腿部放置槽，所述底座上還分別設置有兩個與所述腿部撐板相配合的腳部拉伸機構，且所述腳部拉伸機構在所述腿部放置槽的延長線上，且所述腳部拉伸機構能夠沿著所述腿部放置槽的延長線方向滑動，兩個所述腳部拉伸機構上的腳套和固定板之間設置有拉力傳感器，且所述固定板朝向所述座板的表面設置有與所述拉力傳感器電性連接的顯示器。

優選地，所述腳部拉伸機構包括：第四支撐柱、第二液壓泵、支撐塊、橫板、腳套、固定板、螺紋桿和操作桿，所述底座的上表面設置有兩條滑道，所述第二液壓泵設置在所述滑道中，所述第四支撐柱豎直設置，且所述第四支撐柱的下端與所述第二液壓泵上的活塞桿相連，所述第二液壓泵的上端與所述支撐塊相固接，所述固定板豎直設置，所述橫板水平設置，且所述橫板的一側固定在所述固定板上，所述腳套固定在所述固定板上，所述螺紋桿螺紋貫穿所述支撐塊，所述支撐塊的內部設置有與所述螺紋桿相配合的內螺紋，所述螺紋桿的一端與所述固定板固定，另一端連接所述操作桿。

優選地，所述座板的上表面部分向下凹陷形成凹槽。

優選地，所述座板的上表面分別間隔設置有拉力柱，所述拉力柱在所述放置槽的延長線上。

優選地，所述座板上還設置有兩條與所述放置槽相配合的拉力帶。

優選地，兩根所述拉力柱上分別設置有控制所述第一液壓泵和第二液壓泵的控制開關。

優選地，所述第三支撐柱為升降桿，且所述座板的側面設置有控制所述第三支撐柱升降的開關。

優選地，所述底座的下表面間隔設置有多個自鎖滑輪。

優選地，所述腿部放置槽的壁上設置有橡膠墊片。

根據上述技術方案，本發明提供的骨科護理牽引支架中，所述背板和座板用于人體的支撐，其中，所述背板可以通過所述第一支撐柱和所述第一液壓泵來調節所述背板與所述座板之間的角度，從而使得患者使用地更加的舒適，所述腿部撐板有效地避免了牽引時患者腿部懸空，在所述腳套和固定板之間設置有拉力傳感器。這樣患者和醫生可以通過顯示屏來清楚地了解牽引力的大小，防止?fàn)恳^大導致患者的進一步傷害。所述背板、座板、腿部撐板和腳部拉伸機構都是在一條直線上，即符合人體的結構。本發明的骨科護理牽引支架克服現有技術中的骨科牽引支架不方便調節和掌握牽引力度，從而不利于患者的病情恢復，可能會造成患者在治療過程中比較痛苦的問題。

本發明的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

附圖說明

附圖是用來提供對本發明的進一步理解，并且構成說明書的一部分，與下面的具體實施方式一起用于解釋本發明，但并不構成對本發明的限制。在附圖中：

圖1是本發明的一種優選的實施方式中提供的骨科護理牽引支架的結構示意圖；

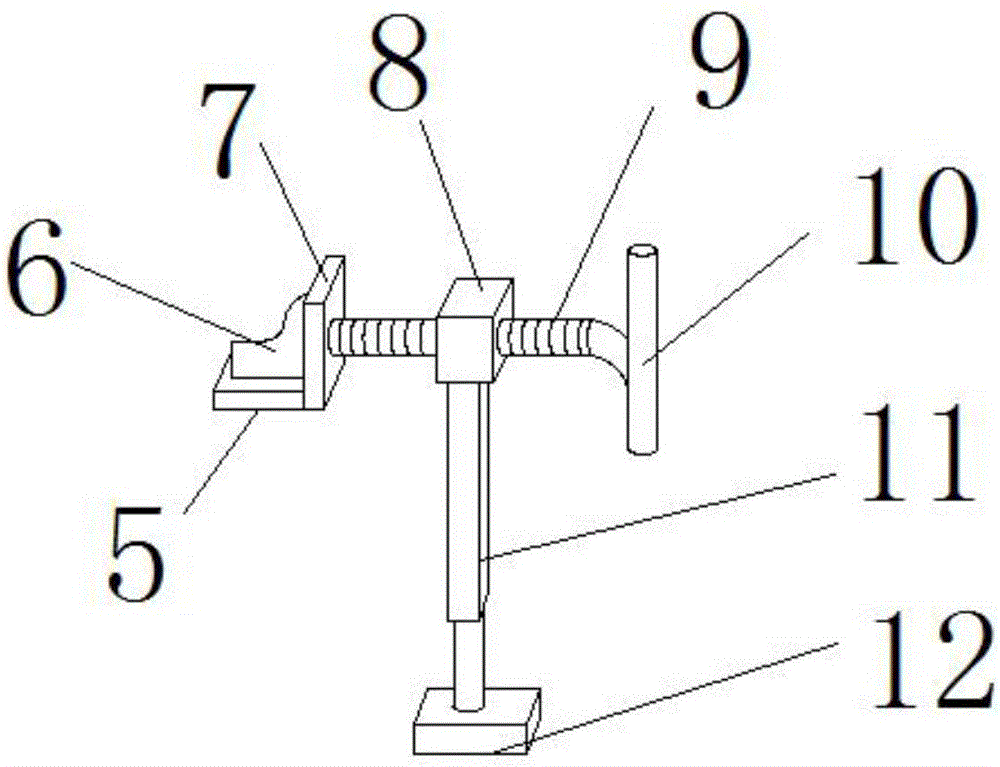

圖2是本發明的一種優選的實施方式中提供的骨科護理牽引支架上腳部拉伸機構的結構示意圖；

圖3是本發明的一種優選的實施方式中提供的骨科護理牽引支架中液壓泵與底座的裝配圖；

圖4是本發明的一種優選的實施方式中提供的骨科護理牽引支架上背板的側視圖；

圖5是本發明的一種優選的實施方式中提供的骨科護理牽引支架上腿部撐板的俯視圖；

圖6是本發明的一種優選的實施方式中提供的骨科護理牽引支架上座板的俯視圖；

圖7是本發明的一種優選的實施方式中提供的骨科護理牽引支架上固定板的正視圖。

附圖標記說明

1底座 2背板

3座板 4腿部撐板

5橫板 6腳套

7固定板 8支撐塊

9螺紋桿 10操作桿

11第四支撐柱 12第二液壓泵

13腿部放置槽 15拉力帶

16凹槽 17控制開關

18拉力柱 19第一支撐柱

20第一液壓泵 21第二支撐柱

22自鎖滑輪 23第三支撐柱

24滑道 25顯示器

具體實施方式

以下結合附圖對本發明的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本發明，并不用于限制本發明。

在本發明中，在未作相反說明的情況下，“上、下”等包含在術語中的方位詞僅代表該術語在常規使用狀態下的方位，或為本領域技術人員理解的俗稱，而不應視為對該術語的限制。

如圖1、圖2、圖3、圖4、圖5、圖6和圖7所示，本發明提供了一種骨科護理牽引支架，所述骨科護理牽引支架包括：底座1、第一支撐柱19、背板2、座板3、腿部撐板4、腳部拉伸機構和分別設置在所述底座1上的第一液壓泵20、第二支撐柱21以及第三支撐柱23，所述第一支撐柱19豎直設置，且所述第一支撐柱19的下端與所述第一液壓泵20上的活塞桿相連，所述第一支撐柱19的上端與所述背板2的下表面相鉸接，所述座板3水平設置在所述第二支撐柱21的上端，且所述背板2的一側與所述座板3的一側鉸接，所述腿部撐板4水平設置在所述第三支撐柱23的上端，所述腿部撐板4的上表面設置有兩個條形狀的腿部放置槽13，所述底座1上還分別設置有兩個與所述腿部撐板4相配合的腳部拉伸機構，且所述腳部拉伸機構在所述腿部放置槽13的延長線上，且所述腳部拉伸機構能夠沿著所述腿部放置槽13的延長線方向滑動，兩個所述腳部拉伸機構上的腳套6和固定板7之間設置有拉力傳感器，且所述固定板7朝向所述座板3的表面設置有與所述拉力傳感器電性連接的顯示器25。

根據上述技術方案，本發明提供的骨科護理牽引支架中，所述背板2和座板3用于人體的支撐，其中，所述背板2可以通過所述第一支撐柱19和所述第一液壓泵20來調節所述背板2與所述座板3之間的角度，從而使得患者使用地更加的舒適，所述腿部撐板4有效地避免了牽引時患者腿部的懸空，在所述腳套6和固定板7之間設置有拉力傳感器。這樣患者和醫生可以通過顯示屏來清楚地了解牽引力的大小，防止?fàn)恳^大導致患者的進一步傷害。所述背板2、座板3、腿部撐板4和腳部拉伸機構都是在一條直線上，即符合人體的結構。本發明的骨科護理牽引支架克服現有技術中的骨科牽引支架不方便調節和掌握牽引力度，從而不利于患者的病情恢復，可能會造成患者在治療過程中比較痛苦的問題。

在本發明的一種優選的實施方式中，所述腳部拉伸機構包括：第四支撐柱11、第二液壓泵12、支撐塊8、橫板5、腳套6、固定板7、螺紋桿9和操作桿10，所述底座1的上表面設置有兩條滑道24，所述第二液壓泵12設置在所述滑道24中，所述第四支撐柱11豎直設置，且所述第四支撐柱11的下端與所述第二液壓泵12上的活塞桿相連，所述第二液壓泵12的上端與所述支撐塊8相固接，所述固定板7豎直設置，所述橫板5水平設置，且所述橫板5的一側固定在所述固定板7上，所述腳套6固定在所述固定板7上，所述螺紋桿9螺紋貫穿所述支撐塊8，所述支撐塊8的內部設置有與所述螺紋桿9相配合的內螺紋，所述螺紋桿9的一端與所述固定板7固定，另一端連接所述操作桿10，所述第二液壓泵12卡合在所述滑道24中，從而通過滑動所述第二液壓泵12可以實現所述腳部拉伸機構整體的移動，所述螺紋桿9螺紋貫穿所述支撐塊，則通過旋轉所述操作桿10可以改變所述螺紋桿9分別位于所述支撐塊兩側桿體的長度，利用所述螺紋桿9來對所述腳套6進行牽引，從而達到治療效果，所述橫板5用來支撐患者的腳。

在本發明的一種優選的實施方式中，所述座板3的上表面部分向下凹陷形成凹槽16，患者直接坐在所述凹槽16，則患者的身體被所述凹槽16定位，這樣方便對患者進行牽引治療。

本發明為了進一步將患者的身體固定住，防止?fàn)恳龝r患者身體發生移動，影響治療效果，在本發明的一種優選的實施方式中，所述座板3的上表面分別間隔設置有拉力柱18，所述拉力柱18在所述放置槽13的延長線上，患者無論是坐著還是躺著，都可以講所述拉力柱18分別擱置在腋下或者雙手抓緊，從而有效地固定身體。

本發明為了進一步將患者的身體固定住，防止?fàn)恳龝r患者身體發生移動，影響治療效果，在本發明的一種優選的實施方式中，所述座板3上還設置有兩條與所述放置槽13相配合的拉力帶15，所述拉力帶15為彈性帶，不僅可以協助所述拉力柱18來固定患者身體，而且不會造成患者身體的不適。

本發明中，為了方便患者可以自行調節所述背板2和腳部拉伸機構的位置，在本發明的一種優選的實施方式中，兩根所述拉力柱18上分別設置有控制所述第一液壓泵20和第二液壓泵12的控制開關17，這樣患者可以非常方便地通過所述控制開關17來調節所述背板2和腳部拉伸機構的位置。

在本發明的一種優選的實施方式中，所述第三支撐柱23為升降桿，且所述座板3的側面設置有控制所述第三支撐柱23升降的開關，則實現了所述腿部撐板高度地調節，可以根據患者的需要進行調節，使得患者感到更加的舒適。

在本發明的一種優選的實施方式中，所述底座1的下表面間隔設置有多個自鎖滑輪22，所述自鎖滑輪22則方便本發明的骨科護理牽引支架整體的移動，而且所述自鎖滑輪22可以鎖定，在使用時，將其鎖定，防止整個骨科護理牽引支架發生移動。

在本發明的一種優選的實施方式中，所述腿部放置槽13的壁上設置有橡膠墊片，所述橡膠墊片不僅能夠增大所述腿部放置槽13的舒適度，而且可有效地增大患者腿部的舒適度，更加人性化。

以上結合附圖詳細描述了本發明的優選實施方式，但是，本發明并不限于上述實施方式中的具體細節，在本發明的技術構思范圍內，可以對本發明的技術方案進行多種簡單變型，這些簡單變型均屬于本發明的保護范圍。

另外需要說明的是，在上述具體實施方式中所描述的各個具體技術特征，在不矛盾的情況下，可以通過任何合適的方式進行組合，為了避免不必要的重復，本發明對各種可能的組合方式不再另行說明。

此外，本發明的各種不同的實施方式之間也可以進行任意組合，只要其不違背本發明的思想，其同樣應當視為本發明所公開的內容。
