本發明涉及一種美容儀器，尤其涉及一種超聲波美容器。

背景技術：

超聲波因其治療范圍廣、療效好、見效快而受到美容界的關注，動力光超聲波采用輕便小巧的手持式機體以及簡單的操作方法，無論何時何地都方便使用。

目前，很多超聲波美容儀探頭采用高硬度純不銹鋼制成，不會出現磨損、生銹、表層脫落等現象，而且產生振動的核心壓電振子與探頭粘著牢固，在高溫下也能長期穩定工作，使用壽命大大延長。

現有的超聲波美容儀其功率強、能量大，作用于面部可使皮膚細胞隨之振動，產生微細的按摩作用改變細胞容積，從而改善局部血液和淋巴液的循環，增強細胞的通透性，提高組織的新陳代謝和再生能力、軟化組織、刺激神經系統及細胞功能，使皮膚富有光澤和彈性。

同時，有利于清潔毛孔、潔面排毒、營養導入、美白淡斑、緊致去皺、瘦身瘦面，增生骨膠原蛋白，肌膚變得柔嫩幼滑；收細毛孔調節肌膚油脂分秘水油平衡，減少油光面及粉刺形成。

此外，超聲波美容儀能夠緊致提升功能，有效活化細胞、增生骨膠原蛋白、肌膚變得柔嫩富彈力，有效溫熱軟化脂肪、促進新陳代謝、瘦身瘦面效能。

本案結合實際情況指出，在眾多待解決問題以及具有可拓展技術環節中，以往的超聲波美容器，其超聲波頭部常使用鋁制或不銹鋼材料制作，對于一些對金屬過敏的人有很大的害處，同時，金屬制品振動頻率小，美容效果較差。

因此，針對以上方面，需要對現有技術進行有效創新。

技術實現要素：

針對以上缺陷，本發明提供一種使用方便、具有振動按摩效果、成本較低、材質比重輕的超聲波美容器，以解決現有技術的諸多不足。

為實現上述目的，本發明采用以下技術方案：

一種超聲波美容器，包括主機、電池倉、外殼體，所述外殼體內腔底部具有電池倉并且該電池倉頂部區域固定安裝主機，此主機一側固定連接PCB板，所述外殼體上方具有一段向外凸出的殼體并且該殼體內部設置頂腔室，此頂腔室內部增設一個內凹式開槽并且該開槽內部固定安裝按摩支架；所述按摩支架外端面具有卡扣結構并且該按摩支架兩端固定嵌入金屬硅石超聲波頭，該按摩支架中心部位固定設置超聲波換能片并且該超聲波換能片與金屬硅石超聲波頭內表面之間具有膜片；所述金屬硅石超聲波頭外表面帶有若干圈的振動環并且每兩個相鄰的振動環之間具有環形按摩片。

相應地，結合本申請實施例的技術方案，還包括以下技術特征：

所述金屬硅石超聲波頭具有震動單元；

所述金屬硅石超聲波頭帶有內凸結構；

所述金屬硅石超聲波頭外端面露于按摩支架一段距離。

膜片由若干分段薄片相接組成，每兩段相鄰的薄片之間具有一定空隙。

所述金屬硅石超聲波頭兩側具有中藥包。

本發明所述的超聲波美容器的有益效果為：

⑴通過在超聲波美容器頭部按摩支架內部設置金屬硅石超聲波頭，當啟動超聲波美容器，金屬硅石超聲波頭振動，與皮膚接觸，達到振動按摩效果；

⑵該超聲波美容器結構簡便，內腔元件由主機、PCB板、電池、超聲波換能片、金屬硅石超聲波頭組成，便于維護與拆裝；

⑶該超聲波美容器的金屬硅石超聲波頭可拆卸，使用更方便；

⑷采用金屬硅石超聲波頭作為振動單元，材質比重輕，振動頻率比金屬制更高。

附圖說明

下面根據附圖對本發明作進一步詳細說明。

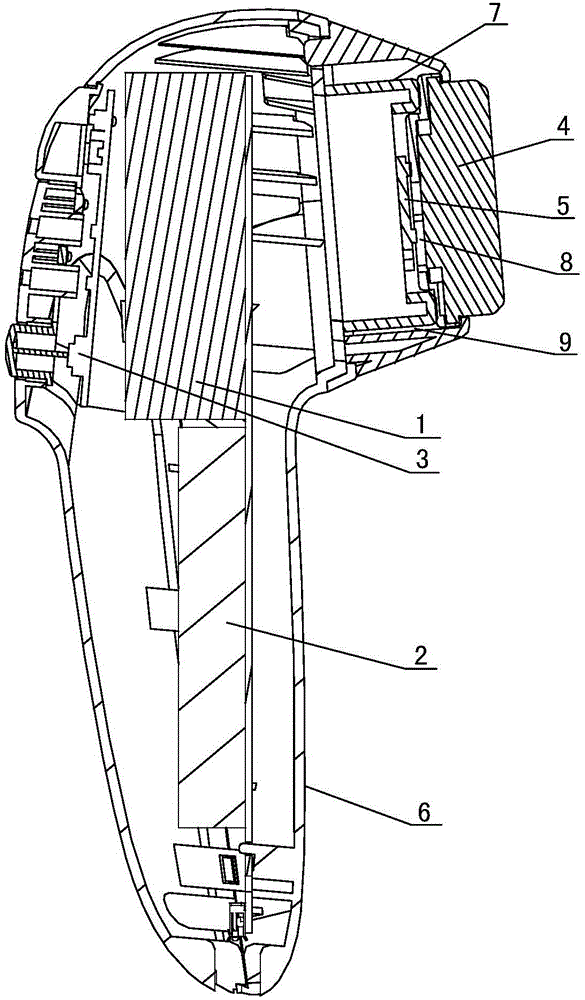

圖1是本發明實施例所述超聲波美容器的結構示意圖；

圖2是本發明實施例所述超聲波美容器的超聲波頭部分示意圖。

圖中：

1、主機；2、電池倉；3、PCB板；4、金屬硅石超聲波頭；5、超聲波換能片；6、外殼體；7、按摩支架；8、膜片；9、開槽。

具體實施方式

實施例1

如圖1-2所示，本發明實施例所述的超聲波美容器，包括主機1、電池倉2、外殼體6，所述外殼體6內腔底部具有電池倉2并且該電池倉2頂部區域固定安裝主機1，此主機1一側固定連接PCB板3；所述外殼體6上方具有一段向外凸出的殼體并且該殼體內部設置頂腔室，此頂腔室內部增設一個內凹式開槽9并且該開槽9內部固定安裝按摩支架7；

進一步地，所述按摩支架7外端面具有卡扣結構并且該按摩支架7兩端固定嵌入金屬硅石超聲波頭4，同時，該按摩支架7中心部位固定設置超聲波換能片5并且該超聲波換能片5與金屬硅石超聲波頭4內表面之間具有膜片8；

相應地，所述金屬硅石超聲波頭4外端面露于按摩支架7一段距離；

相應地，所述膜片8由若干分段薄片相接組成，每兩段相鄰的薄片之間具有一定空隙。

實施例2

如圖1-2所示，本發明實施例所述的超聲波美容器，包括主機1、電池倉2、外殼體6，所述外殼體6內腔底部具有電池倉2并且該電池倉2頂部區域固定安裝主機1，此主機1一側固定連接PCB板3；所述外殼體6上方固定安裝按摩支架7；所述按摩支架7外端面具有卡扣結構并且該按摩支架7兩端固定嵌入震動單元，同時，該按摩支架7中心部位固定設置超聲波換能片5并且該超聲波換能片5與震動單元內表面之間具有膜片8；

相應地，所述膜片8由若干分段薄片相接組成，每兩段相鄰的薄片之間具有一定空隙。

上述對實施例的描述是為了便于該技術領域的普通技術人員能夠理解和應用本案技術，熟悉本領域技術的人員顯然可輕易對這些實例做出各種修改，并把在此說明的一般原理應用到其它實施例中而不必經過創造性的勞動。因此，本案不限于以上實施例，本領域的技術人員根據本案的揭示，對于本案做出的改進和修改，例如，對于超聲波頭的形狀、超聲波換能片的型號與尺寸、以及震動單元的型號等，若沒有產生超出本案之外的有益效果，則都應該在本案的保護范圍內。
