本發明屬于病理科醫療器械技術領域，涉及一種病理科標本采集器。

背景技術：

病理是指疾病發生的原因、發病原理和疾病過程中發生的細胞、組織和器官的結構、功能和代謝方面的改變及其規律。臨床應用時，病理科的某些標本采集常使用注射器來抽取，如脊髓液，心包積液等。而傳統的注射器在采集病理標本時，若抽取的負壓過小，則抽取不出病理標本，若負壓過大，注射器在穿刺人體后，被采集下來的病理標本會進入針筒內，這又導致了標本不易取出。而且在抽出穿刺針后，針筒內的負壓仍然會將標本吸進針筒內。現有將針筒上設置透氣孔，以利用封堵裝置來啟閉透氣孔，以釋放負壓，但釋放負壓的操作與取樣操作是兩個獨立的操作步驟，因此步驟繁瑣，操作效率低，且易引起誤操作，因此有必要進行改進。

技術實現要素：

本發明的目的是針對現有技術中存在的上述問題，提供了一種提高標本采集效率，避免標本吸進針筒內，且操作方便統一的病理科標本采集器。

本發明的目的可通過下列技術方案來實現：一種病理科標本采集器，包括針筒，針筒前端設有穿刺針，針筒內密封活動設有活塞，針筒后端設有穿入針筒，并與活塞連接的針桿，其特征在于：針筒靠近前端的筒壁上設有透氣孔，針筒外側設有內凹套狀套槽，還包括套在套槽內的調節套，調節套內壁與套槽槽底密封貼合，調節套長度小于套槽槽底沿針筒軸線的長度，調節套前端與套槽前端槽壁相抵，調節套封閉在透氣孔外端，且能朝向套槽后端移動調節套，使透氣孔從調節套上露出。

使用時，將穿刺針穿入標本內，拉動針桿，利用活塞在針筒內形成負壓，將部分標本吸進穿刺針的針孔內，且操作過程中，一只手拉動針桿，為了保持針筒穩定，另一只手會推動調節套，使調節套始終封閉在透氣孔外端，避免影響針筒內的負壓，抽出穿刺針過程中，直接拉動調節套，且調節套會朝向套槽后端移動，使透氣孔從調節套上露出，以釋放針筒內的負壓，從而避免在抽出穿刺針?biāo)查g，針筒內的負壓將穿刺針的針孔內的標本吸進針筒，導致采樣失敗，且本采集器能使取樣操作和釋放負壓操作融為一體，操作方便準確。

在上述的一種病理科標本采集器中，套槽槽底設有開槽狀條形滑槽一和開槽狀弧形滑槽二，滑槽二與針筒同軸設置，滑槽一與針筒軸線平行，滑槽一前端靠近針筒前端，并與滑槽二前端連接，滑槽一和滑槽二形成“L”形結構，調節套套壁上設有穿孔，調節套內壁設有滑塊，且當調節套前端與套槽前端相抵時，滑塊位于滑槽二上，且能圍繞針筒軸線旋轉調節套，使滑塊移動到滑槽二前端或后端，并使穿孔和透氣孔錯位或連通，且當滑塊位于滑槽二前端時，也能朝針筒后端移動調節套，使滑塊在滑槽一上移動，并使透氣孔從調節套上露出。

因此不僅可以通過拉動調節套來打開透氣孔，也可以通過旋轉調節套，使穿孔和透氣孔連通，因此具有多種釋放負壓方式，可以根據具體使用環境靈活使用，且利用滑槽一和滑槽二分別與滑塊配合，能快速在兩種使用方式之間進行調節，避免兩種使用方式出現交叉錯亂。

在上述的一種病理科標本采集器中，還包括套在套槽上的壓縮彈簧，且壓縮彈簧兩端分別與調節套后端和套槽后端槽壁相抵，并推動調節套前端抵在套槽前端槽壁上。

因此利用壓縮彈簧，能在負壓釋放后，使調節套快速回位，避免透氣孔長期打開，引起誤操作。

在上述的一種病理科標本采集器中，所述的調節套為透明材料制成。

因此便于觀察。

在上述的一種病理科標本采集器中，所述的調節套外壁設有圍繞穿孔外端設置的環形標識凸起。

因此還能方便醫生進行盲操作。

與現有技術相比，本發明具有如下優點：

使用時，將穿刺針穿入標本內，拉動針桿，利用活塞在針筒內形成負壓，將部分標本吸進穿刺針的針孔內，且操作過程中，一只手拉動針桿，為了保持針筒穩定，另一只手會推動調節套，使調節套始終封閉在透氣孔外端，避免影響針筒內的負壓，抽出穿刺針過程中，直接拉動調節套，且調節套會朝向套槽后端移動，使透氣孔從調節套上露出，以釋放針筒內的負壓，從而避免在抽出穿刺針?biāo)查g，針筒內的負壓將穿刺針的針孔內的標本吸進針筒，導致采樣失敗，且本采集器能使取樣操作和釋放負壓操作融為一體，操作方便準確。

附圖說明

圖1是本采集器主視圖和局部剖視圖。

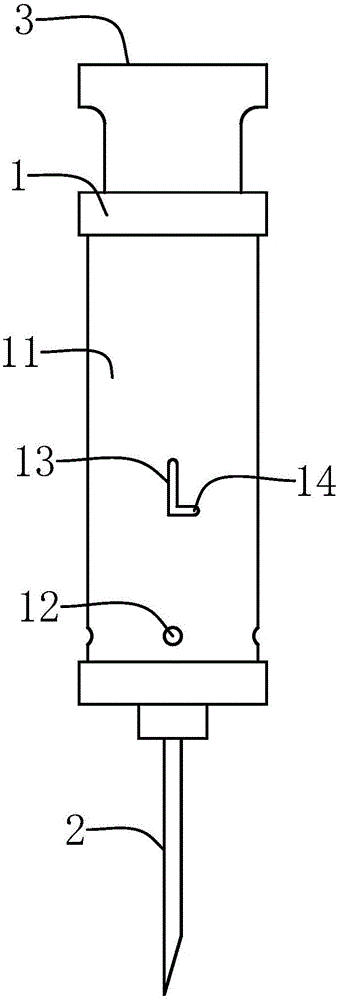

圖2是本采集器拆卸調節套后的主視圖。

圖中，

1、針筒；11、套槽；12、透氣孔；13、滑槽一；14、滑槽二；

2、穿刺針；

3、針桿；

4、調節套；

5、壓縮彈簧。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1和圖2所示，本發明一種病理科標本采集器，包括針筒1，針筒1前端設有穿刺針2，針筒1內密封活動設有活塞，針筒1后端設有穿入針筒1，并與活塞連接的針桿3，針筒1靠近前端的筒壁上設有透氣孔12，針筒1外側設有內凹套狀套槽11，還包括套在套槽11內的調節套4，調節套4內壁與套槽11槽底密封貼合，調節套4長度小于套槽11槽底沿針筒1軸線的長度，調節套4前端與套槽11前端槽壁相抵，調節套4封閉在透氣孔12外端，且能朝向套槽11后端移動調節套4，使透氣孔12從調節套4上露出。

進一步的，套槽11槽底設有開槽狀條形滑槽一13和開槽狀弧形滑槽二14，滑槽二14與針筒1同軸設置，滑槽一13與針筒1軸線平行，滑槽一13前端靠近針筒1前端，并與滑槽二14前端連接，滑槽一13和滑槽二14形成“L”形結構，調節套4套壁上設有穿孔，調節套4內壁設有滑塊，且當調節套4前端與套槽11前端相抵時，滑塊位于滑槽二14上，且能圍繞針筒1軸線旋轉調節套4，使滑塊移動到滑槽二14前端或后端，并使穿孔和透氣孔12錯位或連通，且當滑塊位于滑槽二14前端時，也能朝針筒1后端移動調節套4，使滑塊在滑槽一13上移動，并使透氣孔12從調節套4上露出。還包括套在套槽11上的壓縮彈簧5，且壓縮彈簧5兩端分別與調節套4后端和套槽11后端槽壁相抵，并推動調節套4前端抵在套槽11前端槽壁上。調節套4為透明材料制成。調節套4外壁設有圍繞穿孔外端設置的環形標識凸起。

使用時，將穿刺針2穿入標本內，拉動針桿3，利用活塞在針筒1內形成負壓，將部分標本吸進穿刺針2的針孔內，且操作過程中，一只手拉動針桿3，為了保持針筒1穩定，另一只手會推動調節套4，使調節套4始終封閉在透氣孔12外端，避免影響針筒1內的負壓，抽出穿刺針2過程中，直接拉動調節套4，且調節套4會朝向套槽11后端移動，使透氣孔12從調節套4上露出，以釋放針筒1內的負壓，從而避免在抽出穿刺針2瞬間，針筒1內的負壓將穿刺針2的針孔內的標本吸進針筒1，導致采樣失敗，且本采集器能使取樣操作和釋放負壓操作融為一體，操作方便準確。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了針筒1、套槽11、透氣孔12、滑槽一13、滑槽二14、穿刺針2、針桿3、調節套4、壓縮彈簧5等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本發明的本質；把它們解釋成任何一種附加的限制都是與本發明精神相違背的。
