本發明涉及醫療設備技術領域，具體為一種可視化經食道超聲心動圖診斷儀。

背景技術：

以普通經食道超聲心動圖診斷儀為基礎（ge或philips等公司所產的包括經食道超聲心動圖的多功能超聲診斷儀），工作原理為探頭經口咽部入食道，在食道內通過超聲波對心臟成像，從而達到對心臟疾病的診斷。主要缺點為僅在口咽部粘膜麻醉情況下盲插探頭時，患者不適感明顯，甚至有的患者不能耐受，并發癥多。

技術實現要素：

本發明的目的在于提供一種可視化經食道超聲心動圖診斷儀，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種可視化經食道超聲心動圖診斷儀，其組成包括：主機，所述的主機頂部設置有顯示器，所述的主機下端前方設置有操作臺，所述的主機下端通過探頭主機側插口連接可視化診斷裝置。

優選的，所述的可視化經食道超聲心動圖診斷儀，所述的可視化食道診斷裝置包括末端頭，所述的末端頭頂部設置有光源，所述的末端頭后端連接彈性軸，所述的彈性軸末端連接探頭手柄，所述的末端頭內設置有ccd圖像傳感器及導光系統和超聲波發射接收裝置，所述的探頭主機側插口內設置有探頭超聲波成像系統連接部和探頭光學成像系統連接部，所述的電纜包裹有光學成像系統電纜和超聲波成像系統電纜，所述的ccd圖像傳感器及導光系統通過光學成像系統電纜與探頭光學成像系統連接部連接，所述的超聲波發射接收裝置通過超聲波成像系統電纜與探頭超聲波成像系統連接部連接。

優選的，所述的可視化經食道超聲心動圖診斷儀，所述的探頭手柄上設置有手柄操作旋鈕。

與現有技術相比，本發明的有益效果是：該可視化經食道超聲心動圖診斷儀在可視下進行操作的話，可減少患者的不適感、減輕醫生的心理壓力、減少并發癥，使檢查順利進行。

附圖說明

圖1為本發明結構示意圖。

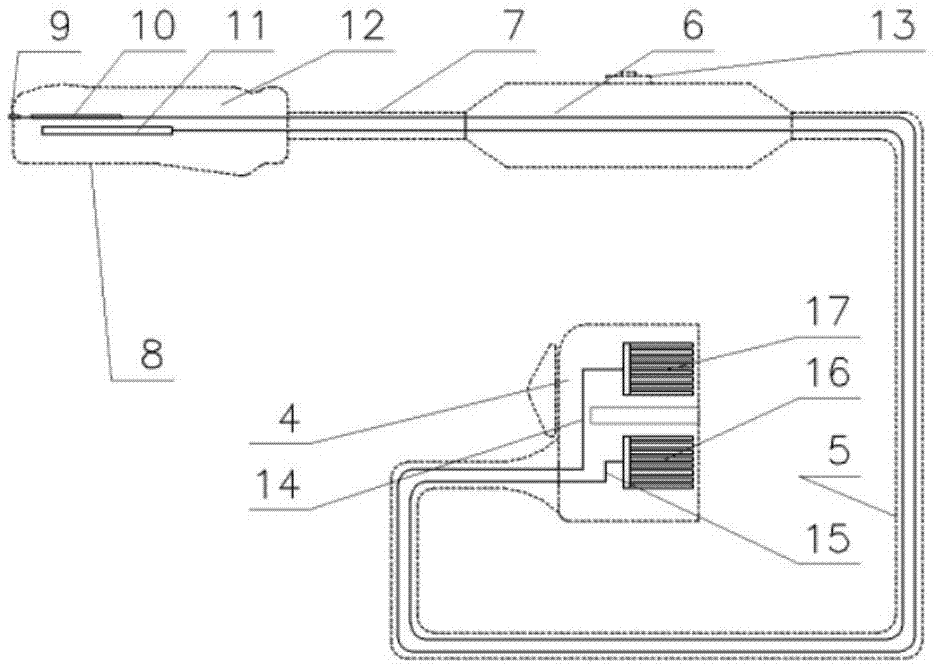

圖2為本發明內部原理示意圖。

圖中：1-顯示器，2-操作臺，3-主機，4-探頭主機側插口，5-電纜，6-探頭手柄，7-弾性軸，8-末端頭，9-光源，10-ccd圖像傳感器及導光系統，11-超聲波發射接收裝置，12-充填物，13-手柄操作旋鈕，14-光學成像系統電纜，15-超聲波成像系統電纜，16-探頭超聲波成像系統連接部，17-探頭光學成像系統連接部。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明提供一種技術方案：

實施例1：

一種可視化經食道超聲心動圖診斷儀，其組成包括：主機3，所述的主機3頂部設置有顯示器1，所述的主機3下端前方設置有操作臺2，所述的主機3下端通過探頭主機側插口4連接可視化診斷裝置。

實施例2：

根據實施例1所述的可視化經食道超聲心動圖診斷儀，可視化食道診斷裝置包括末端頭8，所述的末端頭8頂部設置有光源9，所述的末端頭8后端連接彈性軸7，所述的彈性軸7末端連接探頭手柄6，所述的末端頭8內設置有ccd圖像傳感器及導光系統10和超聲波發射接收裝置，11，所述的探頭主機側插,4內設置有探頭超聲波成像系統連接部16和探頭光學成像系統連接部17，所述的電纜5包裹有光學成像系統電纜14和超聲波成像系統電纜15，所述的ccd圖像傳感器及導光系統10通過光學成像系統電纜14與探頭光學成像系統連接部17連接，所述的超聲波發射接收裝置11通過超聲波成像系統電纜15與探頭超聲波成像系統連接部17連接。

實施例3：

根據實施例1或2所述的可視化經食道超聲心動圖診斷儀，所述的探頭手柄6上設置有手柄操作旋鈕13。

實施例4：

根據實施例1或2或3所述的可視化經食道超聲心動圖診斷儀的診斷方法，將口咽部粘膜麻醉后，在插入經食道探頭時，通過主機操作臺上的開關啟動可視化光學成像部分，清晰顯示口咽部解剖結構后，再準確將探頭插入，隨后再進行超聲成像。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種可視化經食道超聲心動圖診斷儀，其組成包括：主機，所述的主機頂部設置有顯示器，所述的主機下端前方設置有操作臺，所述的主機下端通過探頭主機側插口連接可視化診斷裝置。該可視化經食道超聲心動圖診斷儀在可視下進行操作的話，可減少患者的不適感、減輕醫生的心理壓力、減少并發癥，使檢查順利進行。

技術研發人員：許建萍;崔發平;曹建新;竇水秀;丁琳茹
受保護的技術使用者：許建萍
技術研發日：2017.02.04
技術公布日：2017.07.21
