本發明用于醫療器械技術領域，特別是涉及一種可調角度的髖蛙式石膏矯形床。

背景技術：

目前，小兒先天性髖關節脫位、小兒股骨頭壞死的治療主要是石膏托矯形固定以使股骨頭骨骺處于穩定的力學環境。傳統石膏固定方法，耗費較大人力資源，一般需要三位醫生同時配合將換髖固定在外展40°、輕度內旋位方可進行石膏的固定及繃帶包扎，不但換髖外展外旋角度不可控，還降低了臨床醫生的工作效率，不利于臨床工作的開展。此外，石膏凝固硬化需要一定時間，傳統人工操作無法將患兒腿部維持一個恒定體位，矯形角度易產生改變。操作方式效率低下，費時費力，且存在操作者用力不均，矯正角度難以維持等人為因素的影響。

技術實現要素：

為解決上述問題，本發明提供一種可調角度的髖蛙式石膏矯形床，其突破了傳統石膏固定操作方式效率底下，費時費力，人為誤差因素影響大的缺點，徹底釋放了人力資源局限的缺點。僅需一個人即可完成整個石膏托矯形固定的治療，且本矯形床具有體積小，操作簡單，拆卸安裝方便，易于攜帶，制作成本低廉的優點，具有較大的臨床價值，值得大力推廣。

本發明解決其技術問題所采用的技術方案是：一種可調角度的髖蛙式石膏矯形床，包括托板和腿部外擴頂撐機構，所述腿部外擴頂撐機構通過升降支架安裝在托板上方，所述腿部外擴頂撐機構包括與升降支架可拆卸連接的撐桿和設在所述撐桿兩端的腿部支架，所述撐桿在托板頂部橫向設置且長度可調，所述腿部支架均包括大腿分支和小腿分支，大腿分支和小腿分支的端部均設有腿部撐墊。

進一步作為本發明技術方案的改進，腿部支架在大腿分支和小腿分支的交匯處設有轉動座，所述轉動座上設有軸孔，撐桿的端部設有穿置于所述軸孔內的轉軸，所述軸孔的兩端設有軸承槽，轉軸上設有軸承、將軸承壓緊在軸承槽內的壓蓋以及鎖緊所述壓蓋的螺母，所述撐桿的端部設有若干圍繞轉軸分布的球面槽，所述轉動座上設有若干與所述球面槽相對應的柱形槽，柱形槽內設有滾球和可將所述滾球向外頂推的壓縮彈性件。

進一步作為本發明技術方案的改進，所述升降支架的頂部設有可拆卸的安裝座，所述撐桿包括由所述安裝座向左側伸出的左撐桿和向右伸出的右撐桿，所述安裝座上設有可調節左撐桿和右撐桿向左右兩側伸出長度的調節機構。

進一步作為本發明技術方案的改進，所述安裝座上設有左右通長的導槽，所述調節機構包括設在安裝座上的驅動軸和設在所述驅動軸外端的手輪，所述驅動軸的一端伸入導槽內，并在導槽內鍵連接齒輪，所述齒輪與導槽的一側槽壁間留有左齒條間隙，齒輪與導槽的另一側槽壁間留有右齒條間隙，所述左撐桿插裝在導槽內，左撐桿在導槽內的一端設有嵌裝在左齒條間隙內并與齒輪嚙合的左側齒條，右撐桿在導槽內的一端設有嵌裝在右齒條間隙內并與齒輪嚙合的右側齒條。

進一步作為本發明技術方案的改進，所述托板上設有凹槽，所述升降支架包括通過銷軸鉸接在凹槽內的支架和可控制所述支架繞銷軸轉動角度的限位機構，所述支架可繞銷軸轉動以向托板上方撐起或收入所述凹槽內。

進一步作為本發明技術方案的改進，所述限位機構包括設在凹槽一端的鉸接座、鉸接在所述支架上的卡鉗和設在所述支架上以限制卡鉗最大擺角的限位柱，所述鉸接座具有弧形的邊緣，鉸接座的邊緣設有可與所述卡鉗配合的棘齒。

進一步作為本發明技術方案的改進，所述卡鉗包括可與棘齒配合的尖端和伸至支架一側的尾端，所述卡鉗與支架間張拉有可使卡鉗抵住所述限位柱的復位件。

進一步作為本發明技術方案的改進，所述腿部撐墊具有可托住腿部的弧形支撐面，所述腿部撐墊通過萬向節可拆卸的安裝在大腿分支和小腿分支的端部，所述托板上于腿部外擴頂撐機構的前方設有兩個可支撐住向兩側分開的大腿根部的U型墊，所述U型墊均通過墊座與托板可拆卸連接。

進一步作為本發明技術方案的改進，所述托板分為前后兩節，兩節托板在相對接的端面處通過鉸鏈連接，兩節托板的底側在對接處設有拉扣，所述拉扣包括設在前一節托板底部的扣環和對應所述扣環鉸接在后一節托板底部的拉勾。

進一步作為本發明技術方案的改進，兩節所述托板的底部均設有支撐墊塊，支撐墊塊與對應的托板通過粘扣連接。

本發明的有益效果：本發明突破了傳統石膏固定操作方式效率底下，費時費力，人為誤差因素影響大的缺點，徹底釋放了人力資源局限的缺點。僅需一個人即可完成整個石膏托矯形固定的治療，且本矯形床具有體積小，操作簡單，拆卸安裝方便，易于攜帶，制作成本低廉的優點，具有較大的臨床價值，值得大力推廣。

附圖說明

下面結合附圖對本發明作進一步說明：

圖1是本發明整體結構示意圖；

圖2是本發明升降支架結構示意圖；

圖3是本發明調節機構結構示意圖；

圖4是本發明轉動座與撐桿連接結構示意圖；

圖5是本發明撐桿端面示意圖；

圖6是本發明托板結構示意圖。

具體實施方式

參照圖1至圖6，其顯示出了本發明之較佳實施例的具體結構。以下將詳細說明本發明各部件的結構特點，而如果有描述到方向( 上、下、左、右、前及后) 時，是以圖1所示的結構為參考描述，但本發明的實際使用方向并不局限于此。

參見圖1，本發明提供了一種可調角度的髖蛙式石膏矯形床，包括托板1和腿部外擴頂撐機構2，所述腿部外擴頂撐機構2通過升降支架3安裝在托板1上方，所述腿部外擴頂撐機構2包括與升降支架3可拆卸連接的撐桿4和設在所述撐桿4兩端的腿部支架，所述撐桿4在托板1頂部橫向設置且長度可調，所述腿部支架均包括大腿分支61和小腿分支62，大腿分支61和小腿分支62的端部均設有腿部撐墊5，所述腿部撐墊5具有可托住腿部的弧形支撐面，所述腿部撐墊5通過萬向節可拆卸的安裝在大腿分支61和小腿分支62的端部。

使用時，病人平躺于托板1上，調節升降支架3到適合高度，調節撐桿4長度，并通過撐桿4兩端的大腿分支61的腿部撐墊5抵住病人的大腿部位，小腿分支62的腿部撐墊5抵住病人的小腿部位，然后繼續伸長撐桿4，直至髖部外展40°體位，人體呈蛙形姿態，然后進行石膏的固定及繃帶包扎。本發明突破了傳統石膏固定操作方式效率底下，費時費力，人為誤差因素影響大的缺點，徹底釋放了人力資源局限的缺點。僅需一個人即可完成整個石膏托矯形固定的治療，且本矯形床具有體積小，定位準確，操作簡單，拆卸安裝方便，易于攜帶，制作成本低廉的優點，具有較大的臨床價值，值得大力推廣。

為了維持股骨頭的穩定，所述托板上于腿部外擴頂撐機構的前方設有兩個可支撐住向兩側分開的大腿根部的U型墊7，其可以把屁股墊高，從而與腿部外擴頂撐機構2一起，提高整個裝置的穩定性。所述U型墊7均通過墊座與托板1可拆卸連接，根據使用的需要靈活選擇安裝。

其中，為了更好的實現腿部支撐，從而獲得更佳的體位姿態，腿部支架在撐桿4的兩端采用可轉動的結構形式，具體的：參見圖4、圖5，腿部支架在大腿分支61和小腿分支62的交匯處設有轉動座63，所述轉動座63上設有軸孔，撐桿4的端部設有穿置于所述軸孔63內的轉軸64，所述軸孔的兩端設有軸承槽，轉軸64上設有軸承65、將軸承65壓緊在軸承槽內的壓蓋66以及鎖緊所述壓蓋66的螺母67，轉動座63可繞轉軸64在撐桿4的端部轉動，從而調整大腿分支61和小腿分支62與托板1間的夾角。為了實現轉動座63在到位后的限位功能，所述撐桿4的端部設有若干圍繞轉軸64分布的球面槽68，所述轉動座63上設有若干與所述球面槽68相對應的柱形槽，柱形槽內設有滾球69和可將所述滾球69向外頂推的壓縮彈性件60，正常狀態下，滾球69嵌在球面槽38內，阻止腿部支架自動繞轉軸64轉動。而當轉動座63需要轉動時，滾球可隨轉動座63一起并從球面槽68內脫出，并沿柱形槽擠壓壓縮彈性件60，轉動座轉動到位后在壓縮彈性件60的作用下嵌入對應的球面槽68內完成固定。

其中，所述升降支架3的頂部設有可拆卸的安裝座31，所述撐桿4包括由所述安裝座31向左側伸出的左撐桿41和向右伸出的右撐桿42，所述安裝座31上設有可調節左撐桿41和右撐桿42向左右兩側伸出長度的調節機構，通過調節機構可將撐桿4調整至所需長度。參見圖3，所述安裝座31上設有左右通長的導槽32，所述調節機構包括設在安裝座31上的驅動軸43和設在所述驅動軸43外端的手輪44，所述驅動軸43的一端伸入導槽32內，并在導槽32內鍵連接齒輪45，所述齒輪45與導槽32的一側槽壁間留有左齒條間隙，齒輪45與導槽32的另一側槽壁間留有右齒條間隙，所述左撐桿41插裝在導槽32內，左撐桿41在導槽32內的一端設有嵌裝在左齒條間隙內并與齒輪45嚙合的左側齒條46，右撐桿42在導槽32內的一端設有嵌裝在右齒條間隙內并與齒輪45嚙合的右側齒條47。調節時，轉動手輪44，扭轉力通過驅動軸43傳遞至齒輪45，齒輪45的上下兩側分別與左側齒條46和右側齒條47嚙合，從而將左撐桿41和右撐桿42同步沿導槽32收回或伸出，上述結構通過齒輪45傳動，能夠精確控制撐桿4伸出長度，而且保證左右兩側對稱。

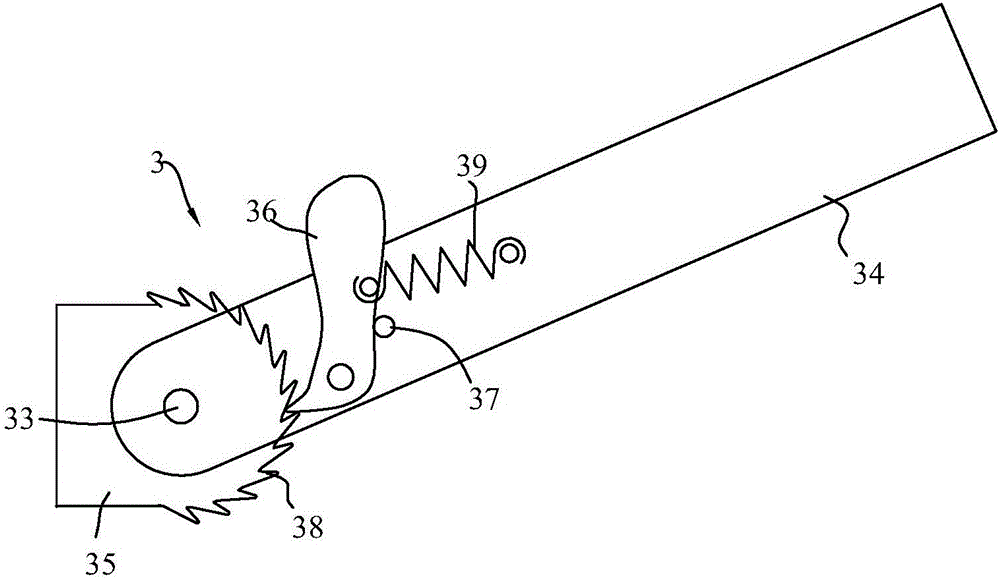

此外，所述托板1上設有凹槽11，所述升降支架3包括通過銷軸33鉸接在凹槽11內的支架34和可控制所述支架34繞銷軸轉動角度的限位機構，所述支架34可繞銷軸33轉動以向托板1上方撐起或收入所述凹槽11內，從而方便攜帶。參見圖2，所述限位機構包括設在凹槽11一端的鉸接座35、鉸接在所述支架34上的卡鉗36和設在所述支架34上以限制卡鉗36最大擺角的限位柱37，所述鉸接座35具有弧形的邊緣，鉸接座35的邊緣設有可與所述卡鉗36配合的棘齒38。所述卡鉗36包括可與棘齒38配合的尖端和伸至支架34一側的尾端，所述卡鉗36與支架34間張拉有可使卡鉗36抵住所述限位柱37的復位件39。升降支架3的工作原理為是通過調節支架34繞銷軸33的轉角進行控制支架34的升降，即當支架34繞銷軸33向上轉動角度（0°-90°）越大時支架越高，支架34向上抬起時，卡鉗36的尖端劃過棘齒38，釋放支架34后，卡鉗36卡住特定棘齒38位置，在重力作用下完成鎖定。當需要調低支架34高度時，撥動卡鉗36的尾端，使卡鉗36的尖端從棘齒38內脫出，然后按壓支架34到何時高度后再次釋放卡鉗36即可。本發明可以根據需要將棘齒38設計為特定的角度間隔，以滿足特定的調節需要。

參見圖6，所述托板1分為前后兩節，兩節托板1在相對接的端面處通過鉸鏈12連接，兩節托板1的底側在對接處設有拉扣，所述拉扣包括設在前一節托板底部的扣環13和對應所述扣環13鉸接在后一節托板1底部的拉勾14。攜帶或閑置時，兩節托板1可繞鉸鏈12對折收起，節約空間，當需要使用時，將兩節托板1展開，然后將底部的拉勾14與扣環13相扣合，兩節托板1在端面處完成對接，并固定連接成一個整體。

為了方便繃帶包扎，兩節所述托板1的底部均設有支撐墊塊15，支撐墊塊15與對應的托板1通過粘扣連接，在纏繞繃帶時，可將托板與病人一體纏繞，完成后再將托板1抽出，提高包扎的工作效率。

當然，本發明創造并不局限于上述實施方式，熟悉本領域的技術人員在不違背本發明精神的前提下還可作出等同變形或替換，這些等同的變型或替換均包含在本申請權利要求所限定的范圍內。
