本發明涉及醫用設備技術領域，尤其涉及一種新型多功能升降手術轉移醫療床。

背景技術：

目前，醫院的病人需要從病房轉移到手術室或者從手術室轉移到病房，基本都是普遍使用比較簡單的醫療床或者轉移車，對于不能起身的病人或者患有嚴重骨骼疾病的病人比較麻煩，需要護士、醫生或者病人家屬幫忙，如經多次搬到這樣對病人可能容易造成再次傷害，也加大了護士和醫生的工作量。現在的轉移車結構復雜、成本高，難以得到醫院的普及運用。

技術實現要素：

本發明的目的在于針對現有技術的不足而提供一種新型多功能升降手術轉移醫療床，該新型多功能升降手術轉移醫療床設計新穎、結構簡單，無需人轉移病人的過車需要，只需要點觸遙控按鈕既可，有效地避免了病人因搬運不當造成的再次傷害，并大大的減輕醫護人員的勞動強度，體積小，易于生產制造，成本低。

為達到上述目的，本發明通過以下技術方案來實現。

一種新型多功能升降手術轉移醫療床，包括有升降架，升降架裝設有呈水平布置的并呈矩形狀的底架，底架下端裝設有至少四個萬向輪，底架上端通過呈X狀布置的升降連桿連接有上架，升降連桿通過絲桿連接有裝設于底架上端的升降電機，上架上端裝設有床架；

床架上端裝設有橫移板，橫移板上端裝設有橫移布帶，橫移板兩端的下端連接有橫移主軸，橫移主軸中間處連接有裝設于床架上端的橫移電機，橫移布帶兩端裝設有布帶移動板，橫移布帶側端裝設有布帶移動主軸，布帶移動主軸的兩端裝設有直移電機，直移電機裝設于橫移板上端。

其中，所述萬向輪為帶有剎車的萬向輪。

其中，所述底架與所述上架上端設置有滑槽，滑槽上端裝設有滑塊，滑塊與所述升降連桿的端頭連接。

其中，所述上架側端裝設有扶欄。

其中，所述升降電機采用鏈輪鏈條形式與所述絲桿連接。

其中，所述床架上端裝設有連接所述升降電機、橫移電機及直移電機的控制箱及電池。

其中，所述橫移電機采用鏈輪鏈條形式與所述橫移板連接。

其中，所述布帶移動板上端裝設有布帶松緊調節裝置。

其中，所述布帶移動主軸上端裝設若干個壓布輪。

本發明的有益效果為：本發明所述的一種新型多功能升降手術轉移醫療床，包括有升降架，升降架裝設有呈水平布置的并呈矩形狀的底架，底架下端裝設有至少四個萬向輪，底架上端通過呈X狀布置的升降連桿連接有上架，升降連桿通過絲桿連接有裝設于底架上端的升降電機，上架上端裝設有床架；床架上端裝設有橫移板，橫移板上端裝設有橫移布帶，橫移板兩端的下端連接有橫移主軸，橫移主軸中間處連接有裝設于床架上端的橫移電機，橫移布帶兩端裝設有布帶移動板，橫移布帶側端裝設有布帶移動主軸，布帶移動主軸的兩端裝設有直移電機，直移電機裝設于橫移板上端。本發明具有設計新穎、結構簡單，無需人轉移病人的過車需要，只需要點觸遙控按鈕既可，有效地避免了病人因搬運不當造成的再次傷害，并大大的減輕醫護人員的勞動強度，體積小，易于生產制造，成本低的優點。

附圖說明

下面利用附圖來對本發明進行進一步的說明，但是附圖中的實施例不構成對本發明的任何限制。

圖1為本發明的結構示意圖；

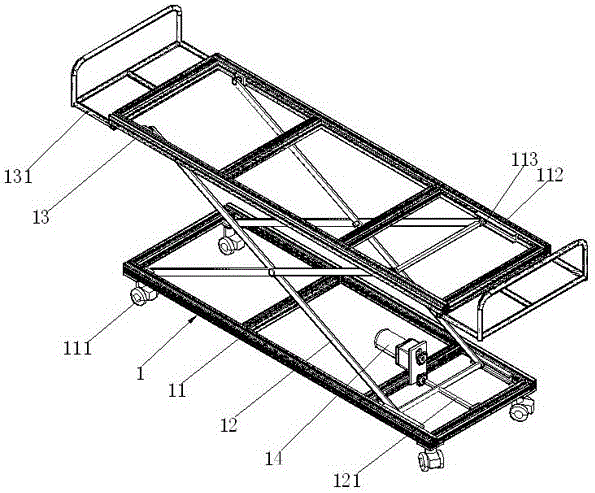

圖2為本發明升降架的結構示意圖；

圖3為本發明床架的結構示意圖；

圖4為本發明床架另一視角的結構示意圖。

具體實施方式

下面結合具體的實施方式來對本發明進行說明。

如圖1-4所示，一種新型多功能升降手術轉移醫療床，包括有升降架1，升降架1裝設有呈水平布置的并呈矩形狀的底架11，底架11下端裝設有至少四個萬向輪111，底架11上端通過呈X狀布置的升降連桿12連接有上架13，升降連桿12通過絲桿121連接有裝設于底架1上端的升降電機14，上架13上端裝設有床架2；

床架2上端裝設有橫移板21，橫移板21上端裝設有橫移布帶22，橫移板21兩端的下端連接有橫移主軸211，橫移主軸211中間處連接有裝設于床架2上端的橫移電機212，橫移布帶22兩端裝設有布帶移動板221，橫移布帶22側端裝設有布帶移動主軸222，布帶移動主軸222的兩端裝設有直移電機223，直移電機223裝設于橫移板21上端。

進一步的，所述萬向輪111為帶有剎車的萬向輪。

進一步的，所述底架11與所述上架13上端設置有滑槽112，滑槽112上端裝設有滑塊113，滑塊113與所述升降連桿12的端頭連接。

進一步的，所述上架13側端裝設有扶欄131。

進一步的，所述升降電機14采用鏈輪鏈條形式與所述絲桿121連接。

進一步的，所述床架2上端裝設有連接所述升降電機14、橫移電機212及直移電機223的控制箱23及電池24。

進一步的，所述橫移電機212采用鏈輪鏈條形式與所述橫移板21連接。

進一步的，所述布帶移動板221上端裝設有布帶松緊調節裝置224。

進一步的，所述布帶移動主軸222上端裝設若干個壓布輪225。

需更進一步的解釋，本發明在工作過程中，首先將扶欄131放下，床架2與病人床對齊后將萬向輪111鎖住，啟動電源，通過控制箱23點動控制升降架1使床架2與病人床同高，點動控制橫移電機212使橫移板21橫移至病人背部，再點動控制直移電機223使橫移布帶22將病人移至橫移板21中間，再點動控制橫移電機212使橫移板21橫移回床架2上端，然后松開萬向輪111的剎車推送至需要位置上；

本發明的工作原理為由電機帶動轉軸，轉軸帶動鏈條，鏈條帶動移動板前后移動。移動板上的布條由兩個直線電機帶動，正反可以轉動。床身由電機帶動螺桿上升下降。操作由遙控器控制。使用方便且調節方式簡單，使用穩定；升降動力裝置為電機，能有效地實現床架平穩升降，設有剎車裝置，起到斷電鎖死作用，避免在升降過程中出現手術床下滑現象，給病人一個穩定可靠治療硬件設備。高度調節范圍為600-900mm，移動板橫移范圍為550mm，工作臺面2000X600mm，點動開關調節，在照料病人快捷操作，故本發明具有設計新穎、結構簡單，無需人轉移病人的過車需要，只需要點觸遙控按鈕既可，有效地避免了病人因搬運不當造成的再次傷害，并大大的減輕醫護人員的勞動強度，體積小，易于生產制造，成本低的優點。

以上內容僅為本發明的較佳實施例，對于本領域的普通技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本發明的限制。
