本發明涉及一種醫療器械，尤其涉及一種粉狀中藥存放器。

背景技術：

在人們生病后，除了通過西醫治療外，還有一部分人會選擇中醫治療，通過吃中藥來治療病痛及調理身體，為了方便服藥，有些中藥會被打磨成藥粉來服用，通常這類藥粉放在固定的容器內，人們?nèi)∮脮r(shí)要么借助藥勺等工具轉移藥粉，要么直接傾倒藥粉，一方面藥粉容易被污染，另一方面，藥量不能得到控制，一定程度上不利于病人的治療和調養。

技術實現要素：

本發明針對不足，提供一種干凈衛生、使用方便、效果好的粉狀中藥存放器。

本發明解決上述技術問題的技術方案如下：

一種粉狀中藥存放器，包括開口向上的儲藥盒，儲藥盒的開口端連接有上蓋，其特征在于，儲藥盒的下端也帶有開口，儲藥盒下端密閉固定連接有中空的量取器外殼，量取器外殼的其中一側開設有朝向外側的抽拉口，量取器外殼內滑動連接有量藥筒，量藥筒上開設有上下通透的儲藥倉，儲藥倉所在的量藥筒的上端口和下端口分別與量取器外殼的頂壁和底密閉滑動相連，抽拉口位于量藥筒的外側，量藥筒的上端里側固定連接有擋藥板，擋藥板與量取器外殼的頂壁密閉滑動接觸，量藥筒的里側還固定連接有拉簧，拉簧的另一端與量取器外殼的側壁固定相連，儲藥盒所在區域的量取器外殼頂壁上開設有上下通透、與儲藥倉相對應的進藥口，正常狀態下，進藥口與儲藥倉相通，量藥筒向外運動后進藥口與儲藥倉上端錯開、擋藥板封堵在進藥口下面、儲藥倉下端脫離量取器外殼的底壁。

根據所述的粉狀中藥存放器，其特征在于，所述儲藥倉為圓柱狀，儲藥倉內螺紋連接有多個厚度不同、上下緊密排列的容量調節塊，容量調節塊的中間開設有上下通透的過藥口。

根據所述的粉狀中藥存放器，其特征在于，位于最上側的所述容量調節塊與所述量取器外殼的頂壁密閉滑動接觸。

根據所述的粉狀中藥存放器，其特征在于，所述儲藥盒內一周密閉固定連接有導向滑板，導向滑板的中間向下凹陷，導向滑板的中間開設有連接口，該連接口與所述進藥口相通，連接口處的導向滑板與所述量取器外殼的頂壁密閉固定相連。

根據所述的粉狀中藥存放器，其特征在于，所述量藥筒的下端里側固定連接有防脫導板，防脫導板滑動連接在所述量取器外殼的底壁上。

根據所述的粉狀中藥存放器，其特征在于，所述量藥筒的外側固定連接有拉手。

根據所述的粉狀中藥存放器，其特征在于，所述拉手為圓環狀。

根據所述的粉狀中藥存放器，其特征在于，所述量藥筒的外輪廓為長方體。

本發明中的儲藥盒用于存放粉狀中藥，正常狀態下，儲藥倉與儲藥盒相通，藥粉通過進藥口進入量藥筒，服藥時向外抽拉量藥筒，進藥口與儲藥倉上端錯開、擋藥板封堵在進藥口下面、儲藥倉下端慢慢脫離量取器外殼的底壁，藥粉便能被取出。整個操作過程中，藥粉不會被污染，因此干凈衛生。量藥筒內的容量調節塊的大小和數量能夠調節控制一次取藥的用量，準確到位，操作簡單快捷。

附圖說明

圖1為本發明的結構示意圖；

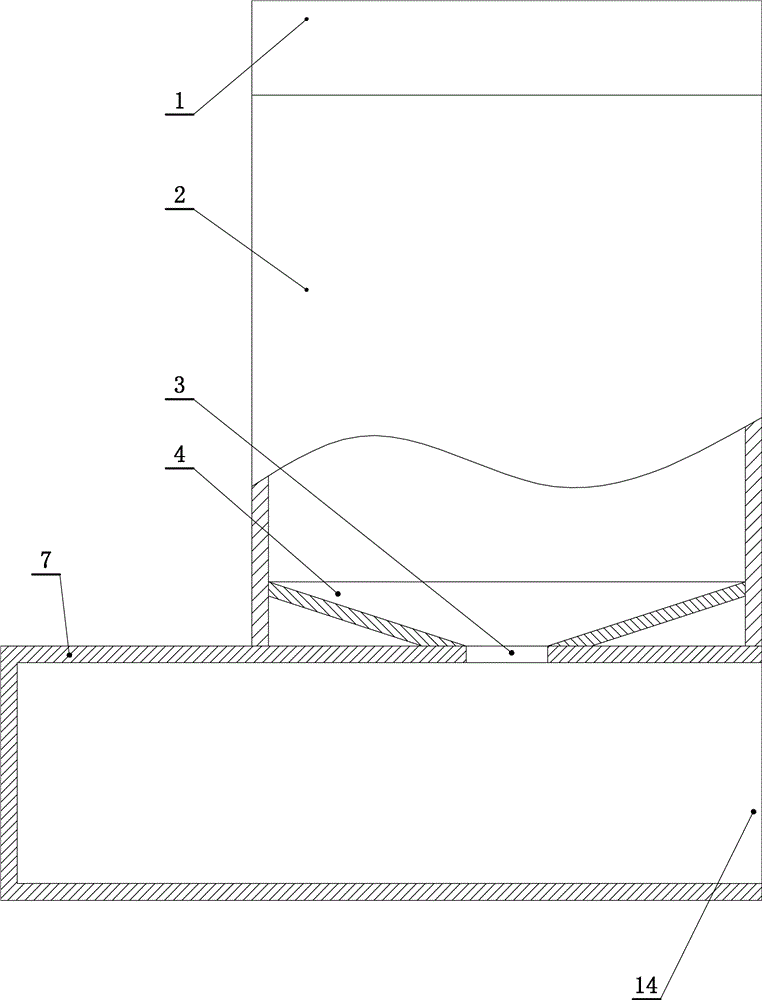

圖2為圖1中儲藥盒和量取器外殼的結構示意圖；

圖3為圖1中量藥筒的結構示意圖；

圖4為圖3的俯視結構示意圖；

圖5為圖1中的量藥筒向外抽拉過程中的結構示意圖；

圖6為圖1中的量藥筒向外完全抽出取藥時的結構示意圖。

附圖中：

1、上蓋；2、儲藥盒；3、進藥口；4、導向滑板；5、拉簧；6、擋藥板；7、量取器外殼；8、防脫導板；9、量藥筒；10、容量調節塊；11、過藥口；12、儲藥倉；13、拉手；14、抽拉口。

具體實施方式

以下結合附圖對本發明的原理和特征進行描述，所舉實例只用于解釋本發明，并非用于限定本發明的范圍。

如圖1至圖6所示，一種粉狀中藥存放器，包括開口向上的儲藥盒（2），儲藥盒（2）的開口端連接有上蓋（1），儲藥盒（2）的下端也帶有開口，儲藥盒（2）下端密閉固定連接有中空的量取器外殼（7），量取器外殼（7）的其中一側開設有朝向外側的抽拉口（14），量取器外殼（7）內滑動連接有量藥筒（9），量藥筒（9）上開設有上下通透的儲藥倉（12），儲藥倉（12）所在的量藥筒（9）的上端口和下端口分別與量取器外殼（7）的頂壁和底密閉滑動相連，抽拉口（14）位于量藥筒（9）的外側，量藥筒（9）的上端里側固定連接有擋藥板（6），擋藥板（6）與量取器外殼（7）的頂壁密閉滑動接觸，量藥筒（9）的里側還固定連接有拉簧（5），拉簧（5）的另一端與量取器外殼（7）的側壁固定相連，儲藥盒（2）所在區域的量取器外殼（7）頂壁上開設有上下通透、與儲藥倉（12）相對應的進藥口（3），正常狀態下，進藥口（3）與儲藥倉（12）相通，量藥筒（9）向外運動后進藥口（3）與儲藥倉（12）上端錯開、擋藥板（6）封堵在進藥口（3）下面、儲藥倉（12）下端脫離量取器外殼（7）的底壁。

所述儲藥倉（12）為圓柱狀，儲藥倉（12）內螺紋連接有多個厚度不同、上下緊密排列的容量調節塊（10），容量調節塊（10）的中間開設有上下通透的過藥口（11）。位于最上側的所述容量調節塊（10）與所述量取器外殼（7）的頂壁密閉滑動接觸。

所述儲藥盒（2）內一周密閉固定連接有導向滑板（4），導向滑板（4）的中間向下凹陷，導向滑板（4）的中間開設有連接口，該連接口與所述進藥口（3）相通，連接口處的導向滑板（4）與所述量取器外殼（7）的頂壁密閉固定相連。

在本實施例中，所述量藥筒（9）的下端里側固定連接有防脫導板（8），防脫導板（8）滑動連接在所述量取器外殼（7）的底壁上。所述量藥筒（9）的外側固定連接有拉手（13）。所述拉手（13）為圓環狀。所述量藥筒（9）的外輪廓為長方體。
