本發明涉及醫療器械技術領域，尤其涉及一種操作方便的醫用檢耳鏡。

背景技術：

檢耳鏡時自帶光源和放大鏡的耳鏡，使用方便臨床應用廣泛，視頻耳鏡就是電耳鏡檢查的其中一種，檢耳鏡可拍攝骨膜和外耳道圖片或錄制圖像。現在正常使用的檢耳鏡存在使用不方便，工作效率低的問題，不能滿足使用的需要。

技術實現要素：

本發明的目的是為了解決現有技術中存在使用不方便，工作效率低的問題，不能滿足使用的需要，而提出的一種操作方便的醫用檢耳鏡。

為了實現上述目的，本發明采用了如下技術方案：

設計一種操作方便的醫用檢耳鏡，包括窺耳器，所述窺耳器的一端安裝在安裝座上，所述安裝座的底部通過鉸鏈安裝有顯示裝置，所述窺耳器的中部開設有通孔，且通孔內設置有拉桿，所述中部開設有第一通孔，所述安裝座上開設有與第一通孔連通的第二通孔，所述第二通孔與第一通孔的連接處設置有限位塊，所述第一通孔、第二通孔內插設有拉桿，所述拉桿的一端設置有指環，所述拉桿上設置有彈性件，所述窺耳器遠離安裝座的一端開設有凹槽，所述凹槽與第一通孔連通，所述凹槽內設置有連接塊，所述連接塊上開設有十字型通孔，且十字型通孔的中部設置有連接桿，所述連接塊的通過連接桿與拉桿活動連接，所述連接塊上設置有探頭，所述探頭遠離連接塊的一端設置有微型攝像頭，所述連接塊靠近微型攝像頭的四周設置有LED照明燈。

優選的，所述顯示裝置包括外殼，所述外殼內設置有顯示器、存儲模塊，所述顯示器與存儲模塊電連接，且顯示器與微型攝像頭電連接。

優選的，所述彈性件為彈簧，所述彈簧的一端與拉桿固定連接，所述彈簧的另一端固定在限位塊上。

優選的，所述連接塊為圓管狀，且十字型通孔的中心位于圓管的中心。

優選的，所述窺耳器為漏斗狀，且窺耳器與安裝座活動連接。

本發明提出的一種操作方便的醫用檢耳鏡，有益效果在于：通過拉桿調節探頭的角度，能夠進行全放位檢測耳部的，方便使用，并且有效地提高了檢測效果，通過在拉桿上設置指環，手動拉環便可以帶動拉桿以及拉桿上的微型攝像頭轉動，方便操作有效地提高了耳道檢測工作的效率，本發明有效地提高了工作效率，并且方便醫務人員操作及使用，極大的滿足了醫務人員的使用需求。

附圖說明

圖1為本發明提出的一種操作方便的醫用檢耳鏡的結構示意圖；

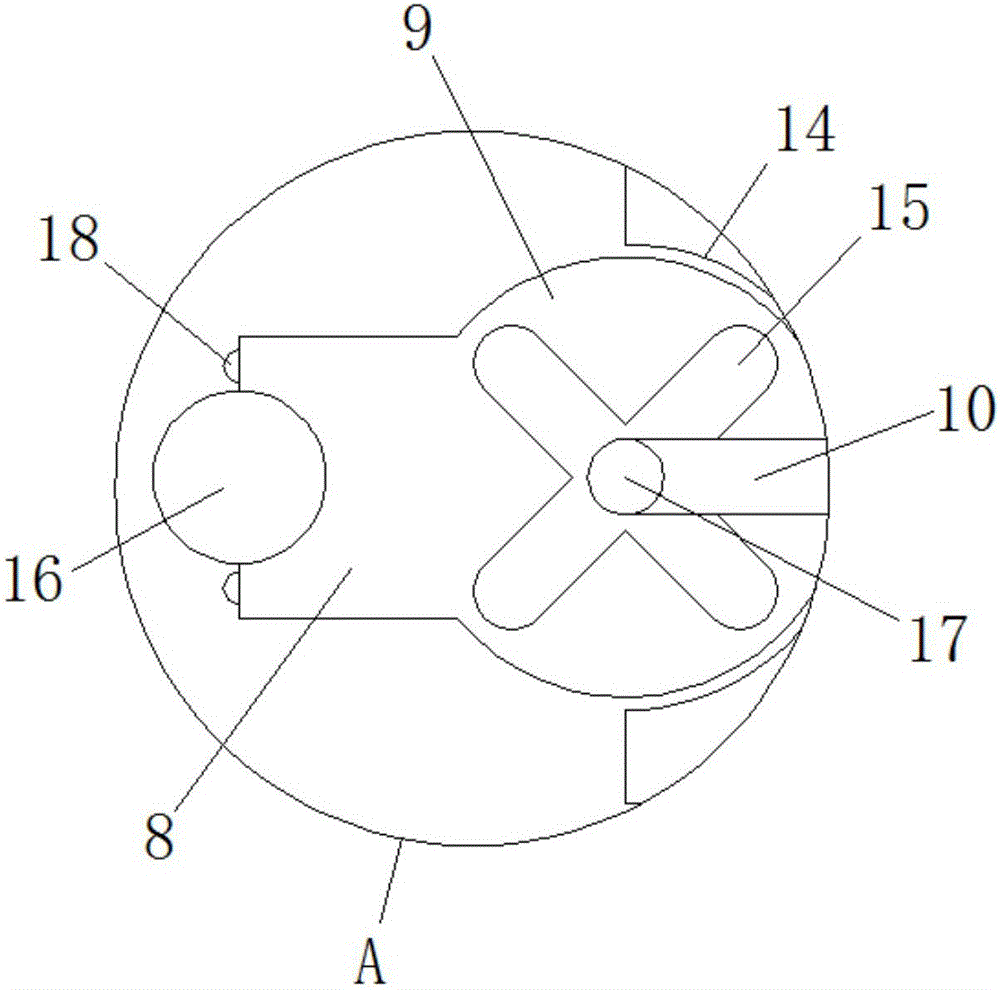

圖2為本發明提出的一種操作方便的醫用檢耳鏡的A部結構示意圖；

圖3為本發明提出的一種操作方便的醫用檢耳鏡的探頭結構示意圖。

圖中：顯示裝置1、顯示器2、存儲模塊3、鉸鏈4、限位塊5、窺耳器6、第一通孔7、探頭8、連接塊9、拉桿10、彈性件11、指環12、第二通孔13、凹槽14、十字型通孔15、微型攝像頭16、連接桿17、LED照明燈18。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種操作方便的醫用檢耳鏡，包括窺耳器6，窺耳器6的一端安裝在安裝座上，窺耳器6為漏斗狀，且窺耳器6與安裝座活動連接，方便更換，安裝座的底部通過鉸鏈4安裝有顯示裝置1，顯示裝置1包括外殼，外殼內設置有顯示器2、存儲模塊3，顯示器2與存儲模塊3電連接，且顯示器2與微型攝像頭16電連接，窺耳器6的中部開設有通孔7，且通孔7內設置有拉桿10，中部開設有第一通孔7，安裝座上開設有與第一通孔7連通的第二通孔13，第二通孔13與第一通孔7的連接處設置有限位塊5，第一通孔7、第二通孔13內插設有拉桿10，拉桿10的一端設置有指環12，拉桿10上設置有彈性件11，彈性件11為彈簧，彈簧的一端與拉桿10固定連接，彈簧的另一端固定在限位塊5上，窺耳器6遠離安裝座的一端開設有凹槽14，凹槽14與第一通孔7連通，凹槽14內設置有連接塊9，連接塊9上開設有十字型通孔15，且十字型通孔15的中部設置有連接桿17，連接塊9為圓管狀，且十字型通孔15的中心位于圓管的中心，連接塊9的通過連接桿17與拉桿10活動連接，連接塊9上設置有探頭8，探頭8遠離連接塊9的一端設置有微型攝像頭16，連接塊9靠近微型攝像頭16的四周設置有LED照明燈18。

工作流程：使用時，先將該裝置接通電源，將窺耳器6放入耳中，然后用手拉動指環12，指環12帶動拉桿10，拉桿10將連接塊9拉入十字型通孔15的端部，同時微型攝像頭16旋轉，對耳部進行拍攝同時還可以通過轉動指環12，指環12帶動拉桿10以及拉桿10上的探頭8轉動，可以對耳部全方位的拍攝，拍攝后并將視頻及圖像文件傳送到顯示裝置1內，顯示裝置1內的顯示器2上顯示，并將視頻及圖像文件保存到存儲模塊3內，使用完成后在彈性件11的作用下將拉桿10復位。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
