本發明涉及醫療器械技術領域，具體地說，是一種頸椎生物性復合鋼板。

背景技術：

目前，臨床上常用的頸椎前路釘板系統是Skyline頸椎前路固定系統，該系統適用于單皮質螺釘在脊椎體前面進行固定，從而穩定C2至C7節段頸椎。具體臨床適應癥包括：1、由創傷引起的不穩定；2、與頸椎前凸及頸椎后凸畸形修復相關的不穩定；3、與先前頸椎手術失敗所形成的假關節相關的不穩定；4、與治療原發腫瘤及轉移性惡性腫瘤所進行的大型修復重建手術相關的不穩定；5、與為治療晚期椎間盤退行性疾病、椎管狹窄及脊髓型頸椎病所進行的單節段或多節段椎體切除相關的不穩定。

但是面對單個或相鄰兩個頸椎椎間盤突出合并頸椎生理曲度變直甚至反曲的患者，手術融合節段的選擇一直是存在爭議的問題。若單純解除單個節段頸脊髓的前方壓迫，后做前方固定融合，則頸椎生理曲度的問題難以得到完善解決，研究證實頸椎曲度變直甚至反曲的患者，椎間活動度明顯減少并出現再分配,同時下頸椎的小關節、鉤突關節、椎間盤應力集中,出現扭轉失穩狀態,形成頸椎不穩,加速頸椎退變；若為了恢復正常的頸椎生理曲度而增加融合節段，不僅會犧牲較為正常的頸椎椎間盤結構，增大創傷，且因?yàn)槿诤瞎?jié)段的增加，也在一定程度上改變了整個頸椎的應力分配，融合節段相鄰椎間隙、小關節、鉤突關節會因?yàn)閼?yīng)力集中而增添了加速退變的危險因素，增加了鄰椎病的發生率，融合節段越多融合率也會下降，不利于患者的遠期預后。

此外，一種可吸收性頸椎前路釘板系統，用于頸椎前路融合手術維持骨塊相對位置，所用鋼板螺釘一般在1-2年內被局部吸收，減少了傳統釘板固定系統松動移位、應力遮擋和影像學干擾的發生率，且不會因釘板降解而產生腫脹、吞咽困難，具有較高的生物力學穩定學和值骨融合率。但其完全降解需要2-4年的時間，臨床上應用的Inion S-1^TM頸椎前路釘板系統的指征往往局限在單個或兩個椎間隙的固定。因此，其仍然不能解決單個或相鄰兩個頸椎椎間盤突出合并頸椎生理曲度變直甚至反曲患者的兩難問題。

中國實用新型專利CN201520303069.1，授權公告日為2015.11.18，公開了一種頸椎前路組合式鋼板。但是這種頸椎前路組合式鋼板僅是能夠通過組合控制鋼板寬度，無法起到本發明復合鋼板的作用。

因此，亟需一種能夠用于單個或相鄰兩個頸椎間盤突出合并頸椎曲度變直甚至反曲的頸椎前路固定的鋼板，而目前關于這種鋼板還未見報道。

技術實現要素：

本發明的目的是針對現有技術中的不足，提供一種頸椎生物性復合鋼板。

為實現上述目的，本發明采取的技術方案是：

一種頸椎生物性復合鋼板，所述復合鋼板包括固定鋼板、墊板，所述的固定鋼板、墊板均為平板，所述固定鋼板設有固定鋼板主體、釘孔、視窗、鎖緊裝置、鎖緊裝置槽、卡孔，所述的釘孔設置在每節段鋼板的四角，所述的視窗設置在每節段鋼板的中部，所述鎖緊裝置槽設置在釘孔一側，所述鎖緊裝置設置在鎖緊裝置槽，所述卡孔設置在固定鋼板主體后部邊緣，所述墊板設有墊板主體、放置槽、卡塊、視窗，所述的視窗設置在每節段鋼板的中部，所述卡塊設置在放置槽邊緣，與卡孔一一對應，所述固定鋼板設置在放置槽內。

所述的放置槽是中空的。

所述的墊板還設有釘孔，所述的釘孔設置在每節段鋼板的四角。

所述的固定鋼板材質為金屬。

所述的墊板材質為生物性可吸收材料。

所述的生物性可吸收材料為記憶材料。

所述的墊板呈圓弧狀。

所述的金屬為復合合金金屬，包括鈦合金。

所述的生物性可吸收材料選自左旋乳酸、內消旋乳酸的一種。

所述的固定鋼板為單節段固定鋼板，所述的墊板的放置槽為單節段固定鋼板放置槽。

所述的固定鋼板為雙節段固定鋼板，所述的墊板的放置槽為雙節段固定鋼板放置槽。

本發明優點在于：

1、在完成單個或相鄰兩個頸椎椎間盤突出徹底減壓和前方固定的同時，附加頸椎生物性復合鋼板，以恢復頸椎正常生理曲度；

2、避免以往因恢復頸椎生理曲度而做的多節段融合，減少了鄰近椎體加速退變的危險因素，減少創傷，無需犧牲未達到手術指征的正常椎間隙。

3、墊板采用可吸收材料，術后一年內可基本降解，從而最大程度地保護患者頸椎活動的自主性，有利于患者遠期預后；

4、配置靈活，可根據固定節段來選擇鋼板組合；

5、墊板被吸收后，固定鋼板仍起到固定作用；

附圖說明

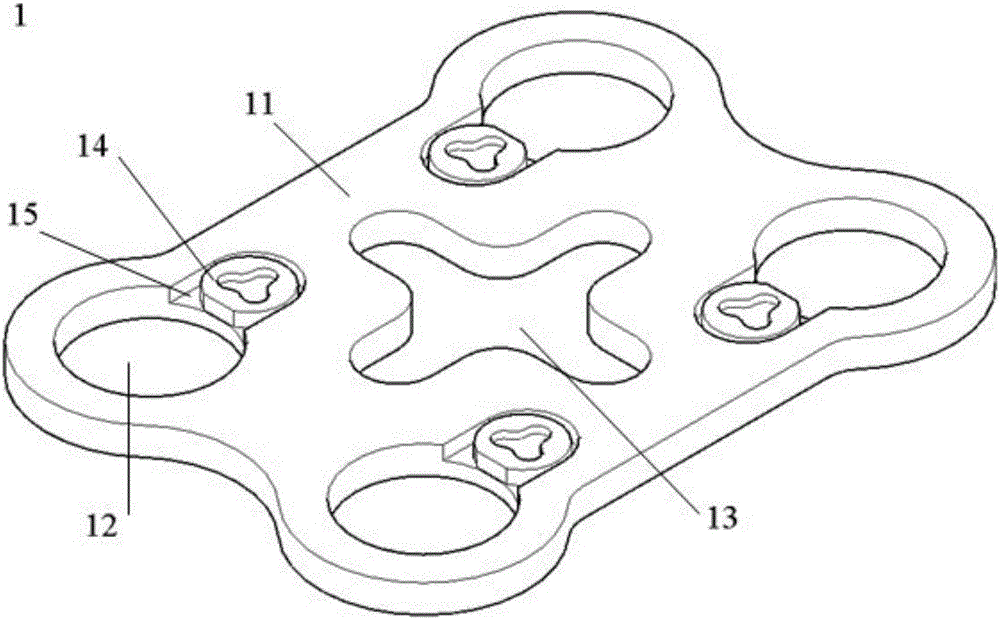

附圖1是本發明的第一種固定鋼板的俯視圖。

附圖2是本發明的第一種固定鋼板的仰視圖。

附圖3是本發明的第一種墊板的俯視圖。

附圖4是本發明的第一種墊板預彎后的立體圖。

附圖5是本發明的第一種墊板預彎后的側視圖。

附圖6是本發明的第一種頸椎生物性復合鋼板的裝配圖。

附圖7是本發明的第一種頸椎生物性復合鋼板的使用過程示意圖。

附圖8是本發明的第一種墊板的其它形式的俯視圖。

附圖9是本發明的第二種固定鋼板的俯視圖。

附圖10是本發明的第二種固定鋼板的仰視圖。

附圖11是本發明的第二種墊板的俯視圖。

附圖12是本發明的第二種墊板的其他形式的俯視圖。

附圖13是本發明的第三種墊板的俯視圖。

附圖14是本發明的第四種墊板的俯視圖

附圖15是本發明的第四種固定鋼板的俯視圖

附圖16是本發明的第四種固定鋼板的仰視圖。

附圖17是本發明的第五種墊板的俯視圖。

附圖18是本發明的第五種頸椎生物性復合鋼板的使用過程示意圖。

具體實施方式

下面結合附圖對本發明提供的具體實施方式作詳細說明。

附圖中涉及的附圖標記和組成部分如下所示：

1.固定鋼板 2.墊板

11.固定鋼板主體 12.釘孔

13.視窗 14.鎖緊裝置

15.鎖緊裝置槽 16.卡孔

21.墊板主體 22.放置槽

23.卡塊 24.釘孔

25.視窗

實施例1

本發明的第一種頸椎生物性復合鋼板，如圖1所示，所述復合鋼板包括固定鋼板1、墊板2，所述的固定鋼板1、墊板2均為平板，如圖2、3所示，所述固定鋼板1設有固定鋼板主體11、釘孔12、視窗13、鎖緊裝置14、鎖緊裝置槽15、卡孔16，所述的固定鋼板1為單節段固定鋼板，所述的固定鋼板主體11呈蝶形，所述的釘孔12分布在固定鋼板主體1四角，所述的釘孔12為4個，所述的視窗13設置在固定鋼板主體11的中部，所述的釘孔12一側設置有鎖緊裝置槽15，所述鎖緊裝置14設置在鎖緊裝置槽15，所述卡孔16設置在固定鋼板主體11后部邊緣處，所述的卡孔有6個，如圖4所示，所述墊板2設有墊板主體21、放置槽22、卡塊23、釘孔24、視窗25，所述的墊板2為四節段鋼板，每節段鋼板均為蝶形，所述的放置槽22設置在墊板2的第三節段，所述卡塊23設置在放置槽22邊緣，并與卡孔16一一對應，所述固定鋼板1設置在放置槽22內，所述的釘孔24設置在每節段鋼板的四角，所述的視窗25設置在每節段鋼板的中部，所述的固定鋼板1材質為鈦合金，所述的墊板2材質為生物性可吸收材料，包括左旋乳酸、內消旋乳酸，所述的墊板2的放置槽22為單節段固定鋼板放置槽，所述的固定鋼板厚度為2.5mm，所述的墊板厚度為1-2mm。

本發明的第一種頸椎生物性復合鋼板的使用方法是，對需要進行C5-6節段手術的患者，首先對于C5/6頸椎間盤突出壓迫頸脊髓，常規完成頸前路徹底減壓及椎體間融合；然后對固定鋼板1及墊板2進行預彎，預彎后的墊板2如圖5、6所示；預彎后的墊板2符合人體正常頸椎生理曲度；如圖7所示，利用墊板螺釘將預彎后的墊板2固定在C3-7節段，用于矯正頸椎異常的生理曲度，將固定鋼板1放入放置槽22內，使卡塊23與卡孔16一一對應，然后利用固定鋼板螺釘將固定鋼板1固定在C5-6節段，將鎖緊裝置14旋轉，鎖緊固定鋼板螺釘并使之不發生移動，術后三個月后墊板2及墊板螺釘被吸收，剩下的固定鋼板1仍然固定在C5-6節段，起到固定作用。

本發明的第一種頸椎生物性復合鋼板的墊板還有其他形態，參照?qǐng)D8，墊板上的放置槽位置可以根據需要設置在墊板的任意位置。

本發明的頸椎生物性復合鋼板的優點在于，在完成單個或相鄰兩個頸椎椎間盤突出徹底減壓和前方固定的同時，附加頸椎生物性復合鋼板，以恢復頸椎正常生理曲度；墊板采用可吸收材料，術后三個月可基本降解，從而最大程度地保護患者頸椎活動的自主性，有利于患者遠期預后；配置靈活，可根據固定節段來選擇鋼板組合；墊板被吸收后，固定鋼板仍起到固定作用；避免以往因恢復頸椎生理曲度而做的多節段融合，減少了鄰近椎體加速退變的危險因素，減少創傷，無需犧牲未達到手術指征的正常椎間隙。

實施例2

本發明的第二種頸椎生物性復合鋼板，所述復合鋼板包括固定鋼板1、墊板2，所述的固定鋼板1、墊板2均為平板，如圖9、10所示，所述固定鋼板1設有固定鋼板主體11、釘孔12、視窗13、鎖緊裝置14、鎖緊裝置槽15、卡孔16，所述的固定鋼板1為雙節段固定鋼板，所述的固定鋼板主體11呈蝶形，所述的釘孔12分布在固定鋼板主體1四角，所述的釘孔12為6個，所述的視窗13設置在每節段鋼板的中部，所述的釘孔12一側設置有鎖緊裝置槽15，所述鎖緊裝置14設置在鎖緊裝置槽15，所述卡孔16設置在固定鋼板主體11后部邊緣處，所述的卡孔有6個，如圖11所示，所述墊板2設有墊板主體21、放置槽22、卡塊23、釘孔24、視窗25，所述的墊板2為四節段鋼板，每節段鋼板均為蝶形，所述的放置槽22設置在墊板2的第二、三節段，所述卡塊23設置在放置槽22邊緣，并與卡孔16一一對應，所述固定鋼板1設置在放置槽22內，所述的釘孔24設置在每節段鋼板的四角，所述的視窗25設置在每節段鋼板的中部，所述的固定鋼板1材質為復合合金金屬，所述的墊板2材質為生物性可吸收材料，包括左旋乳酸、內消旋乳酸，所述的墊板2的放置槽22為單節段固定鋼板放置槽，所述的固定鋼板厚度為2.5mm，所述的墊板厚度為1-2mm。

本發明的第二種頸椎生物性復合鋼板的使用方法是，對需要進行C4-6節段手術的患者，首先對C4/5、C5/6頸椎間盤突出壓迫頸脊髓，常規完成頸前路徹底減壓及椎體間融合；然后對固定鋼板1及墊板2進行預彎；預彎后的墊板2符合人體正常頸椎生理曲度；利用墊板螺釘將預彎后的墊板2固定在C3-7節段，將固定鋼板1放入放置槽22內，使卡塊23與卡孔16一一對應，然后利用固定鋼板螺釘將固定鋼板1固定在C4-6節段，將鎖緊裝置14旋轉，鎖緊固定鋼板螺釘并使之不發生移動，術后三個月后墊板2及墊板螺釘被吸收，剩下的固定鋼板1仍然固定在C4-6節段，起到固定作用。

實施例3

本發明的第三種頸椎生物性復合鋼板，參照?qǐng)D13，與實施例1的區別在于：墊板2沒有釘孔24，墊板2的材料為記憶材料。

本發明的第三種頸椎生物性復合鋼板的使用方法是，對需要進行C5-6節段手術的患者，首先對于C5/6頸椎間盤突出壓迫頸脊髓，常規完成頸前路徹底減壓及椎體間融合；然后對固定鋼板1進行預彎；墊板2屬于記憶材料(入高溫水之前，墊板2的弧度符合人體正常頸椎生理曲度，入高溫水后5分鐘內，墊板可以被硬性塑形，30分鐘后，墊板會自行恢復至矯形前弧度)，將其放入高溫水中浸泡5分鐘，而后將弧度矯形至符合當時患者的頸椎曲度；將固定鋼板1放入放置槽22內，使卡塊23與卡孔16一一對應，然后利用固定鋼板螺釘將鋼板1固定在C5-6節段，將鎖緊裝置14旋轉，鎖緊固定鋼板螺釘并使之不發生移動。而后觀察墊板2緩慢恢復至塑形前的弧度后，恢復患者正常生理曲度，最后逐層關閉切口。術后一年左右墊板2被吸收，剩下的固定鋼板1仍然固定在C5-6節段，起到固定作用。

本實施例的優點在于，墊板2不設釘孔24，避免對頸椎前縱韌帶完整性的破壞，有利于保持頸椎前方的穩定性、改善患者遠期預后；在完成單個或相鄰兩個頸椎椎間盤突出徹底減壓和前方固定的同時，附加頸椎生物性復合鋼板，以恢復頸椎正常生理曲度；墊板采用可吸收材料，術后一年可基本降解，從而最大程度地保護患者頸椎活動的自主性，有利于患者遠期預后；配置靈活，可根據固定節段來選擇鋼板組合；墊板被吸收后，固定鋼板仍起到固定作用；避免以往因恢復頸椎生理曲度而做的多節段融合，減少了鄰近椎體加速退變的危險因素，減少創傷，無需犧牲未達到手術指征的正常椎間隙。

實施例4

本發明的第四種頸椎生物性復合鋼板，參照?qǐng)D14-16，與實施例1的區別在于：所述的墊板2的放置槽22是中空的，所述的固定鋼板1可完全嵌入墊板2，即固定鋼板1的底部與墊板2的底部處在同一水平面。

本發明的第四種頸椎生物性復合鋼板的使用方法是，對需要進行C5-6節段手術的患者，首先對于C5/6頸椎間盤突出壓迫頸脊髓，常規完成頸前路徹底減壓及椎體間融合；然后對固定鋼板1及墊板2進行預彎；預彎后的墊板2符合人體正常頸椎生理曲度；利用墊板螺釘將預彎后的墊板2固定在C3-7節段，用于矯正頸椎異常的生理曲度，將固定鋼板1放入放置槽22內，使卡塊23與卡孔16一一對應，然后利用固定鋼板螺釘將固定鋼板1固定在C5-6節段，將鎖緊裝置14旋轉，鎖緊固定鋼板螺釘并使之不發生移動，術后三個月后墊板2及墊板螺釘被吸收，剩下的固定鋼板1仍然固定在C5-6節段，起到固定作用。

本實施例的優點在于，由于墊板2的放置槽22是中空的，固定鋼板1嵌入放置槽22后，固定鋼板1的底部與墊板2的底部處于同一水平面，可完全貼合患者頸椎，待墊板2吸收后，固定鋼板1與頸椎貼合，不留空隙，以免固定鋼板1松動、移位。

實施例5

本發明的第五種頸椎生物性復合鋼板，參照?qǐng)D17，與實施例3的區別僅在于：墊板2的墊板主體21寬度小于放置槽22的寬度，墊板2呈帶側翼的長條狀，墊板2呈圓弧狀，墊板2由記憶材料制成。

本發明的第五種頸椎生物性復合鋼板的使用方法是，參照?qǐng)D18，對需要進行C5-6節段手術的患者，首先對于C5/6頸椎間盤突出壓迫頸脊髓，常規完成頸前路徹底減壓及椎體間融合；然后對固定鋼板1進行預彎；墊板2屬于記憶材料(入高溫水之前，墊板2的弧度符合人體正常頸椎生理曲度，入高溫水后5分鐘內，墊板可以被硬性塑形，30分鐘后，墊板會自行恢復至矯形前弧度)，將其放入高溫水中浸泡5分鐘，而后將弧度矯形至符合當時患者的頸椎曲度；將固定鋼板1放入放置槽22內，使卡塊23與卡孔16一一對應，然后利用固定鋼板螺釘將鋼板1固定在C5-6節段，將鎖緊裝置14旋轉，鎖緊固定鋼板螺釘并使之不發生移動。而后觀察墊板2緩慢恢復至塑形前的弧度后，恢復患者正常生理曲度，最后逐層關閉切口。術后一年左右墊板2被吸收，剩下的固定鋼板1仍然固定在C5-6節段，起到固定作用。

本實施例的優點在于，墊板2不設釘孔24，避免對頸椎前縱韌帶完整性的破壞，有利于保持頸椎前方的穩定性、改善患者遠期預后；在完成單個或相鄰兩個頸椎椎間盤突出徹底減壓和前方固定的同時，附加頸椎生物性復合鋼板，以恢復頸椎正常生理曲度；墊板采用可吸收材料，術后一年可基本降解，從而最大程度地保護患者頸椎活動的自主性，有利于患者遠期預后；配置靈活，可根據固定節段來選擇鋼板組合；墊板被吸收后，固定鋼板仍起到固定作用；避免以往因恢復頸椎生理曲度而做的多節段融合，減少了鄰近椎體加速退變的危險因素，減少創傷，無需犧牲未達到手術指征的正常椎間隙。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員，在不脫離本發明方法的前提下，還可以做出若干改進和補充，這些改進和補充也應視為本發明的保護范圍。
