本發明涉及一種光闌裝置以及包括這種光闌裝置的x射線設備，該光闌裝置用于準直提供用以掃描檢查對象的x射線設備的x射線束。

背景技術：

x射線的準直或鋪蓋(overlay)通常應當被理解為將由x射線系統的x射線源發射的x射線束適應于所使用的x射線探測器的掃描視野。在該情景中，該術語不限于x射線系統的系統軸線中的一個系統軸線。因此，可以在x射線設備的饋送方向上(如果提供的話)或沿著與其垂直的系統方向(例如，在計算機斷層攝影系統的扇形方向上或在任何方向上)來實施準直。原則上，準直用于減少檢查對象的x射線劑量，并且因此是alara原理的意義上的所有醫學成像過程的基本操作指令。另外，合適的準直通常使得能夠?qū)崿F(xiàn)x射線檢測器的過度輻射(overbeaming)，并且通常抑制雜散輻射。

現在，x射線在用于醫學成像的x射線系統(諸如例如，計算機斷層攝影系統或c臂x射線設備)中的鋪蓋原則上以兩種不同的方式來執行。一方面，使用具有不可改變的光闌孔徑(diaphragmaperture)的固定光闌，其取決于相對于x射線的尺寸和位置，通常借助于光闌材料中的吸收而不允許x射線束通過至少一個外子區域。只有允許通過的x射線的部分在另一射束路徑中到達檢查對象并且用于成像。因為具有不同尺寸的多個光闌孔徑可以在定位方向上布置在光闌上，并且取決于應用而可以借助于單個驅動器來移入或移出x射線，所以固定光闌節省了成本和空間。然而，它們相對于光闌孔徑的尺寸具有的缺點在于，僅有一些不靈活的變型可用于選擇，并且這些變型不是最佳地適合于使用x射線設備的每個檢查。

另一方面，使用光闌葉片，其能夠相對于彼此單獨地移動或定位，并且其使得能夠?qū)怅@孔徑的尺寸進行單獨的、特別是動態的調整。使用這種光闌，甚至可以在x射線檢查期間動態地改變光闌的尺寸，以便有利地保持患者所暴露于的劑量盡可能低。顯然，這需要定位機構具有足夠的速度和精度，其通常需要增加x射線系統的生產成本。另外，還需要更多的安裝空間。

另外，為了減少所施用的總劑量或雜散輻射、并且為了避免檢測器過度輻射，還期望使x射線的強度輪廓或能譜適應于x射線束內的x射線檢查的特定情況。為此，可以使用強度濾光器(filter，取決于其形狀，被稱為楔形或蝴蝶結形濾光器)或光譜濾光器(例如，sn濾光器)形式的濾光器。濾光器的特征在于，由于x射線的通常部分吸收，它們會衰減x射線的強度，或者僅吸收具有特定能量的x射線，或者同時進行兩者。為了適應強度輪廓，濾光器的使用必須準確地適應于檢查對象的吸收輪廓，以便保持檢查對象所暴露于的劑量盡可能低。

如果需要，在現代x射線系統中，這些濾光器也可以被引入到x射線束中。

然而，目前，成本和空間的需求限制了強度輪廓濾光器對檢查對象的個體適應性。因此，盡管已知在x射線系統中提供在定位方向上串聯的多個不同的楔形濾光器，其可以借助于x射線中的驅動而引入x射線中，但是通常這些不能充分考慮檢查對象的個別情況。

技術實現要素：

另一方面，本發明的目的是提供一種光闌裝置，其克服現有技術的現有缺陷并且可以被特別靈活地使用。

該目的通過本文中所描述的裝置，特別是獨立權利要求中所要求保護的裝置來實現。在每種情況下，發展和有利的變型是從屬權利要求的主題。

下面參照所要求保護的光闌裝置來描述根據本發明實現該目的的方式。這里所提及的特征、優點或備選實施例同樣可以轉用給其它所要求保護的主題，并且反之亦然。

本發明涉及一種光闌裝置，用于準直提供用以掃描檢查對象的x射線設備的x射線束。該光闌裝置包括采用狹縫光闌形式的兩個光闌，它們在x射線方向上串聯布置、并且被安裝成可相對于彼此定位。光闌中的每個光闌具有與x射線束的最大準直相對應的固定光闌孔徑和不透x射線的區域，所述區域分別具有與對應于最大準直的光闌孔徑相對應的延伸部。

以下相對于本發明假定在不限制一般性的情況下檢查對象是患者，在大多數情況下，通常是人。然而，患者原則上還可以是動物。因此，在下文中，還同義地使用兩個術語“檢查對象”和“患者”。然而，檢查對象還可以是植物或無生命對象，例如，歷史人工制品等。

因而，根據本發明的光闌裝置中的兩個光闌包括可透x射線的孔徑。該孔徑包括與x射線束的最大準直相對應的光闌的定位方向上的延伸部。換句話說，與最大準直相對應的光闌孔徑夾住不能通過光闌孔徑的x射線束的最小部分。因而，與最大準直相對應的光闌孔徑指示可以使用根據本發明的光闌裝置而設置的最大可能準直。可以可選地存在于用于準直x射線束的光闌上的另一光闌孔徑會至少在定位方向上具有較小的延伸部，并且允許x射線束的較小部分通過。

與最大準直相對應的光闌孔徑優選地在兩個光闌上具有相同的延伸部。

光闌中的每個光闌還包括不透x射線的區域。該區域的尺寸分別和與最大準直相對應的光闌孔徑的尺寸相同，并且其特征在于，入射在該區域中的x射線幾乎完全(即，基本上100％)被吸收。換句話說，入射的x射線不能穿過該區域。

如果兩個光闌的位置被設置成使得與最大準直相對應的兩個孔徑在輻射方向上重合(即，疊加(superimpose))，則x射線束的最大可能比例能夠穿過光闌裝置。如果調整兩個光闌的位置使得與最大準直相對應的光闌孔徑和不透x射線的區域在輻射方向上重合，則x射線束可以基本上完全被掩蔽。換句話說，在這種情況下，沒有x射線再到達檢查對象。

在所描述的這些極端布置之間兩個光闌相對于彼此的位移或定位現在使得能夠?qū)崿F(xiàn)在完全掩蔽x射線束和最大準直之間的任何準直度。

因而，本發明基于狹縫光闌的特性和可單獨調整的光闌葉片的特性的組合，以使兩個狹縫光闌和兩個驅動器使得能夠非常靈活地鋪蓋x射線，其最佳地適合于檢查對象或所期望的檢查。

在本發明的一個變型中，不透一個光闌的x射線的區域相對于定位方向而布置在與最大準直相對應的光闌孔徑的一側上，并且不透另一光闌的x射線的區域相對于定位方向而布置在與最大準直相對應的光闌孔徑的另一側上。

換句話說，一個光闌包括光闌孔徑的一側上的不透x射線區域的區域，而不透另一光闌的x射線的區域位于對應的光闌孔徑的相對側上。

與最大準直相對應的光闌孔徑和不透每個光闌的x射線的區域優選在光闌上彼此直接相鄰。因為在該實施例中光闌的光闌孔徑的左邊緣或右邊緣有利地能夠與另一光闌的光闌孔徑的相應的相對邊緣相互作用，所以不管射束路徑中的光闌的順序如何，該實施例使得能夠?qū)崿F(xiàn)x射線束的任何類型的準直，特別是還圍繞x射線束的中心射束不對稱的準直。

取決于x射線束的哪個部分要被掩蔽，在該實施例中，可以通過僅定位光闌中的一個光闌來特別容易地實現準直。

準直的調整可以借助于較短的橫向路徑或定位路徑而特別快速地進行；較短的定位路徑使得安裝空間能夠保持較低。

根據本發明的備選實施例，光闌裝置的兩個光闌中的至少一個光闌包括與小于最大準直的準直相對應的另一固定光闌孔徑。

因而，光闌中的一個光闌被體現為具有至少兩個狹縫光闌孔徑的狹縫光闌，其中另一固定光闌孔徑在定位方向上具有的延伸部小于與最大準直相對應的光闌孔徑的延伸部。換句話說，只要其位于x射線路徑中，另一固定光闌孔徑掩蔽比與最大準直相對應的光闌孔徑更大的x射線束的部分。

該另一光闌孔徑還可以與不透另一光闌的x射線的區域相互作用。這還有利地使得能夠?qū)崿F(xiàn)短定位路徑，其中替代定位兩個光闌，它們中的一個也可以是固定的，并且僅相應的另一個是移動的。短定位路徑原則上還對定位時間具有有利的影響，以使x射線束的準直還可以以更高的速度在x射線檢查期間快速且精確地設置，例如，取決于x射線系統的轉動角度，或者取決于掃描時間。

優選地，兩個光闌包括多于一個的光闌孔徑，其延伸部在定位方向上彼此不同。因此，可以設想并且可以調整任何數目個可單獨調整的準直。

本發明的一個優選變型提供的是兩個光闌被平行地安裝，以便可相對于彼此定位。這特別地使得能夠?qū)崿F(xiàn)光闌裝置對于x射線設備的記錄系統的射束幾何形狀的取決于情形的適應，其例如當由于熱應力而位移x射線源的焦點時是必要的并且是可取的。

如在介紹中所提及的，x射線的鋪蓋不限于x射線系統的特定軸線。然而，根據本發明的特別優選的實施例，兩個光闌沿著x射線設備的饋送方向和/或橫向于x射線設備的饋送方向而可移動地安裝。饋送方向指示如果待描繪的檢查對象的區域或待描繪的身體部位不能借助于x射線設備通過循環來完全獲取，則檢查對象的掃描會發生的方向。在這種情況下，x射線設備例如是計算機斷層攝影設備。

如果沿著x射線設備的饋送方向提供可定位性，則特別優選地，可以在檢查期間借助于x射線設備來執行準直的動態適應，以便在運行后時間和/或運行中時間期間保護檢查對象免于不必要的x射線。如果橫向于饋送方向提供光闌的可定位性，則在x射線設備圍繞檢查對象轉動期間，準直可以特別地在定位方向上(例如，在x射線的扇形方向上)適應于檢查對象或要描繪的區域或身體部位的變化的寬度。這也避免了不必要的劑量或雜散輻射。

根據本發明的一個變型，x射線束的準直可以借助于僅一個光闌來調整。在這種情況下，具有期望延伸部的其狹縫孔徑中的一個狹縫孔徑的兩個光闌中只有一個光闌用于鋪蓋。該過程特別適合于更簡單的應用，其中，例如在圖像數據的采集期間不需要動態適應。因而，本發明還使得能夠?qū)嵤┻@種應用。而且，如下文更詳細地所描述的，該變型使得能夠使用相應的另一光闌用于進一步的濾光器應用，以便有利地影響x射線。

根據本發明的備選和優選變型，x射線束的準直可以借助于兩個光闌來調整。如在引言中所解釋的，這借助于光闌孔徑或者光闌上的不透x射線的區域的靈活和動態的相互作用來進行。實現動態和靈活的相互作用，這在于光闌相對于彼此可移動地布置，并且可以根據個別應用的需要而相對于彼此移動，從而產生不同的準直效果。

本發明還涉及一種用于形成x射線束的強度輪廓的濾光器裝置。該濾光器裝置可以具有濾光器，該濾光器又具有一個或多個濾光器元件。

該濾光器裝置可以與上述光闌裝置組合。然而，濾光器裝置表示本發明的個別方面，其在本文中也獨立于光闌裝置而公開并且可以獨立使用。為了形成x射線束的強度輪廓，根據本發明的濾光器裝置包括兩個濾光器元件，這兩個濾光器元件被安裝成能夠相對于彼此定位、并且能夠在x射線方向上串聯布置，它們被分別成形成使得一旦它們在x射線方向上完全疊加地布置，則它們形成完整的濾光器輪廓。

在光闌的光闌孔徑和用于形成x射線束內部的濾光器裝置的強度輪廓的濾光器在輻射方向上疊加的情況下，所期望的鋪蓋(根據光闌孔徑)和形成射束輪廓可以同時實現，而不必為x射線設備提供其它的機械部件。

本發明的另一實施例提供的是光闌中的一個光闌，該光闌包括至少一個其它孔徑，該至少一個其它孔徑包括用于形成x射線束的能譜的濾光器。通過光闌的光闌孔徑和用于形成x射線束內的另一光闌的x射線束光譜的濾光器在輻射方向上的疊加，可以同樣同時實現所期望的疊加(根據光闌孔徑)和射束光譜的適應，而不必為x射線設備提供其它的機械部件。

根據濾光器裝置的一個優選實施例，用于形成x射線束的強度輪廓的濾光器包括被安裝成可相對于彼此定位的至少兩個濾光器元件、以及串聯布置或可布置在x射線方向上的濾光器元件，該濾光器元件分別被成形成使得一旦它們在x射線方向上完全疊加布置，則它們形成完整的濾光器輪廓。

換句話說，在本實施例中，用于形成射束輪廓的濾光器被布置成可單獨定位。因此，只要濾光器裝置的濾光器孔徑已經位于射束路徑內或者兩個濾光器元件可以在輻射方向上疊加，則各個濾光器元件可以因此被單獨引入x射線束中。這使得能夠取決于濾光器元件相對于彼此的位置來設置單獨的濾光效果。

只有當兩個濾光器元件在射束方向上完全疊加時，才實現完全的濾光效果。在該情景中，完全的濾光效果意味著x射線的強度的最大衰減，其在射束橫截面上特別是均勻的。當根據本發明的光闌裝置和根據本發明的濾光器裝置被組合時，濾光器元件可以在光闌的定位方向上定位，或者取決于應用還可以橫向于光闌的定位方向而定位。

特別優選的是，根據本發明的用于形成x射線束的強度輪廓的濾光器裝置生成如下強度輪廓，該強度輪廓參照橫向于饋送方向的方向(即，在方向上)變化或可變地可進行調整。

該變型可以特別靈活地適應于檢查對象的情況。例如，可以考慮檢查對象的特殊吸收行為或待描繪的檢查對象的區域的延伸部。然而，這需要其它的移動機制。濾光效果特別是可無級地選擇的或可調整的。

在該情景中，濾光器元件的形狀在原則上是任意的，然而，優選地，參照濾光器元件的定位方向是側倒置的或互補的。濾光器元件可以特別地被體現為斜坡形，其具有在濾光器元件的寬度上是恒定或可變的上升。然而，其它濾光器元件形狀(例如，階梯形路線)或由具有不同形狀的子區域組成的混合形狀也是可能的，并且在本發明的意義以內。

根據本發明的另一優選實施例，替代用于在光闌上形成x射線輪廓的濾光器元件，光闌裝置包括至少一個其它光闌，其在x射線方向上布置在其它光闌之前、之后或之間，所述其它光闌被安裝成以便可相對于另一光闌而定位，并且具有包括用于形成x射線束的強度輪廓的第二濾光器的孔徑。在該情景中，用于形成x射線束的強度輪廓的第一濾光器和第二濾光器使得一旦它們在x射線方向上完全疊加地布置，則它們形成完整的濾光器輪廓。與上文所描述的實施例相比較，該變型具有的優點在于，包括有第二強度輪廓濾光器的附加光闌可以包括用于備選鋪蓋和/或濾光器的其它孔徑，其當不需要第二濾光器來形成強度輪廓時，可以與使用x射線設備的其它檢查一起使用。這使得能夠節省空間和機械部件。

本發明還涉及一種x射線設備，用于借助于x射線束來掃描檢查對象，其包括根據本發明的光闌裝置。

在一個特別優選的變型中，x射線設備被體現為計算機斷層攝影設備或c臂x射線設備。

在一個特別優選的變型中，醫學成像系統被體現為x射線計算機斷層掃描儀或c臂x射線設備。

附圖說明

結合下面參照附圖更詳細地解釋的示例性實施例的描述，上文所描述的本發明的特性、特征和優點以及實現它們的方式變得更清楚和更清楚地理解。該描述不將本發明限制于這些示例性實施例。在不同的附圖中，相同的部件被賦予相同的附圖標記。這些附圖通常不是按比例繪制的并且示出了：

圖1示出了根據本發明的示例性實施例的計算機斷層掃描儀形式的x射線設備，

圖2根據本發明的光闌裝置的示例性實施例，

圖3是根據本發明的濾光器裝置的示例性實施例。

具體實施方式

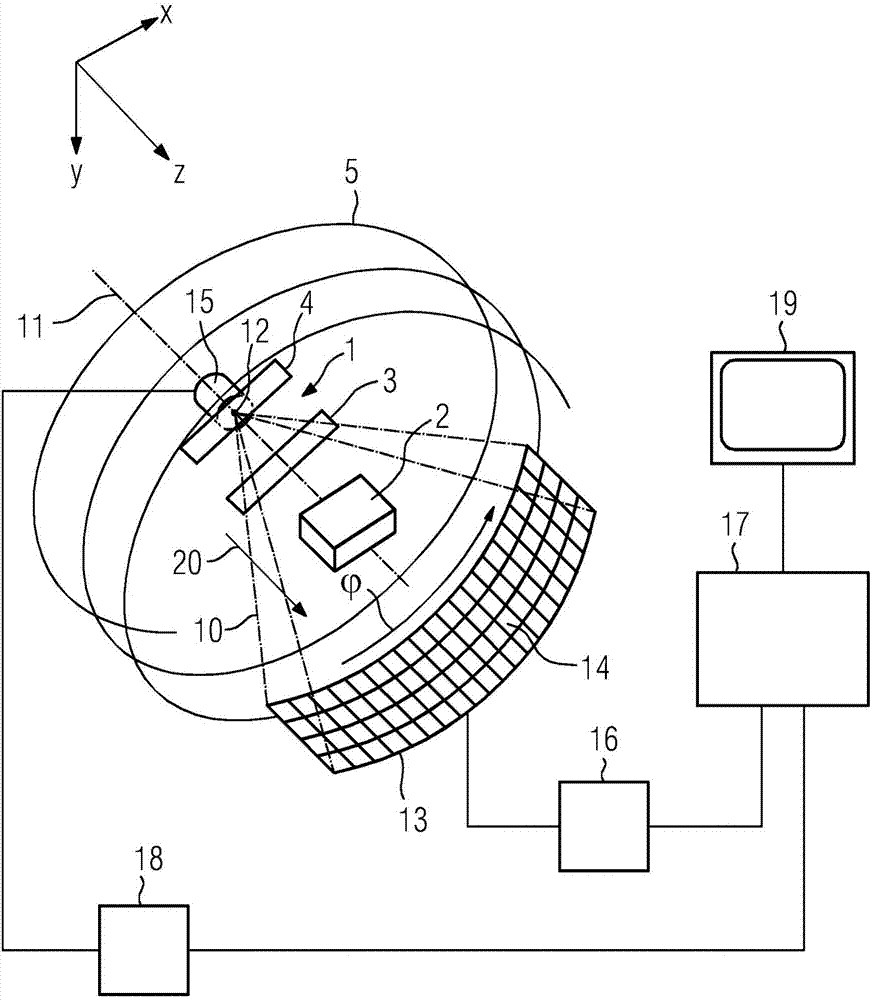

圖1部分以方框圖并且部分以透視圖而示出了x射線設備，這里是計算機斷層掃描儀。其記錄系統包括例如采用具有接近源的光闌裝置1的x射線管形式的輻射器15、以及被體現為面板狀陣列的檢測器13。這里，陣列包括分配給行和列的多個檢測器元件14，其中，這些檢測器元件中的僅一個檢測器元件被給出附圖標記。

輻射器15和檢測器13彼此相對地附接在未明確描繪的轉動框架中，并且被稱為臺架，使得在計算機斷層掃描儀的操作期間，由輻射器15的焦點12發射、并且通過光闌裝置1鋪蓋的扇形射束10會到達檢測器13。檢測器元件14取決于通過掃描區域的輻射的衰減來分別生成衰減值，其在下文中被稱為掃描值。輻射到掃描值的轉換例如借助于光學耦合至閃爍體的光電二極管或借助于直接轉換半導體來執行。檢測器13的一組掃描值被稱為投影。

轉動框架可以借助于由控制單元18控制的驅動設備(未示出)在所示的方向上圍繞系統軸線11進行轉動。這使得能夠從布置在記錄系統的掃描區域中的檢查對象2的不同投影方向來準備多個投影。通過使檢查對象2在系統軸線11的方向上同時連續饋送來轉動機架，特別地使得能夠掃描檢查對象2的檢查體積，該檢查體積大于由記錄系統形成的掃描區域。通過數據采集單元16讀出用于投影的掃描值，并且將其轉發到計算單元17以用于重建圖像的計算。重建圖像可以在顯示單元19上可視化給操作者。

在沒有例如動態掩蔽由輻射器15發射的射束10的一部分的情況下，在運行中(run-in)和運行后(after-run)期間，檢查對象2的對圖像的重建并且因此對檢查對象2(例如，患者，在螺旋掃描5的這些分段期間被暴露于來自x射線的不必要的輻射)未產生任何貢獻的區域被照射。

為了在掃描過程期間x射線束10的鋪蓋的靈活可調整性，根據本發明的光闌裝置1包括兩個不同的光闌3、4。

在該示例性實施例中，兩個光闌3、4安裝為橫向于饋送方向20(所描繪的坐標系的z軸線)或橫向于系統軸線11(沿著所描繪的坐標系的x軸線)，以便相對于彼此可定位。這種安裝或可定位性導致沿著x軸線的x射線扇形寬度的調整。可替代地，但是這里沒有更詳細地示出，兩個光闌沿著坐標系的z軸線(即，沿著饋送方向20)被對準，并且沿著該方向被安裝，以便可相對于彼此定位，即，特別是彼此獨立。這種安裝會導致x射線扇形10的高度的可調整性。在示例性實施例的每種情況下，光闌3、4的定位方向垂直于在x射線扇形的中心射束上定向的x射線的方向。

第二光闌4布置成比第一光闌3更靠近焦點12，以使即使第二光闌4的小定位移動也能夠?qū)崿F(xiàn)扇形幾何形狀的大改變。原則上，顯然，根據本發明的光闌裝置還可以通過光闌3、4的相反布置來實施。

光闌3、4可以被可定位地體現成使得可以進行射束10的鋪蓋的非常精確的調整。例如，每個光闌3、4分別可以與為此目的提供并且具有幾微米的調整精度的定位電機(未示出)相互作用。然而，通常，以光闌元件的快速動態定位為代價來實現高調整精度。然而，可替代地并且取決于應用，需要例如每秒幾厘米的快速定位速度。因此，可以例如通過使用對應的定位電機來實現射束10的對應部分的快速動態掩蔽。然而，高定位速度還可以導致對于光闌3、4的位置的可調整精度的更高公差。因此，本領域技術人員應當考慮可能的公差來選擇合適的電機。

借助于定位電機的光闌的位移可以以簡單方式實現，例如，如果兩個光闌3、4分別被安裝在軌道系統上。

在計算機斷層掃描儀的操作期間，輻射器15上的熱應力可以導致焦點12從其原始位置位移。為此，兩個光闌3、4被安裝成可以彼此平行地定位。這使得能夠以簡單方式考慮x射線的焦點12的位移。

如將在下面的附圖中更詳細地說明的，兩個光闌3、4分別包括至少一個光闌孔徑和不透x射線的區域。

根據圖2所示的本發明的光闌裝置1的示例性實施例包括第一光闌3和第二光闌4。類似于圖1中的描繪，它們沿著z軸線并且橫向于x軸線安裝，即，平行于系統軸線11彼此獨立地安裝，因此也可以相對于彼此進行定位。光闌3、4中的每個光闌包括與最大準直相對應的至少一個光闌孔徑3.1、4.1。這些在定位方向上在光闌3、4上分別具有最大光闌孔徑，并且因此對x射線扇形10具有最大的穿透性。然而，光闌孔徑3.1和4.1特別是在定位方向上具有相同的尺寸，但是還可以具有不同的延伸部，例如，與光闌3、4在x射線方向上的距離相對應。光闌3、4中的每個光闌還包括不透x射線的區域3.0、4.0。該區域分別在定位方向上包括與光闌孔徑3.1、4.1相同的孔徑尺寸。區域3.0和4.0還被布置成緊鄰光闌孔徑3.1、4.1，并且在定位方向上位于光闌孔徑3.1、4.1的相對側上。

兩個光闌3、4或僅一個光闌的定位使得與最大準直相對應的光闌孔徑3.1、4.1能夠在射束方向上疊加。可替代地，光闌孔徑3.1、4.1可以至少部分地與不透x射線的區域3.0、4.0疊加，從而導致小于最大準直的準直。兩個光闌3、4在x射線束10中的目標定位使得能夠鋪蓋或掩蔽x射線束的特定部分。這意味著可以特別靈活地使用本發明。

可選地，光闌3包括另一光闌孔徑3.2，其中定位方向上的延伸部小于光闌孔徑3.1的延伸部。這導致掩蔽x射線束10的對應較大部分的x射線束。光闌3還可選地包括在其中布置濾光器3.3的孔徑。這可以被提供用于x射線束10的光譜濾除、和/或用于形成x射線束10的強度輪廓。光闌4還可選地包括具有比光闌孔徑4.1更小的延伸部的另一光闌孔徑4.2、和/或包括具有濾光器4.3的另一孔徑。顯然，還可以為每個光闌3、4提供其它光闌孔徑(未示出)和/或用于每個光闌3、4的濾光器的其它孔徑(未示出)。取決于光闌3、4的位置的調整，這樣，可以特別靈活地僅使用兩個獨立操作的定位驅動器來實現x射線束10的不同準直和/或濾除。這準許寬頻譜使用光闌裝置1在廣泛多種應用中。特別地，可以例如取決于投影方向進行動態準直，即，在檢查期間的準直的改變。特別地，由光闌3、4中的一個光闌的光闌孔徑確定的不同準直還可以與不同的濾光器進行組合。可替代地，可以借助于兩個光闌3、4中的兩個光闌孔徑來實現準直。

因為可以有利地縮短定位路徑，所以兩個光闌3、4的相互作用還可以實現積極地節省安裝空間和提高調整速度。

根據圖3所示的本發明的濾光器裝置21的示例性實施例與圖2所示的光闌裝置不同。在圖3中，光闌裝置被布置在由焦點12發射的輻射器15的射束扇形10中。光闌裝置21包括可在定位方向上相對于彼此獨立定位的兩個濾光器元件23、24。在該示例性實施例中，定位方向橫向于饋送方向(或橫向于z方向)延伸。換句話說，定位方向在方向上延伸。濾光器元件23、24在定位方向上具有可變上升的斜坡形狀，其中，斜坡在定位方向上倒置布置。它們一起形成濾光器3.4，其表示用于形成x射線束10的強度輪廓的濾光器。這使得強度輪廓能夠經由方向上的扇形射束而橫向于饋送方向(或橫向于z方向)進行。濾光器元件23、24的對應調整現在使得能夠生成單獨的射束輪廓，這在于或多或少地疊加射束路徑中的兩個濾光器元件23、24。兩個濾光器元件23、24的單獨可調整性使得能夠特別有效地考慮檢查對象2的特定形狀或個別吸收行為。為此，除了這里所示的形狀之外的濾光器元件的形狀是可能的。例如，可以使用具有恒定上升、階梯形狀或其它類型的自由形式路線的斜坡形狀，只要它們看起來適合于調整所期望的強度輪廓。特別地，如所描繪的，兩個濾光器元件a、b不必具有鏡像對稱或轉動對稱的形狀，而是可以具有任何彼此相比較所需的形狀。濾光器元件a、b可以單獨定位(即，彼此獨立地)或同步地定位(即彼此耦合到射束路徑之中或之外(例如，借助于共同的定位電機和對應的定位致動器))。該實施例實現楔形輪廓的無級可調整性。另外，多有爭議的“尺寸特定劑量估計”(ssde)例如可以被特別設置為優化變量或保持恒定。因此，該實施例準許取決于投影方向來調整楔形輪廓。該實施例準許僅使用一個光闌盒或濾光器設計來操作不同射束幾何形狀(例如，距離與濾光器和射束焦點不同)。這具有成本優勢。用于濾光器元件23、24的移動路徑對應地較短。然而，光闌裝置的該實施例需要附加的定位電機和對應的定位機構或致動器，以實現濾光器元件23、24的位移，但是原則上，與實際要用于光闌3、4的定位電機不同。形成濾光器的后續改裝或升級容易在該變型中實施。

參照圖3描述的濾光裝置的實施例可以與參照圖2所描述的光闌裝置的實施例進行組合。在該情景中，光闌裝置21的濾光器元件23、24的定位方向可以垂直于系統軸線z和光闌裝置1的光闌3、4的定位方向而提供，該定位方向平行于系統軸線z。在這種組合的裝置中，一方面可以實現輻射在由濾光器元件23、24的方向上的強度輪廓的生成，另一方面可以實現通過光闌裝置1在z方向上的準直。

然而，針對圖3所描述的濾光器裝置的實施例還可以與例如參考圖2所描述的光闌裝置分開使用，并且還與其分開描述并且公開。

而且，還可以將第一濾光器元件23分配給第一光闌3，并且將第二濾光器元件24分配給第二光闌4。

在可行的情況下并且在本發明的情景中，在不脫離本發明的范圍的情況下，各個示例性實施例及其各個部分方面還可以彼此組合。在可轉用的情況下，針對一個示例性實施例所描述的本發明的優點也適用于沒有明確引用到的其它示例性實施例。
