本發明涉及鼻竇擴張系統。

背景技術：

現有的導管類產品，治療鼻竇炎的方法中，常采用球囊擴張功能、引導功能、照明功能、沖洗功能相對獨立的部件組成的治療鼻竇炎的裝置，由于功能部件分散，操作不便捷，使用步驟繁瑣，從而手術時間較長。

在2014.08.20授權公告、授權公告號為cn2077468u的中國實用新型專利中，公開一種將指引、沖洗、球囊擴張功能一體化的，能夠治療鼻炎、鼻竇炎的球囊導管系統，便于操作者拿、握、操作舒適的注塑外殼作為載體；在外殼的前端安裝一根不銹鋼管，起到支撐、保護的作用；在載體的內部固定一根不銹鋼管作為彎折導管，通過彎折模塊可彎折成各種角度，貫穿整體；在不銹鋼管上貫穿著一根rx快速交換設計的球囊導管；在球囊導管的外周固定著手柄，手柄通過外殼的滑道安裝在外殼表面，在操作者使用時可前后推動手柄，從而控制球囊導管在彎折導管上的位置；外殼的后端有兩個接口，其中一個接口為擴張球囊的接口，另一個接口為沖洗、穿入照明的導絲的接口。但是在正常使用過程中，多個功能是依次使用，若集多功能為一體的其體積較大，不適用于使用者把持。

技術實現要素：

為克服上述缺點，本發明的目的在于提供一種結構緊湊、體積小巧、便于使用者把持、可根據需求而更換的鼻竇擴張系統。

為了達到以上目的，本發明采用的技術方案是：一種鼻竇擴張系統，包括殼體、球囊組件、照明導絲、沖洗組件，所述殼體頭部設置有殼體引導管，所述殼體內部具有容腔，所述容腔起始于殼體的頭部終止于殼體的尾部，所述殼體引導管設置在殼體的頭部并與腔體連通，所述容腔通過分隔板分隔成上腔體、下腔體，所述上腔體的頂部具有滑槽，所述球囊組件、沖洗組件中的任意一個組件能卡入滑槽并能沿滑槽來回移動，所述球囊組件的球囊引導管、沖洗組件的沖洗引導管能穿過殼體引導管，所述球囊組件上固定設置有球囊滑動器，所述球囊引導管的頂部設置有導絲入口，所述照明導絲通過球囊滑動器從導絲入口穿入并穿過所述球囊引導管，所述下腔體內設置有抽吸管，所述抽吸管與殼體引導管連通。

本發明的有益效果是，在使用時，球囊組件攜帶照明導絲與沖洗組件僅有一個組件與殼體的滑槽裝配，另一個組件則閑置，如當使用擴張球囊和照明導絲時，將球囊組件卡入滑槽，球囊引導管穿過殼體引導管，再將照明導絲穿過球囊引導管；當要使用沖洗組件時，將球囊組件從滑槽抽出，同時球囊引導管從殼體引導管抽出，再將沖洗組件插入滑槽，將沖洗引導管穿過殼體引導管，此時可用生理鹽水/無菌清水清洗；下腔體內的抽吸管與殼體引導管連通，可以先對病變部位進行清理清除血域；抽吸管固定在殼體內部，而擴張球囊、照明以及沖洗可以選擇性的安裝在殼體上，當使用其中部分功能時，將另一個功能的拆卸，這樣結構簡單，結構緊湊、體積小巧、便于使用者把持、可根據需求而更換。

作為本發明的進一步改進是，照明導絲調整好后，為了不讓照明導絲來回滑動，則所述球囊組件上滑動設置有導絲滑動器，所述導絲滑動器卡接在滑槽內，所述照明導絲穿過導絲滑動器，所述導絲滑動器上設置有鎖緊照明導絲的鎖緊件，一旦照明導絲調整好后，通過鎖緊件將照明導絲鎖緊。

優選地，所述導絲滑動器具有管道，所述照明導絲穿過所述管道，所述管道的側壁上具有兩條沿管道的延伸方向設置的條形孔，具有條形孔的所述管道的外壁設置有至少兩個第一凸起，所述鎖緊件呈環狀，所述鎖緊件套設在具有條形孔的管道上，所述鎖緊件的內壁上設置有數量與第一凸起一致的第二凸起，所述鎖緊件能在管道上來回滑動，當所述第二凸起滑動至第一凸起處，所述第一凸起壓向管道的中心軸，所述第一凸起與第二凸起接觸的端面的形狀為過渡弧形。照明導絲穿過管道且能在管道內來回滑動，當照明導絲來回滑動時，鎖緊件的第二凸起與管道外壁的第一凸起不相接觸，當照明導絲滑動至目標竇位置后，將鎖緊件滑至第一凸起處，此時第二凸起將第一凸起壓向管道的中心軸方向，鎖緊在管道內的照明導絲，由于第一凸起與第二凸起接觸的端面的形狀為過渡弧形，使用者僅需稍加外力，即可滑動鎖緊件，較為省力。

作為本發明的進一步改進是，所述照明導絲的端部具有燈珠，因鼻竇部位結構的特殊性，一般將所述燈珠與照明導絲設置成兩者形成一定夾角，所述管道與導絲滑動器能發生相對轉動，所述鎖緊件與導絲滑動器相互獨立，鎖緊件鎖緊照明導絲的同時，鎖緊件與管道不會發生相對轉動，當轉動鎖緊件時，管道會帶動照明導絲旋轉，即可調整照明導絲自由端的燈珠，較為方便的可照射到病變的周邊部位，操作簡單。可以在鎖緊件的外壁上設置沿其中心軸方向延伸的多條凸棱，便于旋轉。

作為本發明的進一步改進是，所述殼體上設置有與抽吸管連通的通氣孔。使得抽吸管的抽吸力有兩種等級，當通氣孔未被堵住時，抽吸管的抽吸力較小；當通氣孔被堵住時，抽吸管的抽吸力較大，可適用于多種血域。

作為本發明的進一步改進是，所述殼體頭部的外壁上設置有梢釋放按鈕，所述梢釋放按鈕一體成型有通孔卡件、按壓部，所述按壓部卡設在殼體頭部一側的凹槽內，所述按壓部與凹槽相對的端面之間設置有彈簧，所述彈簧受壓縮，所述殼體引導管外壁上設置有近端管座，所述近端管座的外壁設置一圈限位槽，所述通孔卡件套設在近端管座外壁上并通過彈簧的受壓縮的彈力卡入限位槽。

作為本發明的進一步改進是，所述近端管座一端的外壁與殼體頭部的一端的內壁之間通過卡槽與卡塊的配合卡接，所述卡槽的數量是卡塊的數量的兩倍，所述卡槽、卡塊分布均勻。

作為本發明的進一步改進是，所述殼體頭部的端面上設置有一圈刻度。

優選地，所述殼體引導管的自由端具有與殼體引導管的延伸方向形成的夾角呈0°、30°、70°、90°、110°中的一種。

作為本發明的進一步改進是，所述滑槽起始于殼體尾部端面終止于靠近殼體的頭部位置，所述殼體尾部的分隔板下方設置有交換桿，所述殼體尾部端面設置有供交換桿穿過的開口，所述開口具有供交換桿下壓的讓位腔，所述交換桿自由端的上端面具有鉤狀結構，所述鉤狀結構高于分隔板。

附圖說明

圖1為本實施例的立體圖；

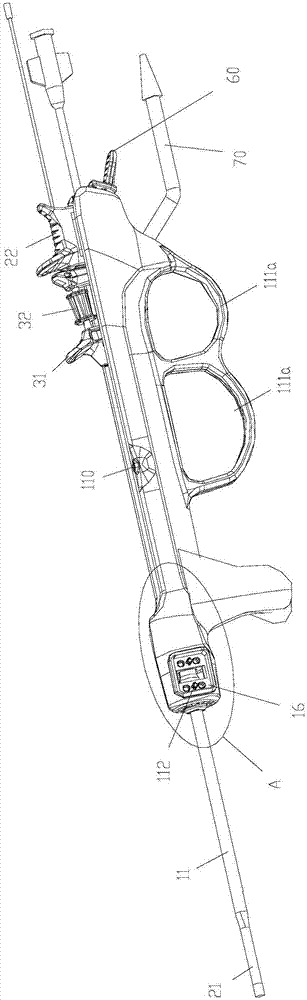

圖2為圖1中將梢釋放按鈕拆卸后的立體圖；

圖3為圖2中a處的局部放大圖；

圖4為本實施例另一個角度且將交換桿拆卸后的立體圖；

圖5為本實施例將殼體的其中一個側殼體拆卸后的立體圖；

圖6為圖5中b處的局部放大圖；

圖7為圖5另一個角度的立體圖；

圖8為將圖5中的球囊組件、照明導絲、導絲滑動器等拆卸后的立體圖；

圖9為本實施例中球囊組件、照明導絲、導絲滑動器組合的立體圖；

圖10為本實施例中鎖緊件的立體圖；

圖11為本實施例中鎖緊件的另一角度的立體圖；

圖12為本實施例中管道的立體圖；

圖13為本實施例中沖洗組件的立體圖；

圖14為本實施例中梢釋放按鈕的立體圖；

圖15為本實施例中近端管座的立體圖；

圖16為交換桿的立體圖。

圖中：

10-殼體；10a-側殼體；11-殼體引導管；12-分隔板；13-上腔體；14-下腔體；15-滑槽；16-凹槽；17-卡槽；18-開口；19-讓位腔；110-通氣孔；111-把手部；111a-扣環；111b-扶手；112-彈簧座；113-刻度；

20-球囊組件；21-球囊引導管；22-球囊滑動器；23-導絲入口；24-滑塊；

30-照明導絲；31-導絲滑動器；32-鎖緊件；33-管道；34-條形孔；35-第一凸起；36-第二凸起；37-凸棱；38-燈珠；

40-沖洗組件；41-沖洗引導管；42-滑塊；

50-梢釋放按鈕；51-通孔卡件；52-按壓部；53-卡塊；54-近端管座；55-限位槽；

60-交換桿；61-鉤狀結構；62-交換桿凸起；63-凸起孔；64-固定部；65-按壓件；

70-抽吸管。

具體實施方式

下面結合附圖對本發明的較佳實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

參見附圖1-16所示，本實施例中的一種鼻竇擴張系統，包括殼體10、球囊組件20、照明導絲30、沖洗組件40。將球囊擴張功能、引導功能、照明功能、沖洗功能整合為一體，簡單、方便有效，減少手術時間；人性化的外殼設計，在手中控制系統時更加舒適。

為了方便安裝組裝該鼻竇擴張系統，殼體10由兩個側殼體10a卡接而成，便于安裝、拆卸，殼體10的下方一體形成有把手部111，該把手部111具有兩個扣環111a以及一個扶手111b，殼體10由便于操作者拿、握、操作舒適的注塑外殼作為載體，殼體10頭部設置有殼體引導管11，殼體引導管11由不銹鋼鋼管和尼龍管構成，尼龍管位于殼體引導管11的前端，不銹鋼管通過近端管座54設置在殼體10頭部，殼體引導管11用以供球囊組件20的球囊引導管21、沖洗組件40的沖洗引導管41穿過；殼體10內部具有容腔，容腔起始于殼體10的頭部終止于殼體10的尾部，殼體引導管11設置在殼體10的頭部并與腔體連通，使得球囊引導管21/沖洗引導管41穿過殼體引導管11，容腔通過分隔板12分隔成上腔體13、下腔體14，上腔體13的頂部具有滑槽15，滑槽15起始于殼體10尾部端面終止于靠近殼體10的頭部位置。

球囊組件20、沖洗組件40的兩側均具有滑塊24、42，球囊組件20、沖洗組件40中的任意一個組件通過滑塊24/滑塊42卡入滑槽15并能沿滑槽15來回移動，固定球囊組件20/沖洗組件40卡接在滑槽15內，當球囊組件20從殼體10尾部卡入滑槽15后，沿滑槽15移動，直至球囊組件20的球囊引導管21穿過殼體引導管11，進行球囊擴張；球囊組件20上固定設置有球囊滑動器22，球囊引導管21的頂部設置有導絲入口23，照明導絲30通過球囊滑動器22從導絲入口23穿入并穿過球囊引導管21，可以用以照明；當使用完球囊組件20以及照明導絲30后，將球囊組件20連同照明導絲30一并抽出滑槽15，同時球囊引導管21連帶照明導絲30抽離殼體引導管11，再將沖洗組件40從殼體10尾部卡入滑槽15，沿滑槽15移動，直至沖洗組件40的沖洗引導管41穿過殼體引導管11，下腔體14內設置有抽吸管70，抽吸管70與殼體引導管11連通，通過抽吸的方式清除血域或膿狀物，殼體10上設置有與抽吸管70連通的通氣孔110，通過是否堵住通氣孔110來調節抽吸管70的抽吸力。

球囊引導管21和照明導絲30伸入目標竇的長度有可能酌情調整，照明導絲30調整到適合位置后，可以固定不動。為了實現一功能，本實施例的球囊組件20上滑動設置有導絲滑動器31，同樣導絲滑動器31卡接在滑槽15內，可沿滑槽15來回滑動，照明導絲30穿過導絲滑動器31，導絲滑動器31上設置有鎖緊照明導絲30的鎖緊件32。當使用完球囊組件20以及照明導絲30后，除了將球囊組件20連同照明導絲30一并抽出滑槽15之外，還需要將導絲滑動器31也抽離滑槽15；當要適用球囊組件20、照明導絲30時，也需要將導絲滑動器31隨球囊組件20卡入滑槽15。其中，鎖緊件32通過下述結構來鎖緊照明導絲30，導絲滑動器31具有管道33，照明導絲30穿過管道33，管道33的側壁上具有兩條沿管道33的延伸方向設置的條形孔34，具有條形孔34的管道33的外壁上設置有至少兩個第一凸起35，鎖緊件32呈環狀，鎖緊件32套設在具有條形孔34的管道33上，鎖緊件32的內壁上設置有數量與第一凸起35一致的第二凸起36，鎖緊件32能在管道33上來回滑動，當所述第二凸起36滑動至第一凸起35處，第二凸起36能將第一凸起35壓向管道33的中心軸，繼而鎖緊照明導絲30，第一凸起35與第二凸起36接觸的端面的形狀為過渡弧形，便于第二凸起36按壓第一凸起35。

照明導絲30的端部具有燈珠38，燈珠38與照明導絲30形成一定夾角，管道33與導絲滑動器31能發生相對轉動，所述鎖緊件32與導絲滑動器31相互獨立。一旦將照明導絲30固定后，可旋鎖緊件32，此時照明導絲30的隨之旋轉，調整照明導絲30的燈珠38的所需位置，當燈珠38到達目標位置，停止旋轉鎖緊件32即可。為了便于使用者轉動該鎖緊件32，可在鎖緊件32的外壁上設置沿其中心軸方向延伸的多條凸棱37，便于轉動。

殼體引導管11的自由端(即尼龍管的前端)具有與殼體引導管11的延伸方向(即不銹鋼管)形成的夾角呈0°、30°、70°、90°、110°中的一種，為了便于該鼻竇擴張系統適用于各種角度的鼻竇病變部位，對于殼體引導管11的自由端與殼體引導管11的延伸方向呈一定角度的自由端而言，則需要保證殼體引導管11的自由端的方向可調。為了實現這一功能，則殼體10頭部的外壁上設置有梢釋放按鈕，梢釋放按鈕一體成型有通孔卡件51、按壓部52，按壓部52卡設在殼體10頭部一側的凹槽16內，按壓部52與凹槽16相對的端面之間設置有彈簧，本實施例中的彈簧設置有兩根，凹槽16內設置有兩個彈簧座112，每根彈簧套設在與其對應的彈簧座112上，彈簧受壓縮，殼體引導管11外壁上設置有近端管座54，近端管座54的外壁設置一圈限位槽55，通孔卡件51套設在近端管座54外壁上并通過彈簧的受壓縮的彈力卡入限位槽55。當需要調整殼體引導管11自由端的角度方向時，按壓梢釋放按鈕，將殼體引導管11抽出，當調整至所需位置后，再將殼體引導管11插入通孔，近端管座54一端的外壁與殼體10頭部的一端的內壁之間通過卡槽17與卡塊53的配合卡接，所述卡槽17的數量是卡塊53的數量的兩倍，所述卡槽17、卡塊53分布均勻，卡槽17、卡塊53分布均勻，便于隨殼體引導管11一同旋轉的卡件旋轉后的卡接。為了便于記錄，殼體10頭部的端面上設置有一圈刻度。

為了便于球囊組件20/沖洗組件40插入滑槽15后，不會滑出滑槽15，則殼體10尾部的分隔板12下方設置有交換桿60，殼體10尾部端面設置有供交換桿60穿過的開口18，開口18具有供交換桿60下壓的讓位腔19，交換桿60自由端的上端面具有鉤狀結構61，鉤狀結構61高于分隔板12。當要將球囊組件20更換為沖洗組件40時，向下按壓交換桿60，交換桿60下移至讓位腔19內，此時，鉤狀結構61低于分隔板12，可將球囊組件20抽離滑槽15，再向下按壓交換桿60，將沖洗組件40從殼體10尾部插入滑槽15，插入后，松開交換桿60，此時鉤狀結構61再次高于分隔板12，并將沖洗組件40限定在滑槽15內。

具體的，如圖所示，交換桿60的兩側卡接在兩個側殼體10a內側，此外，交換桿60的上端面設置有交換桿凸起62，相應的分隔板12上設置有凸起孔63，該交換桿凸起62穿過凸起孔63。為了使得結構緊湊，交換桿60一體成型有固定部64、按壓件65，按壓件65位于固定部64的一側。為了便于按壓，可將按壓件65的端部設置呈按壓片結構。

具體使用時，打開無菌袋，取出產品，檢查產品有無損壞,取出欲用的殼體引導管11并置于無菌區內，檢查此器械有無損傷,經由近端管座54注入無菌鹽水或無菌清水，沖洗殼體引導管11，將殼體引導管11連接到殼體10的頭部，用浸過無菌鹽水或無菌清水的紗布擦拭殼體引導管11的表面,倘若醫師要進行抽吸，把抽吸管與真空源連接并調整到適當水平,可能有必要調整照明導絲30直至照明導絲30能夠伸出殼體引導管11。

將殼體引導管11插入鼻腔，并置于目標竇的外流道附近，殼體引導管11上可配以內窺鏡，標注可見標記可能有助于定位，在操作照明導絲30或球囊滑動器22之前，首先通過把手部111穩定住殼體10，操作導絲滑動器31，直至照明導絲30的前端在目標竇內就位，照明導絲30伸入目標竇的長度有可能酌情調整，抽吸可用于清除血域，如要增加抽吸強度，用手指蓋住通氣孔110即可；

在確認了照明導絲30的放置后，輕柔地向遠方推進球囊滑動器22，球囊引導管21將沿著照明導絲30穿過殼體引導管11前進，目視確認球囊引導管21已經脫離殼體引導管11，推進球囊引導管21，直至到達預期的解剖位置，由內窺鏡觀察證實球囊引導管21的位置，球囊引導管21上的內窺鏡可見標記或許會幫助鼻竇球囊的定位，依照充脹裝置使用說明充脹球囊引導管21，獲得所需的結果之后，抽空鼻竇球囊，如需更多的充脹，將球囊引導管21重新定位，然后重復鼻竇球囊擴張的步驟，抽回球囊引導管21，直至確實坐落在殼體10的背端上，把照明導絲30收回到殼體引導管11內，將殼體引導管11從鼻腔中取出；

從殼體10的滑槽15內拆除球囊組件20，并放在一旁備用，將沖洗組件40插入殼體10的滑槽15內，直至在殼體10的滑槽15內穩定坐落，把殼體引導管11的遠端插入鼻腔內目標竇的外流道附近，倘若醫師想要利用照明導絲30來引導沖洗引導管41進入目標竇，照明導絲30可從球囊引導管21中取出，把照明導絲30裝入沖洗引導管41的近端內加以使用，把照明導絲30重新插入球囊引導管21內，把一根拇指放在沖洗組件上，輕柔地將沖洗引導管41推進到目標竇解剖結構內，然后進行沖洗。

以上實施方式只為說明本發明的技術構思及特點，其目的在于讓熟悉此項技術的人了解本發明的內容并加以實施，并不能以此限制本發明的保護范圍，凡根據本發明精神實質所做的等效變化或修飾，都應涵蓋在本發明的保護范圍內。
