本發明涉及醫療器械技術領域，尤其涉及一種耳鼻喉噴藥器。

背景技術：

目前，臨床上給病人進行耳鼻喉給藥時，大多是利用噴藥器直接向病變部位噴灑藥物。但是由于病人的身體情況不同，噴藥器的使用角度也不同，傳統的噴藥器結構簡單，無法根據病人的身體姿勢自由調節噴頭角度，同時藥液的補給也需要將藥液瓶取下才能進行，給使用者帶來了一定的不便性。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種耳鼻喉噴藥器。

為了實現上述目的，本發明采用了如下技術方案：

一種耳鼻喉噴藥器，包括裝置架，所述裝置架的頂部固定連接有第一通管，所述第一通管遠離裝置架的一端設有轉軸，所述第一通管通過轉軸轉動連接有第二通管，所述第二通管和裝置架之間通過花籃螺絲連接，所述裝置架內設有安裝槽，所述安裝槽內設有氣囊，所述氣囊的一端貫穿安裝槽內側壁并向第一通管內延伸，所述氣囊延伸的一端固定連接有軟管，所述軟管遠離氣囊的一端貫穿第一通管的內側壁并向第二通管內部延伸，所述軟管延伸的一端固定連接有噴管，所述第二通管內側壁上設有若干與噴管外壁相抵的固定塊，所述噴管遠離軟管的一端貫穿第二通管的管口并向外延伸，所述噴管延伸的一端外側壁上固定套接有放置箱，所述放置箱內設有藥液瓶，所述藥液瓶內設有吸管，所述吸管遠離藥液瓶底的一端依次貫穿藥液瓶瓶口和噴管的外壁，所述藥液瓶上靠近瓶口的一側設有入液導管，所述入液導管的兩端分別貫穿藥液瓶的外側壁和放置箱的內側壁，所述入液導管貫穿的一端向外延伸并設有密封蓋。

優選地，所述安裝槽靠近槽口的一側內壁上通過伸縮桿連接有把柄，所述伸縮桿上套設有彈簧，所述彈簧的兩端分別與安裝槽內側壁和把柄固定連接，所述把柄遠離伸縮桿的一側和氣囊外壁相抵。

優選地，所述藥液瓶和噴管外壁之間設有密封管，所述密封管套設在吸管的外壁上。

優選地，所述噴管的遠離第二通管的一端設有高壓噴頭。

優選地，所述放置箱遠離裝置架的一側外壁設有照明裝置。

與現有技術相比，本發明的突出的實質性特點和顯著的進步是：本發明中，使用者在使用時，先通過調節花籃螺絲，此時第一通管和第二通管之間會通過轉軸發生轉動，從而調節噴管的角度，調節完畢后，然后按壓把柄，把柄再擠壓氣囊，此時氣囊中的空氣會通過軟管到達噴管并通過吸管將藥液瓶中的藥液帶出，最后從高壓噴頭中噴出。本發明可以根據病人的身體姿勢自由調節噴頭的角度，同時可以通過入液導管之間對藥液瓶進行藥液補給，給使用者帶來了很大的便利性。

附圖說明

圖1為本發明提出的一種耳鼻喉噴藥器的結構示意圖。

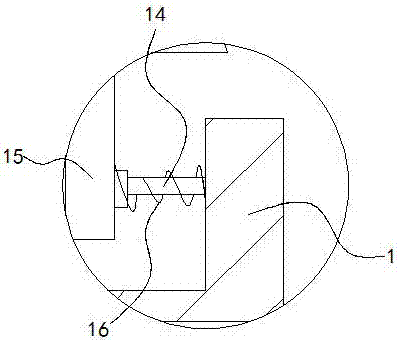

圖2為本發明提出的一種耳鼻喉噴藥器的a處結構示意圖。

圖中：1裝置架、2第一通管、3轉軸、4第二通管、5氣囊、6軟管、7噴管、8固定塊、9放置箱、10藥液瓶、11吸管、12入液導管、13密封蓋、14伸縮桿、15把柄、16彈簧、17密封管、18高壓噴頭、19照明裝置、20花籃螺絲。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種耳鼻喉噴藥器，包括裝置架1，裝置架1的頂部固定連接有第一通管2，第一通管2遠離裝置架1的一端通過轉軸3轉動連接有第二通管4，方便第一通管2和第二通管4之間轉動，第二通管4和裝置架1之間通過花籃螺絲20連接，用以調節第二通管的角度，裝置架1內設有安裝槽，安裝槽內設有氣囊5，將藥液瓶10中的藥液帶出，氣囊5的一端貫穿安裝槽內側壁并向第一通管2內延伸，氣囊5延伸的一端固定連接有軟管6，方便噴管7角度的調節，軟管6遠離氣囊5的一端貫穿第一通管2的內側壁并延伸進第二通管4中，軟管6延伸的一端固定連接有噴管7，第二通管4內側壁上設有若干與噴管7外壁相抵的固定塊8，將噴管7固定在第二通管4內，噴管7遠離軟管6的一端貫穿第二通管4的管口并向外延伸，噴管7延伸的一端外側壁上固定套接有放置箱9，保護藥液瓶10，防止破損，放置箱9內設有藥液瓶10，藥液瓶10內設有吸管11，吸管11遠離藥液瓶10底的一端依次貫穿藥液瓶10瓶口和噴管7的外壁，藥液瓶10上靠近瓶口的一側設有入液導管12，方便藥液的添加，入液導管12的兩端分別貫穿藥液瓶10的外側壁和放置箱9的內側壁，入液導管12貫穿放置箱9內側壁的一端向外延伸并設有密封蓋13。

本發明中，安裝槽靠近槽口的一側內壁上通過伸縮桿14連接有把柄15，方便握壓氣囊5，伸縮桿14上套設有彈簧16，帶動把柄15自動彈回，彈簧16的兩端分別與安裝槽內側壁和把柄15固定連接，把柄15遠離伸縮桿14的一側和氣囊5外壁相抵，藥液瓶10和噴管7外壁之間設有密封管17，防止藥液漏出，密封管17套設在吸管11的外壁上，噴管7的遠離第二通管4的一端設有高壓噴頭18，增強噴管7的噴力，放置箱9遠離裝置架1的一側外壁設有照明裝置19，方便使用者更好的找到患處。

本發明中，先通過調節花籃螺絲20，此時第一通管2和第二通管4之間會通過轉軸3發生轉動，從而調節噴管7的角度，調節完畢后，然后按壓把柄15，同時把柄15再擠壓氣囊5，此時氣囊5中的空氣會通過軟管6到達噴管7并通過吸管11將藥液瓶10中的藥液帶出，最后從高壓噴頭18中噴出。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種耳鼻喉噴藥器，包括裝置架，所述裝置架的頂部固定連接有第一通管，所述第一通管遠離裝置架的一端設有轉軸，所述第一通管通過轉軸轉動連接有第二通管，所述第二通管和裝置架之間通過花籃螺絲連接，所述裝置架內設有安裝槽，所述安裝槽內設有氣囊，所述氣囊的一端貫穿安裝槽內側壁并向第一通管內延伸，所述氣囊延伸的一端固定連接有軟管，所述軟管遠離氣囊的一端貫穿第一通管的內側壁并向第二通管內部延伸，所述軟管延伸的一端固定連接有噴管。本發明可以根據病人的身體姿勢自由調節噴頭的角度，同時可以通過入液導管之間對藥液瓶進行藥液補給，給使用者帶來了很大的便利性。

技術研發人員：朱保群
受保護的技術使用者：朱保群
技術研發日：2017.05.04
技術公布日：2017.07.14
