本發明涉及醫藥整形易容技術領域，具體為一種整形用醫療器械消毒裝置。

背景技術：

在整形的過程中需要用到各種醫療器械，醫療器械在使用完成后需要進行消毒，以保證醫療器械的干凈衛生。

醫療器械在消毒的過程中一般都要有用到消毒裝置。現有的一般消毒裝置在消毒的過程中效率較慢，不能滿足大批量的醫療器械消毒，醫療人員的消毒工作的強度極大。現在需要一種新型技術方案來解決上述問題。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種整形用醫療器械消毒裝置，解決了現有的一般消毒裝置在消毒的過程中效率較慢，不能滿足大批量的醫療器械消毒，醫療人員的消毒工作的強度極大的問題。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種整形用醫療器械消毒裝置，包括消毒箱，所述消毒箱的內部設置有均勻分布的四個導向齒輪，導向齒輪的正面和背面均設置有芯軸，四個導向齒輪之間環繞有連接鏈條，連接鏈條的外側設置有等距離排列的液壓伸縮主桿，液壓伸縮主管遠離連接鏈條的一端設置有連接桿，連接桿遠離液壓伸縮主桿的一端設置有活動連接桿座，活動連接桿座遠離連接桿的一端設置有方形連接框，方形連接框底部的左側和右側均設置有活動連接環，方形連接框底部的左側的活動連接環上設置有與活動連接環活動連接的左連接半框，方形連接框的底部的右側的活動連接環上設置有活動連接環活動連接的右連接半框，左連接半框與右連接半框上均設置有消毒網隔層，左連接半框與右連接半框之間設置有液壓放料伸縮桿，液壓放料伸縮桿位于左連接半框和右連接半框底部的內側，液壓放料伸縮桿的兩端均通過放料活動座分別與左連接半框和右連接半框相連。

所述消毒箱的左側開設有進料口，進料口的底部和頂部均設置有風簾機，兩個風簾機相對的一側均開設有條形出風口，消毒箱的左側設置有驅動電機，驅動電機正面的輸出軸通過聯軸器與驅動轉軸相連，驅動轉軸正面的一端設置有主動輪，位于消毒箱內部的左上角的導向齒輪正面的芯軸上設置有從動輪，主動輪通過傳動皮帶與從動輪傳動連接。

所述消毒箱內底壁頂部的右側設置有與其一體成型的分隔塊，分隔塊的頂部呈向右下方的傾斜狀，分隔塊右側的底部開設有凹口，消毒箱右側的底部開設有出料口，出料口上貫穿設置有傳送帶，傳動帶左側的一端向左延伸至凹口的內部，分隔塊與消毒箱的左側壁之間形成消毒池。

優選的，所述液壓伸縮主桿與連接桿之間、連接桿與活動連接桿座之間和液壓放料伸縮桿與放料活動座之間均通過銷軸活動連接。

優選的，所述導向齒輪通過芯軸與消毒箱連接。

優選的，所述消毒箱左側的底部設置有與其相連通的進水管。

優選的，所述消毒箱底部的左側設置有與消毒池相連通的排水管。

優選的，所述分隔塊的上表面與水平面之間的夾角為四十至五十度。

(三)有益效果

本發明提供了一種整形用醫療器械消毒裝置，具備以下有益效果：

(1)、該整形用醫療器械消毒裝置，有效提高了醫療器械的消毒效率，能對大批量的醫療器械更快速的進行消毒，有效降低了醫療人員的工作強度。

(2)、該整形用醫療器械消毒裝置，通過導向齒輪、連接鏈條、驅動電機、主動輪、從動輪和傳動皮帶之間的相互配合使用，利用驅動電機通過主動輪、從動輪和傳動皮帶帶動導向齒輪轉動，再利用導向齒輪帶動連接鏈條移動，使連接鏈條能帶動液壓伸縮主桿移動，有效提高了消毒的效率。

(3)、該整形用醫療器械消毒裝置，通過液壓伸縮主桿、連接桿、活動連接桿座、方形連接框、活動連接環、左連接半框、右連接半框、液壓放料伸縮桿和放料活動座之間的相互配合使用，醫療人員將需要消毒的醫療器械放入左連接半框與右連接半框之間，通過連接鏈條帶動向下移動，在向下移動的過程中，醫療人員可以通過將液壓伸縮主桿伸長使醫療器械能在消毒池的內部進行消毒，消毒完成后，醫療人員能通過將液壓放料伸縮桿伸長，使左連接半框與右連接半框之間的醫療器械能被傾倒出來，操作更加方便，能對大批量的醫療器械進行消毒。

(4)、該整形用醫療器械消毒裝置，通過風簾機和條形出風口之間的相互配合使用，風簾機能通過條形出風口向外界吹風，利用風簾機吹出的風使消毒箱的內部與外界隔離，有效避免了對外界的污染。

(5)、該整形用醫療器械消毒裝置，通過分隔塊、凹口和傳送帶之間的相互配合使用，傾倒出來的醫療器械能掉落在分隔塊上，醫療器械從分隔塊的傾斜的上表面向下滑落至傳送帶上，通過傳送帶傳送至外界，有效降低了醫療人員的工作強度，為醫療人員的工作提供了更大的便利。

附圖說明

圖1為本發明結構剖面圖；

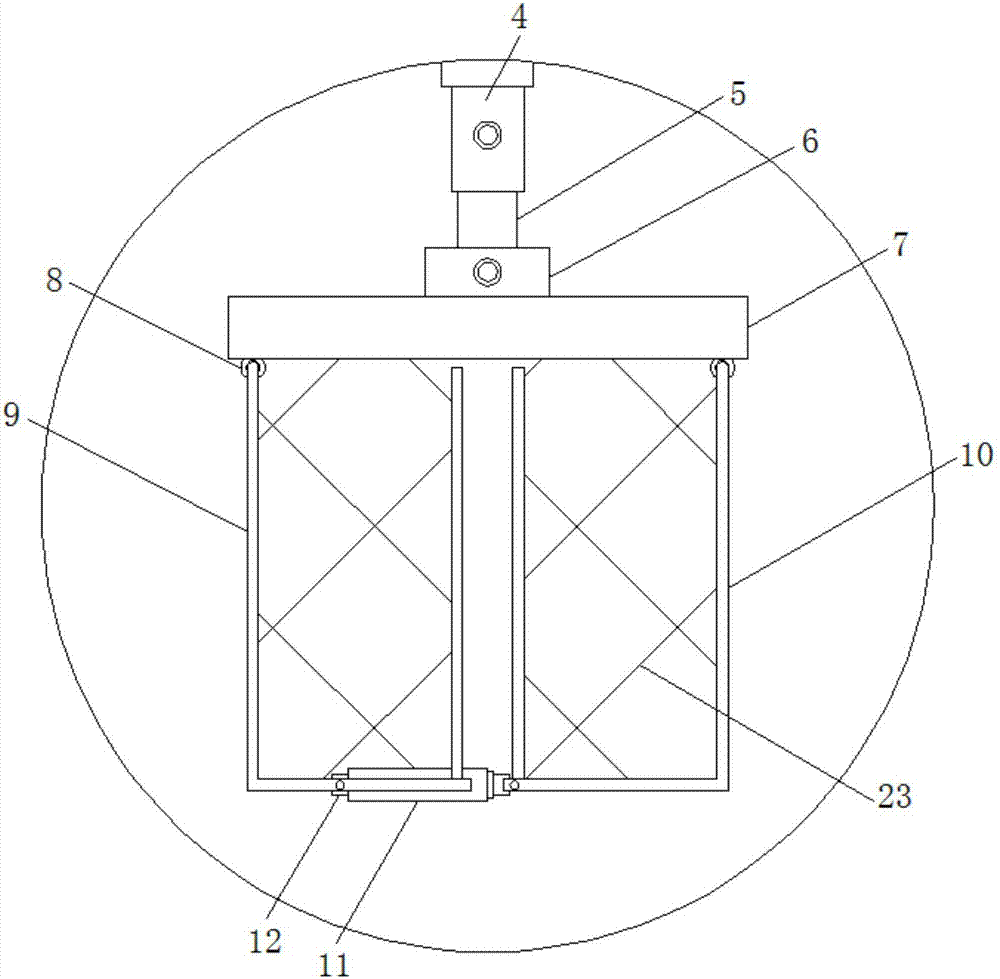

圖2為本發明圖1中a部的局部結構放大圖。

圖中：1消毒箱、2導向齒輪、3連接鏈條、4液壓伸縮主桿、5連接桿、6活動連接桿座、7方形連接框、8活動連接環、9左連接半框、10右連接半框、11液壓放料伸縮桿、12放料活動座、13風簾機、14條形出風口、15驅動電機、16主動輪、17從動輪、18傳動皮帶、19分隔塊、20凹口、21傳送帶、22消毒池、23消毒網隔層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種整形用醫療器械消毒裝置，包括消毒箱(1)，消毒箱(1)左側的底部設置有與其相連通的進水管，消毒箱(1)的內部設置有均勻分布的四個導向齒輪(2)，導向齒輪(2)通過芯軸與消毒箱(1)連接，導向齒輪(2)的正面和背面均設置有芯軸，四個導向齒輪(2)之間環繞有連接鏈條(3)，連接鏈條(3)的外側設置有等距離排列的液壓伸縮主桿(4)，液壓伸縮主管遠離連接鏈條(3)的一端設置有連接桿(5)，連接桿(5)遠離液壓伸縮主桿(4)的一端設置有活動連接桿座(6)，活動連接桿座(6)遠離連接桿(5)的一端設置有方形連接框(7)，方形連接框(7)底部的左側和右側均設置有活動連接環(8)，方形連接框(7)底部的左側的活動連接環(8)上設置有與活動連接環(8)活動連接的左連接半框(9)，方形連接框(7)的底部的右側的活動連接環(8)上設置有活動連接環(8)活動連接的右連接半框(10)，左連接半框(9)與右連接半框(10)上均設置有消毒網隔層(23)，左連接半框(9)上的消毒網隔層(23)分布在左連接半框(9)的左側、底部正面和背面，右連接半框(10)上的消毒網隔層(23)分布在右連接半框(10)的右側、底部正面和背面，左連接半框(9)與右連接半框(10)之間設置有液壓放料伸縮桿(11)，液壓放料伸縮桿(11)位于左連接半框(9)和右連接半框(10)底部的內側，液壓放料伸縮桿(11)的兩端均通過放料活動座(12)分別與左連接半框(9)和右連接半框(10)相連，液壓伸縮主桿(4)與連接桿(5)之間、連接桿(5)與活動連接桿座(6)之間和液壓放料伸縮桿(11)與放料活動座(12)之間均通過銷軸活動連接。

消毒箱(1)的左側開設有進料口，進料口的底部和頂部均設置有風簾機(13)，兩個風簾機(13)相對的一側均開設有條形出風口(14)，消毒箱(1)的左側設置有驅動電機(15)，驅動電機(15)正面的輸出軸通過聯軸器與驅動轉軸相連，驅動轉軸正面的一端設置有主動輪(16)，位于消毒箱(1)內部的左上角的導向齒輪(2)正面的芯軸上設置有從動輪(17)，主動輪(16)通過傳動皮帶(18)與從動輪(17)傳動連接。

消毒箱(1)內底壁頂部的右側設置有與其一體成型的分隔塊(19)，分隔塊(19)的上表面與水平面之間的夾角為四十至五十度，分隔塊(19)的頂部呈向右下方的傾斜狀，分隔塊(19)右側的底部開設有凹口(20)，消毒箱(1)右側的底部開設有出料口，出料口上貫穿設置有傳送帶(21)，傳動帶左側的一端向左延伸至凹口(20)的內部，分隔塊(19)與消毒箱(1)的左側壁之間形成消毒池(22)，消毒箱(1)底部的左側設置有與消毒池(22)相連通的排水管。

該整形用醫療器械消毒裝置，有效提高了醫療器械的消毒效率，能對大批量的醫療器械更快速的進行消毒，有效降低了醫療人員的工作強度，通過導向齒輪(2)、連接鏈條(3)、驅動電機(15)、主動輪(16)、從動輪(17)和傳動皮帶(18)之間的相互配合使用，利用驅動電機(15)通過主動輪(16)、從動輪(17)和傳動皮帶(18)帶動導向齒輪(2)轉動，再利用導向齒輪(2)帶動連接鏈條(3)移動，使連接鏈條(3)能帶動液壓伸縮主桿(5)移動，有效提高了消毒的效率，通過液壓伸縮主桿(4)、連接桿(5)、活動連接桿座(6)、方形連接框(7)、活動連接環(8)、左連接半框(9)、右連接半框(10)、液壓放料伸縮桿(11)和放料活動座(12)之間的相互配合使用，醫療人員將需要消毒的醫療器械放入左連接半框(9)與右連接半框(10)之間，通過連接鏈條(3)帶動向下移動，在向下移動的過程中，醫療人員可以通過將液壓伸縮主桿(4)伸長使醫療器械能在消毒池(22)的內部進行消毒，消毒完成后，醫療人員能通過將液壓放料伸縮桿(11)伸長，使左連接半框(9)與右連接半框(10)之間的醫療器械能被傾倒出來，操作更加方便，能對大批量的醫療器械進行消毒，通過風簾機(13)和條形出風口(14)之間的相互配合使用，風簾機(13)能通過條形出風口(14)向外界吹風，利用風簾機(13)吹出的風使消毒箱(1)的內部與外界隔離，有效避免了對外界的污染，通過分隔塊(19)、凹口(20)和傳送帶(21)之間的相互配合使用，傾倒出來的醫療器械能掉落在分隔塊(19)上，醫療器械從分隔塊(19)的傾斜的上表面向下滑落至傳送帶(21)上，通過傳送帶(21)傳送至外界，有效降低了醫療人員的工作強度，為醫療人員的工作提供了更大的便利。

綜上所述，該整形用醫療器械消毒裝置，有效提高了醫療器械的消毒效率，能對大批量的醫療器械更快速的進行消毒，有效降低了醫療人員的工作強度。

并且，利用驅動電機(15)通過主動輪(16)、從動輪(17)和傳動皮帶(18)帶動導向齒輪(2)轉動，再利用導向齒輪(2)帶動連接鏈條(3)移動，使連接鏈條(3)能帶動液壓伸縮主桿(5)移動，有效提高了消毒的效率。

并且，醫療人員將需要消毒的醫療器械放入左連接半框(9)與右連接半框(10)之間，通過連接鏈條(3)帶動向下移動，在向下移動的過程中，醫療人員可以通過將液壓伸縮主桿(4)伸長使醫療器械能在消毒池(22)的內部進行消毒，消毒完成后，醫療人員能通過將液壓放料伸縮桿(11)伸長，使左連接半框(9)與右連接半框(0)之間的醫療器械能被傾倒出來，操作更加方便，能對大批量的醫療器械進行消毒。

并且，風簾機(13)能通過條形出風口(14)向外界吹風，利用風簾機(13)吹出的風使消毒箱(1)的內部與外界隔離，有效避免了對外界的污染。

并且，分隔塊(19)、凹口(20)和傳送帶(21)之間的相互配合使用，傾倒出來的醫療器械能掉落在分隔塊(19)上，醫療器械從分隔塊(19)的傾斜的上表面向下滑落至傳送帶(21)上，通過傳送帶(21)傳送至外界，有效降低了醫療人員的工作強度，為醫療人員的工作提供了更大的便利。

需要說明的是，在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
