本發明涉及一種檢測設備，具體涉及一種經絡檢測的檢測設備。

背景技術：

經絡學說是中醫基礎理論的核心之一。根據中醫理論，經絡是運行氣息、聯系臟腑和體表及全身各部的通道，是人體功能的調控系統。經絡是經脈和脈絡的總稱，中醫認為經脈內屬于臟腑，外絡于肢節，可通人體表里內外。經脈與臟腑之間存在其特定的絡屬關系，而穴位則是臟腑經絡之氣血輸注于體表的特定部位。國際國內有不少的科學實驗，證明了經絡是客觀存在的物理現象。

經絡學說在臨床上長期應用于：解釋病理變化，經絡與疾病的發生、傳變有密切的關系。某一經絡功能異常，就易遭受外邪的侵襲，既得病之后，外邪又可沿這經絡進一步內傳至臟腑；并且還能夠協助疾病診斷，由于經絡有一定的循壞部位和臟腑絡屬，可以反映所述臟腑的病癥，因而在臨床上，就可以根據疾病所出現的癥狀，結合經絡循行部位及所聯系的臟腑，作為臨床診斷的依據；還能夠指導臨床治療，中藥治療就是通過經絡這一渠道，使藥達病灶所在，以發揮其治療作用；

但是，目前中醫的檢測手段，仍然停留在望、聞、問、切的傳統方法上；

科學界對中醫檢測手段的科學探索一直都沒有停止過?，F(xiàn)在市場上也已經出現不少對人體經絡檢查的儀器，并且在日常生活中，沒有一種設備能夠?qū)崟r檢測人體的生理狀態，并將狀態進行記錄，方便醫生通過病人的日常數據做出判斷。

技術實現要素：

本發明所要解決的技術問題是使用一種便攜設備，能夠長時間檢測人體生理狀態，并將人體生理狀態數據進行存儲，用戶能夠?qū)崟r了解自身生理情況，目的在于提供一種經絡檢測的檢測設備，解決上述的問題。

本發明通過下述技術方案實現：

一種經絡檢測的檢測設備，包括手套，所述手套的食指指尖、中指指尖、無名指指尖上安裝有檢測裝置，所述手套的套口內部裝有充氣橡皮囊袋，手套中部安裝有檢測感應帶，檢測感應帶為環狀結構，檢測感應帶軸線與手套中指軸線平行，所述檢測感應帶外側表面上設置有顯示裝置，檢測感應帶內側表面設置有若干個檢測孔，當套口內的充氣橡皮囊袋通過充氣設備進行充氣時，檢測孔檢測手部穴位。指尖上的檢測裝置通過檢測人體手指的生理數據，如溫度、心率等，通過放大電路和模數轉換電路將模擬信號轉化為數字信號后，進行傳輸；檢測感應帶內側表面的檢測孔設置位置對應手部不同穴位，通過對不同穴位進行微電流檢測，并通過降噪處理，獲得精確的穴位電壓、電阻值。

所述檢測感應帶上還設置有數據存儲器，當顯示裝置接收到檢測的信息后，將檢測信息顯示出來，并將檢測信息同時傳輸至數據存儲器內存儲。檢測孔檢測到了穴位數據后，將數據傳輸至數據存儲器內，數據存儲器能夠?qū)@得穴位的電壓、電阻值通過內部數據庫的對比轉化為經絡值，當醫療人員將數據讀出時，通過對經絡值走向的判斷，能夠了解用戶的長期身體變化。

所述檢測裝置通過內部設置有溫度傳感器和脈搏傳感器，當套口內的充氣橡皮囊袋未處于充氣狀態時，溫度傳感器將檢測的指尖溫度通過顯示裝置顯示，脈搏傳感器檢測指尖的脈搏跳動壓力，將檢測的信息發送至顯示裝置顯示。在套口的充氣橡皮囊袋處于未充氣狀態時，人體腕部未受壓，溫度傳感器能夠檢測到正常狀態下指尖溫度，脈搏傳感器能夠通過指尖血壓的跳動，獲得人體心率跳動數據。

所述套口上設置有導氣孔，當套口內的充氣橡皮囊袋需要充氣時，通過導氣孔與充氣設備連接，充氣設備能夠?qū)Τ錃庀鹌つ掖M行充氣。導氣孔為外接結構，若需要對身體臟器的狀態進行檢測，可以通過充氣設備對套口的充氣橡皮囊袋進行充氣，將手腕部進行加壓，在血管被壓迫時，此時通過檢測孔對手部的穴位進行檢測，能夠得到更為精確的數值，但是因為長期對手腕加壓會導致血管閉塞，會導致檢測結果不精確，所以檢測數據僅在血壓在80～120時為準確數值，需對得到的檢測數據進行降噪處理，去除不準確的結果。

所述檢測孔與人體手掌緊貼，所述檢測孔通過微生物電流對手部穴位進行數據采集，并將采集的數據發送至數據存儲器。將采集的數據降噪處理后，發送至數據存儲器內，便于醫療人員在診療時，將數據讀取出，方便醫療人員對人體生理數據進行分析。

本發明與現有技術相比，具有如下的優點和有益效果：

1、本發明一種經絡檢測的檢測設備，能夠長時間檢測人體生理狀態，并將人體生理狀態數據進行存儲；

2、本發明一種經絡檢測的檢測設備，設置有多種傳感器，并設置有顯示裝備，方便用戶實時了解自身身體數據。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本申請的一部分，并不構成對本發明實施例的限定。在附圖中：

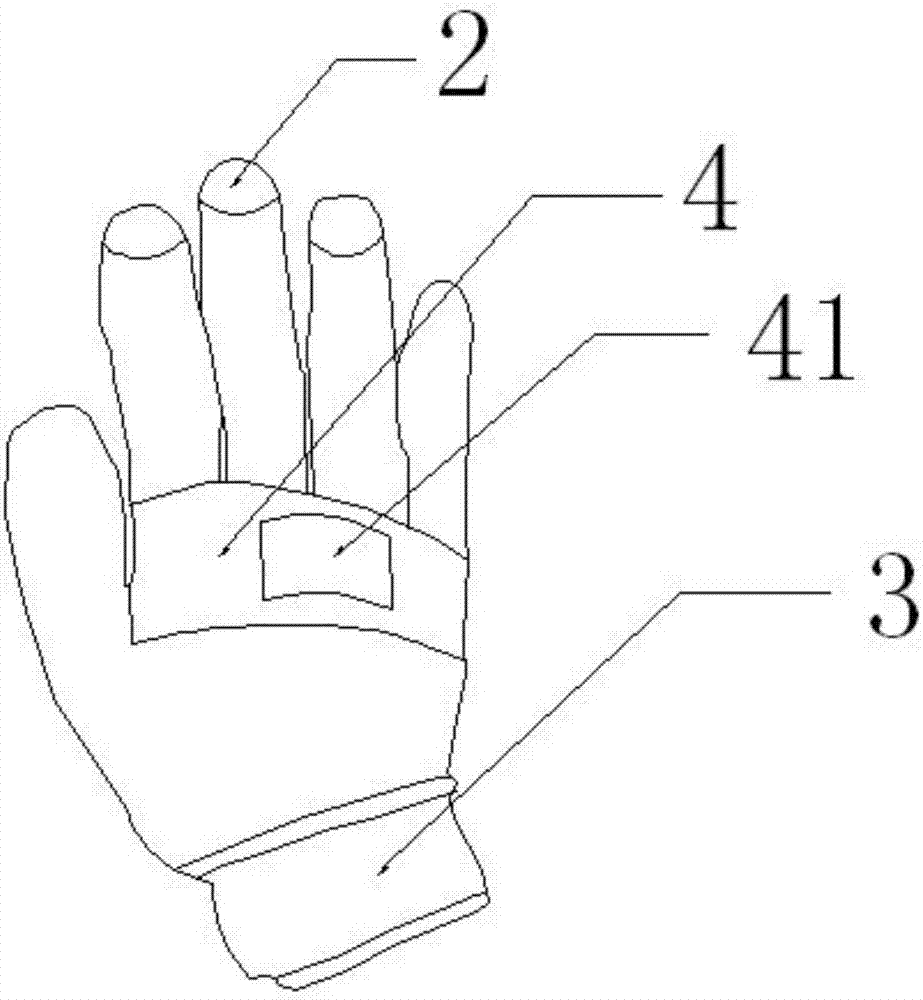

圖1為本發明正視圖；

圖2為本發明后視圖；

圖3為本發明檢測感應帶結構示意圖。

附圖中標記及對應的零部件名稱：

1-手套，2-檢測裝置，3-套口，31-導氣孔4-檢測感應帶，41-顯示裝置，42-檢測孔，43-數據存儲器。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例

如圖1所示，本發明一種經絡檢測的檢測設備，一種經絡檢測的檢測設備，包括手套1，所述手套1的食指指尖、中指指尖、無名指指尖上安裝有檢測裝置2，所述手套1的套口3內部裝有充氣橡皮囊袋，手套1中部安裝有檢測感應帶4，檢測感應帶4為環狀結構，檢測感應帶4軸線與手套1中指軸線平行，所述檢測感應帶4外側表面上設置有顯示裝置41，檢測感應帶4內側表面設置有若干個檢測孔42，當套口3內的充氣橡皮囊袋通過充氣設備進行充氣時，檢測孔42檢測手部穴位。指尖上的檢測裝置2通過檢測人體手指的生理數據，如溫度、心率等，通過放大電路和模數轉換電路將模擬信號轉化為數字信號后，進行傳輸；檢測感應帶4內側表面的檢測孔42設置位置對應手部不同穴位，通過對不同穴位進行微電流檢測，并通過降噪處理，獲得精確的穴位電壓、電阻值。

所述檢測感應帶4上還設置有數據存儲器43，當顯示裝置41接收到檢測的信息后，將檢測信息顯示出來，并將檢測信息同時傳輸至數據存儲器43內存儲。檢測孔42檢測到了穴位數據后，將數據傳輸至數據存儲器43內，數據存儲器43能夠?qū)@得穴位的電壓、電阻值通過內部數據庫的對比轉化為經絡值，當醫療人員將數據讀出時，通過對經絡值走向的判斷，能夠了解用戶的長期身體變化。

所述檢測裝置2通過內部設置有溫度傳感器和脈搏傳感器，當套口3內的充氣橡皮囊袋未處于充氣狀態時，溫度傳感器將檢測的指尖溫度通過顯示裝置41顯示，脈搏傳感器檢測指尖的脈搏跳動壓力，將檢測的信息發送至顯示裝置41顯示。在套口3的充氣橡皮囊袋處于未充氣狀態時，人體腕部未受壓，溫度傳感器能夠檢測到正常狀態下指尖溫度，脈搏傳感器能夠通過指尖血壓的跳動，獲得人體心率跳動數據。

所述套口3上設置有導氣孔31，當套口3內的充氣橡皮囊袋需要充氣時，通過導氣孔31與充氣設備連接，充氣設備能夠?qū)Τ錃庀鹌つ掖M行充氣。導氣孔31為外接結構，若需要對身體臟器的狀態進行檢測，可以通過充氣設備對套口3的充氣橡皮囊袋進行充氣，將手腕部進行加壓，在血管被壓迫時，此時通過檢測孔42對手部的穴位進行檢測，能夠得到更為精確的數值，但是因為長期對手腕加壓會導致血管閉塞，會導致檢測結果不精確，所以檢測數據僅在血壓在80～120時為準確數值，需對得到的檢測數據進行降噪處理，去除不準確的結果。

所述檢測孔42與人體手掌緊貼，所述檢測孔42通過微生物電流對手部穴位進行數據采集，并將采集的數據發送至數據存儲器43。將采集的數據降噪處理后，發送至數據存儲器43內，便于醫療人員在診療時，將數據讀取出，方便醫療人員對人體生理數據進行分析。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
