本發明涉及牙齒衛生的裝置或方法技術領域，特別涉及一種牙科種植導板及其制備方法。

背景技術：

傳統種植導板的制備方法需要首先在缺牙的部位制作修復假牙的診斷蠟型，然后用硅橡膠等印模材料翻制出2個石膏模型；其后在石膏模型上壓膜制成導板體；再于導板體上對應需要植入種植體的位置鉆孔，隨后放入導向管；最后在導向管與導板體之間施加樹脂材料進行粘結固定，從而獲得如圖1所示的導板成品，其包括導向管a、導板體b和樹脂材料c。但是鉆孔后放入導向管的過程存在不穩定性，容易造成導向管的方向偏差，在需要多顆種植牙植入時更難保證每個導向管的相對平行；而且導向管與導板體粘結環節也有可能由于樹脂材料不均勻等情況而引起導向管發生方向偏差。

技術實現要素：

本發明提供一種牙科種植導板的制備方法，使得其本體與導向管之間由傳統的點接觸模式變?yōu)槊娼佑|模式，從而無需添加粘合劑。

一種牙科種植導板的制備方法，包括步驟：

1)制備缺牙區上下頜實體模型；

2)使用錐形束ct測量缺牙區的頜骨、牙列并建立3d數字模型；

3)根據3d數字模型確定需要植入的種植體數量、植入位置和角度，以種植先鋒鉆在實體模型上鉆出預備洞，并在預備洞內插入定位桿；

4)在定位桿上套接尺寸相適配的導向管，隨后將實體模型放入壓模機中，使用導板塑料片壓模；

5)壓模后的導板塑料片裹緊導向管，將定位桿拔除，取出導板塑料片即為牙科種植導板。

其中，在步驟3和4之間還包括步驟：3’)在實體模型的定位桿周圍缺牙區平鋪一層自凝樹脂。

進一步，步驟3還包括將用牙科平行測量儀架設于實體模型上輔助種植先鋒鉆鉆出多個軸線相互平行的預備洞。

上述制備方法制得的牙科種植導板，包括本體和導向管，所述本體由導板塑料片壓制而成，所述本體包括定位區域，所述定位區域呈筒狀，所述導向管的外周面及上端面均與定位區域的內壁緊密貼合。所述定位區域與導向管之間無粘合劑。

本發明公開的牙科種植導板的制備方法，有別于傳統的先壓模后鉆孔的制備方法，而是采用先鉆孔后壓模的步驟，使導向管被導板塑料片緊密包裹，無需再另外施加樹脂材料進行粘結；并且，由于定位桿直接插入實體模型的預備洞中，而導向管與定位桿相適配，使得成型后的導板不會出現導向管偏移的現象。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖只是本發明的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

圖1是傳統種植導板的局部全剖圖；

圖2是本發明所述種植導板的局部全剖圖。

具體實施方式

以下將結合實施例和附圖對本發明的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本發明的目的、特征和效果。顯然，所描述的實施例只是本發明的一部分實施例，而不是全部實施例，基于本發明的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本發明保護的范圍。另外，文中所提到的所有聯接/連接關系，并非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。本發明創造中的各個技術特征，在不互相矛盾沖突的前提下可以交互組合。

一種牙科種植導板的制備方法，包括步驟：

1)制備缺牙區上下頜實體模型；

2)使用錐形束ct測量缺牙區的頜骨、牙列并建立3d數字模型；

3)根據3d數字模型確定需要植入的種植體數量、植入位置和角度，將用牙科平行測量儀架設于實體模型上，輔助種植先鋒鉆在實體模型上鉆出多個軸線相互平行的預備洞，并在預備洞內插入定位桿；

3’)在實體模型的定位桿周圍缺牙區平鋪一層自凝樹脂；

4)在定位桿上套接尺寸相適配的導向管，隨后將實體模型放入壓模機中，使用導板塑料片壓模；

5)壓模后的導板塑料片裹緊導向管，將定位桿拔除，取出導板塑料片即為牙科種植導板。

本制備方法采用先鉆孔后壓模的步驟，使導向管被導板塑料片緊密包裹，無需再另外施加樹脂材料進行粘結；并且，由于定位桿直接插入實體模型的預備洞中，而導向管與定位桿相適配，使得成型后的導板不會出現導向管偏移的現象。

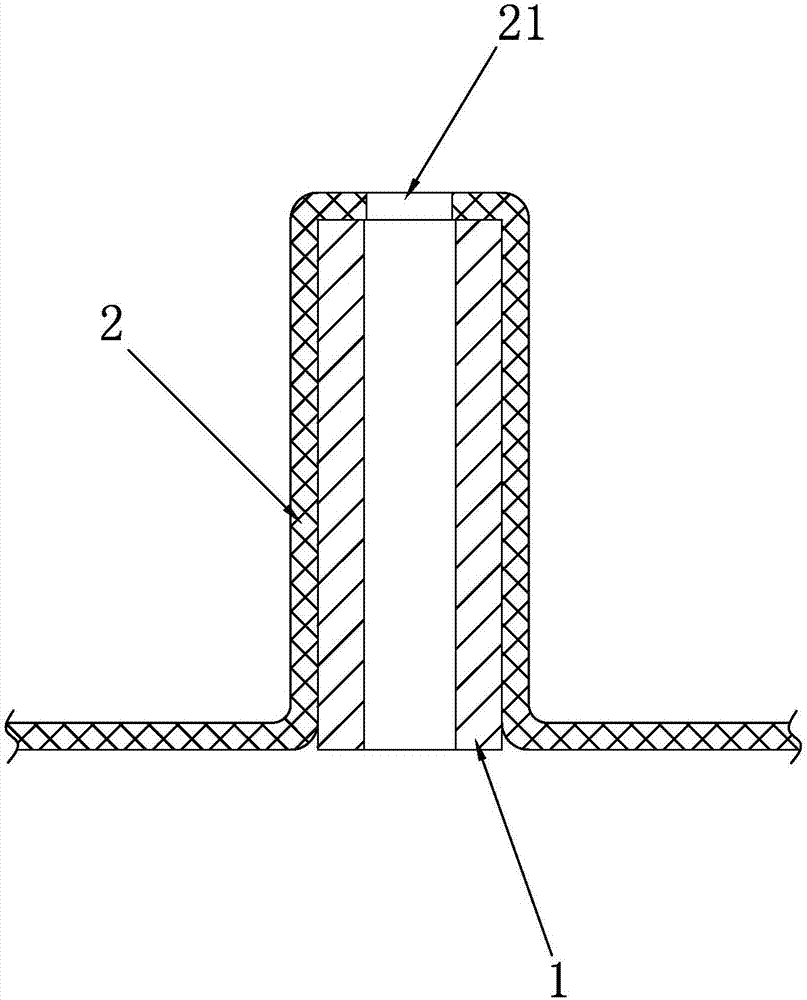

如圖2所示，一種牙科種植導板，包括本體和導向管1，所述本體由導板塑料片壓制而成，所述本體包括定位區域2，所述定位區域2呈筒狀，所述導向管1的外周面及上端面均與定位區域2的內壁緊密貼合。所述定位區域2與導向管1之間無粘合劑。所述定位區域2對應導向管1頂端處還設有貫通孔21，該貫通孔21是導板塑料片在模壓過程中被定位桿穿透而形成的。由于定位區域2近似于完全包裹導向管1的外輪廓成型，所以兩者之間具有充足的接觸面，能產生足夠大的靜止摩擦力，因此無需如傳統技術般施加樹脂材料作為粘合劑。

以上對本發明的較佳實施方式進行了具體說明，但本發明創造并不限于所述實施例，熟悉本領域的技術人員在不違背本發明精神的前提下還可作出種種的等同變型或替換，這些等同的變型或替換均包含在

本技術：
權利要求所限定的范圍內。

技術特征：

技術總結
本發明公開了一種牙科種植導板及其制備方法，該牙科種植導板包括本體和導向管，所述本體由導板塑料片壓制而成，所述本體包括定位區域，所述定位區域呈筒狀，所述導向管的外周面及上端面均與定位區域的內壁緊密貼合。所述定位區域與導向管之間無粘合劑。本發明公開的牙科種植導板的制備方法，有別于傳統的先壓模后鉆孔的制備方法，而是采用先鉆孔后壓模的步驟，使導向管被導板塑料片緊密包裹，無需再另外施加樹脂材料進行粘結；并且，由于定位桿直接插入實體模型的預備洞中，而導向管與定位桿相適配，使得成型后的導板不會出現導向管偏移的現象。

技術研發人員：李鵬;汪竹紅;黃達鴻;康博;李霞;管紅雨;羅文平
受保護的技術使用者：佛山科學技術學院
技術研發日：2017.06.07
技術公布日：2017.09.08
